Тримач для кавітаційного насадка

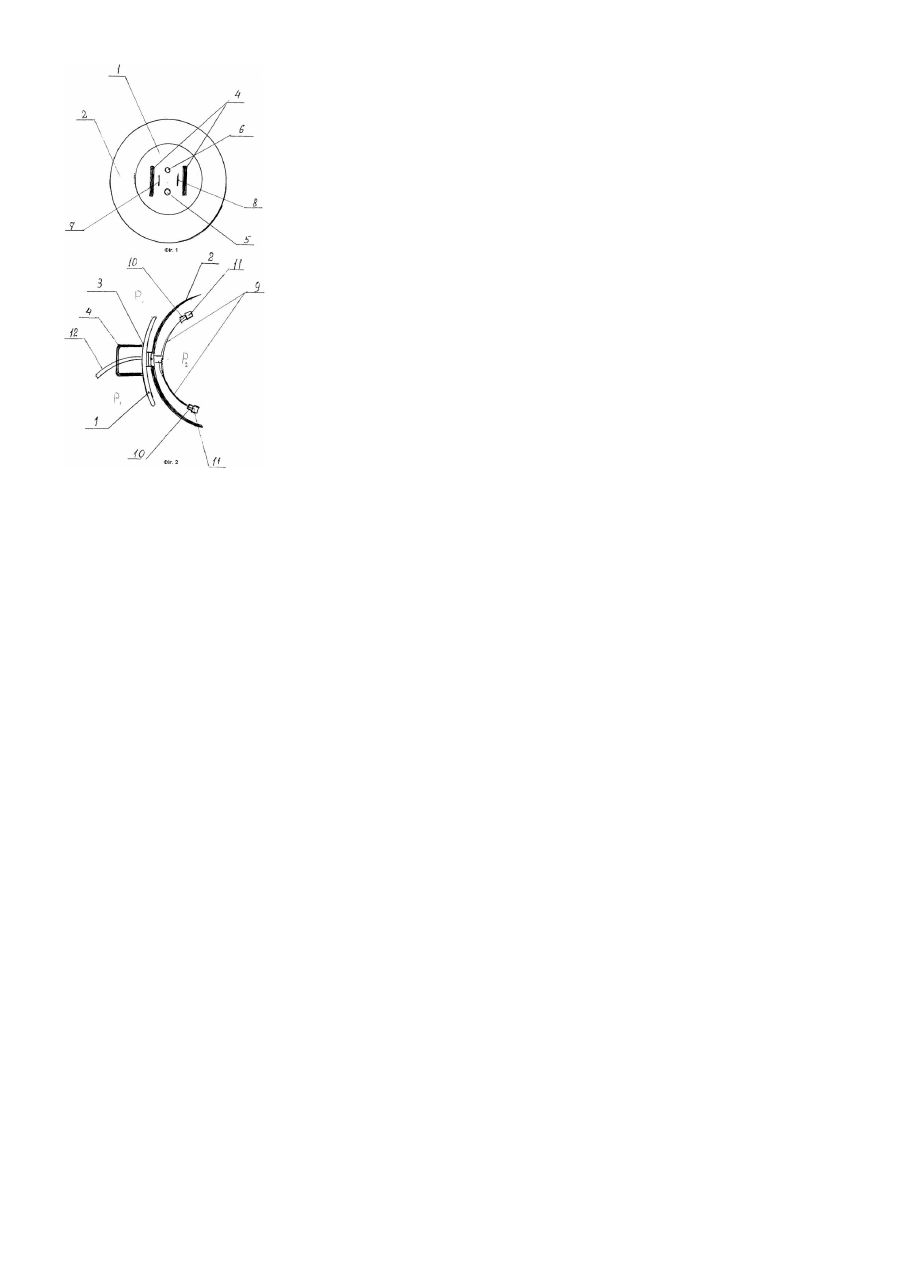

Тримач для кавітаційного насадка відноситься до області захисту підводних поверхонь корпусів судів, що знаходяться на плаву, зокрема до пристроїв для підводного гідродинамічного очищення поверхонь корпусів судів, а також гідротехнічних споруджень від біологічного обростання. Сучасні системи очищення часто використовують рідкий струмінь для видалення іржі, чи осаду покрить з поверхні, що очищається. Як правило, ці поверхні очищаються за допомогою рідин, що несуть абразивні речовини, такі як пісок, особливо, коли бажано очистити кородировну чи металеву поверхню з покриттям до чистого металу. У багатьох прототипах використання рідини без абразиву не дозволить ефективно очистити поверхню. Відоме використання кавітації для збільшення здатності рідкого струменя, що чистить. Принцип кавітації використовує зниження тиску рідини до рівня нижче тиску її пару. Як тільки тиск рідини падає нижче рівня тиску її пара, у струмені утворяться пухирці рідини, що випарилися. Як тільки струмінь контактує з поверхнею, що очищається, ці пухирці схлапуються і виділяють могутню механічну енергію, що використовується для видалення іржі, осаду, чи інших покрить. Іржа, чи осад, інше покриття віддаляються через те, що коли пухирці схлапуються, рідина, у якій ці пухирці схлапуються, піддана могутнім енергіям, так що рідина здатна видаляти частки з поверхні, оброблюваної цими пухирцями. Відомий насадок для підвідного гідродинамічного очищення корпусів судів, що містить проточний канал із профілем, утвореним соосно розташованими і послідовно сполученими один з одним вхідним конфузором, циліндричною камерою і вихідною частиною. [Патент Російської Федерації №2123957, кл. В63В59/08, В08В3/02, опубл. 27.12.98, Бюл. №36]., та інші аналогічні конструкції. Кавітаційний насадок під час роботи фіксується на держаку, що має вигляд водяного пістолету. Як прототип обрано "Тримач високого тиску для кавітаційного насадка", що випускає фірма ARKAIM&LLC (США): http//www.AFT. Пристрій має вигляд водяного пістолету, на кінці якого закріплений за допомогою перехідника кавітаційний насадок. Пристрій має основний отвір, крізь який подається вода на кавітаційний насадок, та додатковий отвір для зворотного струменю. Недоліком цього пристрою є наявність суттєвої реактивної сили, яка відталкує пістолет від поверхні, котру зачищують, що утруднює роботу з інструментом. Наявність отвору для зворотного струменю цілком цієї проблеми не вирішує. В основу корисної моделі поставлено задачу удосконалення тримача для кавітаційного насадка таким чином, щоб за рахунок конструктивних змін забезпечити компенсацію реактивної сили струменя, що виходить із кавітаційного насадка. Поставлена задача вирішується таким чином, що тримач для кавітаційного насадка містить корпус з рукояткою та пускове обладнання та відрізняється тим, що додатково для компенсації реактивної сили він конструктивно виконаний з можливістю використання розрідження рідини, що утворюється за рахунок обертання декількох кавітаційних насадків, що вмонтовані усередині конструкції, яка зовні схожа на тарілку. Корпус тримача містить дві рукоятки, закріплені на ньому нерухомо. "Тарілка" по її центру з боку випуклості містить пристрій, що забезпечує рухомий контакт "тарілки" з корпусом тримача для забезпечення обертання тарілки навколо своєї вісі. Також по центру "тарілки" розміщене штуцерне з'єднання для подавання струменя води та електричний кабель. Регулюючи пристрої для подавання води та для вмикання електричного струму розміщені на корпусі тримача таким чином, щоб було зручно вмикати ці регулятори, не порушуючи процесу роботи насадків. Кавітаційних насадків повинно бути не менш, ніж 2. В тому випадку, коли поверхня, що очищується, є металевою, додатково на поверхні "тарілки" розміщується магніт чи електромагніт, що зменшує відштовхування конструкції, що очищує, від поверхні, котру очищують. Таке обладнання використовується у випадках, коли обростання поверхні, чи інше забруднення поверхні, не перевищує 0,5-1см. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак та технічним результатом полягає в тому, що кавітаційні насадки, що обертаються з внутрішньої сторони "тарілки", створюють розрідження рідини, яке в свою чергу компенсує реактивну силу кавітаційного струменя. Прилад зображено на кресленні (Фіг.1, Фіг.2). Пристрій в цілому містить корпус тримача 1 поєднаний з "тарілкою" 2 за допомогою пристрою 3, що дозволяє "тарілці" обертатися навколо своєї вісі. На корпусі тримача нерухомо закріплені дві рукоятки 4, штуцерне з'єднання для подавання рідини 5, отвір для електричного кабелю 6, регулятор подавання рідини 7, регулятор подавання електроструму 8. З внутрішнього боку "тарілки" розміщені патрубки для води 9, що установлені радіально, котрі за допомогою шарнірів 10 з'єднуються з кавітаційними насадками 11. Прилад працює таким чином. Рідина (вода) за допомогою насоса (на кресленні не показаний) крізь шланг 12, штуцерне поєднання 5, патрубки 9 подається до кавітаційних насадків 11, які розміщені разом з патрубками 9 та шарнирами 10 на внутрішньому боці "тарілки" 2. Патрубки розміщені радіально до центру "тарілки". Шарніри 10, які розміщені на кінцях патрубків 9, встановлені так, щоб кавітаційні насадки 11 були розміщені тангенціально. На корпусі тримача 1 нерухомо закріплені дві рукоятки 4, за які тримається водолаз, працюючи з обладнанням. Регулятор подавання води 7 та регулятор подавання електроструму 8 розміщені на корпусі тримача поруч з рукоятками таким чином, щоб працівнику було зручно працювати з ними, тримаючись за рукоятки. Рідина, виходячи під кутом до площини "тарілки", силою струменя приводить тарілку до обертання. Струмінь рідини, виходячи за периметр "тарілки", створює на внутрішньому боці "тарілки" розрідження рідини, таким чином знижується тиск Р2, у центрі "тарілки" по відношенню до тиску рідини Р1 навколо "тарілки": Р1>P2. Таким чином здійснюється притискування "тарілки" до поверхні, яку очищують, тобто сила відштовхування обладнання з насадками від поверхні, що очищують, зменшується. При роботі по очищенню металевих поверхонь для додаткового притискування "тарілки використовують магніт або електромагніт.
