Прилад для захисту від уламків при руйнуванні кавітаційного насадка

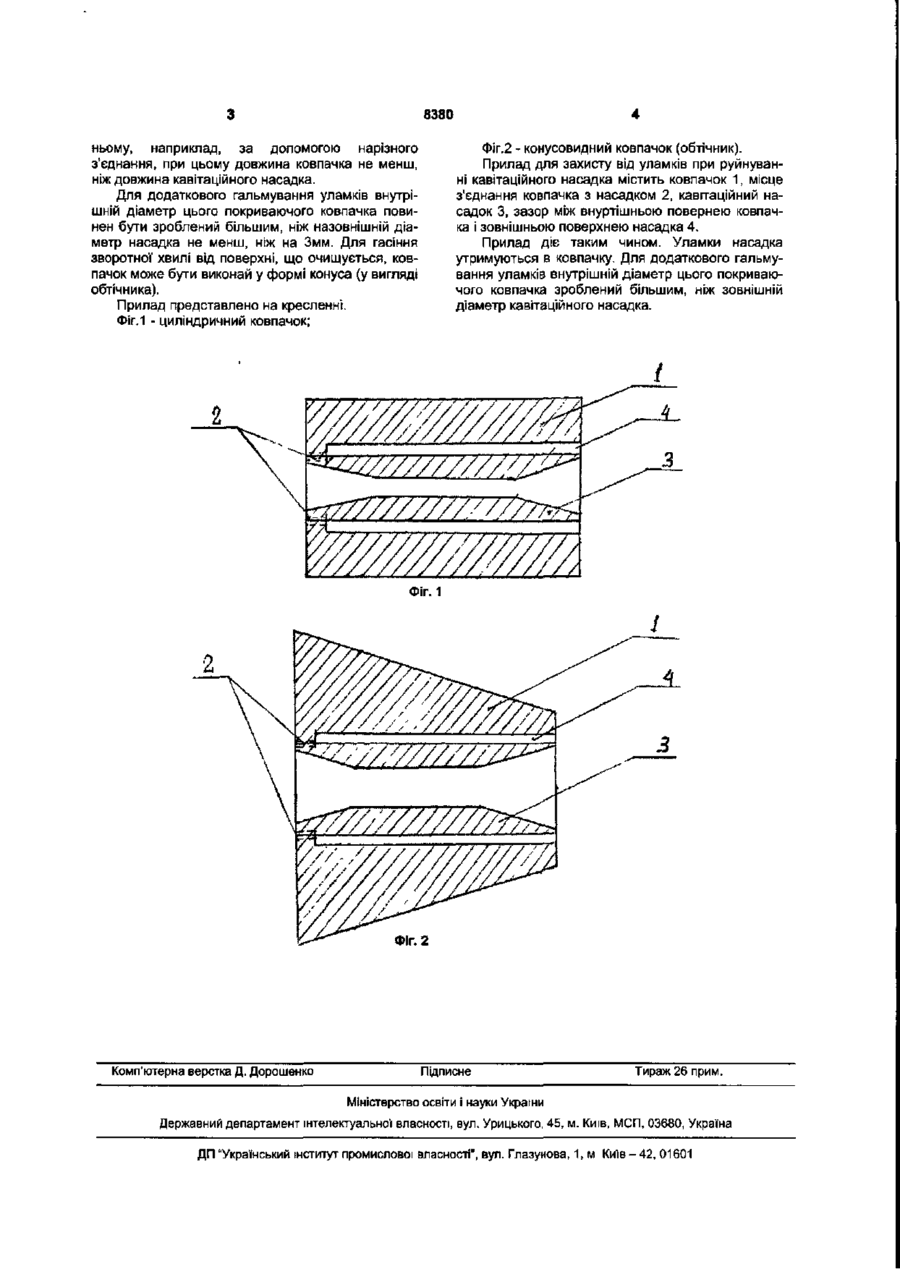

1. Прилад для захисту від уламків при руйнуванні кавітаційного насадка, який відрізняється тим, що він виконаний як циліндричний чи конусний (у вигляді обтічника) ковпачок, який розміщений на насадку та закріплений на ньому, наприклад, за допомогою нарізного з'єднання, при цьому довжина ковпачка не менша, ніж довжина кавітаційного насадка. 2 Прилад за п. 1, який відрізняється тим, що внутрішній діаметр ковпачка більший, ніж зовнішній діаметр насадка не менше, ніж на Змм. Корисна модель відноситься до області захисту підводних поверхонь корпусів судів, що знаходяться на плаву, зокрема до пристроїв для підвідного гідродинамічного очищення поверхонь корпусів судів, а також гідротехнічних споруджень від біологічного обростання. Відомий спосіб очищення поверхонь, у тому числі підвідних поверхонь корпусів судів і пристрій для його здійснення. [Патент РСТ (WO) №93/11996, кл В63В 59/10, 3/22, 4.06.93]. При реалізації цього способу на поверхню, що очищається, впливають фокусованим акустичним випромінюванням, що викликає кавітацію рідин у фокусній крапці. Пристрій для здійснення даного способу виконано у вигляді гідроакустичної антени. Недоліком зазначених способу і пристрою є низька продуктивність робіт через відсутність механізму виносу забруднення з зони очищення. Сучасні системи очищення часто використовують рідкий струмінь для видалення іржі, чи осаду покрить з поверхні, що очищається. Як правило, ці поверхні очищаються за допомогою рідин, що несуть абразивні речовини, такі як пісок, особливо, коли бажано очистити кородировну чи металеву поверхню з покриттям до чистого металу. У багатьох прототипах використання рідини без абразиву не дозволить ефективно очистити поверхню. Відоме використання кавітації для збільшення здатності рідкого струменя, що чистить Власне кажучи, принцип кавітації використовує зниження тиску рідини до рівня нижче тиску її пару. Як тільки тиск рідини падає нижче рівня тиску її пара, у струмені утворяться пухирці рідини, що випарили ся. Як тільки струмінь контактує з поверхнею, що очищається, ці пухирці схлапуються і виділяють могутню механічну енергію, що використовується для видалення іржі, чи осаду інших покрить Іржа, чи осад, інше покриття віддаляються через те, що коли пухирці схлапуються, рідина, у якій ці пухирці схлапуються, піддана могутнім енергіям, так що рідина здатна видаляти частки з поверхні, оброблюваної цими пухирцями. Як прототип обрано насадок для підвідного гідродинамічного очищення, що містить проточний канал із профілем, утвореним соосно розташованими і послідовно сполученими один з одним вхідним конфузором, циліндричною камерою і вихідною частиною. [Патент Російської' Федерації №2123957, кл В63В 59/08, В08В 3/02, опубл. 27.12.98, Бюл. №36]., та інші аналогічні конструкції. Недоліком цього пристрою є та обставина, що в разі зруйнування кавітаційного насадка, що може статися за причини високого тиску та великої енергії, людина, наприклад, водолаз, що працює з цим приладом, може бути поранений уламками насадка. Задачею корисної моделі є створення прилада для захисту від уламків при руйнуванні кавітаційного насадка при роботі людини з цим обладнанням, якщо цей насадок буде зруйнований внаслідок його діяльності. Зазначена задача в пропонованому приладі для захисту від уламків при руйнуванні кавітаційного насадка вирішується таким чином, що він містить циліндричний чи конусний ковпачок, який розміщений навкрузі насадка та закріплений на 00 со GO 8380 Фіг.2 - конусовидний ковпачок (обтічник). Прилад для захисту від уламків при руйнуванні кавітаційного насадка містить ковпачок 1, місце з'єднання ковпачка з насадком 2, кавітаційний насадок 3, зазор між внуртішньою повернею ковпачка і зовнішньою поверхнею насадка 4. Прилад діє таким чином. Уламки насадка утримуються в ковпачку. Для додаткового гальмування уламків внутрішній діаметр цього покриваючого ковпачка зроблений більшим, ніж зовнішній діаметр кавітаційного насадка. ньому, наприклад, за допомогою нарізного з'єднання, при цьому довжина ковпачка не менш, ніж довжина кавітаційного насадка. Для додаткового гальмування уламків внутрішній діаметр цього покриваючого ковпачка повинен бути зроблений більшим, ніж назовнішній діаметр насадка не менш, ніж на Змм. Для гасіння зворотної хвилі від поверхні, що очищується, ковпачок може бути виконай у формі конуса (у вигляді обтічника). Прилад представлено на кресленні. Фіг.1 - циліндричний ковпачок; 2 'У//////////. 7У///УУУ/•У Фіг. 1 7////////Ш. ФІг.2 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуально1! власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
