Конструкція ножа для різання відпрацьованих масляних і паливних фільтрів з металевим корпусом
Формула / Реферат
1. Конструкція ножа для різання відпрацьованих масляних і паливних фільтрів з металевим корпусом, що містить полотно ножа з основною ріжучою кромкою, яка відрізняється тим, що полотно ножа містить додаткову ріжучу кромку і майданчик, що утримує і направляє метал для надходження його на основну ріжучу кромку.
2. Конструкція ножа за п. 1, яка відрізняється тим, що полотно ножа містить принаймні один монтажний отвір.
3. Конструкція ножа за п. 1, яка відрізняється тим, що основна ріжуча кромка і майданчик мають перемінний тавровидний переріз.
4. Конструкція ножа за п. 1, яка відрізняється тим, що додаткова ріжуча кромка розташована в площині під кутом 90° до площини основної ріжучої кромки.
Текст

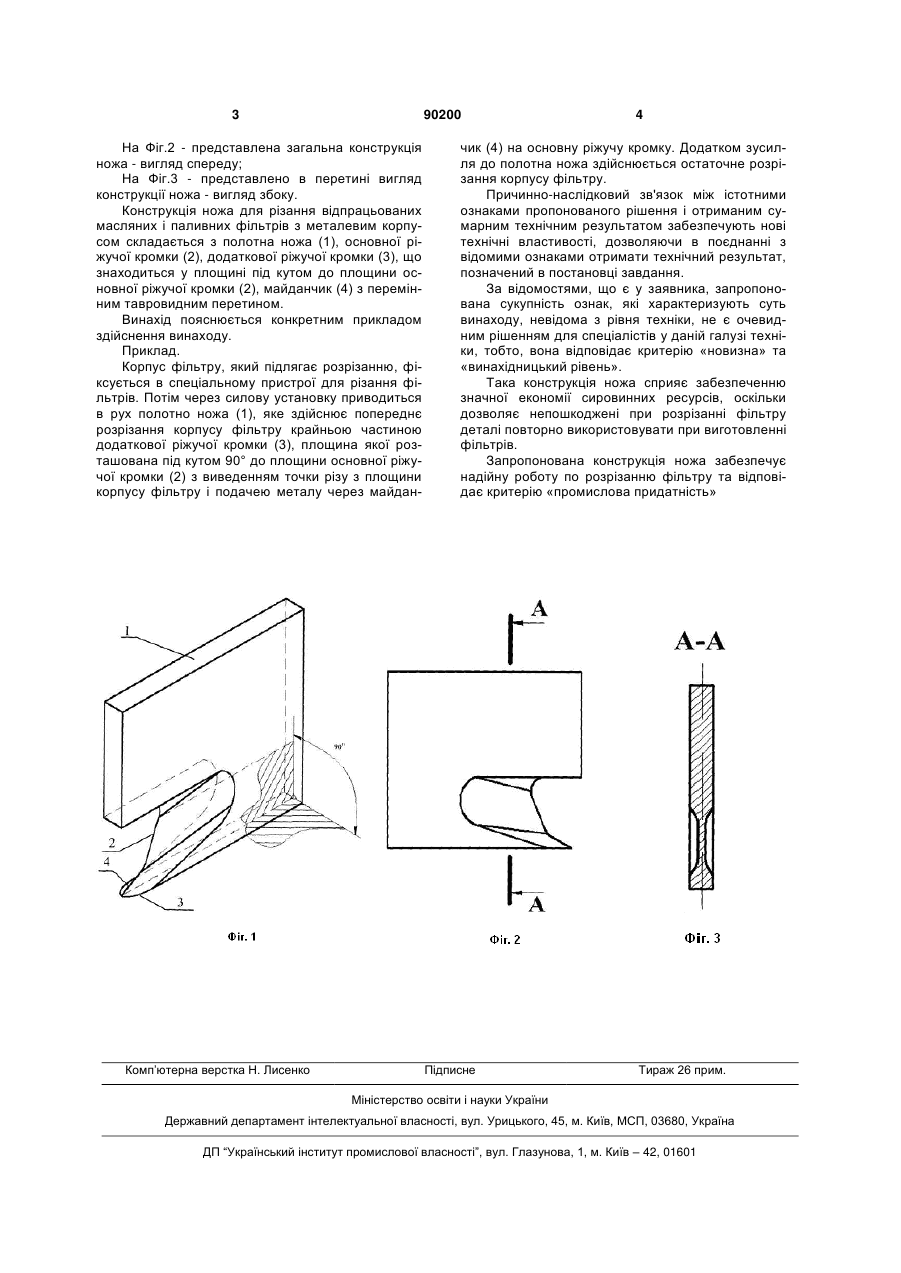

1. Конструкція ножа для різання відпрацьованих масляних і паливних фільтрів з металевим корпусом, що містить полотно ножа з основною 3 90200 На Фіг.2 - представлена загальна конструкція ножа - вигляд спереду; На Фіг.3 - представлено в перетині вигляд конструкції ножа - вигляд збоку. Конструкція ножа для різання відпрацьованих масляних і паливних фільтрів з металевим корпусом складається з полотна ножа (1), основної ріжучої кромки (2), додаткової ріжучої кромки (3), що знаходиться у площині під кутом до площини основної ріжучої кромки (2), майданчик (4) з перемінним тавровидним перетином. Винахід пояснюється конкретним прикладом здійснення винаходу. Приклад. Корпус фільтру, який підлягає розрізанню, фіксується в спеціальному пристрої для різання фільтрів. Потім через силову установку приводиться в рух полотно ножа (1), яке здійснює попереднє розрізання корпусу фільтру крайньою частиною додаткової ріжучої кромки (3), площина якої розташована під кутом 90° до площини основної ріжучої кромки (2) з виведенням точки різу з площини корпусу фільтру і подачею металу через майдан Комп’ютерна верстка Н. Лиcенко 4 чик (4) на основну ріжучу кромку. Додатком зусилля до полотна ножа здійснюється остаточне розрізання корпусу фільтру. Причинно-наслідковий зв'язок між істотними ознаками пропонованого рішення і отриманим сумарним технічним результатом забезпечують нові технічні властивості, дозволяючи в поєднанні з відомими ознаками отримати технічний результат, позначений в постановці завдання. За відомостями, що є у заявника, запропонована сукупність ознак, які характеризують суть винаходу, невідома з рівня техніки, не є очевидним рішенням для спеціалістів у даній галузі техніки, тобто, вона відповідає критерію «новизна» та «винахідницький рівень». Така конструкція ножа сприяє забезпеченню значної економії сировинних ресурсів, оскільки дозволяє непошкоджені при розрізанні фільтру деталі повторно використовувати при виготовленні фільтрів. Запропонована конструкція ножа забезпечує надійну роботу по розрізанню фільтру та відповідає критерію «промислова придатність» Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDesign of cutter for cutting used oil and fuel filters with metal housing
Автори англійськоюMarchenko Serhii Leonidovych
Назва патенту російськоюКонструкция ножа для резки отработанных масляных и топливных фильтров с металлическим корпусом
Автори російськоюМарченко Сергей Леонидович
МПК / Мітки
МПК: B26D 7/00, B26D 1/00, B09B 3/00
Мітки: відпрацьованих, металевим, корпусом, конструкція, фільтрів, різання, масляних, паливних, ножа
