Пристрій для відлякування дрібних тварин

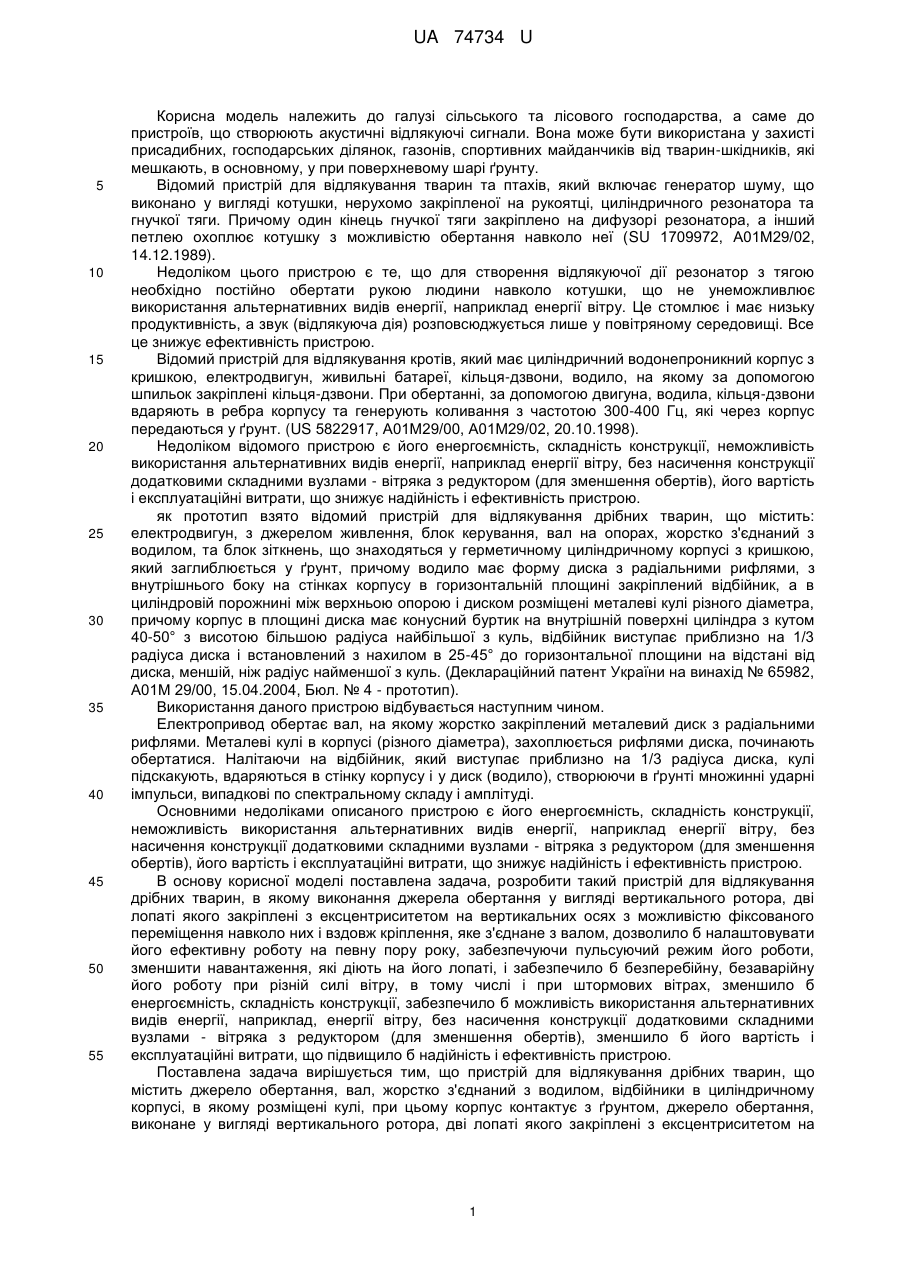

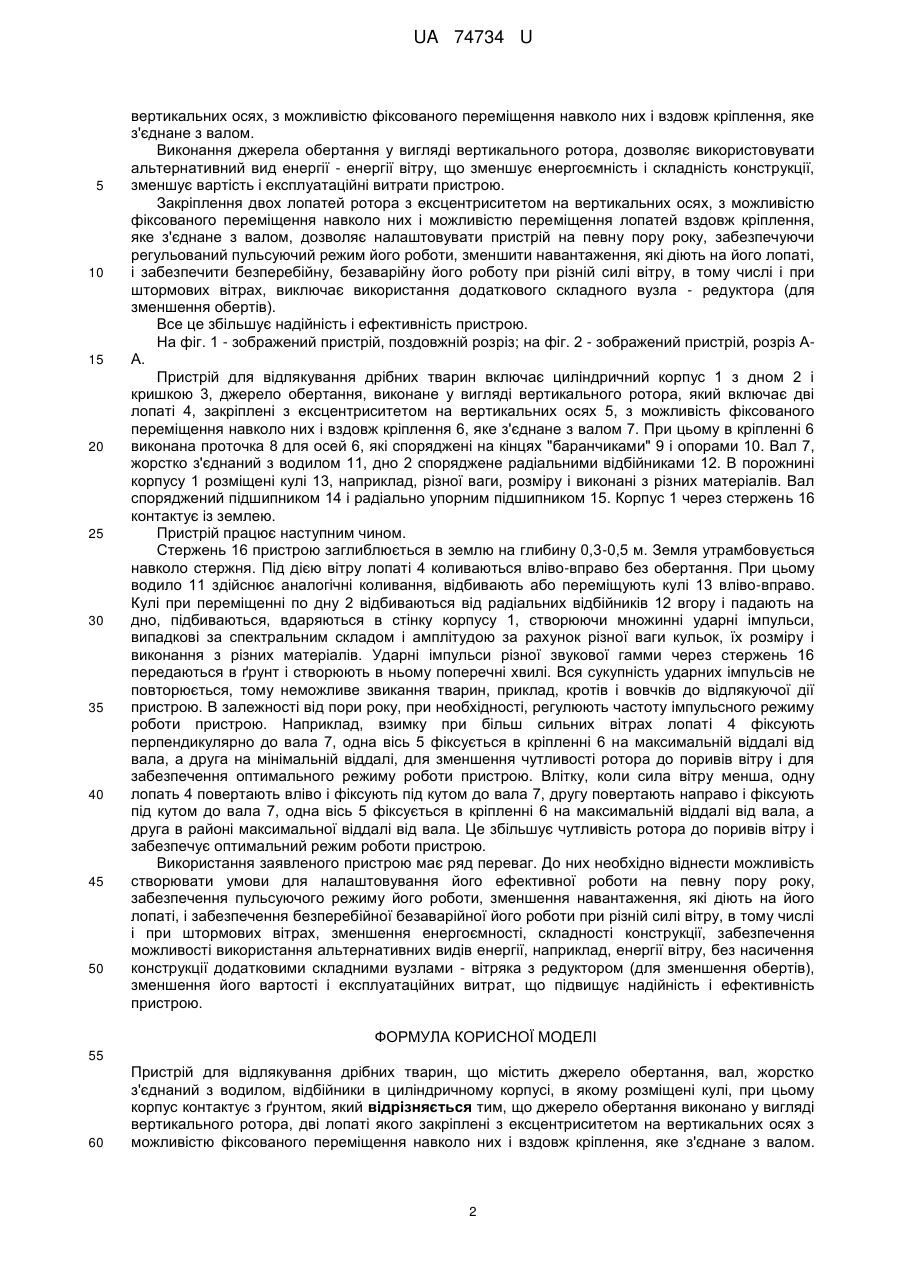

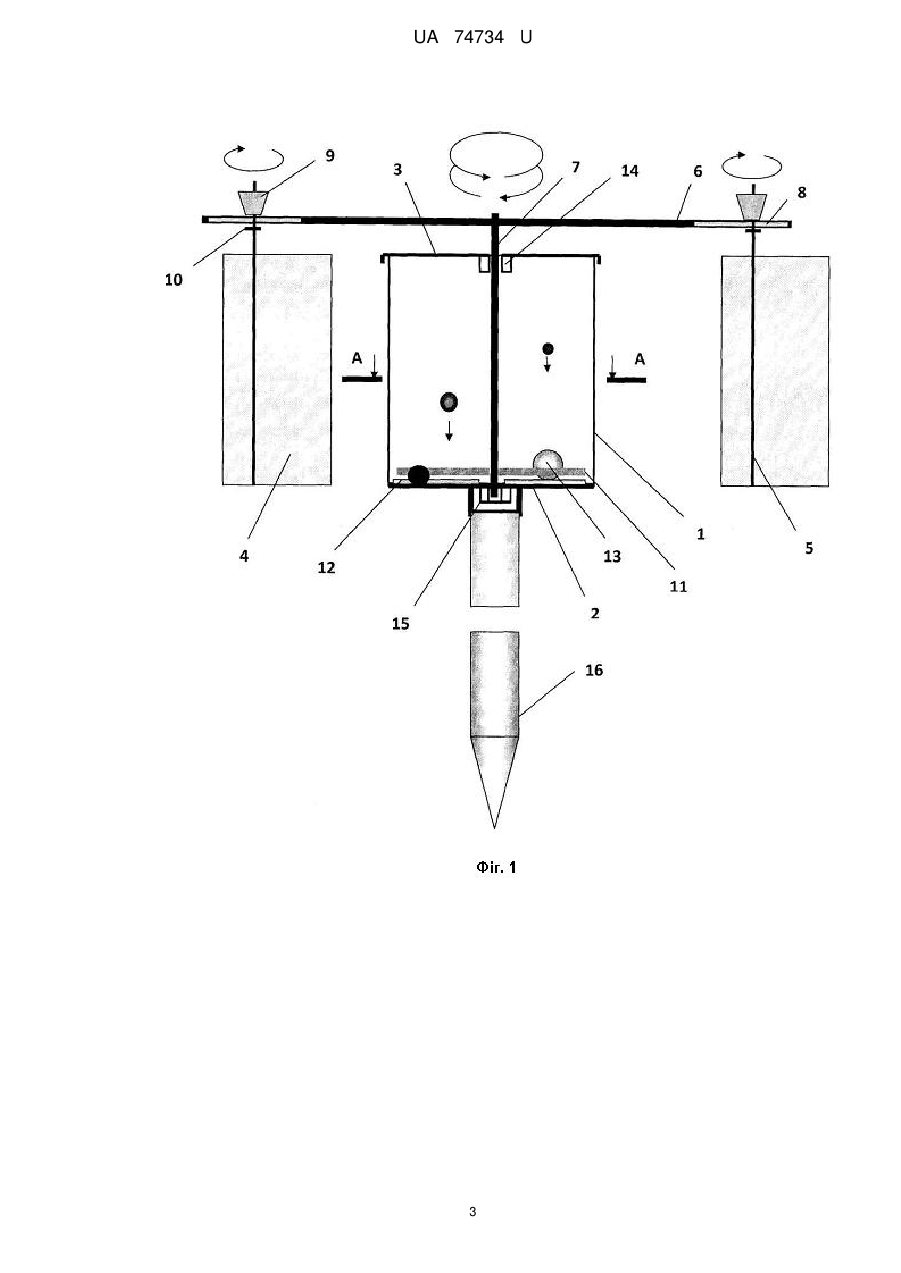

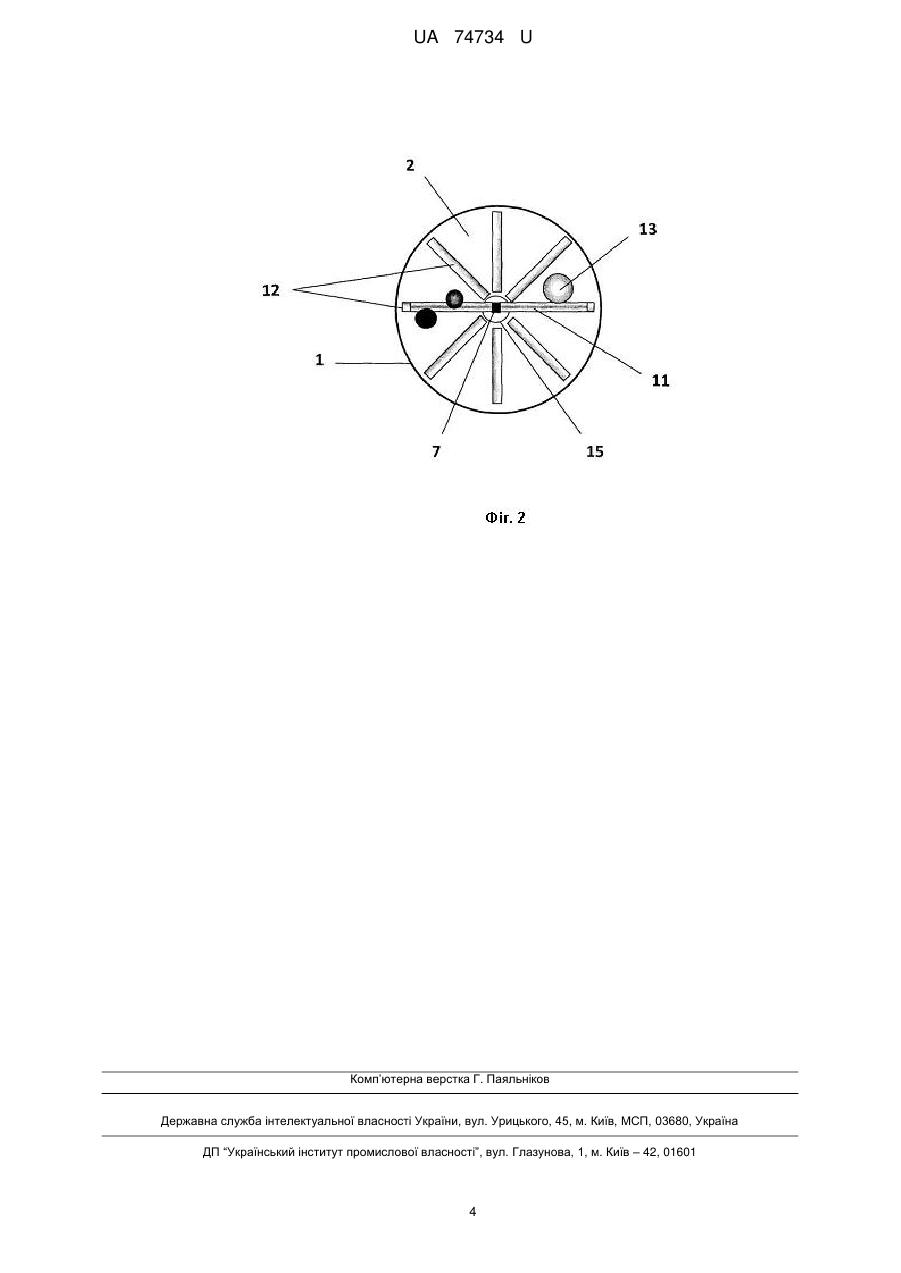

Реферат: Пристрій для відлякування дрібних тварин містить джерело обертання, вал, жорстко з'єднаний з водилом, відбійники в циліндричному корпусі, в якому розміщені кулі, при цьому корпус контактує з ґрунтом. Джерело обертання виконано у вигляді вертикального ротора, дві лопаті якого закріплені з ексцентриситетом на вертикальних осях з можливістю фіксованого переміщення навколо них і вздовж кріплення, яке з'єднане з валом. UA 74734 U (12) UA 74734 U UA 74734 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського та лісового господарства, а саме до пристроїв, що створюють акустичні відлякуючі сигнали. Вона може бути використана у захисті присадибних, господарських ділянок, газонів, спортивних майданчиків від тварин-шкідників, які мешкають, в основному, у при поверхневому шарі ґрунту. Відомий пристрій для відлякування тварин та птахів, який включає генератор шуму, що виконано у вигляді котушки, нерухомо закріпленої на рукоятці, циліндричного резонатора та гнучкої тяги. Причому один кінець гнучкої тяги закріплено на дифузорі резонатора, а інший петлею охоплює котушку з можливістю обертання навколо неї (SU 1709972, А01М29/02, 14.12.1989). Недоліком цього пристрою є те, що для створення відлякуючої дії резонатор з тягою необхідно постійно обертати рукою людини навколо котушки, що не унеможливлює використання альтернативних видів енергії, наприклад енергії вітру. Це стомлює і має низьку продуктивність, а звук (відлякуюча дія) розповсюджується лише у повітряному середовищі. Все це знижує ефективність пристрою. Відомий пристрій для відлякування кротів, який має циліндричний водонепроникний корпус з кришкою, електродвигун, живильні батареї, кільця-дзвони, водило, на якому за допомогою шпильок закріплені кільця-дзвони. При обертанні, за допомогою двигуна, водила, кільця-дзвони вдаряють в ребра корпусу та генерують коливання з частотою 300-400 Гц, які через корпус передаються у ґрунт. (US 5822917, А01М29/00, А01М29/02, 20.10.1998). Недоліком відомого пристрою є його енергоємність, складність конструкції, неможливість використання альтернативних видів енергії, наприклад енергії вітру, без насичення конструкції додатковими складними вузлами - вітряка з редуктором (для зменшення обертів), його вартість і експлуатаційні витрати, що знижує надійність і ефективність пристрою. як прототип взято відомий пристрій для відлякування дрібних тварин, що містить: електродвигун, з джерелом живлення, блок керування, вал на опорах, жорстко з'єднаний з водилом, та блок зіткнень, що знаходяться у герметичному циліндричному корпусі з кришкою, який заглиблюється у ґрунт, причому водило має форму диска з радіальними рифлями, з внутрішнього боку на стінках корпусу в горизонтальній площині закріплений відбійник, а в циліндровій порожнині між верхньою опорою і диском розміщені металеві кулі різного діаметра, причому корпус в площині диска має конусний буртик на внутрішній поверхні циліндра з кутом 40-50° з висотою більшою радіуса найбільшої з куль, відбійник виступає приблизно на 1/3 радіуса диска і встановлений з нахилом в 25-45° до горизонтальної площини на відстані від диска, меншій, ніж радіус найменшої з куль. (Деклараційний патент України на винахід № 65982, А01М 29/00, 15.04.2004, Бюл. № 4 - прототип). Використання даного пристрою відбувається наступним чином. Електропривод обертає вал, на якому жорстко закріплений металевий диск з радіальними рифлями. Металеві кулі в корпусі (різного діаметра), захоплюється рифлями диска, починають обертатися. Налітаючи на відбійник, який виступає приблизно на 1/3 радіуса диска, кулі підскакують, вдаряються в стінку корпусу і у диск (водило), створюючи в ґрунті множинні ударні імпульси, випадкові по спектральному складу і амплітуді. Основними недоліками описаного пристрою є його енергоємність, складність конструкції, неможливість використання альтернативних видів енергії, наприклад енергії вітру, без насичення конструкції додатковими складними вузлами - вітряка з редуктором (для зменшення обертів), його вартість і експлуатаційні витрати, що знижує надійність і ефективність пристрою. В основу корисної моделі поставлена задача, розробити такий пристрій для відлякування дрібних тварин, в якому виконання джерела обертання у вигляді вертикального ротора, дві лопаті якого закріплені з ексцентриситетом на вертикальних осях з можливістю фіксованого переміщення навколо них і вздовж кріплення, яке з'єднане з валом, дозволило б налаштовувати його ефективну роботу на певну пору року, забезпечуючи пульсуючий режим його роботи, зменшити навантаження, які діють на його лопаті, і забезпечило б безперебійну, безаварійну його роботу при різній силі вітру, в тому числі і при штормових вітрах, зменшило б енергоємність, складність конструкції, забезпечило б можливість використання альтернативних видів енергії, наприклад, енергії вітру, без насичення конструкції додатковими складними вузлами - вітряка з редуктором (для зменшення обертів), зменшило б його вартість і експлуатаційні витрати, що підвищило б надійність і ефективність пристрою. Поставлена задача вирішується тим, що пристрій для відлякування дрібних тварин, що містить джерело обертання, вал, жорстко з'єднаний з водилом, відбійники в циліндричному корпусі, в якому розміщені кулі, при цьому корпус контактує з ґрунтом, джерело обертання, виконане у вигляді вертикального ротора, дві лопаті якого закріплені з ексцентриситетом на 1 UA 74734 U 5 10 15 20 25 30 35 40 45 50 вертикальних осях, з можливістю фіксованого переміщення навколо них і вздовж кріплення, яке з'єднане з валом. Виконання джерела обертання у вигляді вертикального ротора, дозволяє використовувати альтернативний вид енергії - енергії вітру, що зменшує енергоємність і складність конструкції, зменшує вартість і експлуатаційні витрати пристрою. Закріплення двох лопатей ротора з ексцентриситетом на вертикальних осях, з можливістю фіксованого переміщення навколо них і можливістю переміщення лопатей вздовж кріплення, яке з'єднане з валом, дозволяє налаштовувати пристрій на певну пору року, забезпечуючи регульований пульсуючий режим його роботи, зменшити навантаження, які діють на його лопаті, і забезпечити безперебійну, безаварійну його роботу при різній силі вітру, в тому числі і при штормових вітрах, виключає використання додаткового складного вузла - редуктора (для зменшення обертів). Все це збільшує надійність і ефективність пристрою. На фіг. 1 - зображений пристрій, поздовжній розріз; на фіг. 2 - зображений пристрій, розріз АА. Пристрій для відлякування дрібних тварин включає циліндричний корпус 1 з дном 2 і кришкою 3, джерело обертання, виконане у вигляді вертикального ротора, який включає дві лопаті 4, закріплені з ексцентриситетом на вертикальних осях 5, з можливість фіксованого переміщення навколо них і вздовж кріплення 6, яке з'єднане з валом 7. При цьому в кріпленні 6 виконана проточка 8 для осей 6, які споряджені на кінцях "баранчиками" 9 і опорами 10. Вал 7, жорстко з'єднаний з водилом 11, дно 2 споряджене радіальними відбійниками 12. В порожнині корпусу 1 розміщені кулі 13, наприклад, різної ваги, розміру і виконані з різних матеріалів. Вал споряджений підшипником 14 і радіально упорним підшипником 15. Корпус 1 через стержень 16 контактує із землею. Пристрій працює наступним чином. Стержень 16 пристрою заглиблюється в землю на глибину 0,3-0,5 м. Земля утрамбовується навколо стержня. Під дією вітру лопаті 4 коливаються вліво-вправо без обертання. При цьому водило 11 здійснює аналогічні коливання, відбивають або переміщують кулі 13 вліво-вправо. Кулі при переміщенні по дну 2 відбиваються від радіальних відбійників 12 вгору і падають на дно, підбиваються, вдаряються в стінку корпусу 1, створюючи множинні ударні імпульси, випадкові за спектральним складом і амплітудою за рахунок різної ваги кульок, їх розміру і виконання з різних матеріалів. Ударні імпульси різної звукової гамми через стержень 16 передаються в ґрунт і створюють в ньому поперечні хвилі. Вся сукупність ударних імпульсів не повторюється, тому неможливе звикання тварин, приклад, кротів і вовчків до відлякуючої дії пристрою. В залежності від пори року, при необхідності, регулюють частоту імпульсного режиму роботи пристрою. Наприклад, взимку при більш сильних вітрах лопаті 4 фіксують перпендикулярно до вала 7, одна вісь 5 фіксується в кріпленні 6 на максимальній віддалі від вала, а друга на мінімальній віддалі, для зменшення чутливості ротора до поривів вітру і для забезпечення оптимального режиму роботи пристрою. Влітку, коли сила вітру менша, одну лопать 4 повертають вліво і фіксують під кутом до вала 7, другу повертають направо і фіксують під кутом до вала 7, одна вісь 5 фіксується в кріпленні 6 на максимальній віддалі від вала, а друга в районі максимальної віддалі від вала. Це збільшує чутливість ротора до поривів вітру і забезпечує оптимальний режим роботи пристрою. Використання заявленого пристрою має ряд переваг. До них необхідно віднести можливість створювати умови для налаштовування його ефективної роботи на певну пору року, забезпечення пульсуючого режиму його роботи, зменшення навантаження, які діють на його лопаті, і забезпечення безперебійної безаварійної його роботи при різній силі вітру, в тому числі і при штормових вітрах, зменшення енергоємності, складності конструкції, забезпечення можливості використання альтернативних видів енергії, наприклад, енергії вітру, без насичення конструкції додатковими складними вузлами - вітряка з редуктором (для зменшення обертів), зменшення його вартості і експлуатаційних витрат, що підвищує надійність і ефективність пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для відлякування дрібних тварин, що містить джерело обертання, вал, жорстко з'єднаний з водилом, відбійники в циліндричному корпусі, в якому розміщені кулі, при цьому корпус контактує з ґрунтом, який відрізняється тим, що джерело обертання виконано у вигляді вертикального ротора, дві лопаті якого закріплені з ексцентриситетом на вертикальних осях з можливістю фіксованого переміщення навколо них і вздовж кріплення, яке з'єднане з валом. 2 UA 74734 U 3 UA 74734 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
