Спосіб обробки карбонатного матеріалу

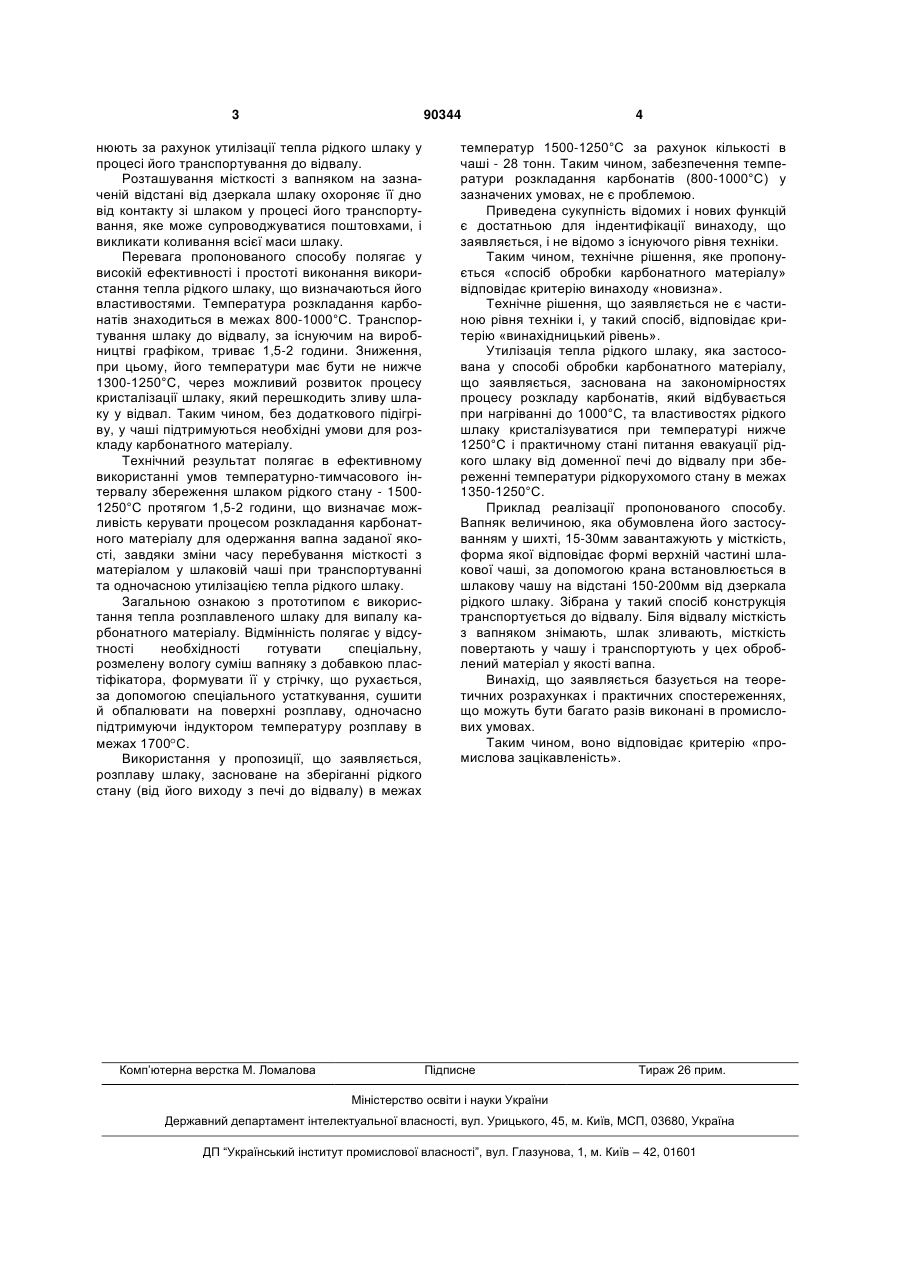

Спосіб обробки карбонатного матеріалу, що включає дроблення карбонатного матеріалу і випал його над поверхнею розплаву, який відрізняється тим, що подрібненим карбонатним матеріалом наповнюють ємність і вводять у шлакову чашу на відстань 150-200 мм від дзеркала рідкого шлаку, при цьому випал здійснюють за рахунок утилізації тепла рідкого шлаку у процесі його транспортування до відвалу. (19) (21) a200804692 (22) 11.04.2008 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) СВИРИДЕНКО ЖАННА ВОЛОДИМИРІВНА, КОВШОВ ВОЛОДИМИР МИКОЛАЙОВИЧ, БОЙКО ІГОР ІВАНОВИЧ, СВИРИДЕНКО ВАДИМ ВАЛЕНТИНОВІЧ (73) НАЦІОНАЛЬНА МЕТАЛУРГІЙНА АКАДЕМІЯ УКРАЇНИ (56) UA 42552, A, 15.10.2001 3 90344 нюють за рахунок утилізації тепла рідкого шлаку у процесі його транспортування до відвалу. Розташування місткості з вапняком на зазначеній відстані від дзеркала шлаку охороняє її дно від контакту зі шлаком у процесі його транспортування, яке може супроводжуватися поштовхами, і викликати коливання всієї маси шлаку. Перевага пропонованого способу полягає у високій ефективності і простоті виконання використання тепла рідкого шлаку, що визначаються його властивостями. Температура розкладання карбонатів знаходиться в межах 800-1000°С. Транспортування шлаку до відвалу, за існуючим на виробництві графіком, триває 1,5-2 години. Зниження, при цьому, його температури має бути не нижче 1300-1250°С, через можливий розвиток процесу кристалізації шлаку, який перешкодить зливу шлаку у відвал. Таким чином, без додаткового підігріву, у чаші підтримуються необхідні умови для розкладу карбонатного матеріалу. Технічний результат полягає в ефективному використанні умов температурно-тимчасового інтервалу збереження шлаком рідкого стану - 15001250°С протягом 1,5-2 години, що визначає можливість керувати процесом розкладання карбонатного матеріалу для одержання вапна заданої якості, завдяки зміни часу перебування місткості з матеріалом у шлаковій чаші при транспортуванні та одночасною утилізацією тепла рідкого шлаку. Загальною ознакою з прототипом є використання тепла розплавленого шлаку для випалу карбонатного матеріалу. Відмінність полягає у відсутності необхідності готувати спеціальну, розмелену вологу суміш вапняку з добавкою пластіфікатора, формувати її у стрічку, що рухається, за допомогою спеціального устаткування, сушити й обпалювати на поверхні розплаву, одночасно підтримуючи індуктором температуру розплаву в межах 1700 С. Використання у пропозиції, що заявляється, розплаву шлаку, засноване на зберіганні рідкого стану (від його виходу з печі до відвалу) в межах Комп’ютерна верстка М. Ломалова 4 температур 1500-1250°С за рахунок кількості в чаші - 28 тонн. Таким чином, забезпечення температури розкладання карбонатів (800-1000°С) у зазначених умовах, не є проблемою. Приведена сукупність відомих і нових функцій є достатньою для індентифікації винаходу, що заявляється, і не відомо з існуючого рівня техніки. Таким чином, технічне рішення, яке пропонується «спосіб обробки карбонатного матеріалу» відповідає критерію винаходу «новизна». Технічне рішення, що заявляється не є частиною рівня техніки і, у такий спосіб, відповідає критерію «винахідницький рівень». Утилізація тепла рідкого шлаку, яка застосована у способі обробки карбонатного матеріалу, що заявляється, заснована на закономірностях процесу розкладу карбонатів, який відбувається при нагріванні до 1000°С, та властивостях рідкого шлаку кристалізуватися при температурі нижче 1250°С і практичному стані питання евакуації рідкого шлаку від доменної печі до відвалу при збереженні температури рідкорухомого стану в межах 1350-1250°С. Приклад реалізації пропонованого способу. Вапняк величиною, яка обумовлена його застосуванням у шихті, 15-30мм завантажують у місткість, форма якої відповідає формі верхній частині шлакової чаші, за допомогою крана встановлюється в шлакову чашу на відстані 150-200мм від дзеркала рідкого шлаку. Зібрана у такий спосіб конструкція транспортується до відвалу. Біля відвалу місткість з вапняком знімають, шлак зливають, місткість повертають у чашу і транспортують у цех оброблений матеріал у якості вапна. Винахід, що заявляється базується на теоретичних розрахунках і практичних спостереженнях, що можуть бути багато разів виконані в промислових умовах. Таким чином, воно відповідає критерію «промислова зацікавленість». Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
