Термоанемометричний вимірювач кількості повітря
Номер патенту: 90345
Опубліковано: 26.04.2010
Автори: Топчій Сергій Іванович, Мягков Валерій Іванович, Філіппов Анатолій Захарович
Формула / Реферат
Термоанемометричний вимірювач витрати повітря, що містить термоанемометричний датчик витрати повітря та електронний блок обробки інформації, який відрізняється тим, що електронний блок обробки інформації містить прецизійний диференційний підсилювач, інтегратор, прецизійний вихідний підсилювач, цифровий вольтметр, цифровий осцилограф та комп'ютер, при цьому термоанемометричний датчик витрати повітря з'єднаний з прецизійним диференційним підсилювачем електронного блока обробки інформації, вихід прецизійного диференційного підсилювача з'єднаний з входом інтегратора та з першим каналом цифрового осцилографа, вихід інтегратора з'єднаний з входом прецизійного вихідного підсилювача, вихід якого з'єднаний з цифровим вольтметром та з другим каналом цифрового осцилографа, вихід якого з'єднаний з комп'ютером.
Текст

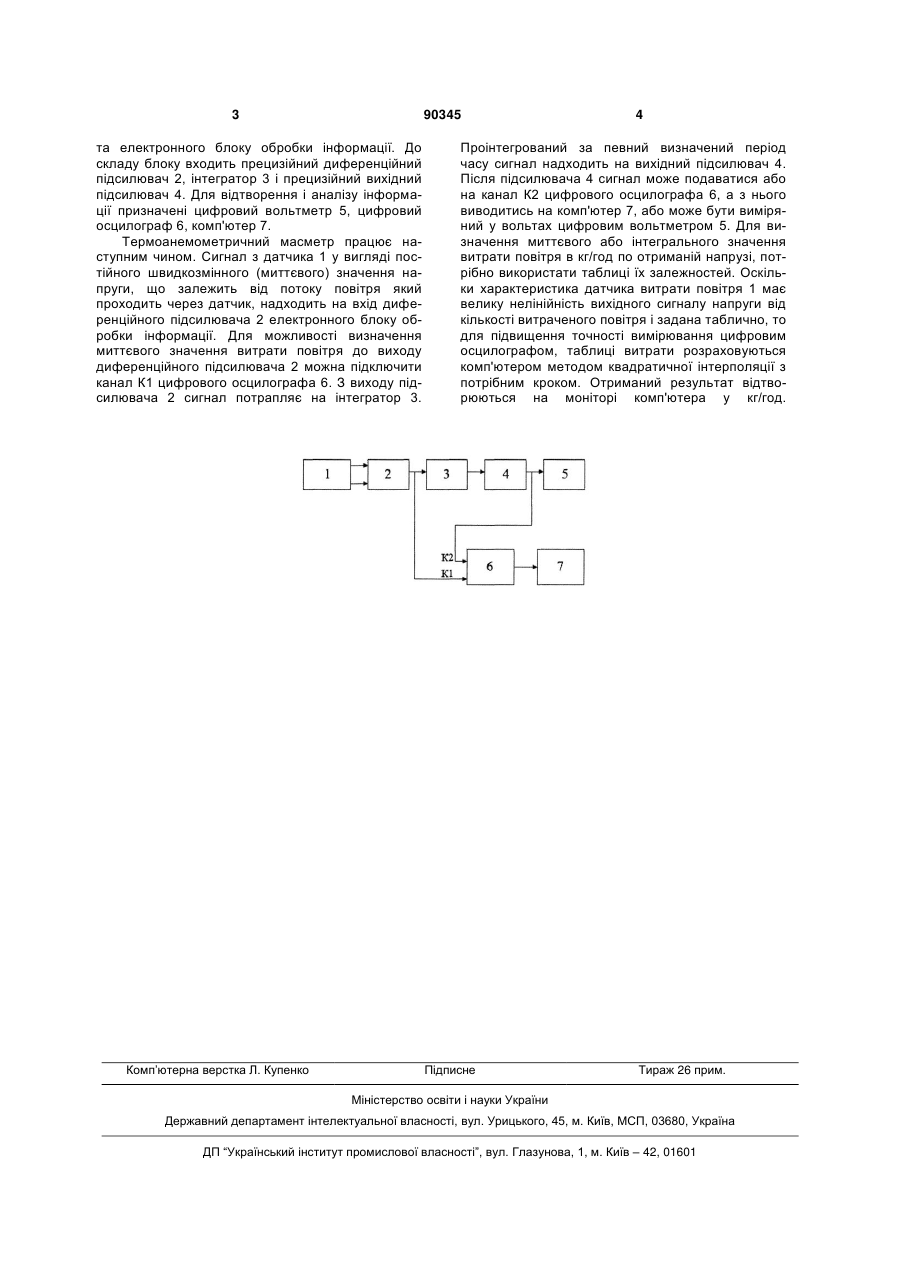

Термоанемометричний вимірювач витрати повітря, що містить термоанемометричний датчик 3 90345 та електронного блоку обробки інформації. До складу блоку входить прецизійний диференційний підсилювач 2, інтегратор 3 і прецизійний вихідний підсилювач 4. Для відтворення і аналізу інформації призначені цифровий вольтметр 5, цифровий осцилограф 6, комп'ютер 7. Термоанемометричний масметр працює наступним чином. Сигнал з датчика 1 у вигляді постійного швидкозмінного (миттєвого) значення напруги, що залежить від потоку повітря який проходить через датчик, надходить на вхід диференційного підсилювача 2 електронного блоку обробки інформації. Для можливості визначення миттєвого значення витрати повітря до виходу диференційного підсилювача 2 можна підключити канал К1 цифрового осцилографа 6. З виходу підсилювача 2 сигнал потрапляє на інтегратор 3. Комп’ютерна верстка Л. Купенко 4 Проінтегрований за певний визначений період часу сигнал надходить на вихідний підсилювач 4. Після підсилювача 4 сигнал може подаватися або на канал К2 цифрового осцилографа 6, а з нього виводитись на комп'ютер 7, або може бути виміряний у вольтах цифровим вольтметром 5. Для визначення миттєвого або інтегрального значення витрати повітря в кг/год по отриманій напрузі, потрібно використати таблиці їх залежностей. Оскільки характеристика датчика витрати повітря 1 має велику нелінійність вихідного сигналу напруги від кількості витраченого повітря і задана таблично, то для підвищення точності вимірювання цифровим осцилографом, таблиці витрати розраховуються комп'ютером методом квадратичної інтерполяції з потрібним кроком. Отриманий результат відтворюються на моніторі комп'ютера у кг/год. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThermo-anemometer air quantity measuring device
Автори англійськоюFilippov Anatolii Zakharovych, Miagkov Valerii Ivanovych, Topchii Serhii Ivanovych
Назва патенту російськоюТермоанемометрический измеритель количества воздуха
Автори російськоюФилиппов Анатолий Захарович, Мягков Валерий Иванович, Топчий Сергей Иванович
МПК / Мітки
МПК: G01F 1/00
Мітки: кількості, вимірювач, повітря, термоанемометричний
Код посилання
<a href="https://ua.patents.su/2-90345-termoanemometrichnijj-vimiryuvach-kilkosti-povitrya.html" target="_blank" rel="follow" title="База патентів України">Термоанемометричний вимірювач кількості повітря</a>
