Різьбове сантехнічне з`єднання патрила

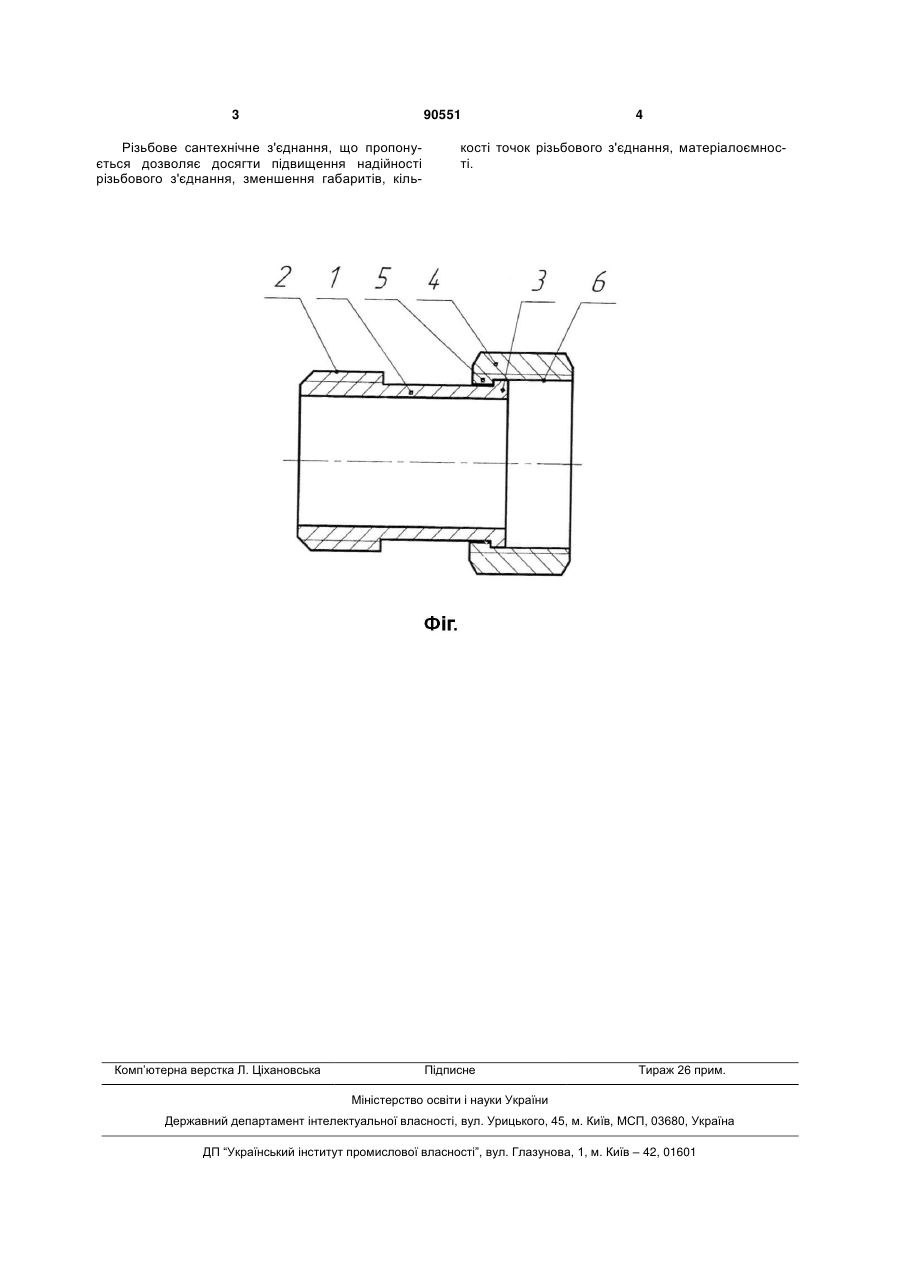

Різьбове сантехнічне з'єднання, що складається з штуцера та накидної гайки, яке відрізняється тим, що накидна гайка виконана у вигляді муфти, частина різьби якої має неповний профіль, а з'єднання відбувається за рахунок того, що частина різьби повного профілю накидної гайки впирається в упор на штуцері. Винахід належить до машинобудування, а саме різьбових трубних з'єднань, зокрема може використовуватися в системах опалення газо- та водопостачання. Відоме різьбове сантехнічне з'єднання [Каталог виробника сантехнічної арматури "SANTAN", 2007р., модель 04020115], складається з штуцера, накидної гайки та перехідника . Штуцер з одного боку має різьбу, з протилежного боку упор, в який впирається накидна гайка. Накидна гайка з'єднується з перехідником, у якого з одного боку розмір різьби відповідає різьбі накидної гайки, з іншого боку розмір різьби відповідає різьбі на штуцері . Недоліком даного різьбового сантехнічного з'єднання є те, що воно передбачає три точки різьбового з'єднання, що ускладнює виготовлення, а також є матеріалоємним. В основу винаходу поставлено задачу вдосконалити з'єднання, зменшити габарити, кількість точок різьбового з'єднання, підвищити надійність, зменшити матеріалоємність . Поставлена задача вирішується за рахунок того, що різьбове сантехнічне з'єднання Патрила складається з штуцера та накидної гайки, згідно з винаходом, накидна гайка виконана у вигляді муфти, частина різьби якої має неповний профіль, а з'єднання відбувається за рахунок того, що частина різьби повного профілю накидної гайки впирається в упор на штуцері. Суть винаходу пояснюється кресленням (Фіг.), де зображено конструкцію різьбового сантехнічного з'єднання Патрила. Різьбове сантехнічне з'єднання Патрила складається з штуцера 1, який має різьбу 2 та упор 3, накидна гайка 4, що містить різьбу повного профілю 5 та різьбу неповного профілю 6, розміри яких відповідають розміру різьби 2 . Різьбове сантехнічне з'єднання Патрила працює наступним чином : штуцер 1 за допомогою різьби 2 з'єднується з відповідним елементом сантехнічної системи, після чого накидною гайкою 4 за допомогою різьби неповного профілю 6 з'єднується з іншим елементом сантехнічної системи. Різьба повного профілю 5, яку містить накидна гайка 4 впирається в упор 3 штуцера 1, що забезпечує цілісність системи . (19) UA (11) 90551 (13) C2 (21) a200806156 (22) 12.05.2008 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) ПАТРИЛО ЮРІЙ ЄВГЕНОВИЧ, ПАТРИЛО МАРКІЯН ЮРІЙОВИЧ (73) ПАТРИЛО ЮРІЙ ЄВГЕНОВИЧ, ПАТРИЛО МАРКІЯН ЮРІЙОВИЧ (56) UA 36788 U, 10.11.2008. Бюл.№21 UA 35267 U, 10.09.2008. Бюл.№17 SU 360507, 28.11.1972. Бюл.№36 SU 493586, 30.11.1975. Бюл.№44 SU 202664, 14.09.1967. Бюл.№19 SU 1703903 A1, 07.01.1992. Бюл.№1 SU 1838706 A3, 30.08.1993. Бюл.№32 SU 491804, 15.11.1975. Бюл.№42 SU 191286, 14.01.1967. Бюл.№3 SU 662775, 15.05.1979. Бюл.№18 3 90551 Різьбове сантехнічне з'єднання, що пропонується дозволяє досягти підвищення надійності різьбового з'єднання, зменшення габаритів, кіль Комп’ютерна верстка Л. Ціхановська 4 кості точок різьбового з'єднання, матеріалоємності. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
