Пристрій перетворення потенціальної енергії в електричну

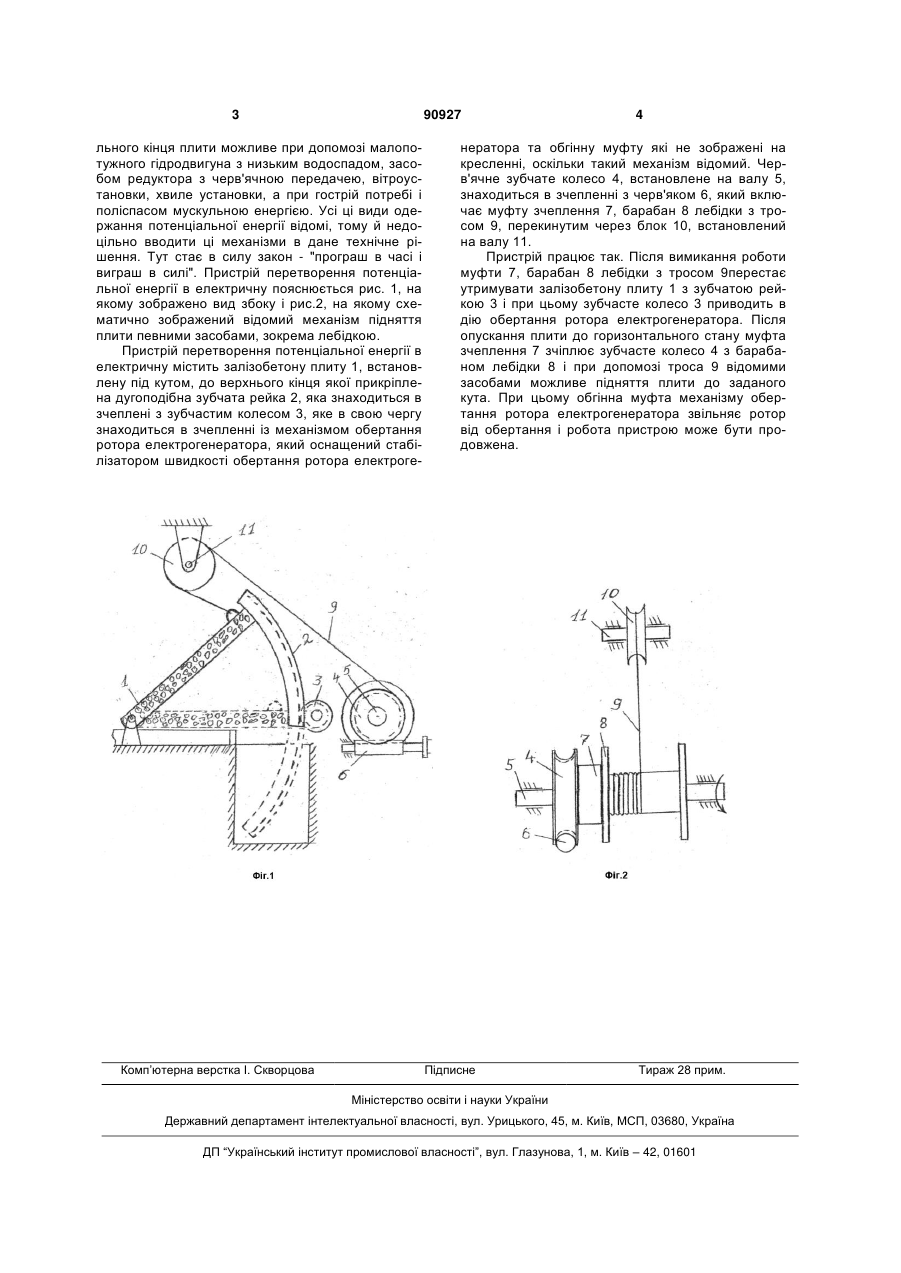

Пристрій перетворення потенціальної енергії в електричну, який містить тверде тіло, механізм його підняття та опускання, який механічно зв'язаний з ротором електрогенератора, який відрізняється тим, що тверде тіло виконане у вигляді залізобетонної плити, один кінець якої встановлений на фундаменті з можливістю повороту, а до іншого кінця плити, який оснащено механізмом підняття та опускання, прикріплена зубчата рейка, яка знаходиться в зчепленні із зубчатим колесом, яке, в свою чергу, зчеплене з механізмом обертання ротора електрогенератора, оснащеним стабілізатором швидкості обертів та обгінною муфтою. (19) (21) a200807346 (22) 28.05.2008 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) ФІЛІПЧУК СТЕПАН ПАВЛОВИЧ, ФІЛІПЧУК СЕРГІЙ СЕРГІЙОВИЧ (73) ФІЛІПЧУК СТЕПАН ПАВЛОВИЧ, ФІЛІПЧУК СЕРГІЙ СЕРГІЙОВИЧ (56) SU 932026, F16H33/02, 23/04, 25/16, 30.05.1982 RU 2063548, F03G7/08, 10.07.1996, RU 2088800, F03G3/00, 27.08.1997 RU 2195577, F03B13/26, 3/04, 27.12.2002 US 2006/0174554, E04H9/02, 10.08.2006 3 90927 льного кінця плити можливе при допомозі малопотужного гідродвигуна з низьким водоспадом, засобом редуктора з черв'ячною передачею, вітроустановки, хвиле установки, а при гострій потребі і поліспасом мускульною енергією. Усі ці види одержання потенціальної енергії відомі, тому й недоцільно вводити ці механізми в дане технічне рішення. Тут стає в силу закон - "програш в часі і виграш в силі". Пристрій перетворення потенціальної енергії в електричну пояснюється рис. 1, на якому зображено вид збоку і рис.2, на якому схематично зображений відомий механізм підняття плити певними засобами, зокрема лебідкою. Пристрій перетворення потенціальної енергії в електричну містить залізобетону плиту 1, встановлену під кутом, до верхнього кінця якої прикріплена дугоподібна зубчата рейка 2, яка знаходиться в зчеплені з зубчастим колесом 3, яке в свою чергу знаходиться в зчепленні із механізмом обертання ротора електрогенератора, який оснащений стабілізатором швидкості обертання ротора електроге Комп’ютерна верстка І. Скворцова 4 нератора та обгінну муфту які не зображені на кресленні, оскільки такий механізм відомий. Черв'ячне зубчате колесо 4, встановлене на валу 5, знаходиться в зчепленні з черв'яком 6, який включає муфту зчеплення 7, барабан 8 лебідки з тросом 9, перекинутим через блок 10, встановлений на валу 11. Пристрій працює так. Після вимикання роботи муфти 7, барабан 8 лебідки з тросом 9перестає утримувати залізобетону плиту 1 з зубчатою рейкою 3 і при цьому зубчасте колесо 3 приводить в дію обертання ротора електрогенератора. Після опускання плити до горизонтального стану муфта зчеплення 7 зчіплює зубчасте колесо 4 з барабаном лебідки 8 і при допомозі троса 9 відомими засобами можливе підняття плити до заданого кута. При цьому обгінна муфта механізму обертання ротора електрогенератора звільняє ротор від обертання і робота пристрою може бути продовжена. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
