Спіральна планетарна передача

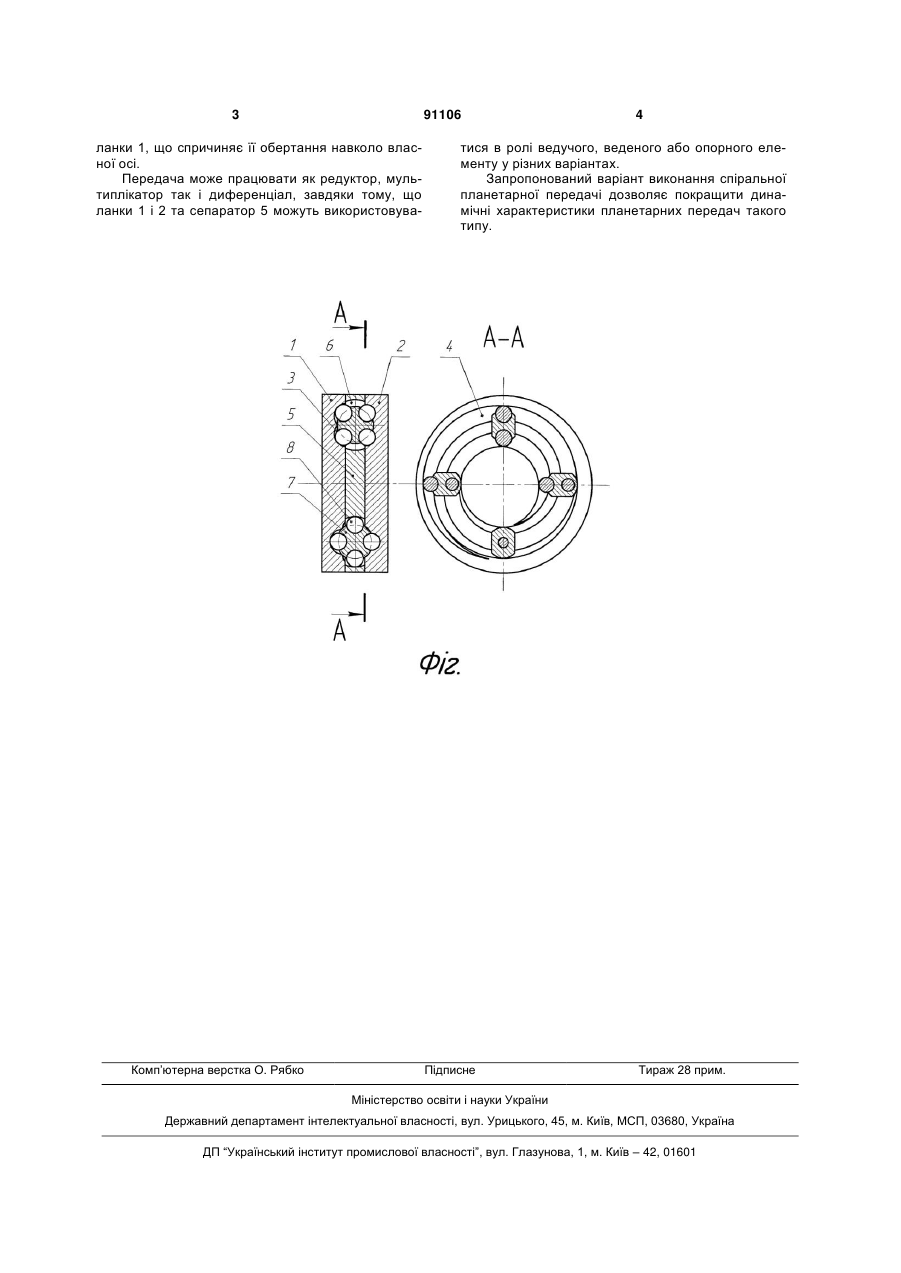

Спіральна планетарна передача, що складається з двох ланок, на яких розміщені доріжки кочення, та сепаратора, що розташований між ланками, яка відрізняється тим, що в прорізях сепаратора розміщені тіла обертання з закріпленими в них проміжними тілами кочення, що вільно обертаються навколо своєї осі, а доріжки кочення виконані у вигляді частин спіралей, профіль яких відповідає профілю тіл кочення. Винахід відноситься до машинобудування, а саме до механізмів що змінюють швидкість обертання та крутний момент, а тому може використовуватись в різних сферах техніки. Відома планетарна передача що містить корпус, ведучий і ведений вали, проміжні тіла кочення, три ланки, виконані у вигляді дисків. На кожній ланці розташована періодична доріжка кочення яка взаємодіє з тілами кочення. Одна з ланок з'єднана з корпусом, інші дві відповідно вхідним та вихідним валами. Проміжні тіла кочення розташовані в прорізях сепаратора, утворюють обертову пару з однією з трьох ланок (див. SU 1321965, 1987). Конструкція описаної планетарної передачі містить проміжні тіла кочення які здійснюють зворотно поступальний рух, що спричиняє вібрацію і погіршує динамічні характеристики передачі. В основу винаходу поставлена задача створення спіральної планетарної передачі з покращеними динамічними характеристиками. Поставлена задача досягається тим, що в спіральній планетарній передачі, яка складається з двох ланок на яких розміщені доріжки кочення, та сепаратора що розташований між ланками згідно з винаходом, в прорізях сепаратора розміщені тіла обертання з закріпленими в них проміжними тілами кочення, що вільно обертаються навколо своєї осі, а доріжки кочення виконані у вигляді частин спіралей, профіль яких відповідає профілю тіл кочення. На Фіг. зображений поздовжній та поперечний розрізи спіральної планетарної передачі. Спіральна планетарна передача складається з ланок 1 та 2, на яких нарізані спіральні доріжки кочення 3 і 4, між якими розташований сепаратор 5, в прорізях 6, якого знаходяться тіла обертання 7 з закріпленими в них проміжними тілами кочення 8, що вільно обертаються навколо своєї осі. Робота спіральної планетарної передачі відбувається наступним чином: Обертаючись навколо своєї осі ланка 2 своїми спіральними доріжками кочення 4 штовхає проміжні тіла кочення 8, які контактують в даний момент з нею, вздовж своєї осі. Так як проміжні тіла кочення 8 закріплені у тілах обертання 7, що розташовані в прорізях 6 сепаратора 5, їх рух передається на дані тіла обертання 7 і спричиняє їхнє обертання навколо власних осей. Обертовий рух тіл обертання 7 передається проміжним тілам кочення 8, які взаємодіють з доріжками кочення 3 (19) UA (11) 91106 (13) C2 (21) a200809873 (22) 29.07.2008 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ПАТРИЛО ЮРІЙ ЄВГЕНОВИЧ, ПАТРИЛО МАРКІЯН ЮРІЙОВИЧ (73) ПАТРИЛО ЮРІЙ ЄВГЕНОВИЧ, ПАТРИЛО МАРКІЯН ЮРІЙОВИЧ (56) SU, 1321965 A2, 07.07.1987, увесь документ CN, 200999838 Y, 02.01.2008, увесь документ GB, 2234302 A, 30.01.1991, увесь документ JP, 2003129805 A, 08.05.2003, увесь документ SU, 3 91106 ланки 1, що спричиняє її обертання навколо власної осі. Передача може працювати як редуктор, мультиплікатор так і диференціал, завдяки тому, що ланки 1 і 2 та сепаратор 5 можуть використовува Комп’ютерна верстка О. Рябко 4 тися в ролі ведучого, веденого або опорного елементу у різних варіантах. Запропонований варіант виконання спіральної планетарної передачі дозволяє покращити динамічні характеристики планетарних передач такого типу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
