Водорозбірна колонка

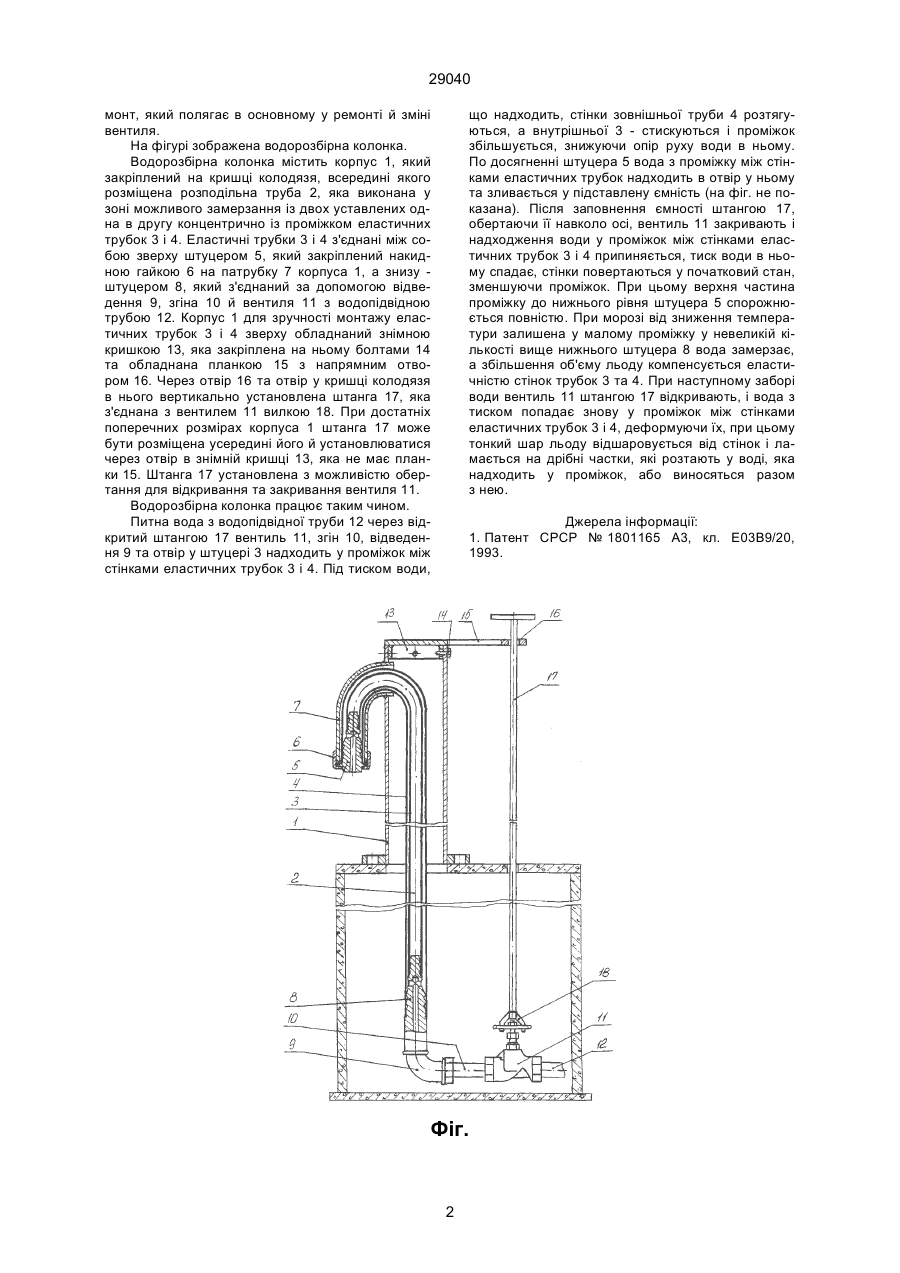

1. Водорозбірна колонка, яка містить корпус, розподільну трубу з пристроєм, який забезпечує її функціонування при низьких температурах, вертикальну рухому штангу та розміщений на їх нижніх 29040 монт, який полягає в основному у ремонті й зміні вентиля. На фігурі зображена водорозбірна колонка. Водорозбірна колонка містить корпус 1, який закріплений на кришці колодязя, всередині якого розміщена розподільна труба 2, яка виконана у зоні можливого замерзання із двох уставлених одна в другу концентрично із проміжком еластичних трубок 3 і 4. Еластичні трубки 3 і 4 з'єднані між собою зверху штуцером 5, який закріплений накидною гайкою 6 на патрубку 7 корпуса 1, а знизу штуцером 8, який з'єднаний за допомогою відведення 9, згіна 10 й вентиля 11 з водопідвідною трубою 12. Корпус 1 для зручності монтажу еластичних трубок 3 і 4 зверху обладнаний знімною кришкою 13, яка закріплена на ньому болтами 14 та обладнана планкою 15 з напрямним отвором 16. Через отвір 16 та отвір у кришці колодязя в нього вертикально установлена штанга 17, яка з'єднана з вентилем 11 вилкою 18. При достатніх поперечних розмірах корпуса 1 штанга 17 може бути розміщена усередині його й установлюватися через отвір в знімній кришці 13, яка не має планки 15. Штанга 17 установлена з можливістю обертання для відкривання та закривання вентиля 11. Водорозбірна колонка працює таким чином. Питна вода з водопідвідної труби 12 через відкритий штангою 17 вентиль 11, згін 10, відведення 9 та отвір у штуцері 3 надходить у проміжок між стінками еластичних трубок 3 і 4. Під тиском води, що надходить, стінки зовнішньої труби 4 розтягуються, а внутрішньої 3 - стискуються і проміжок збільшується, знижуючи опір руху води в ньому. По досягненні штуцера 5 вода з проміжку між стінками еластичних трубок надходить в отвір у ньому та зливається у підставлену ємність (на фіг. не показана). Після заповнення ємності штангою 17, обертаючи її навколо осі, вентиль 11 закривають і надходження води у проміжок між стінками еластичних трубок 3 і 4 припиняється, тиск води в ньому спадає, стінки повертаються у початковий стан, зменшуючи проміжок. При цьому верхня частина проміжку до нижнього рівня штуцера 5 спорожнюється повністю. При морозі від зниження температури залишена у малому проміжку у невеликій кількості вище нижнього штуцера 8 вода замерзає, а збільшення об'єму льоду компенсується еластичністю стінок трубок 3 та 4. При наступному заборі води вентиль 11 штангою 17 відкривають, і вода з тиском попадає знову у проміжок між стінками еластичних трубок 3 і 4, деформуючи їх, при цьому тонкий шар льоду відшаровується від стінок і ламається на дрібні частки, які розтають у воді, яка надходить у проміжок, або виносяться разом з нею. Джерела інформації: 1. Патент СРСР № 1801165 А3, кл. Е03В9/20, 1993. Фіг. 2 29040 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
