Рекурентний цифровий фільтр
Номер патенту: 9114
Опубліковано: 15.09.2005
Автори: Долгін Володимир Прохорович, Долгін Ігор Володимирович
Формула / Реферат
Рекурентний цифровий фільтр, що містить підсилювачі, суматори і елементи затримки, який відрізняється тим, що в нього введені послідовно включені функціональні блоки в кількості, відповідній порядку фільтра, в які входять підсилювач з коефіцієнтом передачі, рівним кроку дискретизації, вхід якого сполучений з виходом попереднього функціонального блока, а вихід підключений до входу суматора, вихід якого сполучений з входом елемента затримки, а його вихід, що є виходом функціонального блока, сполучений з другим входом суматора, причому вихід кожного функціонального блока сполучений з входами підсилювачів з коефіцієнтами передачі, рівними коефіцієнтам власного оператора в убувальній послідовності, починаючи з молодшого на одиницю коефіцієнта, вихід яких сполучений з інверсними входами суматора, на вхід якого поданий вхідний сигнал, а вихід сполучений з входом першого функціонального блока, а також з входом підсилювача з коефіцієнтом передачі, рівним коефіцієнта оператора дії з індексом, відповідним порядку фільтра, входи підсилювачів з коефіцієнтами передачі, рівними коефіцієнтам оператора дії в убувальній послідовності, починаючи з молодшого на одиницю коефіцієнта, сполучені з виходами функціональних блоків, а їх виходи, включаючи підсилювач, вхід якого підключений до виходу суматора, сполучені з входами суматора, вихід якого є виходом фільтра.

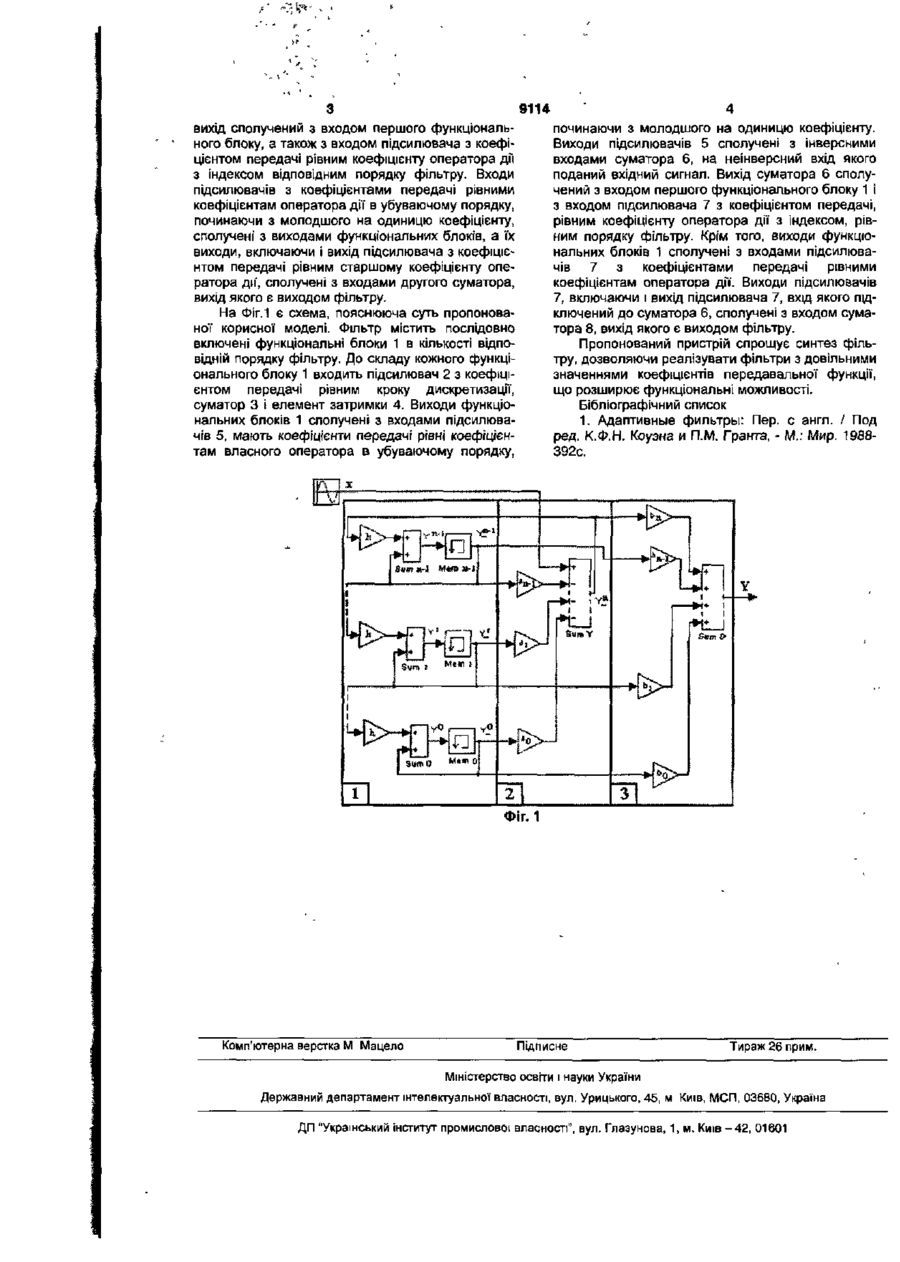

Текст
Рекурентний цифровий фільтр, що містить підсилювачі, суматори і елементи затримки, який відрізняється тим, що в нього введені послідовно включені функціональні блоки в кількості, ВІДПОВІДНІЙ порядку фільтра, в які входять підсилювач з коефіцієнтом передачі, рівним кроку дискретизації, вхід якого сполучений з виходом попереднього функціонального блока, а вихід підключений до входу суматора, вихід якого сполучений з входом елемента затримки, а його вихід, що є виходом функціонального блока, сполучений з другим вхо дом суматора, причому вихід кожного функціонального блока сполучений з входами підсилювачів з коефіцієнтами передачі, рівними коефіцієнтам власного оператора в убувальній послідовності, починаючи з молодшого на одиницю коефіцієнта, вихід яких сполучений з інверсними входами суматора, на вхід якого поданий вхідний сигнал, а вихід сполучений з входом першого функціонального блока, а також з входом підсилювача з коефіцієнтом передачі, рівним коефіцієнта оператора дії з індексом, відповідним порядку фільтра, входи підсилювачів з коефіцієнтами передачі, рівними коефіцієнтам оператора дії в убувальній послідовності, починаючи з молодшого на одиницю коефіцієнта, сполучені з виходами функціональних блоків, а їх виходи, включаючи підсилювач, вхід якого підключений до виходу суматора, сполучені з входами суматора, вихід якого є виходом фільтра. Корисна модель відноситься до радіотехніки, зокрема, синтезу пристроїв фільтрації сигналу і може бути використаний в автоматиці і телемеханіці при рішенні задач корекції систем управління. Відомий цифровий фільтр [1], заснований на дискретному перетворенні сигналу. Він містить суматори, регістри, елементи затримки, генератори імпульсів, лічильники. Недоліком його є складність реалізації. Як прототип вибраний фільтр по а.с. №1828551, МКИ G05B5/01 (Нелинейный фильтр, БИ №26, 1993г., стр.124), що містить суматори, елементи затримки і підсилювачі. Його недоліком є обмежені функціональні можливості. В основу корисної моделі поставлена задача розширення функціональних можливостей фільтру з нормованої дробово-раціональної передавальної функції вигляду W(p)=R(p)/Q(p) m . n . де R(p)= X b jP* -оператордії, Q(p)= £ a i P ' j=0 i=0 власний оператор, m - порядок оператора дії, п порядок власного оператора, який є порядком фільтру, m
ДивитисяДодаткова інформація
Назва патенту англійськоюDigital recursive filter
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюЦифровой рекурсивный фильтр
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: G05B 5/00
Мітки: цифровий, рекурентний, фільтр
