Розбірний вулик із захистом від ультрачервоного випромінювання

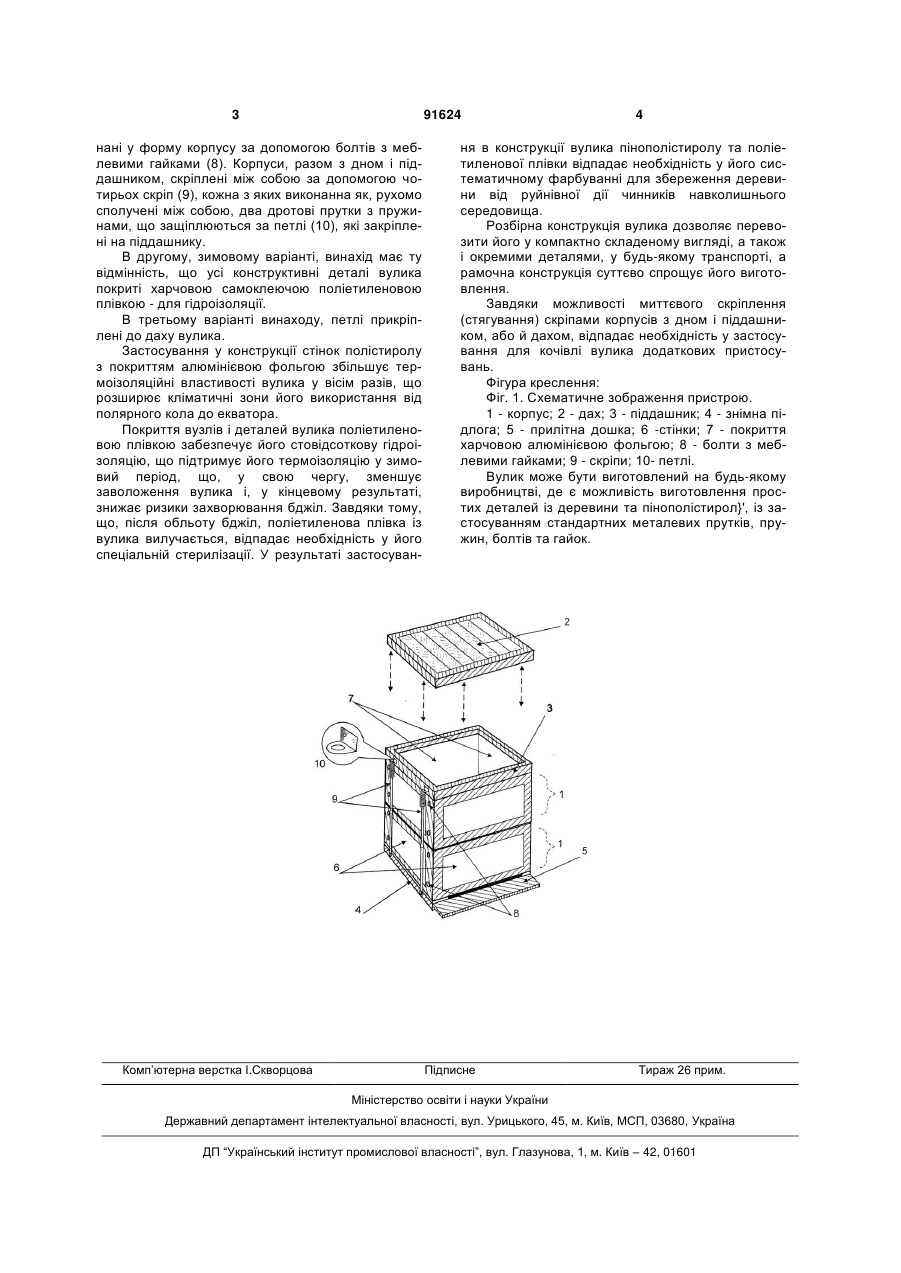

1. Вулик, який включає не менше двох корпусів, що утворюють містину для рамок, дах, піддашник, знімну підлогу, прилітну дошку, який відріз 3 91624 нані у форму корпусу за допомогою болтів з меблевими гайками (8). Корпуси, разом з дном і піддашником, скріплені між собою за допомогою чотирьох скріп (9), кожна з яких виконанна як, рухомо сполучені між собою, два дротові прутки з пружинами, що защіплюються за петлі (10), які закріплені на піддашнику. В другому, зимовому варіанті, винахід має ту відмінність, що усі конструктивні деталі вулика покриті харчовою самоклеючою поліетиленовою плівкою - для гідроізоляції. В третьому варіанті винаходу, петлі прикріплені до даху вулика. Застосування у конструкції стінок полістиролу з покриттям алюмінієвою фольгою збільшує термоізоляційні властивості вулика у вісім разів, що розширює кліматичні зони його використання від полярного кола до екватора. Покриття вузлів і деталей вулика поліетиленовою плівкою забезпечує його стовідсоткову гідроізоляцію, що підтримує його термоізоляцію у зимовий період, що, у свою чергу, зменшує заволоження вулика і, у кінцевому результаті, знижає ризики захворювання бджіл. Завдяки тому, що, після обльоту бджіл, поліетиленова плівка із вулика вилучається, відпадає необхідність у його спеціальній стерилізації. У результаті застосуван Комп’ютерна верстка І.Скворцова 4 ня в конструкції вулика пінополістиролу та поліетиленової плівки відпадає необхідність у його систематичному фарбуванні для збереження деревини від руйнівної дії чинників навколишнього середовища. Розбірна конструкція вулика дозволяє перевозити його у компактно складеному вигляді, а також і окремими деталями, у будь-якому транспорті, а рамочна конструкція суттєво спрощує його виготовлення. Завдяки можливості миттєвого скріплення (стягування) скріпами корпусів з дном і піддашником, або й дахом, відпадає необхідність у застосування для кочівлі вулика додаткових пристосувань. Фігура креслення: Фіг. 1. Схематичне зображення пристрою. 1 - корпус; 2 - дах; 3 - піддашник; 4 - знімна підлога; 5 - прилітна дошка; 6 -стінки; 7 - покриття харчовою алюмінієвою фольгою; 8 - болти з меблевими гайками; 9 - скріпи; 10- петлі. Вулик може бути виготовлений на будь-якому виробництві, де є можливість виготовлення простих деталей із деревини та пінополістирол}', із застосуванням стандартних металевих прутків, пружин, болтів та гайок. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
