Дзеркало маслова

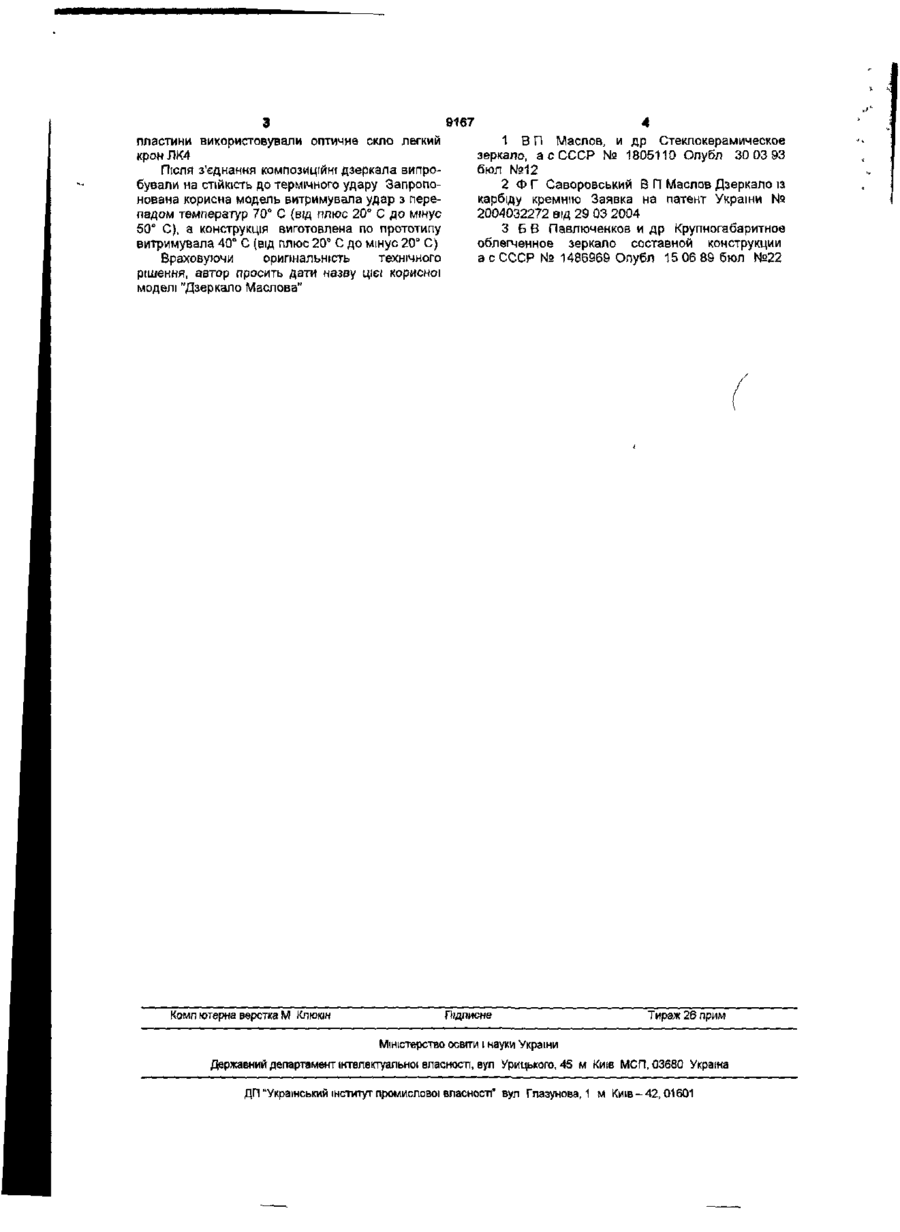

Дзеркало з карбідокремнієвої кераміки з скляним верхнім шаром, яке відрізняється тим, що верхній шар виконаний зі склокераміки лтєвоалюмосилікатної системи та дифузійно з'єднаний з карбідокремнієвого основою дзеркала Запропонована корисна модель дзеркала відноситься до конструкцій дзеркал, які використовуються у оптичних приладах, що працюють в екстремальних умовах і тому повинні мати підвищену СТІЙКІСТЬ до термічних та механічних ударів Цим вимогам найбільше відповідають дзеркала з композиційних матеріалів, наприклад, з кераміки [1] Запропонована корисна модель може бути використана на підприємствах оптичної та оптико-електронної промисловості при виробництві дзеркальних телескопів У теперішній час відома конструкція дзеркал з карбіду кремнію [2], яка має верхній шар з щільного високочистого бездефектного матеріалу, а нижня частина - основа конструкції виконана з самозв'язаного карбіду кремнію Перевагою цього технічного рішення є можливість виконання на верхньому бездефектному шарі високоякісної оптичної поверхні Недоліком є те, що верхній бездефектний шар формується в спеціальній вакуумній камері і це накладає обмеження на розміри дзеркала (практично максимальний діаметр дзеркал не перевищує 200 мм) Найбільш близьким технічним рішенням, прийнятим за прототип, є дзеркало [3], яке складається з карбідокремнієвої кераміки і має скляний верхній шар Така конструкція дозволяє отримувати дзеркала з меншими трудовитратами Шар стекла з'єднується з основою методом пайки, і тому скло повинно мати коефіцієнт термічного розширення (КТР), близький до карбіду кремнію Недоліками найближчого аналога є те, що коефіцієнт температурної залежності КТР для скла значно перевищує цей показник для карбіду кремнію Через це після пайки в таких конструкціях виникають механічні напруги, які викликають руй нування конструкції при екстремальних умовах експлуатації Задачею запропонованого технічного рішення є підвищення його надійності при експлуатації Поставлена задача вирішується завдяки тому, що запропоновано дзеркало з карбідокремнієвої кераміки з скляним верхнім шаром, яке відрізняється тим, що верхній шар виконано зі склокераміки лгпєвоалюмосилікатної системи і який дифузійне з'єднано з карбідокремнієвою основою дзеркала Позитивний ефект запропонованої корисної моделі досягається завдяки тому, що склокераміка має кристалічну складову фазу з від'ємним значенням КТР Це дозволяє максимально наблизити як значення КТР верхнього шару і керамічної основи так і температурний хід залежності Завдяки цьому ця конструкція має більш високу стійкість до термічних ударів Новизна запропонованої корисно) моделі обумовлена тим, що раніше склокераміка в композиції з карбідом кремнію в конструкціях дзеркал не була відома Для реалізації даної конструкції були використані дві пластини діаметром 100 мм одна - з самозв'язаного карбіду кремнію виробництва Броварського заводу порошкової металургії товщиною 10 мм, а друга - з склокерамічного матеріалу ZERODUR K20 виробництва фірми Шотт (Німеччина) товщиною 5 мм Пластини з'єднували дифузійним відпалюванням при температурі 650° С протягом З годин, застосовуючи спеціальну пасту з суміші порошків кремнію і ZERODUR Після з'єднання поверхню склокераміки шліфували, полірували та наносили дзеркальний шар алюмінію за традиційною технологією Для порівняння виготовляли зразок по прототипу, в якому в якості верхньої (21)u2005Q1076 (22) 07 02 2005 (46) 15 09 2005, Бюл № 9, 2005 р (72) Маслов Володимир Петрович (73) Маслов Володимир Петрович г CD 9167 пластини використовували оптичне скло легкий крон ЛК4 Після з'єднання КОМПОЗИЦІЙНІ дзеркала випробували на СТІЙКІСТЬ до термічного удару Запропонована корисна модель витримувала удар з перепадом температур 70° С (від плюс 20° С до мінус 50° С), а конструкція виготовлена по прототипу витримувала 40" С (від плюс 20° С до мінус 20° С) Враховуючи оригінальність технічного рішення, автор просить дати назву цієї корисної моделі "Дзеркало Маслова" Комп ютерна верстка М Кпюмн 1 В П Маслов, и др Стекло керамическое зеркало, а с СССР № 1805110 Опубл 300393 бюл №12 2 Ф Г Саворовський В П Маслов Дзеркало із карбіду кремнію Заявка на патент України № 2004032272 від 29 03 2004 3 Б В Павлюченков и др Крупногабаритное облегченное зеркало составной конструкции а с СССР № 1486969 Опубл 15 06 89 бюл №22 Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелеіпуальної власності, вул Урицького, 45 м Київ МСП, 03680 Україна ДП "Український інститут промислової власності" вул Глазунова, 1 м Київ-42,01601
