Кормоприготувальний агрегат

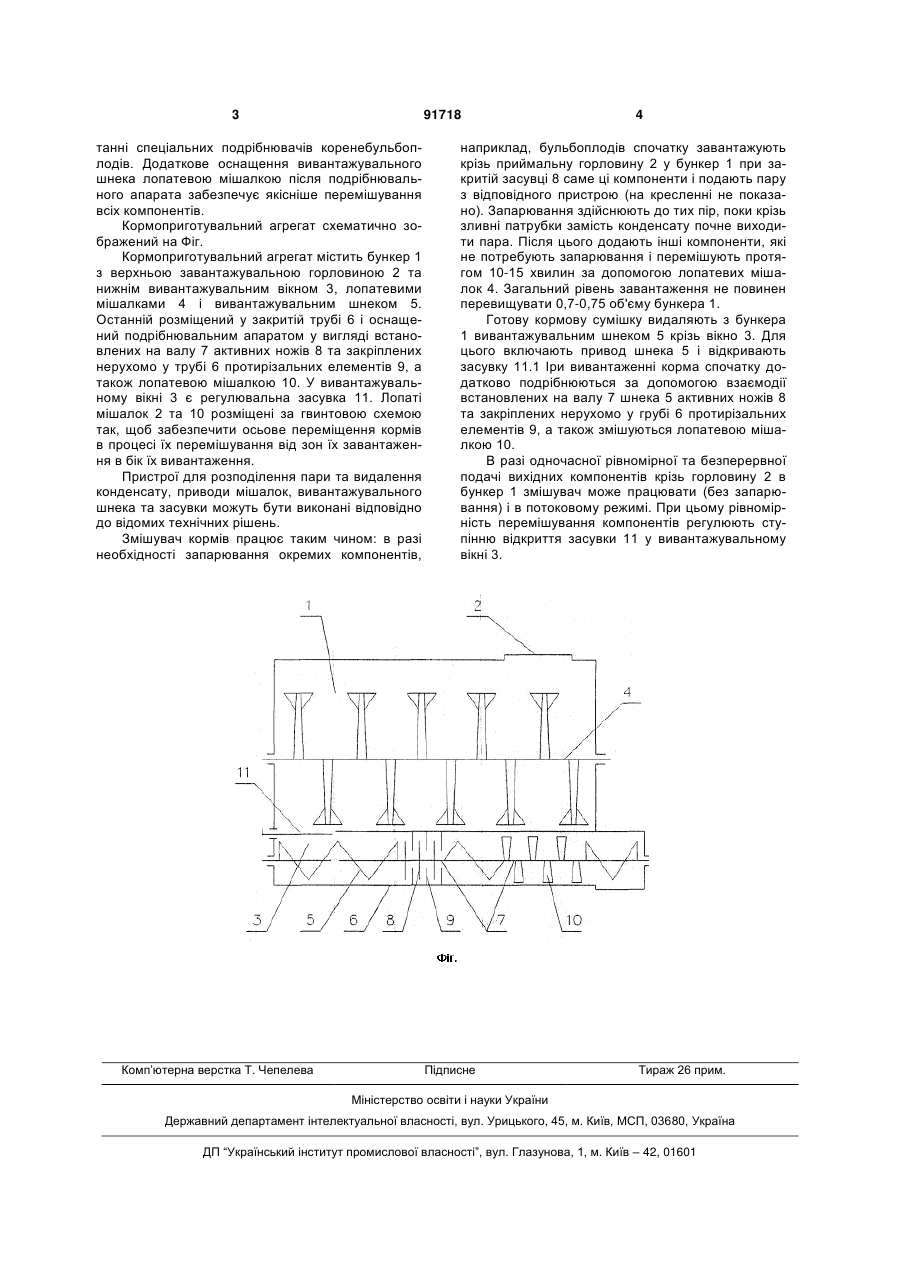

Кормоприготувальний агрегат, що містить бункер з верхньою завантажувальною горловиною, лопатевими мішалками та нижнім вивантажувальним вікном, яке через регулювальну заслінку з'єднано з розміщеним у закритій трубі вивантажувальним шнеком, і подрібнювальний апарат у вигляді встановлених на валу активних ножів та закріплених нерухомо протирізальних елементів, який відрізняється тим, що бункер з'єднано з пристроєм подачі пари, подрібнювальний апарат встановлено у вивантажувальному шнеку, а останній додатково оснащено лопатевою мішалкою, розміщеною після подрібнювального апарата. Винахід відноситься до галузі сільгоспмашинобудування і може бути використаний для змішування матеріалів, в першу чергу кормів. Відомі порційні запарники-змішувачі кормів (наприклад, ВКС-1, С-2, С-7, С-12), що містять бункер з завантажувальним люком, лопатевими мішалками, розвантажувальними шнеком та горловиною (Ревенко I. I., Щербак В. М. Механізація тваринництва. - К.: Вища освіта, 2004. - С.115117). Відомий також змішувач кормів, що містить корпус з днищем у вигляді жолобів, в яких розміщені лопатеві мішалки, а під ними вивантажувальний шнек. Під мішалками над вивантажувальним шнеком встановлено розділювальний елемент у вигляді двогранного кутника з гранями криволінійної форми, причому довжина ребра кутника становить 0,6-0,7 довжини корпусу змішувача (А. С. СССР №1822730, кл. А23N17/00, 1993). Вказаний змішувач не забезпечує високої якості змішування, оскільки в жолобі розвантажувального шнека та над ним створюються застійні зони, в які потрапляє частина корму, що не приймає участі в перемішуванні. Крім того, у ці змішувачі необхідно завантажувати лише попередньо подрібнені компоненти. У випадку запарювання, напри клад, бульбоплодів це приведе до значної втрати разом з конденсатом поживних речових. Завданням даного винаходу є підвищення ефективності і показників якості процесу приготування кормових сумішок та зменшення втрат поживних речових в разі необхідності проведення теплової обробки окремих компонентів. Поставлене винаходом завдання досягається тим, що в кормоприготувальному агрегаті, що містить бункер з верхньою завантажувальною горловиною та нижнім вивантажувальним вікном, регулювальною засувкою, лопатевими мішалками і вивантажувальним шнеком, згідно винаходу розміщений у закритій трубі вивантажувальний шнек оснащений подрібнювальним апаратом у вигляді встановлених на валу активних ножів та закріплених нерухомо в трубі протирізальних елементів, а також додатковою лопатевою мішалкою встановленою після подрібнювального апарата. Розміщення у закритій трубі вивантажувального шнека подрібнювальним апаратом дозволяє включати до кормових сумішок окремих компонентів, наприклад, коренебульбоплодів без їх попереднього подрібнення і здійснювати їх теплову обробку (запарювання) без вимивання поживних речовин. При цьому відпадає потреба у викорис (19) UA (11) 91718 (13) C2 (21) a200804300 (22) 07.04.2008 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) РЕВЕНКО ІВАН ІВАНОВИЧ, РЕВЕНКО ЮЛІЙ ІВАНОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) SU 1822730 A1; 23.06.1993 SU 1660677 A1; 07.07.1991 UA 23502 U; 25.05.2007 SU 1554878 A1; 07.04.1990 RU 43788 U1; 10.02.2005 UA 3492 U; 15.11.2004 RU 2277836 C2; 20.06.2006 3 91718 танні спеціальних подрібнювачів коренебульбоплодів. Додаткове оснащення вивантажувального шнека лопатевою мішалкою після подрібнювального апарата забезпечує якісніше перемішування всіх компонентів. Кормоприготувальний агрегат схематично зображений на Фіг. Кормоприготувальний агрегат містить бункер 1 з верхньою завантажувальною горловиною 2 та нижнім вивантажувальним вікном 3, лопатевими мішалками 4 і вивантажувальним шнеком 5. Останній розміщений у закритій трубі 6 і оснащений подрібнювальним апаратом у вигляді встановлених на валу 7 активних ножів 8 та закріплених нерухомо у трубі 6 протирізальних елементів 9, а також лопатевою мішалкою 10. У вивантажувальному вікні 3 є регулювальна засувка 11. Лопаті мішалок 2 та 10 розміщені за гвинтовою схемою так, щоб забезпечити осьове переміщення кормів в процесі їх перемішування від зон їх завантаження в бік їх вивантаження. Пристрої для розподілення пари та видалення конденсату, приводи мішалок, вивантажувального шнека та засувки можуть бути виконані відповідно до відомих технічних рішень. Змішувач кормів працює таким чином: в разі необхідності запарювання окремих компонентів, Комп’ютерна верстка Т. Чепелева 4 наприклад, бульбоплодів спочатку завантажують крізь приймальну горловину 2 у бункер 1 при закритій засувці 8 саме ці компоненти і подають пару з відповідного пристрою (на кресленні не показано). Запарювання здійснюють до тих пір, поки крізь зливні патрубки замість конденсату почне виходити пара. Після цього додають інші компоненти, які не потребують запарювання і перемішують протягом 10-15 хвилин за допомогою лопатевих мішалок 4. Загальний рівень завантаження не повинен перевищувати 0,7-0,75 об'єму бункера 1. Готову кормову сумішку видаляють з бункера 1 вивантажувальним шнеком 5 крізь вікно 3. Для цього включають привод шнека 5 і відкривають засувку 11.1 Іри вивантаженні корма спочатку додатково подрібнюються за допомогою взаємодії встановлених на валу 7 шнека 5 активних ножів 8 та закріплених нерухомо у грубі 6 протирізальних елементів 9, а також змішуються лопатевою мішалкою 10. В разі одночасної рівномірної та безперервної подачі вихідних компонентів крізь горловину 2 в бункер 1 змішувач може працювати (без запарювання) і в потоковому режимі. При цьому рівномірність перемішування компонентів регулюють ступінню відкриття засувки 11 у вивантажувальному вікні 3. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
