Роторна машина
Номер патенту: 915
Опубліковано: 16.07.2001
Формула / Реферат
Роторна машина, яка містить в собі корпус з нерухомими упорами на його верхній поверхні, установлений усередині корпуса ротор з рухомими підпружиненими плоскими елементами-поділювачами, розташованими в пазах ротора з можливістю взаємодії з упорами через важелі, яка відрізняється тим, що пази ротора під елементи-поділювачі виконані сектороподібними, з кутом розкриття сектора в бік внутрішньої циліндричної поверхні корпуса, ротор обладнано по торцях дисками, жорстко з'єднаними з ним, розташованими на його осі таким чином, що вони перекривають сектороподібні пази, рухомі елементи-поділювачі підпружинені в окружному напрямку, шарнірне об'єднані з боку підпружиненого кінця з одним або двома дисками ротора, при цьому вісь шарніра перетинає вісь симетрії паза ротора і паралельна осі ротора, а рухомї елементи-поділювачі сполучені по циліндричній поверхні з ротором.
Текст

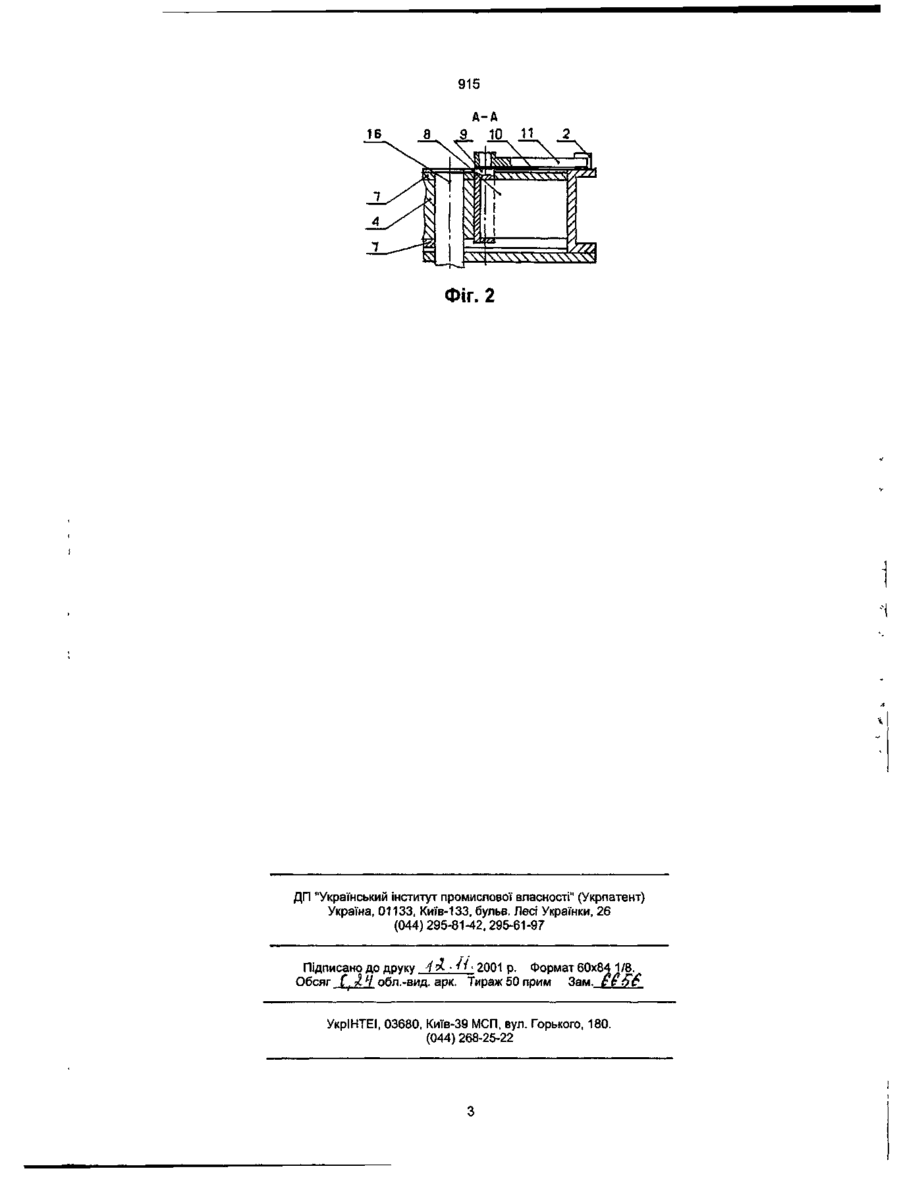

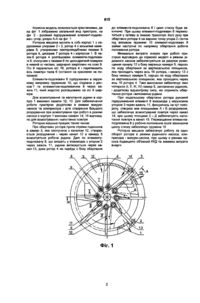

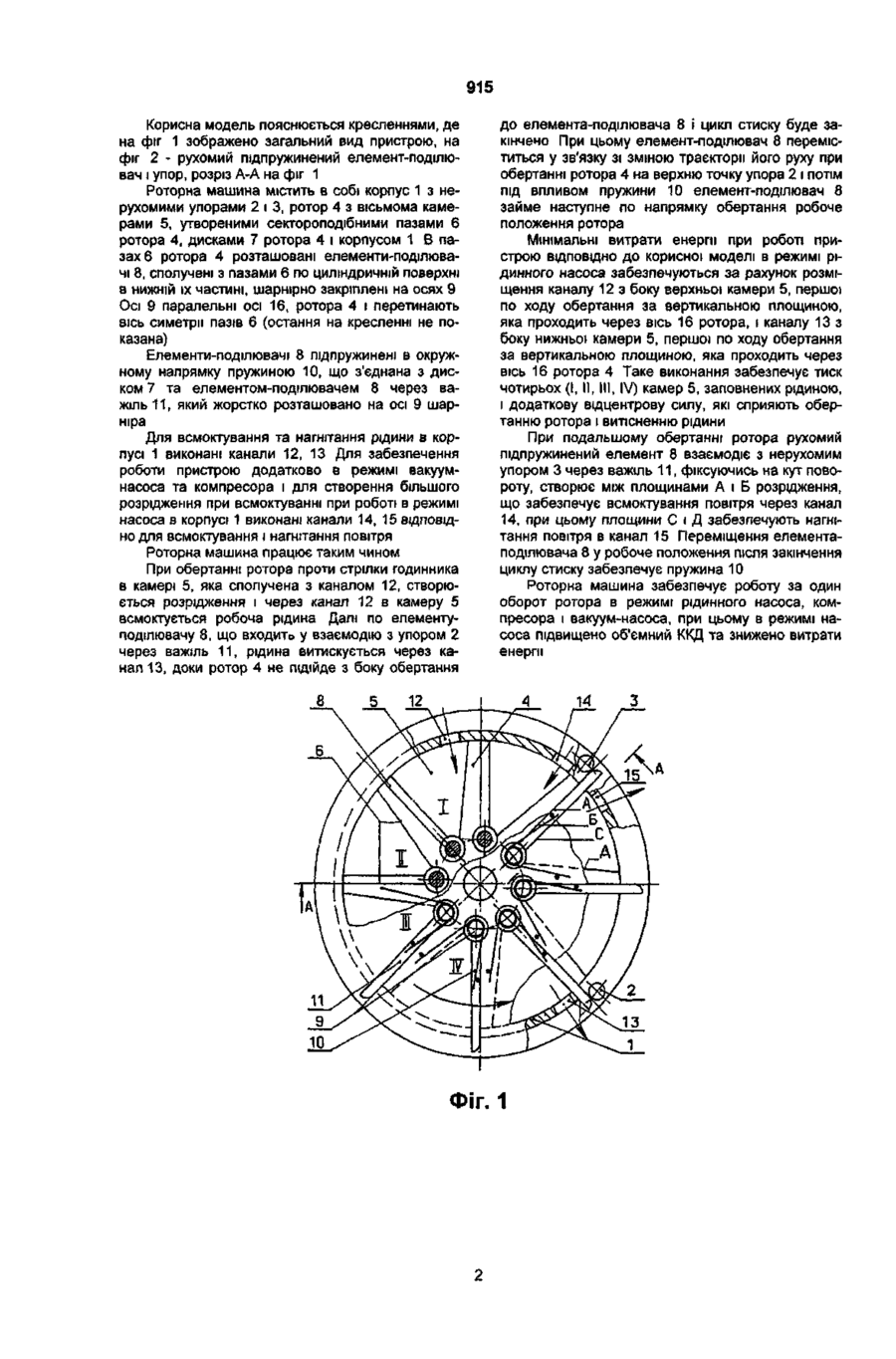

Роторна машина, яка містить в собі корпус з нерухомими упорами на його верхній поверхні, установлений усередині корпуса ротор з рухомими підпружинєними плоскими елементами-поділювачами, розташованими D пазах ротора з можливіс тю взаємодії з упорами через важелі, яка відрізняється тим, що пази ротора під елементиподілювачі виконані сектороподібними, з кутом розкриття сектора в бік внутрішньої циліндричної поверхні корпуса, ротор обладнано по торцях дисками, жорстко з'єднаними з ним, розташованими на його осі таким чином, що вони перекривають сектороподібні пази, рухомі елементи-поділювачі підпружинені в окружному напрямку, шарнірно об'єднані з боку підпружиненого кінця з одним або двома дисками ротора, при цьому вісь шарніра перетинає вісь симетрії паза ротора і паралельна осі ротора, а рухомі елементи-поділювачі сполучені по циліндричній пойерхні а рпторпм. Корисна модель має відношення до області машинобудування, зокрема, до роторних машин і може бути використана в гідроприводах різних машин, в насосах для перекачки рідин і газів, в компресорах, в вакуумних насосах. Відомо про реверсивну шиберну гідромашину, найближчу за конструкцією до корисної моделі, яка містить в собі корпус, на внутрішній циліндричній поверхні якого виконано упори для контакту з рухомими плоскими елементами-поділювачами (шиберами), розташованими у фігурних пазах ротора, концентричне розташованого з корпусом, причому кожний рухомий елемент контактує з одним із профільованих виступів паза і з підпружиненим рухомим елементом-поділювачем (див.: А.с. СРСР № 258859 MriKF04C 9/00, 1970). Недоліками цього пристрою є обмежені можливості збільшення об'єму робочих камер, тому що величина об'єму обумовлена зазором між профільованим ротором і корпусом. Збільшення об'єму робочих камер у прототипі на значну величину вимагає збільшення габаритів пристрою, тим самим його металоємкості. Крім того, пристрій неможливо використовувати в режимі роботи компресора і вакуумного насоса, відповідним чином, через неможливість утворення достатнього розрідження в робочій камері. В основу корисної моделі поставлена задача створення роторної машини, в якої за рахунок зміни конструкції ротора забезпечується зростання об'ємного ККД, зниження енерговитрат і дозволяє забезпечити роботу роторної машини в режимі насоса і компресора. Вказана задача досягається тим, що в відомій роторній машині, яка містить в собі корпус з нерухомими упорами на його верхній поверхні, розташований усередині корпуса ротор з рухомими підпружинєними плоскими елементами-поділювачами, розташованими в пазах ротора з можливістю взаємодії з упорами через важелі, згідно з корисною моделлю, пази ротора під елементи-поділювачі виконані сектороподібними з кутом розкриття сектора в бік внутрішньої циліндричної поверхні корпуса, ротор обладнано по торцям дисками, що жорстко з'єднані з ним та розташованими на його осі таким чином, що вони перекривають сектороподібні пази, рухомі елементи, що підпружинені в окружному напрямку, шарнірно з'єднані з підпружиненого кінця з одним або двома дисками ротора, при цьому вісь шарніра перетинає вісь симетрії паза ротора і паралельна вісі ротора, а рухомі елементи-поділювачі сполучені по циліндричній поверхні з ротором. В запропонованому технічному рішенні за рахунок, сектороподібної форми пазів ротора збільшено об'єм камер порівняно з прототипом, причому при більшому об'ємі робочих камер у той же час забезпечена можливість більшої ступені стиску за рахунок можливості максимального зменшення об'єму сектороподібних камер при переміщенні ротора відносно зафіксованого елементаподілювача. ю о> 915 Корисна модель пояснюється кресленнями, де на фіг 1 зображено загальний вид пристрою, на фіг 2 - рухомий пщпружинений елемент-поділювач і упор, розріз А-А на фіг 1 Роторна машина містить в собі корпус 1 з нерухомими упорами 2 і 3, ротор 4 з вісьмома камерами 5, утвореними сектороподібними пазами 6 ротора 4, дисками 7 ротора 4 і корпусом 1 В пазах 6 ротора 4 розташовані елементи-поділювачі 8, сполучені з пазами 6 по циліндричній поверхні в нижній їх частині, шарнірно закріплені на осях 9 Осі 9 паралельні осі 16, ротора 4 і перетинають вісь симетрії пазів 6 (остання на кресленні не показана) Елементи-поділювачі 8 підпружинені в окружному напрямку пружиною 10, що з'єднана з диском 7 та елементом-лоділювачем 8 через важіль 11, який жорстко розташовано на осі 9 шарніра Для всмоктування та нагнітання рідини в корпусі 1 виконані канали 12, 13 Для забезпечення роботи пристрою додатково в режимі вакуумнасоса та компресора і для створення більшого розрідження при всмоктуванні при роботі в режимі насоса в корпусі 1 виконані канали 14, 15 ВІДПОВІДНО для всмоктування і нагнітання повітря Роторна машина працює таким чином При обертанні ротора проти стрілки годинника в камері 5, яка сполучена з каналом 12, створюється розрідження і через канал 12 в камеру 5 всмоктується робоча рідина Далі по елементуподілювачу 8, що входито у взаєгиодію з упором 2 через важіль 11, рідина витискується через канал 13, доки ротор 4 не підійде з боку обертання до елемента-поділювача 8 і цикл стиску буде закінчено При цьому елемент-поділювач 8 переміститься у зв'язку зі зміною траєкторії його руху при обертанні ротора 4 на верхню точку упора 2 і потім під впливом пружини 10 елемент-поділювач 8 займе наступне по напрямку обертання робоче положення ротора Мінімальні витрати енергії при роботі пристрою ВІДПОВІДНО до корисної моделі в режимі рідинного насоса забезпечуються за рахунок розміщення каналу 12 з боку верхньої камери 5, першої по ходу обертання за вертикальною площиною, яка проходить через вісь 16 ротора, і каналу 13 з боку нижньої камери 5, першої по ходу обертання за вертикальною площиною, яка проходить через вісь 16 ротора 4 Таке виконання забезпечує тиск чотирьох (І, II, III, IV) камер 5, заповнених рідиною, і додаткову відцентрову силу, які сприяють обертанню ротора і витісненню рідини При подальшому обертанні ротора рухомий пщпружинений елемент 8 взаємодіє з нерухомим упором 3 через важіль 11, фіксуючись на кут повороту, створює між площинами А і Б розрідження, що забезпечує всмоктування повітря через канал 14, при цьому площини С і Д забезпечують нагнітання повітря в канал 15 Переміщення елементаподілювача 8 у робоче положення після закінчення циклу стиску забезпечує пружина 10 Роторна машина забезпечує роботу за один оборот ротора в режимі рідинного насоса, компресора і вакуум-насоса, при цьому в режимі насоса підвищено об'ємний ККД та знижено витрати енергії 8 ФІГ. 1 915 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку 4& • "М • 2001 р. Формат 60x84 1/8. Обсяг Г Л Н обл.-вид. арк. Тираж 50 прим Зам. $€S6 УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
