Підбирач стрічки льону

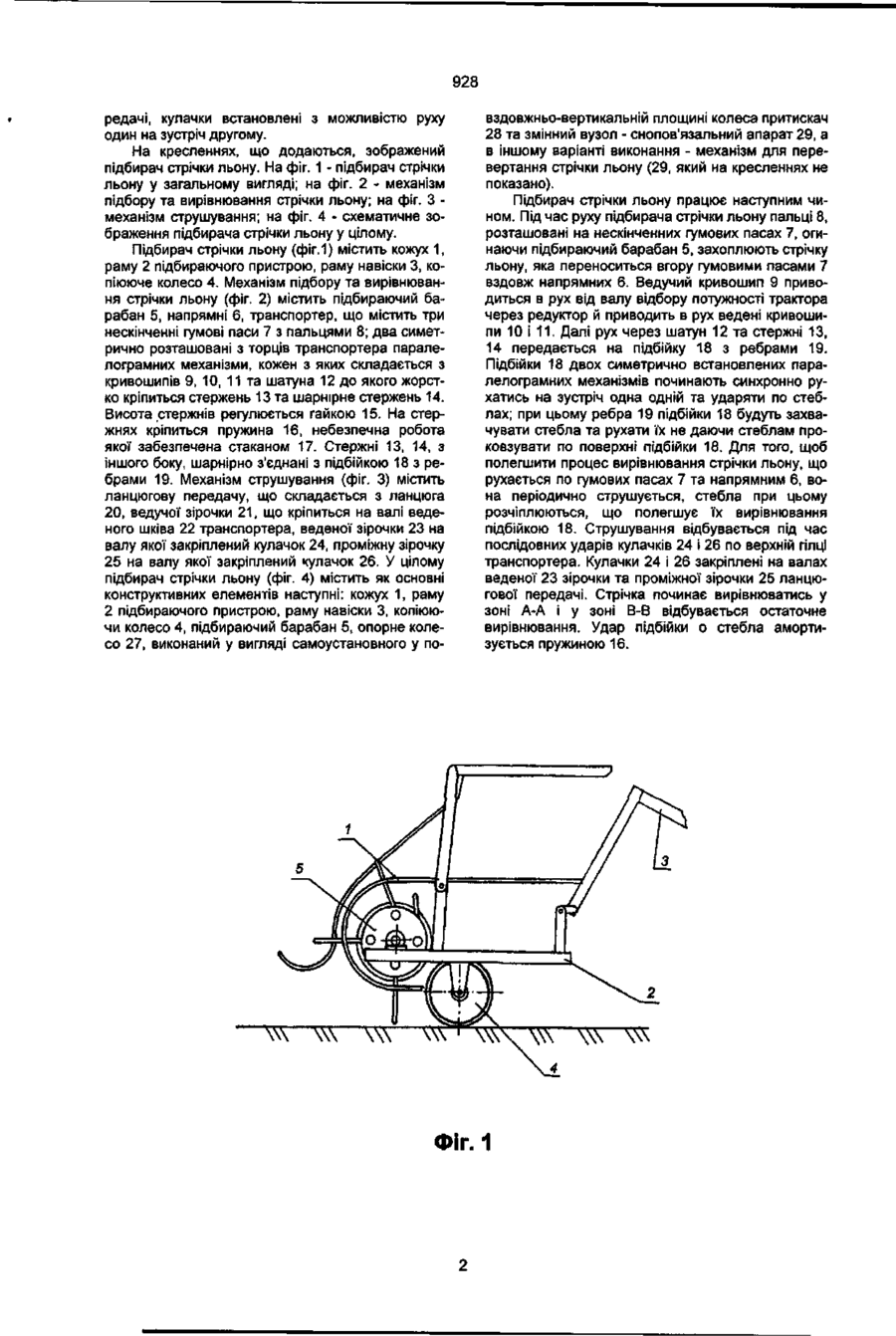

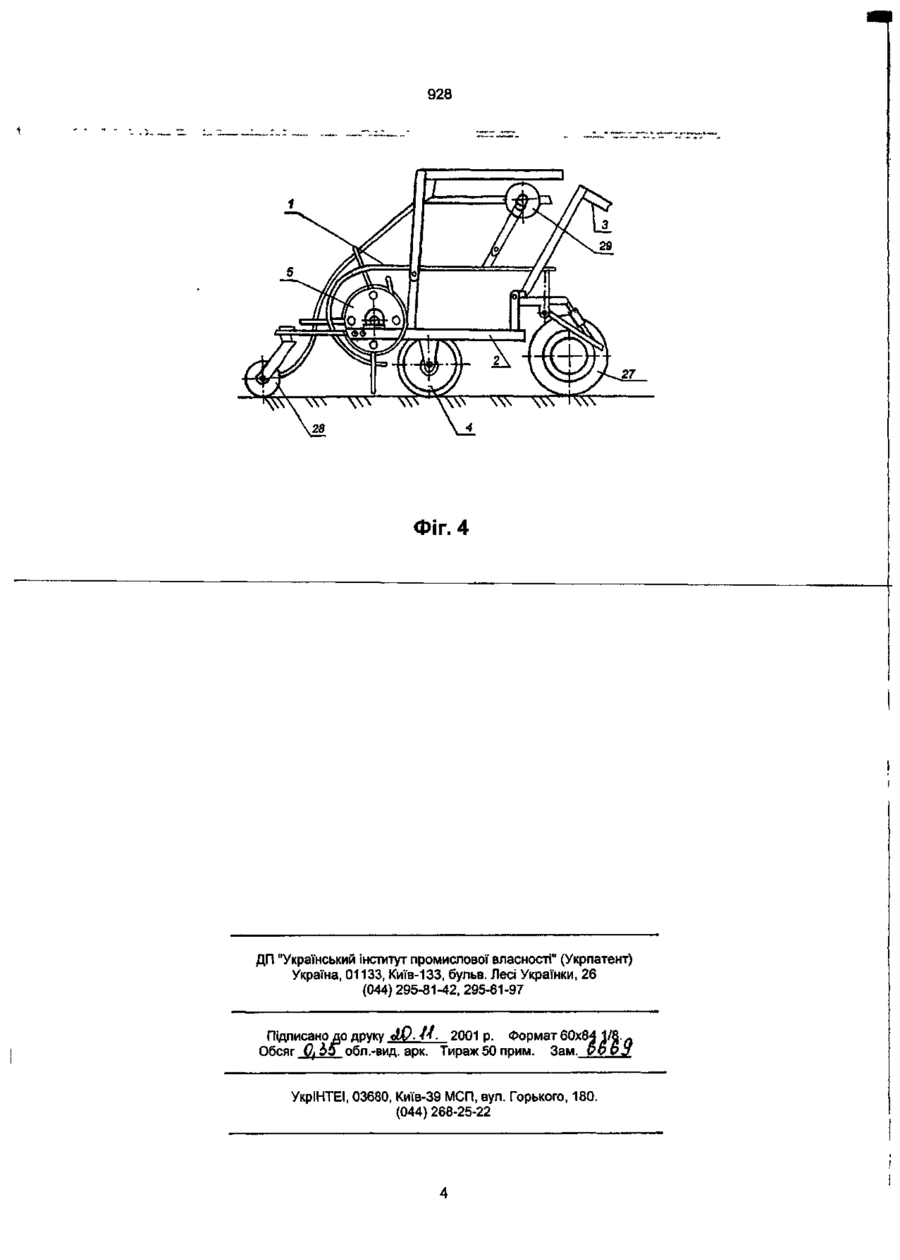

1. Підбирач стрічки льону, що містить встановлені у технологічній послідовності підбираючий барабан з пальцями, транспортер, опорні колеса, снопов'язальний апарат або механізм для перевертання стрічки льону та виконаний у вигляді самоустановного у повздовжньо-вертикальній площині колеса притискач, який відрізняється тим, що підбирач стрічки льону додатково споряджений встановленим всередині транспортера механічним струшувачем та механізмом вирівнювання стрічки льону, при цьому останній закріплений з торців транспортера. 2. Підбирач стрічки льону за п. 1, який відрізняється тим, що механізм вирівнювання виконаний у вигляді паралелограмного механізму, з'єднаного з підбійкою з регульованою висотою та кутом її нахилу, при цьому підбійка виконана у вигляді дошки з ребрами у формі трикутної призми зі стороною, розміщеною перпендикулярно до площини дошки. 3. Підбирач стрічки льону за пп. 1, 2, який відрізняється тим, що механічний струшувач виконаний у вигляді ланцюгової передачі з кулачками, один з яких амин і оыании на ьеденому валу транспортера, а інший на валу проміжної зірочки ланцюгової передачі, кулачки встановлені з можливістю руху один назустріч другому. Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана як вузол у підбирачах-обертачах або підбирачах-в'язателях стрічки льону. Відомий підбирач стрічки льону, робочі органи якого виконані у вигляді підбирального барабану з пальцями, кожуха, підбійки, амортизаторів, рами навіски, рами робочих органів з копіюючим колесом і механізмів передач [див. книгу: Г.А.Хайлис, М.М.Быков, В.Н.Бухаркин, Г.К.Васильев, Б.П.Можаров. Льноуборочные машины. - М. Машиностроение, 1985. - С. 219]. Недоліком відомої конструкції є нерівномірність розподілу стебел льону по довжині стрічки. Найбільш близьким за технічною суттю та досягнутому результату є підбирач стрічки льону, що містить встановлені у технологічній послідовності підбираючий барабан з пальцями, транспортер, опорні колеса, снопов'язальний апарат або механізм для перевертання стрічки льону, притискач, виконаний у вигляді самоустановного у повздовжньо-вертикальній площині колеса [див. А.с. СССР № 429774 А01Д 45/06, 1974]. Суттєвим недоліком такого підбирача стрічки льону є перекіс стебел у стрічці льону, що приводить до її нерівномірності по товщині та розтягнутості. В основу даної корисної моделі поставлено завдання у відомому підбирачі стрічки льону шляхом зміни конструкції отримати новини технічний результат, що виражається у вирівнюванні стрічки льону. Поставлене завдання вирішується таким чином. У відомому підбирачі стрічки льону, що містить встановлені у технологічній послідовності підбираючий барабан з пальцями, транспортер, опорні колеса, снопов'язальний апарат або механізм для перевертання стрічки льону, притискач, що виконаний у вигляді самоустановного у повздовжньо-вертикальній площині колеса згідно з запропонованою корисною моделлю, оснастити підбирач встановленим всередині транспортера механізмом струшування та механізмом вирівнювання стрічки льону, при цьому останній закріплений з торців транспортера. Крім того механізм вирівнювання виконати у вигляді паралелограмного механізму, з'єднаного з підбійкою з регульованою висотою та кутом її нахилу, при цьому підбійка виконана у вигляді дошки з ребрами у формі трикутної призми зі стороною, розміщеною перпендикулярно до площини дошки. До того ж механічний струшувач виконаний у вигляді ланцюгової передачі з кулачками, один з яких змонтований на веденому валі транспортера, а інший - на валі проміжної зірочки ланцюгової пе 00 CM О) а> 928 редачі, кулачки встановлені з можливістю руху один на зустріч другому. На кресленнях, що додаються, зображений підбирач стрічки льону. На фіг. 1 - підбирач стрічки льону у загальному вигляді; на фіг. 2 - механізм підбору та вирівнювання стрічки льону; на фіг. З механізм струшування; на фіг. 4 - схематичне зображення підбирача стрічки льону у цілому. Підбирач стрічки льону (фіг. 1) містить кожух 1, раму 2 підбираючого пристрою, раму навіски 3, копіююче колесо 4. Механізм підбору та вирівнювання стрічки льону (фіг. 2) містить підбираючий барабан 5, напрямні 6, транспортер, що містить три нескінченні гумові паси 7 з пальцями 8; два симетрично розташовані з торців транспортера паралелограмних механізми, кожен з яких складається з кривошипів 9, 10, 11 та шатуна 12 до якого жорстко кріпиться стержень 13 та шарнірне стержень 14. Висота стержнів регулюється гайкою 15. На стержнях кріпиться пружина 16, небезпечна робота якої забезпечена стаканом 17. Стержні 13, 14, з іншого боку, шарнірно з'єднані з підбійкою 18 з ребрами 19. Механізм струшування (фіг. 3) містить ланцюгову передачу, що складається з ланцюга 20, ведучої зірочки 21, що кріпиться на валі веденого шківа 22 транспортера, веденої зірочки 23 на валу якої закріплений кулачок 24, проміжну зірочку 25 на валу якої закріплений кулачок 26. У цілому підбирач стрічки льону (фіг. 4) містить як основні конструктивних елементів наступні: кожух 1, раму 2 підбираючого пристрою, раму навіски 3, копіюючи колесо 4, підбираючий барабан 5, опорне колесо 27, виконаний у вигляді самоустановного у по \\\ \\\ \\\ \\\ ' вздовжньо-вертикальніи площині колеса притискач 28 та змінний вузол - снопов'язальний апарат 29, а в іншому варіанті виконання - механізм для перевертання стрічки льону (29, який на кресленнях не показано). Підбирач стрічки льону працює наступним чином. Під час руху підбирача стрічки льону пальці 8, розташовані на нескінченних гумових пасах 7, огинаючи підбираючий барабан 5, захоплюють стрічку льону, яка переноситься вгору гумовими пасами 7 вздовж напрямних 6. Ведучий кривошип 9 приводиться в рух від валу відбору потужності трактора через редуктор й приводить в рух ведені кривошипи 10 і 11. Далі рух через шатун 12 та стержні 13, 14 передається на підбійку 18 з ребрами 19. Підбійки 18 двох симетрично встановлених паралелограмних механізмів починають синхронно рухатись на зустріч одна одній та ударяти по стеблах; при цьому ребра 19 підбійки 18 будуть захвачувати стебла та рухати їх не даючи стеблам проковзувати по поверхні підбійки 18. Для того, щоб полегшити процес вирівнювання стрічки льону, що рухається по гумових пасах 7 та напрямним 6, вона періодично струшується, стебла при цьому розчіплюються, що полегшує їх вирівнювання підбійкою 18. Струшування відбувається під час послідовних ударів кулачків 24 і 26 по верхній гілці транспортера. Кулачки 24 і 26 закріплені на валах веденої 23 зірочки та проміжної зірочки 25 ланцюгової передачі. Стрічка починає вирівнюватись у зоні А-А і у зоні В-В відбувається остаточне вирівнювання. Удар підбійки о стебла амортизується пружиною 16. \\\\ ФІГ. 1 \\\ \\\ \\\ € -ИФ \\\ \\\ \\\ \\\ \\\ \\\ \\\ W X X VS г М« 826 \\\ \\\ \ч\ 928 Фіг. 4 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку etP. /
