Трифазний генератор

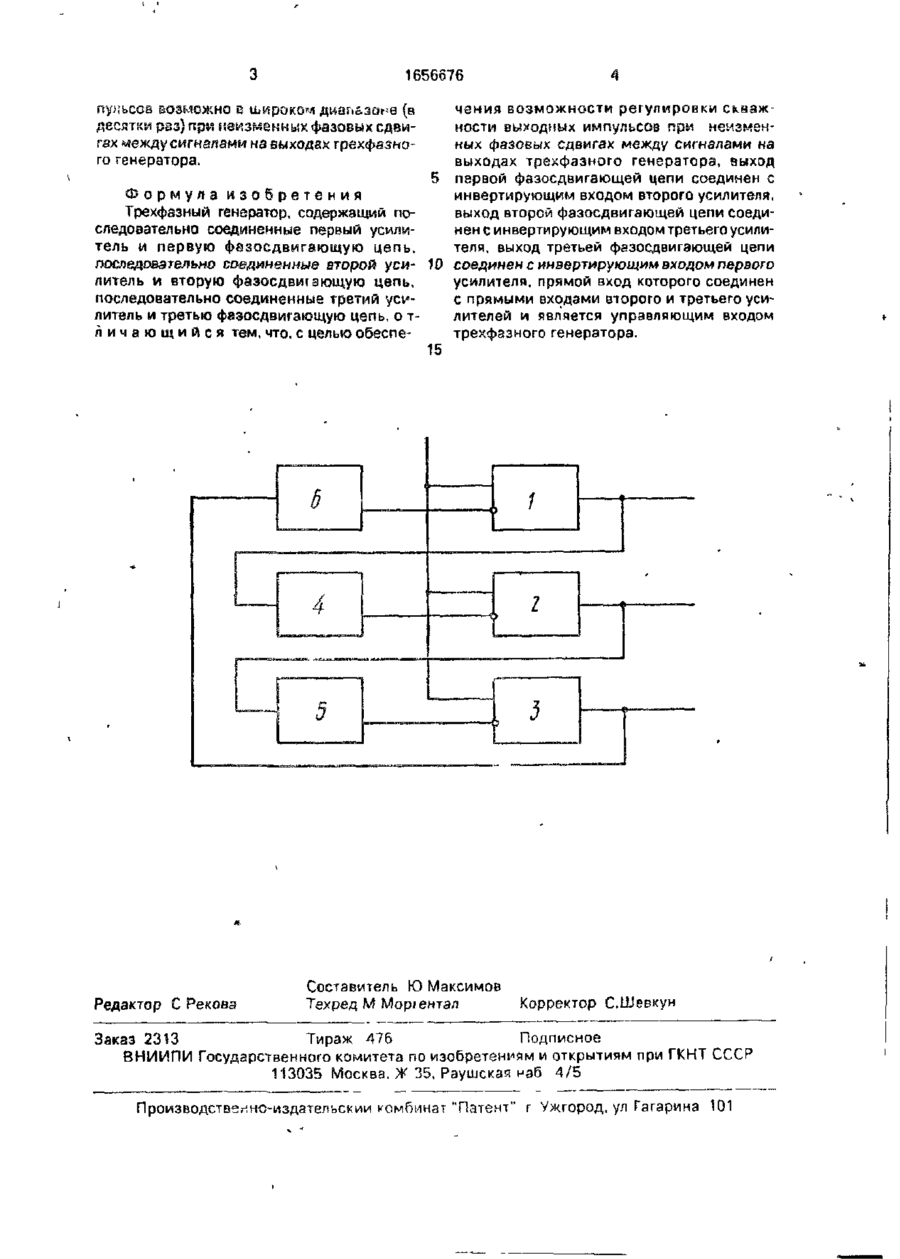

Изобретение относится к радиотехнике и связи Цель изобретения - обеспечение возможности регулировки скважности выходных импульсов при неизменных фазо вых сдвигах между сигналами на выходах трехфазного генератора Из за начальных Изобретение относится к радиотехнике и связи и может быть использовано в устройствах управления магнитоэлектрическими вентильными электродвигателями Цель изобретения - обеспечение возможности регулировки скважности выходных импульсов при неизменных фазовых сдвигах между сигналами на выходах трехфазного генератора На чертеже изображена структурная электрическая схема трехфазного генератора Трехфазный генератор содержит первый, второй и третий усилители 1-3 и первую вторую и третью фазосдвигающие цепи 4-6 Трехфазный генератор работает следующим образом При включении напряжения питания происходит увеличение на выходах первой, второй и третьей фазосдвигающих цепей 4-6 напряжений которые прикладываются к инвертирующим входам соответственно второго, третьего и первого усилителей 2-1 где флуктуации момент равенства входных напряжений на прямых и инвертирующих входах усилителей 1-3 а значит и изменение знака выходного сигнала наступит для одного из них раньше чем для других, что, в свою очередь приведет к возникновению генерации После окончания переходного процесса в генераторе устанавливается ус тойчивый режим автоколебаний с периодом и фазовым сдвигом между выходными сигналами, определяемыми параметрами фазосдвигающих цепей 4-6, а также скважностью выходных импульсов, зави сящей от напряжения приложенного v. управляющему входу трехфазного генератора 1 ил осуществляется сравнение их с управляющим напряжением на управляющем входе трехфазного генератора Из-за начальных флуктуации момент равенства входных напряжений на прямых и инвертирующих вхо дах первого, второго и третьего усилителей 1-3 а значит и изменение знака выходного сигнала, наступит для одного из них раньше, чем для других, в свою очередь, приведет к возникновению генерации После окончания переходного процесса в трехфазном генераторе устанавливается устойчивый режим автоколебаний с периодом Т и фазовым сдвигом между выходными сигналами 2л т/ф определяемым параметрами первой, второй и третьей фззосдвигающих цепей 4-6, а также скважностью выходных импульсов, зависящей от напряжения, приложенного к управляющему входу трехфазного генератора. Изменение скважности выходных им1 > 1656676 4 пульсов возможно в широком диап&зомв (в десятки раз) при неизменных фазовых сдвигах чежду сигналами на выходах трехфазного генератора. чения возможности регулировки скважности выходных импульсов при неизменных фазовых сдвигах между сигналами на выходах трехфазного генератора, выход первой фазосдвигающей цепи соединен с Формула изобретения инвертирующим входом второго усилителя, Трехфазный генератор, содержащий повыход второй фазосдвигающей цепи соедиследовательно соединенные первый усилинен с инвертирующим входом третьего усилитель и первую фазосдвигающую цепь, теля, выход третьей фазосдвигающей цепи последовательно соединенные второй уси- 10 соединен с инвертирующим входом первого литель и вторую фазосдвиїзющую цепь, усилителя, прямой вход которого соединен последовательно соединенные третий усис прямыми входами второго и третьего усилитель и третью фазосдвигающую цепь, о тлителей и является управляющим входом л и ч а ю щ и й с я тем, что, с целью обеспетрехфазного генератора. 15 Редактор С Рекова Составитель Ю Максимов Техред М Моргентэл Корректор С.Шевкун Заказ 2313 Тираж 476 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж 35, Раушская изб 4/5 Производственно-издательский комбинат "Патент" г Ужгород, ул Гагарина 101
