Асинхронний електродвигун

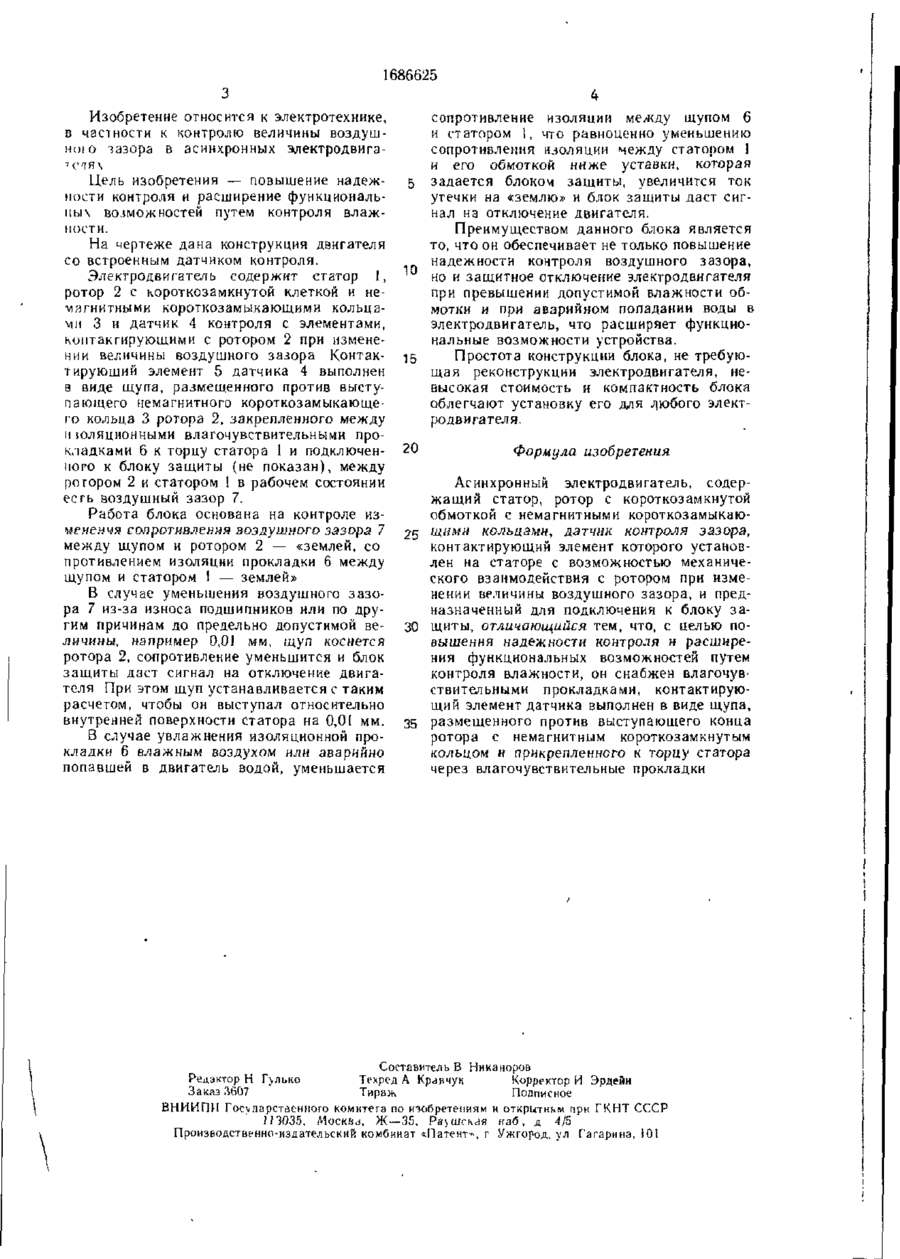

Изобретение относится к электротехнике Цель изобретения — повышение надежности контроля и расширение функциональных возможностей Электродвигатель с датчиком контроля содержит статор 1 и ротор 2 с короткозамкнутой обмоткой, снаб женной выступающим за торец статора 1 немагнитным короткозамыкающим кольцом 3 Датчик контроля 4 выполнен в виде щупа, расположенного напротив немагнитного короткозамыкающего кольца 3 с зазором Шуп закреплен на статоре 1 через влагочувствительные прокладки 6 и подключен к блоку зашиты Выполнение контактирующего элемента 5 датчика 4 в виде щупа, размещение его против немагнитного короткозамыкающего кольца 3 ротора 2 уменьшает количество ферромагнитной пыли, осаждаю щейся на них в процессе работы, и повышает надежность контроля, а установка влагочувствительных прокладок 6 расширяет функциональные возможности устройства и позволяет не только контролировать величину зазора, но и уровень влажности внутри двигателя 1 ил ОО СП і 1686625 Изобретение относится к электротехнике, в частности к контролю величины воздушною зазора в асинхронных электродвига? етя\ сопротивление изоляции между щупом 6 и статором I, что равноценно уменьшению сопротивления изоляции между статором 1 и его обмоткой ниже уставки, которая 5 задается блоком защиты, увеличится ток утечки на «землю» и блок защиты даст сигнал на отключение двигателя. Преимуществом данного блока является то, что он обеспечивает не только повышение надежности контроля воздушного зазора, 10 но и защитное отключение электродвигателя при превышении допустимой влажности обмотки и при аварийном попадании воды в электродвигатель, что расширяет функциональные возможности устройства. Простота конструкции блока, не требующая реконструкции электродвигателя, невысокая стоимость и компактность блока облегчают установку его для л,юбого электродвигателя. Цель изобретения — повышение надежности контроля и расширение функциональных возможностей путем контроля влажности. На чертеже дана конструкция двигателя со встроенным датчиком контроля. Электродвигатель содержит статор 1, ротор 2 с короткозамкнутой клеткой и нечягнитными короткозамыкающими кольцами 3 и датчик 4 контроля с элементами, контактирующими с ротором 2 при изменении величины воздушного зазора Контактирующий элемент 5 датчика 4 выполнен в виде щупа, размещенного против выступающего немагнитного короткозамыкающего кольца 3 ротора 2, закрепленного между и юляционными влагочувствительньши прокладками 6 к торцу статора 1 и подключен- 20 Формула изобретения ного к блоку защиты (не показан), между ротором 2 и статором 1 в рабочем состоянии Асинхронный электродвигатель, содересгь воздушный зазор 7. жащий статор, ротор с короткозамкнутой обмоткой с немагнитными короткозамыкаюРабота блока основана на контроле изменения сопротивления воздушного зазора 7 25 щими кольцами, датчик контроля зазора, между щупом и ротором 2 — «землей, со контактирующий элемент которого установпротивлением изоляции прокладки 6 между лен на статоре с возможностью механичещупом и статором 1 — землей» ского взаимодействия с ротором при изменении величины воздушного зазора, и предВ случае уменьшения воздушного зазоназначенный для подключения к блоку зара 7 из-за износа подшипников или по другим причинам до предельно допустимой ве- 30 щиты, отличающийся тем, что, с целью поличины, например 0,01 мм, щуп коснется вышения надежности контроля и расширеротора 2, сопротивление уменьшится и блок ния функциональных возможностей путем защиты даст сигнал на отключение двигаконтроля влажности, он снабжен влагочувтеля При этом щуп устанавливается с таким ствительными прокладками, контактируюрасчетом, чтобы он выступал относительно щий элемент датчика выполнен в виде щупа, внутренней поверхности статора на 0,01 мм. 35 размещенного против выступающего конца В случае увлажнения изоляционной проротора с немагнитным короткозамкнутым кладки 6 влажным воздухом или аварийно кольцом и прикрепленного к торцу статора попавшей в двигатель водой, уменьшается через влагочувствительные прокладки Составитель В Никаноров РедакторН Г>лько Техред А К а н ч у к Корректор И Эрдейи Заказ 3607 Тираж Подписное ВНИИ ПИ Государственного комитета по изобретениям и открытием при ГКНТ СССР 1ПО35, MOCKS j , Ж — 3 5 , Р а у ш с к а я иаб, д 4/5 Производственно-издательский комбинат «Патент*, г Ужгород, ул Гагарина, І0І
