Пристрій для вимірювання несиметрії напруг
Формула / Реферат
(57) Устройство для измерения несимметрии напряжений, содержащее последовательно соединенные входной блок, первый фильтр симметричных составляющих обратной последовательности и первый избирательный усилитель, последовательно соединенные первый детектор, первый аналого-цифровой преобразователь и первый отсчетный блок, а также шунт и фазометр, причем выход первого избирательного усилителя соединен с входом первого детектора и первым входом фазометра, отличающееся тем, что в него введены последовательно соединенные второй фильтр симметричных составляющих обратной последовательности и второй избирательный усилитель, последовательно соединенные второй детектор, второй аналого-цифровой преобразователь и второй отсчетный блок, последовательно соединенные третий аналого-цифровой преобразователь и третий отсчетный блок, при чем первый, второй, третий выходы шунта соединены с соответствующими входами второго фильтра симметричных составляющих обратной последовательности, выход второго избирательного усилителя подключен ко входу второго детектора и второму входу фазометра, выход которого соединен с входом третьего аналого-цифрового преобразователя.
Текст

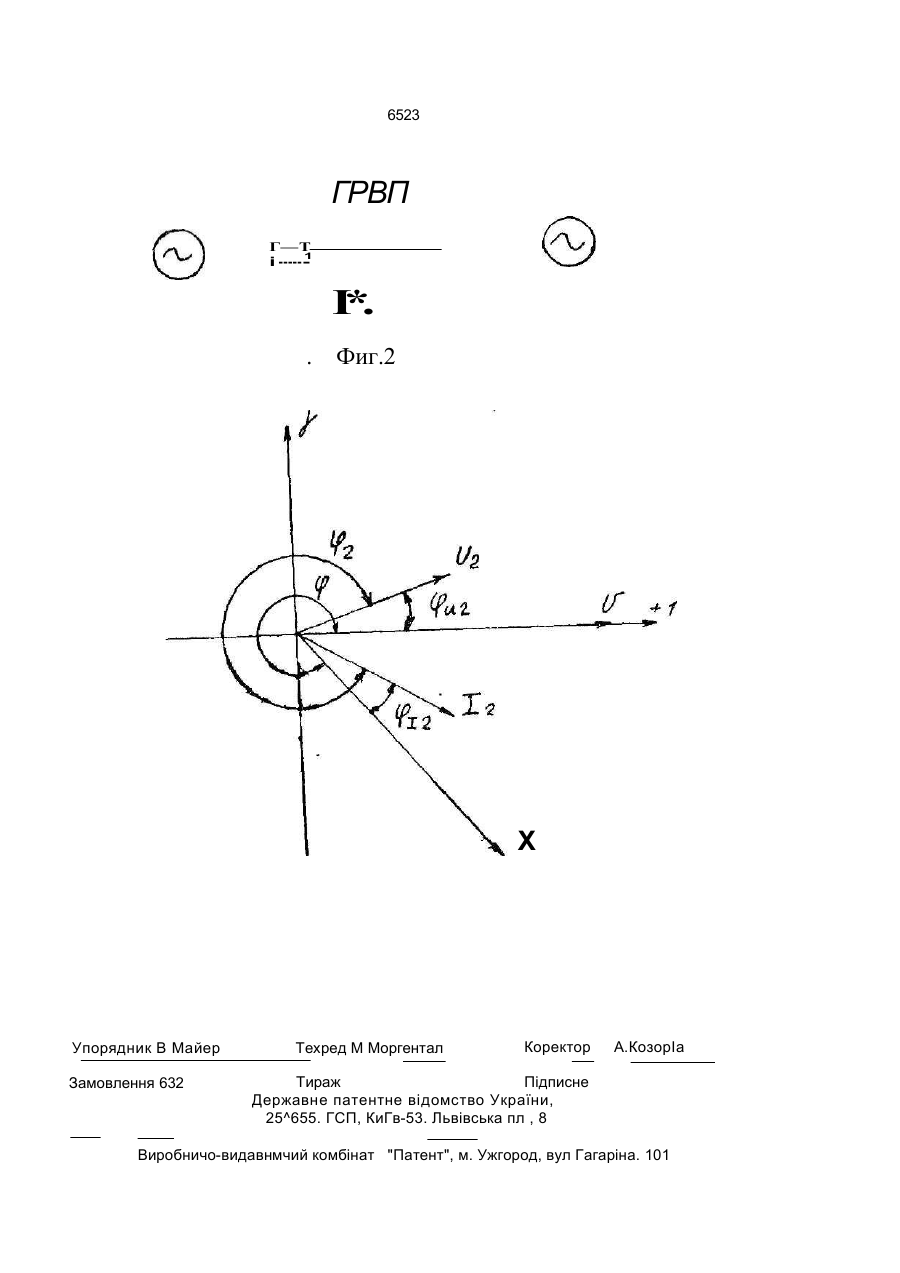

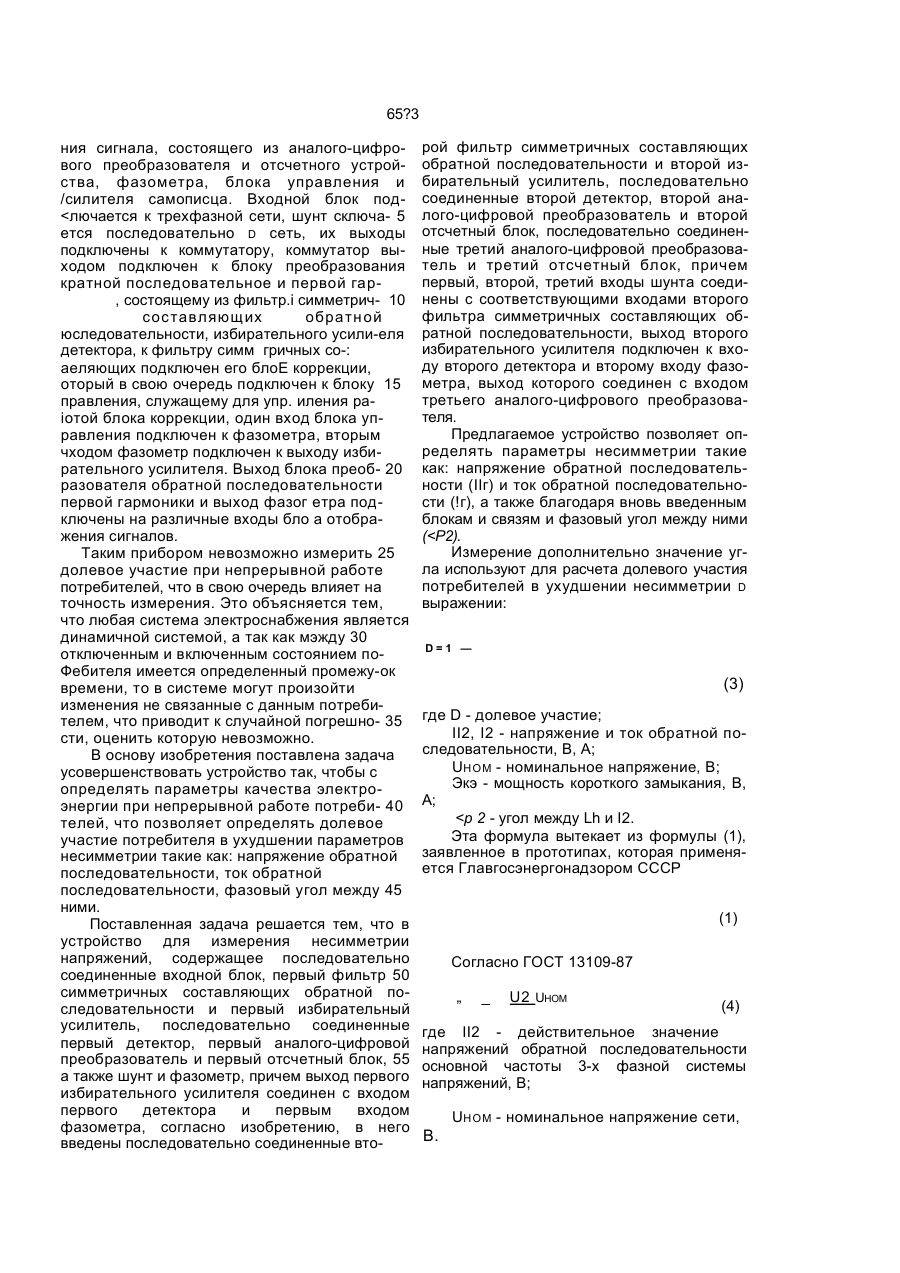

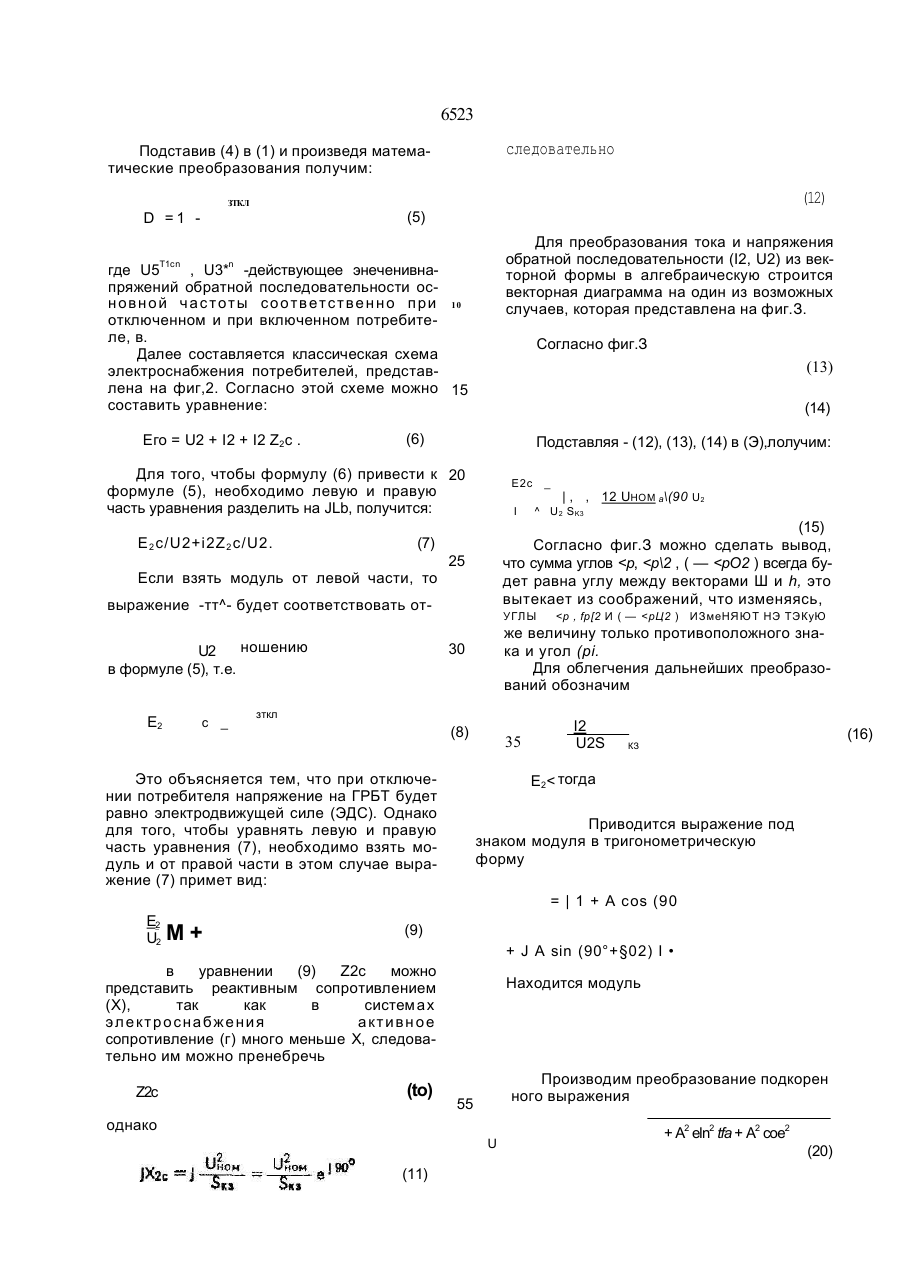

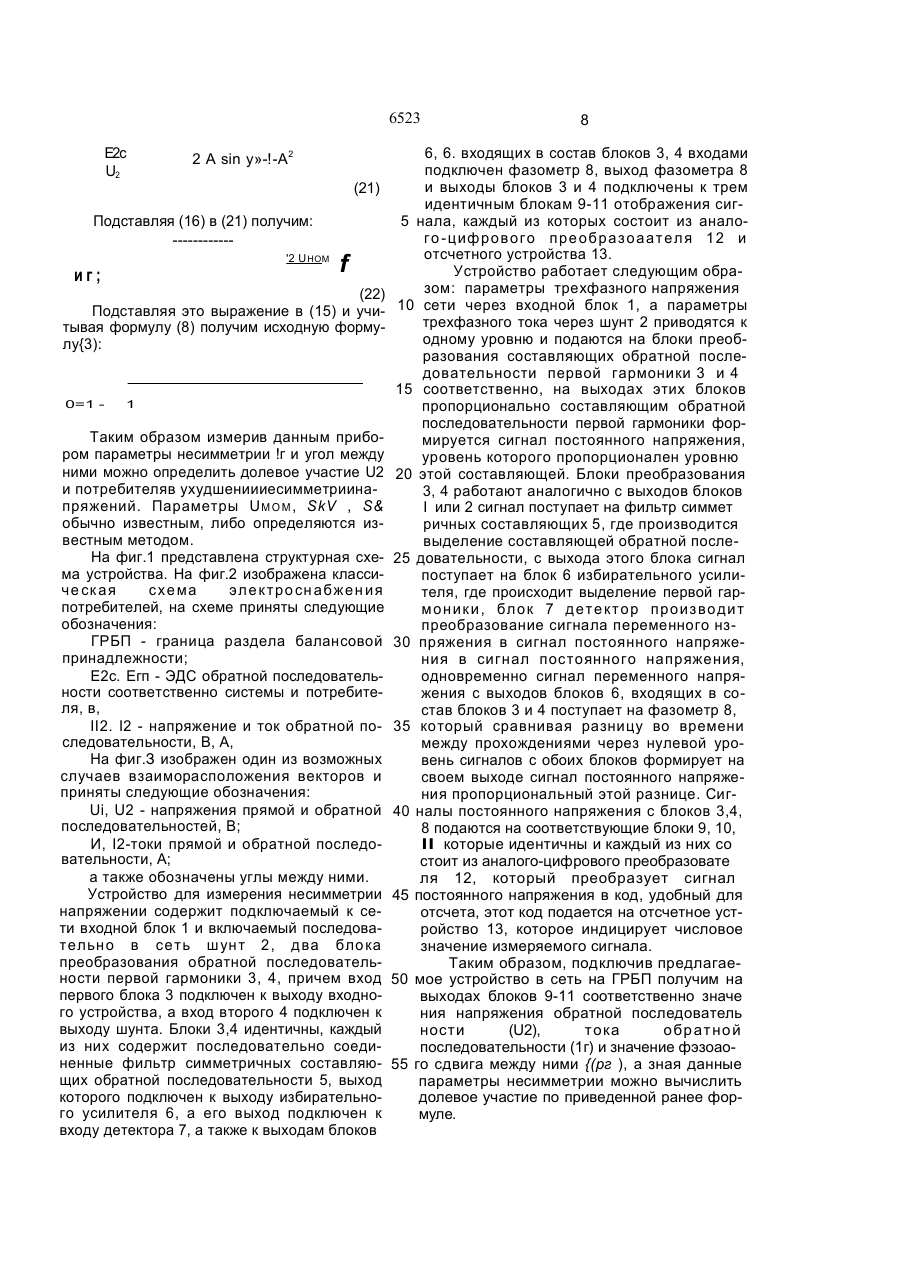

Устройство для измерения иесимметрии напряжений, содержащее последовательно соединенные входной блок, первый фильтр симметричных составляющих обратной по следовательности и первый избирательный усилитель, последовательно соединенные первый детектор, первый аналого-цифровой преобразователь и первый отсчетный блок, а также шунт и фазометр, причем выход первого избирательного усилителя соединен с входом первого детектора и первым входом фазометра, о т л и ч а ю щ е е с я тем, что в него введены последовательно соединенные второй фильтр симметричных составляющих обратной последовательности и второй избирательный усилитель, последовательно соединенные второй детектор, второй аналого-цифровой преобразователь и второй отсчетный блок, последовательно соединенные третий аналого-цифровой преобразователь и третий отсчетный блок, причем первый, второй, третий выходы шунта соединены с соответствующими входами второго фильтра симметричных составляющих обратной последовательности, выход второго избирательного усилителя подключен к входу второго детектора и второму входу фазометра, выход которого соединен с входом третьего аналого-цифрового преобразователя. Изобретение относится к электроизмерительной технике, а именно к устройствам измерения несимметрии напряжений трехфазных систем. Известно устройство для измерения амплитудно-фаэовой несимметрии трехфазной системы переменных напряжений, содержащее трехфазный генератор модулирующих напряжений, модуляторы, блоки фазового сдвига, выходной фильтр, датчик знака приращений выходного сигнала фильтра, логических ячеек, дешифратора, двоичного счетчика, генератора импульсов сдвига /1 /. К недостаткам устройства следует отне сти невозможность определения им долевого участия потребителей а ухудшении несимметрии напряжений. Наиболее близким по технической сущности к заявляемому устройству является выбранное в качестве прототипа устройство для измерения параметров несимметрии[2], содержащее сходной блок, шунт, блок преобразовамия составляющих обратной последовательности первой гармоники, состоящий из последовательно соединенных фильтра симметричных составляющих обратной последовательности, избирательного усилителя и детектора, блок отображе ю 65?3 ния сигнала, состоящего из аналого-цифрового преобразователя и отсчетного устройства, фазометра, блока управления и /силителя самописца. Входной блок под
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measurement of dissymmetry of voltages
Автори англійськоюMaier Viktor Yakovych, Maschenko Oleksandr Yakovych
Назва патенту російськоюУстройство для измерения несимметричности напряжений
Автори російськоюМайер Виктор Яковлевич, Мащенко Александр Яковлевич
МПК / Мітки
МПК: G01R 29/00
Мітки: вимірювання, напруг, несиметрії, пристрій
