Пристрій для зменшення вологи палива в газогенераторі

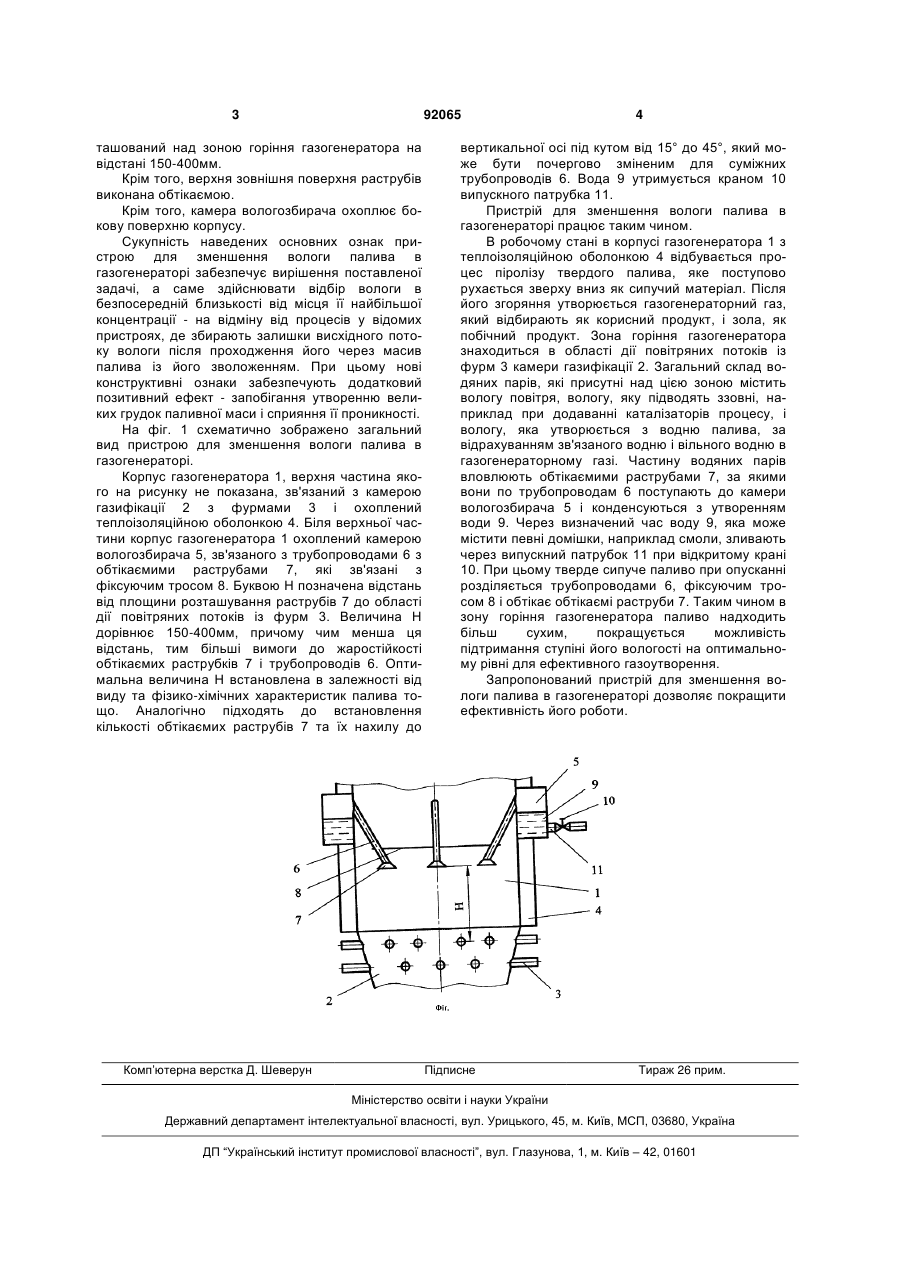

1. Пристрій для зменшення вологи палива в газогенераторі, який містить трубопровід, вхідна 3 92065 ташований над зоною горіння газогенератора на відстані 150-400мм. Крім того, верхня зовнішня поверхня раструбів виконана обтікаємою. Крім того, камера вологозбирача охоплює бокову поверхню корпусу. Сукупність наведених основних ознак пристрою для зменшення вологи палива в газогенераторі забезпечує вирішення поставленої задачі, а саме здійснювати відбір вологи в безпосередній близькості від місця її найбільшої концентрації - на відміну від процесів у відомих пристроях, де збирають залишки висхідного потоку вологи після проходження його через масив палива із його зволоженням. При цьому нові конструктивні ознаки забезпечують додатковий позитивний ефект - запобігання утворенню великих грудок паливної маси і сприяння її проникності. На фіг. 1 схематично зображено загальний вид пристрою для зменшення вологи палива в газогенераторі. Корпус газогенератора 1, верхня частина якого на рисунку не показана, зв'язаний з камерою газифікації 2 з фурмами 3 і охоплений теплоізоляційною оболонкою 4. Біля верхньої частини корпус газогенератора 1 охоплений камерою вологозбирача 5, зв'язаного з трубопроводами 6 з обтікаємими раструбами 7, які зв'язані з фіксуючим тросом 8. Буквою Н позначена відстань від площини розташування раструбів 7 до області дії повітряних потоків із фурм 3. Величина Н дорівнює 150-400мм, причому чим менша ця відстань, тим більші вимоги до жаростійкості обтікаємих раструбків 7 і трубопроводів 6. Оптимальна величина Н встановлена в залежності від виду та фізико-хімічних характеристик палива тощо. Аналогічно підходять до встановлення кількості обтікаємих раструбів 7 та їх нахилу до Комп’ютерна верстка Д. Шеверун 4 вертикальної осі під кутом від 15° до 45°, який може бути почергово зміненим для суміжних трубопроводів 6. Вода 9 утримується краном 10 випускного патрубка 11. Пристрій для зменшення вологи палива в газогенераторі працює таким чином. В робочому стані в корпусі газогенератора 1 з теплоізоляційною оболонкою 4 відбувається процес піролізу твердого палива, яке поступово рухається зверху вниз як сипучий матеріал. Після його згоряння утворюється газогенераторний газ, який відбирають як корисний продукт, і зола, як побічний продукт. Зона горіння газогенератора знаходиться в області дії повітряних потоків із фурм 3 камери газифікації 2. Загальний склад водяних парів, які присутні над цією зоною містить вологу повітря, вологу, яку підводять ззовні, наприклад при додаванні каталізаторів процесу, і вологу, яка утворюється з водню палива, за відрахуванням зв'язаного водню і вільного водню в газогенераторному газі. Частину водяних парів вловлюють обтікаємими раструбами 7, за якими вони по трубопроводам 6 поступають до камери вологозбирача 5 і конденсуються з утворенням води 9. Через визначений час воду 9, яка може містити певні домішки, наприклад смоли, зливають через випускний патрубок 11 при відкритому крані 10. При цьому тверде сипуче паливо при опусканні розділяється трубопроводами 6, фіксуючим тросом 8 і обтікає обтікаємі раструби 7. Таким чином в зону горіння газогенератора паливо надходить більш сухим, покращується можливість підтримання ступіні його вологості на оптимальному рівні для ефективного газоутворення. Запропонований пристрій для зменшення вологи палива в газогенераторі дозволяє покращити ефективність його роботи. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
