Сітка дротова ткана

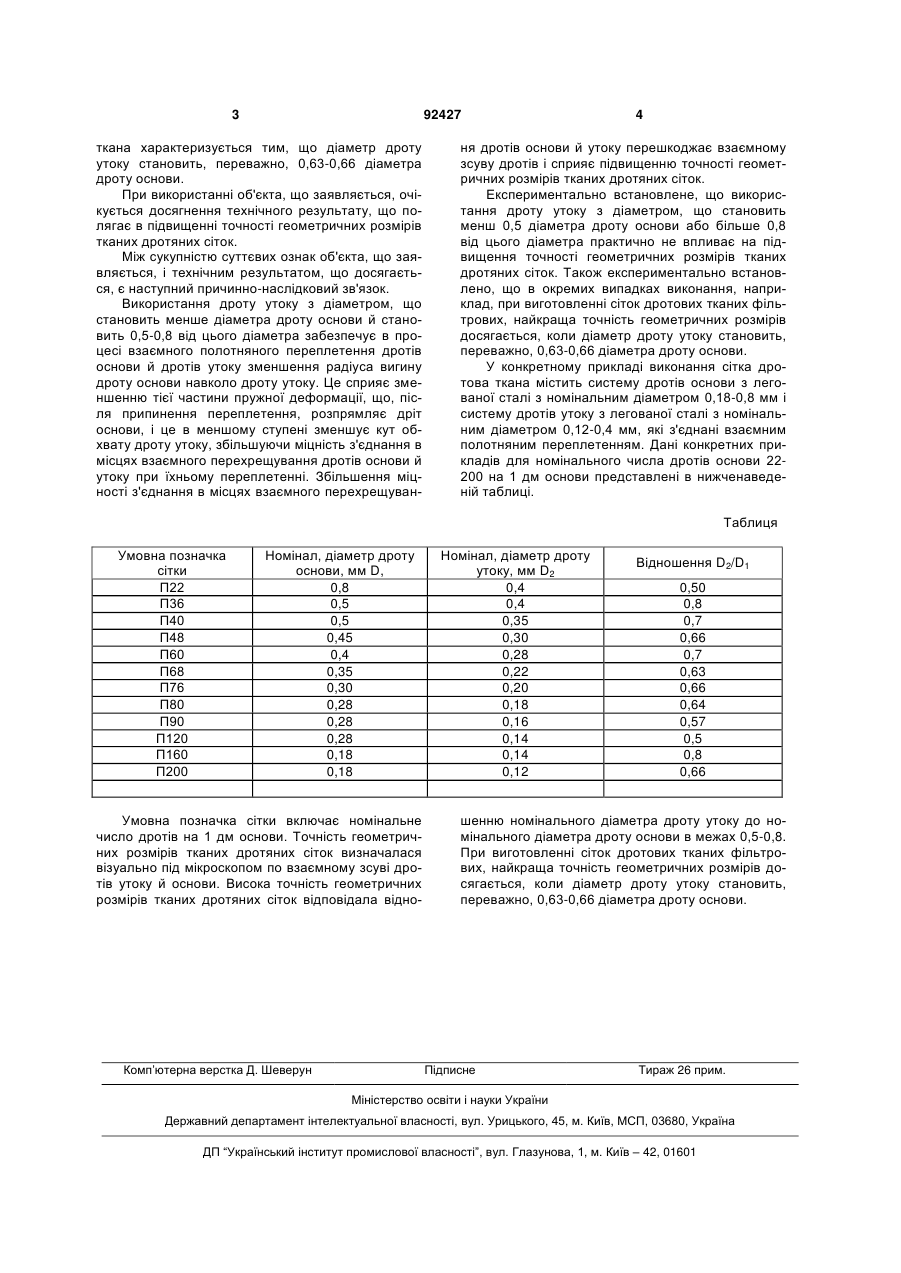

1. Сітка дротова ткана, що містить систему дротів основи й систему дротів утоку, які з'єднані взаємним полотняним переплетенням, яка відрізняється тим, що діаметр дроту утоку становить 0,5-0,8 діаметра дроту основи. 2. Сітка за п. 1, яка відрізняється тим, що діаметр дроту утоку становить, переважно, 0,63-0,66 діаметра дроту основи. (19) (21) a200908990 (22) 31.08.2009 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) СТРАХОВ ОЛЕКСАНДР МИКОЛАЙОВИЧ (73) СТРАХОВ ОЛЕКСАНДР МИКОЛАЙОВИЧ (56) RU 31523 U1; 20.08.2003 JP 55145106 A; 12.11.1980 JP 9253431 A; 30.09.1997 JP 11292922 A; 26.10.1999 CN 101362284 A; 11.02.2009 3 92427 ткана характеризується тим, що діаметр дроту утоку становить, переважно, 0,63-0,66 діаметра дроту основи. При використанні об'єкта, що заявляється, очікується досягнення технічного результату, що полягає в підвищенні точності геометричних розмірів тканих дротяних сіток. Між сукупністю суттєвих ознак об'єкта, що заявляється, і технічним результатом, що досягається, є наступний причинно-наслідковий зв'язок. Використання дроту утоку з діаметром, що становить менше діаметра дроту основи й становить 0,5-0,8 від цього діаметра забезпечує в процесі взаємного полотняного переплетення дротів основи й дротів утоку зменшення радіуса вигину дроту основи навколо дроту утоку. Це сприяє зменшенню тієї частини пружної деформації, що, після припинення переплетення, розпрямляє дріт основи, і це в меншому ступені зменшує кут обхвату дроту утоку, збільшуючи міцність з'єднання в місцях взаємного перехрещування дротів основи й утоку при їхньому переплетенні. Збільшення міцності з'єднання в місцях взаємного перехрещуван 4 ня дротів основи й утоку перешкоджає взаємному зсуву дротів і сприяє підвищенню точності геометричних розмірів тканих дротяних сіток. Експериментально встановлене, що використання дроту утоку з діаметром, що становить менш 0,5 діаметра дроту основи або більше 0,8 від цього діаметра практично не впливає на підвищення точності геометричних розмірів тканих дротяних сіток. Також експериментально встановлено, що в окремих випадках виконання, наприклад, при виготовленні сіток дротових тканих фільтрових, найкраща точність геометричних розмірів досягається, коли діаметр дроту утоку становить, переважно, 0,63-0,66 діаметра дроту основи. У конкретному прикладі виконання сітка дротова ткана містить систему дротів основи з легованої сталі з номінальним діаметром 0,18-0,8 мм і систему дротів утоку з легованої сталі з номінальним діаметром 0,12-0,4 мм, які з'єднані взаємним полотняним переплетенням. Дані конкретних прикладів для номінального числа дротів основи 22200 на 1 дм основи представлені в нижченаведеній таблиці. Таблиця Умовна позначка сітки П22 П36 П40 П48 П60 П68 П76 П80 П90 П120 П160 П200 Номінал, діаметр дроту основи, мм D, 0,8 0,5 0,5 0,45 0,4 0,35 0,30 0,28 0,28 0,28 0,18 0,18 Умовна позначка сітки включає номінальне число дротів на 1 дм основи. Точність геометричних розмірів тканих дротяних сіток визначалася візуально під мікроскопом по взаємному зсуві дротів утоку й основи. Висока точність геометричних розмірів тканих дротяних сіток відповідала відно Комп’ютерна верстка Д. Шеверун Номінал, діаметр дроту утоку, мм D2 0,4 0,4 0,35 0,30 0,28 0,22 0,20 0,18 0,16 0,14 0,14 0,12 Відношення D2/D1 0,50 0,8 0,7 0,66 0,7 0,63 0,66 0,64 0,57 0,5 0,8 0,66 шенню номінального діаметра дроту утоку до номінального діаметра дроту основи в межах 0,5-0,8. При виготовленні сіток дротових тканих фільтрових, найкраща точність геометричних розмірів досягається, коли діаметр дроту утоку становить, переважно, 0,63-0,66 діаметра дроту основи. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
