Безфториста безборна титанова емаль

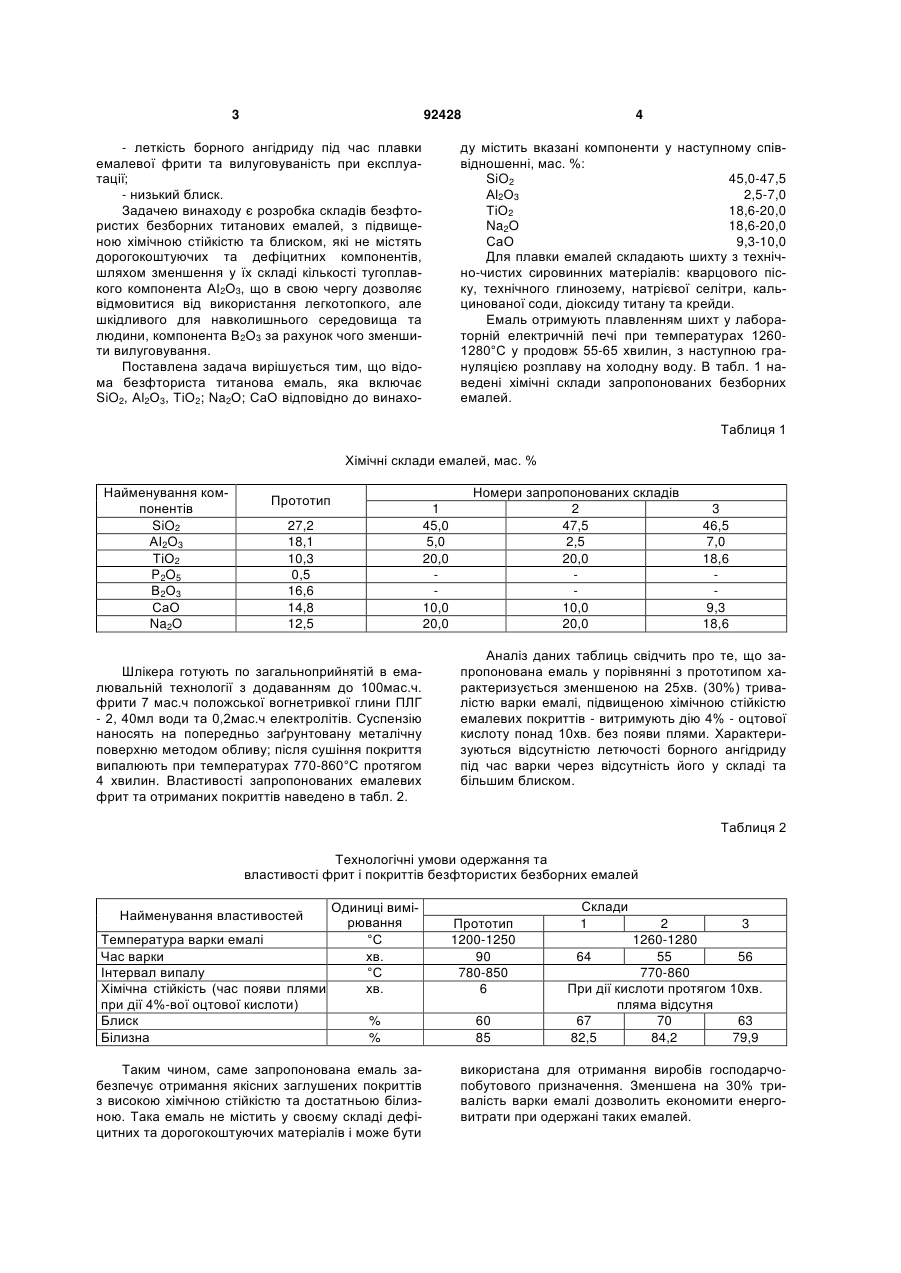

Безфториста безборна титанова емаль, що містить SiO2, Аl2О3, ТіO2, Na2O, СаО, яка відрізняється тим, що вона містить вказані компоненти у наступному співвідношенні, мас.%: SiO2 45,0-47,5 Аl2О3 2,5-7,0 ТіO2 18,6-20,0 Na2O 18,6-20,0 СаО 9,3 10,0. (19) (21) a200910171 (22) 07.10.2009 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) БІЛИЙ ЯКІВ ІВАНОВИЧ, МІНАКОВА НАТАЛІЯ ОЛЕКСАНДРІВНА, КИСЛИЧНА РАЇСА ІВАНІВНА (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ" (56) UA 52075 C2 15.01.2006 EP 343815 A2 29.11.1989 WO 2006124415 A2 10.05.2006 EP 1627863 A102.12.2004 3 92428 - леткість борного ангідриду під час плавки емалевої фрити та вилуговуваність при експлуатації; - низький блиск. Задачею винаходу є розробка складів безфтористих безборних титанових емалей, з підвищеною хімічною стійкістю та блиском, які не містять дорогокоштуючих та дефіцитних компонентів, шляхом зменшення у їх складі кількості тугоплавкого компонента АІ2О3, що в свою чергу дозволяє відмовитися від використання легкотопкого, але шкідливого для навколишнього середовища та людини, компонента В2О3 за рахунок чого зменшити вилуговування. Поставлена задача вирішується тим, що відома безфториста титанова емаль, яка включає SiO2, Аl2О3, ТіO2; Na2O; СаО відповідно до винахо 4 ду містить вказані компоненти у наступному співвідношенні, мас. %: SiO2 45,0-47,5 Аl2О3 2,5-7,0 ТіO2 18,6-20,0 Na2O 18,6-20,0 СаО 9,3-10,0 Для плавки емалей складають шихту з технічно-чистих сировинних матеріалів: кварцового піску, технічного глинозему, натрієвої селітри, кальцинованої соди, діоксиду титану та крейди. Емаль отримують плавленням шихт у лабораторній електричній печі при температурах 12601280°С у продовж 55-65 хвилин, з наступною грануляцією розплаву на холодну воду. В табл. 1 наведені хімічні склади запропонованих безборних емалей. Таблиця 1 Хімічні склади емалей, мас. % Найменування компонентів SiO2 АІ2O3 ТiO2 P2O5 В2О3 СаО Na2O Прототип 27,2 18,1 10,3 0,5 16,6 14,8 12,5 Шлікера готують по загальноприйнятій в емалювальній технології з додаванням до 100мас.ч. фрити 7 мас.ч положської вогнетривкої глини ПЛГ - 2, 40мл води та 0,2мас.ч електролітів. Суспензію наносять на попередньо заґрунтовану металічну поверхню методом обливу; після сушіння покриття випалюють при температурах 770-860°С протягом 4 хвилин. Властивості запропонованих емалевих фрит та отриманих покриттів наведено в табл. 2. 1 45,0 5,0 20,0 10,0 20,0 Номери запропонованих складів 2 47,5 2,5 20,0 10,0 20,0 3 46,5 7,0 18,6 9,3 18,6 Аналіз даних таблиць свідчить про те, що запропонована емаль у порівнянні з прототипом характеризується зменшеною на 25хв. (30%) тривалістю варки емалі, підвищеною хімічною стійкістю емалевих покриттів - витримують дію 4% - оцтової кислоту понад 10хв. без появи плями. Характеризуються відсутністю летючості борного ангідриду під час варки через відсутність його у складі та більшим блиском. Таблиця 2 Технологічні умови одержання та властивості фрит і покриттів безфтористих безборних емалей Одиниці вимірювання Температура варки емалі °С Час варки хв. Інтервал випалу °С Хімічна стійкість (час появи плями xв. при дії 4%-вої оцтової кислоти) Блиск % Білизна % Найменування властивостей Таким чином, саме запропонована емаль забезпечує отримання якісних заглушених покриттів з високою хімічною стійкістю та достатньою білизною. Така емаль не містить у своєму складі дефіцитних та дорогокоштуючих матеріалів і може бути Прототип 1200-1250 90 780-850 6 60 85 Склади 1 2 3 1260-1280 64 55 56 770-860 При дії кислоти протягом 10хв. пляма відсутня 67 70 63 82,5 84,2 79,9 використана для отримання виробів господарчопобутового призначення. Зменшена на 30% тривалість варки емалі дозволить економити енерговитрати при одержані таких емалей. 5 Комп’ютерна верстка Т. Чепелева 92428 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
