Пристрій для захисту від перенапруг (пзпн)

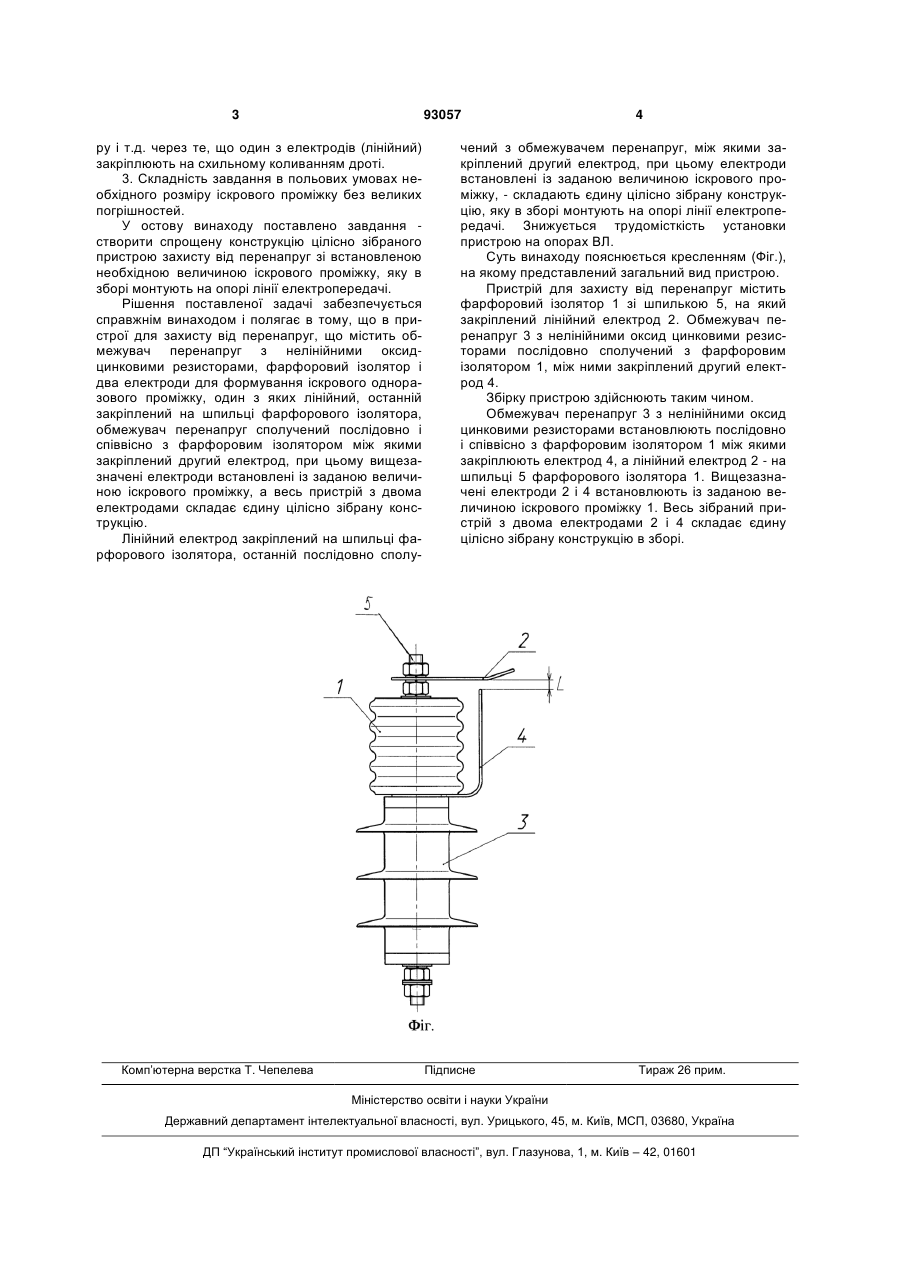

Пристрій для захисту від перенапруг, що містить обмежувач перенапруг з нелінійними оксидцинковими резисторами, фарфоровий ізолятор і два електроди для формування іскрового однократного проміжку, один з яких лінійний, який відрізняється тим, що лінійний електрод закріплений на шпильці фарфорового ізолятора, обмежувач перенапруг сполучений послідовно і співвісно з фарфоровим ізолятором, між якими закріплений другий електрод, при цьому вищезазначені електроди встановлені із заданою величиною іскрового проміжку, а весь пристрій з двома електродами складає єдину цілісно зібрану конструкцію. Винахід відноситься до електротехніки, зокрема для захисту високовольтних ліній від індукованих перенапруг і перенапруг при прямих ударах блискавок. Відомі пристрої для захисту від перенапруг з багатократним іскровим проміжком і робочим резистором, ув'язнені в захисний фарфоровий кожух. Робочий резистор, виконаний із зерен чорного карбіду кремнію і рідкого скла як зв'язуючого, має нелінійну вольт амперну характеристику, (див. книгу «Техніка високої напруги» М.Е.Ієрусалімов, Н.Н.Орлов. Видавець Київський університет, 1967р. стор.342-343; Патент США №4035693 по М. кл Н02Н3/22, 1977р.). До недоліків відомих рішень слід віднести складність (трудомісткість) виготовлення багатократного іскрового проміжку, недостатню здібність карбідокремнієвого робочого резистора до розсіювання великих енергій, виникнення супроводжую чого струму робочої частоти (t=50Гц) після загасання хвиль грозових перенапруг. За найближчий аналог прийнято пристрій захисту від перенапруг, що містить обмежувач перенапруг з нелінійними оксид-цинковими резисторами, фарфоровий ізолятор і два електроди для формування іскрового одноразового проміжку, один з електродів лінійний. Збірку всього пристрою здійснюють н£ лінії. Необхідну величину іскрового проміжку встановлюють на стадії монтажу також на лінії відповідно з «Керівництва по експлуатації». (див. Інформаційно-довідкове видання «Новини електротехніки» №5 (47) 2007р. ЗАТ «МЗВА».) До недоліків відомого рішення відноситься: 1. Трудомісткість установки пристрою на опорах ВЛ у зв'язку з необхідністю збірки в польових умовах на висоті опори. 2. Неможливість збереження постійної величини іскрового проміжку в складних погодних умовах, наприклад при «танці проводів», поривах віт UA (11) 93057 (13) (21) a200805023 (22) 18.04.2008 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) КУЛЬМАТИЦЬКИЙ ВОЛОДИМИР ВОЛОДИМИРОВИЧ, КУКС СЕРГІЙ ВОЛОДИМИРОВИЧ, ШУМІЛОВ ЮРІЙ МИКОЛАЙОВИЧ, ШУМІЛОВ МИХАЙЛО ЮРІЙОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "НАУКОВОДОСЛІДНИЙ ІНСТИТУТ ВИСОКИХ НАПРУГ" (56) US 4035693, H02H 3/22, 12.07.1977 GB 592843, H01T 1/10, 1/00, 01.10.1947 SU 1018200, H03K 3/53, 15.05.1983 US 2003/0107857, H02H 9/00, 12.06.2003 DE 913660, H01B 17/46, 17/42, 18.06.1954 SU 968861, H01B 17/22, 23.10.1982 SU 155850, H01T 4/20, 15.08.1962 SU 1408460, H01C 7/12, 07.07.1987 C2 2 (19) 1 3 93057 ру і т.д. через те, що один з електродів (лінійний) закріплюють на схильному коливанням дроті. 3. Складність завдання в польових умовах необхідного розміру іскрового проміжку без великих погрішностей. У остову винаходу поставлено завдання створити спрощену конструкцію цілісно зібраного пристрою захисту від перенапруг зі встановленою необхідною величиною іскрового проміжку, яку в зборі монтують на опорі лінії електропередачі. Рішення поставленої задачі забезпечується справжнім винаходом і полягає в тому, що в пристрої для захисту від перенапруг, що містить обмежувач перенапруг з нелінійними оксидцинковими резисторами, фарфоровий ізолятор і два електроди для формування іскрового одноразового проміжку, один з яких лінійний, останній закріплений на шпильці фарфорового ізолятора, обмежувач перенапруг сполучений послідовно і співвісно з фарфоровим ізолятором між якими закріплений другий електрод, при цьому вищезазначені електроди встановлені із заданою величиною іскрового проміжку, а весь пристрій з двома електродами складає єдину цілісно зібрану конструкцію. Лінійний електрод закріплений на шпильці фарфорового ізолятора, останній послідовно сполу Комп’ютерна верстка Т. Чепелева 4 чений з обмежувачем перенапруг, між якими закріплений другий електрод, при цьому електроди встановлені із заданою величиною іскрового проміжку, - складають єдину цілісно зібрану конструкцію, яку в зборі монтують на опорі лінії електропередачі. Знижується трудомісткість установки пристрою на опорах ВЛ. Суть винаходу пояснюється кресленням (Фіг.), на якому представлений загальний вид пристрою. Пристрій для захисту від перенапруг містить фарфоровий ізолятор 1 зі шпилькою 5, на який закріплений лінійний електрод 2. Обмежувач перенапруг 3 з нелінійними оксид цинковими резисторами послідовно сполучений з фарфоровим ізолятором 1, між ними закріплений другий електрод 4. Збірку пристрою здійснюють таким чином. Обмежувач перенапруг 3 з нелінійними оксид цинковими резисторами встановлюють послідовно і співвісно з фарфоровим ізолятором 1 між якими закріплюють електрод 4, а лінійний електрод 2 - на шпильці 5 фарфорового ізолятора 1. Вищезазначені електроди 2 і 4 встановлюють із заданою величиною іскрового проміжку 1. Весь зібраний пристрій з двома електродами 2 і 4 складає єдину цілісно зібрану конструкцію в зборі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
