Пристрій для променевого обігріву та нагрівання повітря

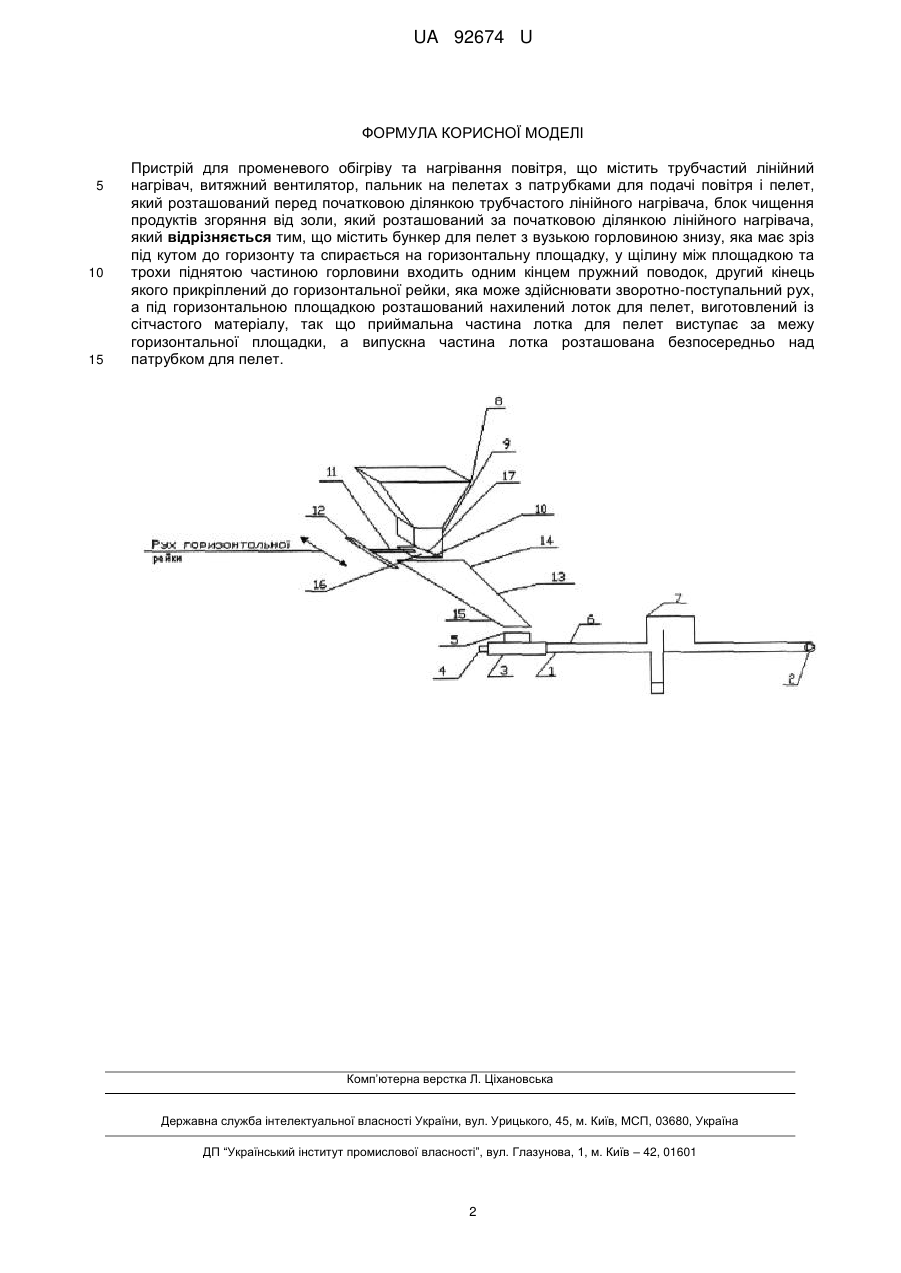

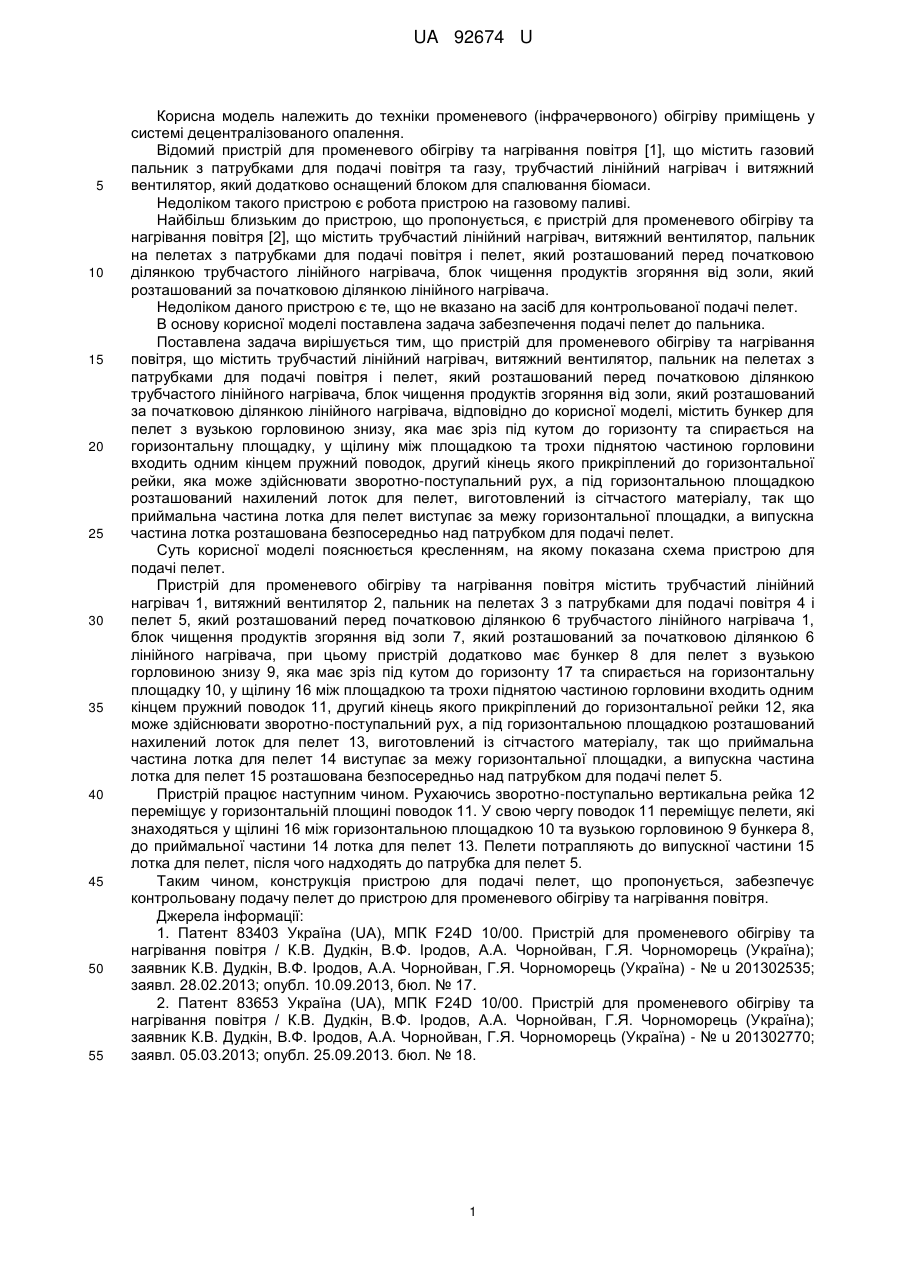

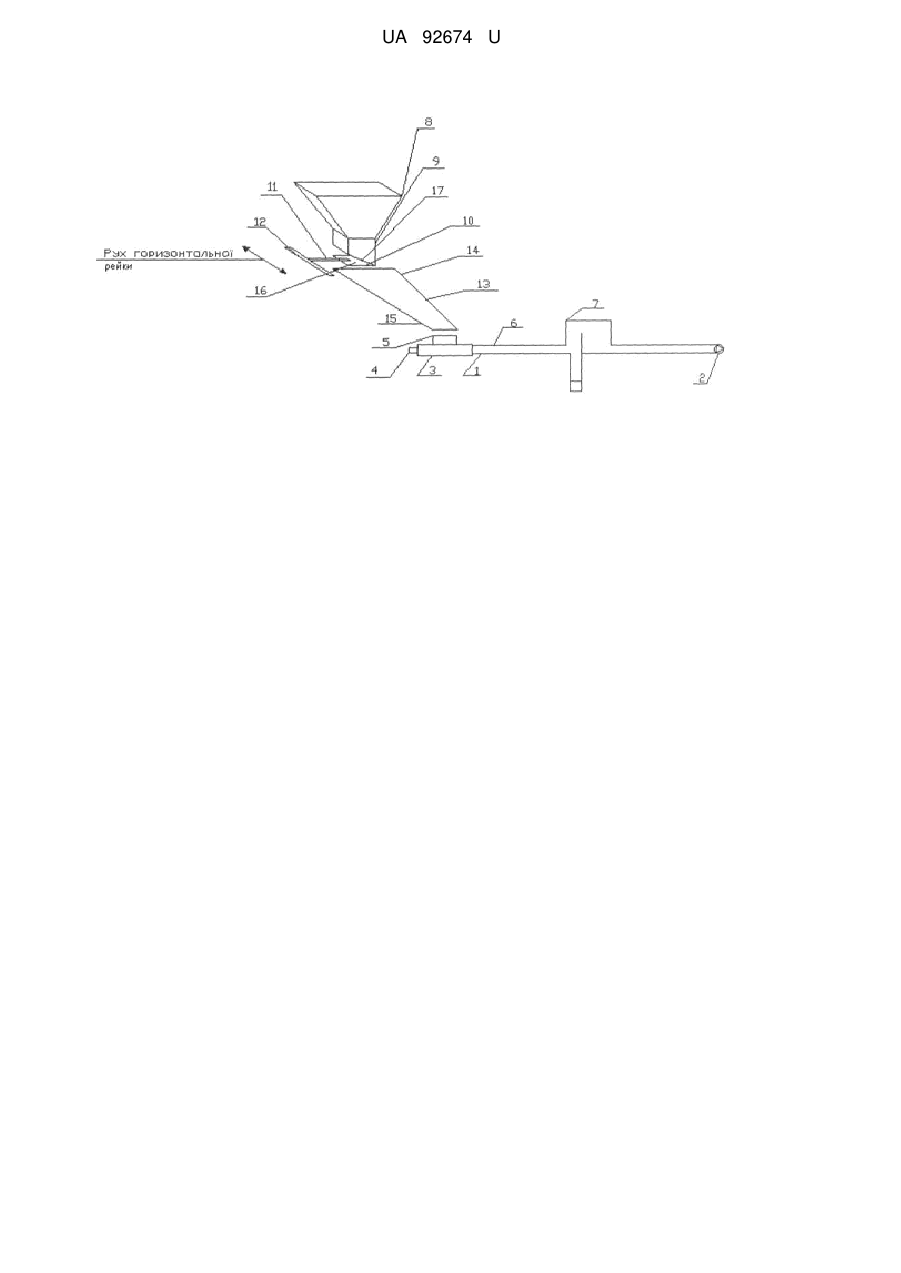

Реферат: Пристрій для променевого обігріву та нагрівання повітря містить трубчастий лінійний нагрівач, витяжний вентилятор, пальник на пелетах з патрубками для подачі повітря і пелет, який розташований перед початковою ділянкою трубчастого лінійного нагрівача, блок чищення продуктів згоряння від золи, бункер для пелет з вузькою горловиною знизу. Блок чищення продуктів згоряння від золи розташований за початковою ділянкою лінійного нагрівача. Горловина бункера має зріз під кутом до горизонту та спирається на горизонтальну площадку. У щілину між площадкою та трохи піднятою частиною горловини входить одним кінцем пружний поводок, другий кінець якого прикріплений до горизонтальної рейки, яка може здійснювати зворотно-поступальний рух. Під горизонтальною площадкою розташований нахилений лоток для пелет, виготовлений із сітчастого матеріалу, так що приймальна частина лотка для пелет виступає за межу горизонтальної площадки, а випускна частина лотка розташована безпосередньо над патрубком для пелет. UA 92674 U (12) UA 92674 U UA 92674 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки променевого (інфрачервоного) обігріву приміщень у системі децентралізованого опалення. Відомий пристрій для променевого обігріву та нагрівання повітря [1], що містить газовий пальник з патрубками для подачі повітря та газу, трубчастий лінійний нагрівач і витяжний вентилятор, який додатково оснащений блоком для спалювання біомаси. Недоліком такого пристрою є робота пристрою на газовому паливі. Найбільш близьким до пристрою, що пропонується, є пристрій для променевого обігріву та нагрівання повітря [2], що містить трубчастий лінійний нагрівач, витяжний вентилятор, пальник на пелетах з патрубками для подачі повітря і пелет, який розташований перед початковою ділянкою трубчастого лінійного нагрівача, блок чищення продуктів згоряння від золи, який розташований за початковою ділянкою лінійного нагрівача. Недоліком даного пристрою є те, що не вказано на засіб для контрольованої подачі пелет. В основу корисної моделі поставлена задача забезпечення подачі пелет до пальника. Поставлена задача вирішується тим, що пристрій для променевого обігріву та нагрівання повітря, що містить трубчастий лінійний нагрівач, витяжний вентилятор, пальник на пелетах з патрубками для подачі повітря і пелет, який розташований перед початковою ділянкою трубчастого лінійного нагрівача, блок чищення продуктів згоряння від золи, який розташований за початковою ділянкою лінійного нагрівача, відповідно до корисної моделі, містить бункер для пелет з вузькою горловиною знизу, яка має зріз під кутом до горизонту та спирається на горизонтальну площадку, у щілину між площадкою та трохи піднятою частиною горловини входить одним кінцем пружний поводок, другий кінець якого прикріплений до горизонтальної рейки, яка може здійснювати зворотно-поступальний рух, а під горизонтальною площадкою розташований нахилений лоток для пелет, виготовлений із сітчастого матеріалу, так що приймальна частина лотка для пелет виступає за межу горизонтальної площадки, а випускна частина лотка розташована безпосередньо над патрубком для подачі пелет. Суть корисної моделі пояснюється кресленням, на якому показана схема пристрою для подачі пелет. Пристрій для променевого обігріву та нагрівання повітря містить трубчастий лінійний нагрівач 1, витяжний вентилятор 2, пальник на пелетах 3 з патрубками для подачі повітря 4 і пелет 5, який розташований перед початковою ділянкою 6 трубчастого лінійного нагрівача 1, блок чищення продуктів згоряння від золи 7, який розташований за початковою ділянкою 6 лінійного нагрівача, при цьому пристрій додатково має бункер 8 для пелет з вузькою горловиною знизу 9, яка має зріз під кутом до горизонту 17 та спирається на горизонтальну площадку 10, у щілину 16 між площадкою та трохи піднятою частиною горловини входить одним кінцем пружний поводок 11, другий кінець якого прикріплений до горизонтальної рейки 12, яка може здійснювати зворотно-поступальний рух, а під горизонтальною площадкою розташований нахилений лоток для пелет 13, виготовлений із сітчастого матеріалу, так що приймальна частина лотка для пелет 14 виступає за межу горизонтальної площадки, а випускна частина лотка для пелет 15 розташована безпосередньо над патрубком для подачі пелет 5. Пристрій працює наступним чином. Рухаючись зворотно-поступально вертикальна рейка 12 переміщує у горизонтальній площині поводок 11. У свою чергу поводок 11 переміщує пелети, які знаходяться у щілині 16 між горизонтальною площадкою 10 та вузькою горловиною 9 бункера 8, до приймальної частини 14 лотка для пелет 13. Пелети потрапляють до випускної частини 15 лотка для пелет, після чого надходять до патрубка для пелет 5. Таким чином, конструкція пристрою для подачі пелет, що пропонується, забезпечує контрольовану подачу пелет до пристрою для променевого обігріву та нагрівання повітря. Джерела інформації: 1. Патент 83403 Україна (UA), МПК F24D 10/00. Пристрій для променевого обігріву та нагрівання повітря / К.В. Дудкін, В.Ф. Іродов, А.А. Чорнойван, Г.Я. Чорноморець (Україна); заявник К.В. Дудкін, В.Ф. Іродов, А.А. Чорнойван, Г.Я. Чорноморець (Україна) - № u 201302535; заявл. 28.02.2013; опубл. 10.09.2013, бюл. № 17. 2. Патент 83653 Україна (UA), МПК F24D 10/00. Пристрій для променевого обігріву та нагрівання повітря / К.В. Дудкін, В.Ф. Іродов, А.А. Чорнойван, Г.Я. Чорноморець (Україна); заявник К.В. Дудкін, В.Ф. Іродов, А.А. Чорнойван, Г.Я. Чорноморець (Україна) - № u 201302770; заявл. 05.03.2013; опубл. 25.09.2013. бюл. № 18. 1 UA 92674 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Пристрій для променевого обігріву та нагрівання повітря, що містить трубчастий лінійний нагрівач, витяжний вентилятор, пальник на пелетах з патрубками для подачі повітря і пелет, який розташований перед початковою ділянкою трубчастого лінійного нагрівача, блок чищення продуктів згоряння від золи, який розташований за початковою ділянкою лінійного нагрівача, який відрізняється тим, що містить бункер для пелет з вузькою горловиною знизу, яка має зріз під кутом до горизонту та спирається на горизонтальну площадку, у щілину між площадкою та трохи піднятою частиною горловини входить одним кінцем пружний поводок, другий кінець якого прикріплений до горизонтальної рейки, яка може здійснювати зворотно-поступальний рух, а під горизонтальною площадкою розташований нахилений лоток для пелет, виготовлений із сітчастого матеріалу, так що приймальна частина лотка для пелет виступає за межу горизонтальної площадки, а випускна частина лотка розташована безпосередньо над патрубком для пелет. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
