Пристрій для фальцювання розгорток картонного паковання

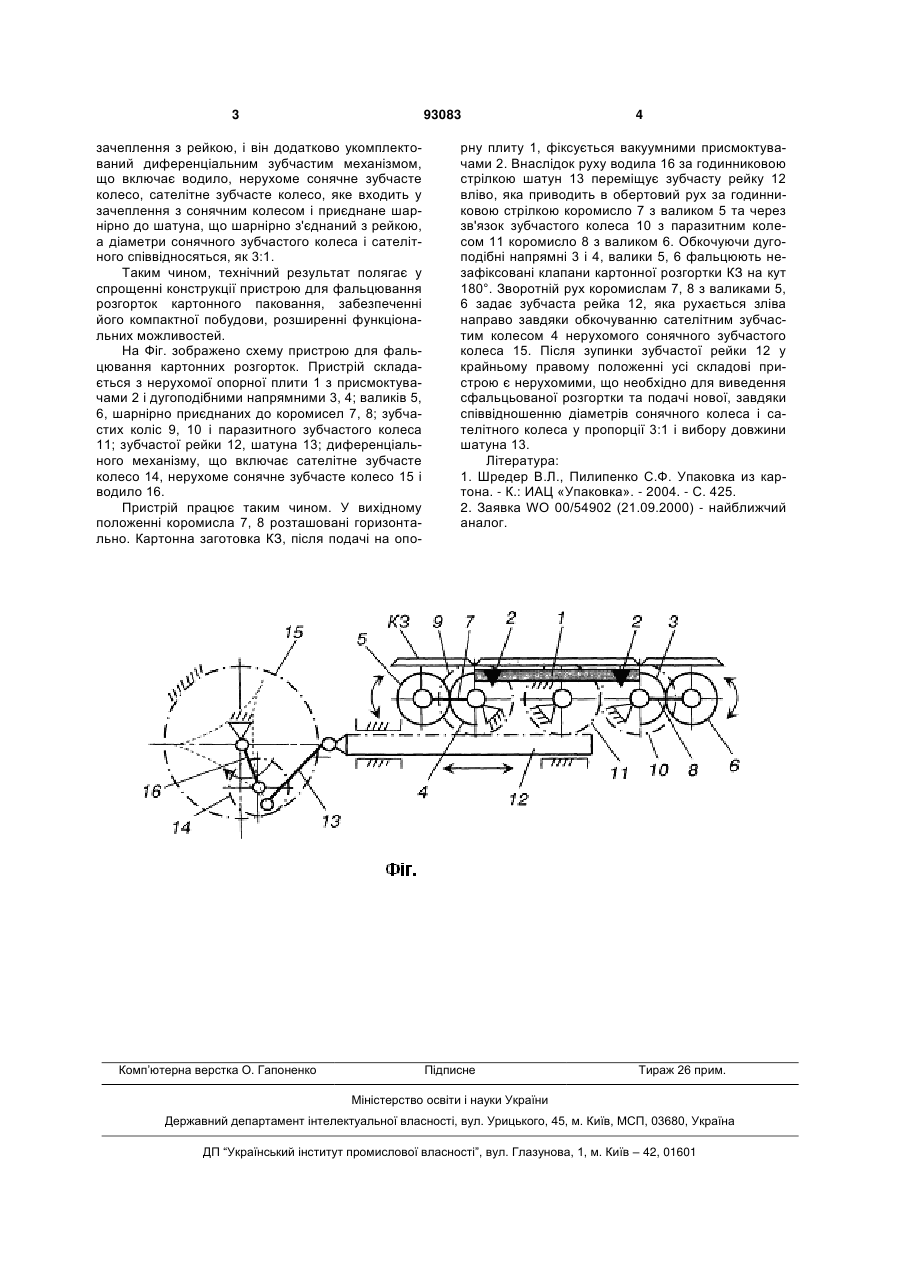

Пристрій для фальцювання розгорток картонного паковання, який містить станину, нерухому опорну плиту з дугоподібною напрямною, на якій розміщена заготовка, та валики, який відрізняється тим, що нерухома опорна плита з дугоподі 3 93083 зачеплення з рейкою, і він додатково укомплектований диференціальним зубчастим механізмом, що включає водило, нерухоме сонячне зубчасте колесо, сателітне зубчасте колесо, яке входить у зачеплення з сонячним колесом і приєднане шарнірно до шатуна, що шарнірно з'єднаний з рейкою, а діаметри сонячного зубчастого колеса і сателітного співвідносяться, як 3:1. Таким чином, технічний результат полягає у спрощенні конструкції пристрою для фальцювання розгорток картонного паковання, забезпеченні його компактної побудови, розширенні функціональних можливостей. На Фіг. зображено схему пристрою для фальцювання картонних розгорток. Пристрій складається з нерухомої опорної плити 1 з присмоктувачами 2 і дугоподібними напрямними 3, 4; валиків 5, 6, шарнірно приєднаних до коромисел 7, 8; зубчастих коліс 9, 10 і паразитного зубчастого колеса 11; зубчастої рейки 12, шатуна 13; диференціального механізму, що включає сателітне зубчасте колесо 14, нерухоме сонячне зубчасте колесо 15 і водило 16. Пристрій працює таким чином. У вихідному положенні коромисла 7, 8 розташовані горизонтально. Картонна заготовка КЗ, після подачі на опо Комп’ютерна верстка О. Гапоненко 4 рну плиту 1, фіксується вакуумними присмоктувачами 2. Внаслідок руху водила 16 за годинниковою стрілкою шатун 13 переміщує зубчасту рейку 12 вліво, яка приводить в обертовий рух за годинниковою стрілкою коромисло 7 з валиком 5 та через зв'язок зубчастого колеса 10 з паразитним колесом 11 коромисло 8 з валиком 6. Обкочуючи дугоподібні напрямні 3 і 4, валики 5, 6 фальцюють незафіксовані клапани картонної розгортки КЗ на кут 180°. Зворотній рух коромислам 7, 8 з валиками 5, 6 задає зубчаста рейка 12, яка рухається зліва направо завдяки обкочуванню сателітним зубчастим колесом 4 нерухомого сонячного зубчастого колеса 15. Після зупинки зубчастої рейки 12 у крайньому правому положенні усі складові пристрою є нерухомими, що необхідно для виведення сфальцьованої розгортки та подачі нової, завдяки співвідношенню діаметрів сонячного колеса і сателітного колеса у пропорції 3:1 і вибору довжини шатуна 13. Література: 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона. - К.: ИАЦ «Упаковка». - 2004. - С. 425. 2. Заявка WO 00/54902 (21.09.2000) - найближчий аналог. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
