Пристрій для фальцювання розгорток картонного паковання
Номер патенту: 86120
Опубліковано: 25.03.2009
Автори: Паньківський Роман Юрійович, Регей Іван Іванович, Млинко Оксана Іванівна
Формула / Реферат
Пристрій для фальцювання розгорток картонного паковання, який включає станину, опорну плиту, на якій розміщена заготовка та валик, який відрізняється тим, що опорна плита з дугоподібними напрямними закріплена на осі з можливістю виконання хитального руху і укомплектована присмоктувачами для утримання картонної заготовки, а валики, які шарнірно з'єднані з коромислами, контактують з дугоподібними напрямними за допомогою пружин розтягу, що з однієї сторони закріплені до станини, а з другої - до коромисел.
Текст

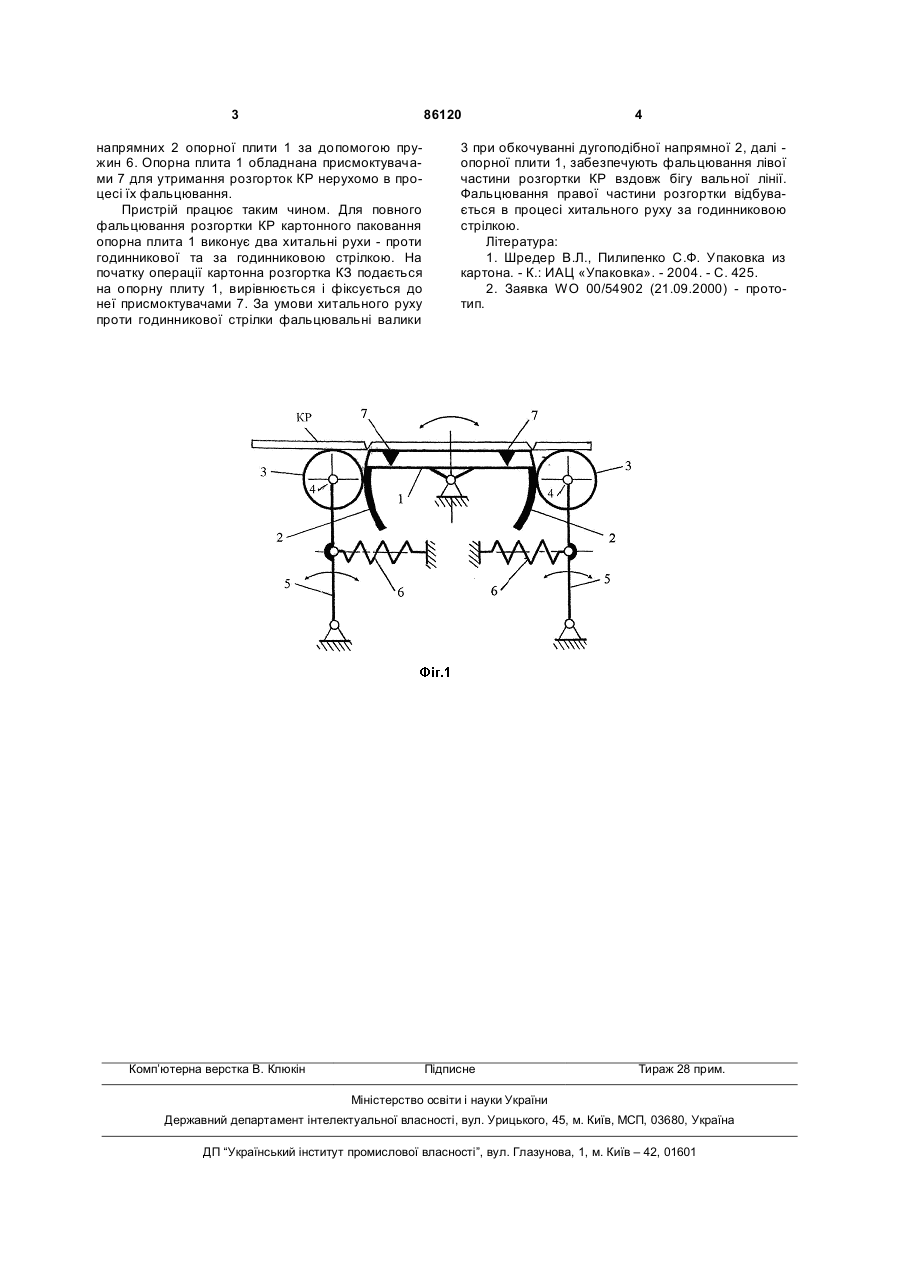

Пристрій для фальцювання розгорток картонного паковання, який включає станину, опорну плиту, на якій розміщена заготовка та валик, який відрізняється тим, що опорна плита з дугоподібними напрямними закріплена на осі з можливістю виконання хитального руху і укомплектована присмоктувачами для утримання картонної заготовки, а валики, які шарнірно з'єднані з коромислами, контактують з дугоподібними напрямними за допомогою пружин розтягу, що з однієї сторони закріплені до станини, а з другої - до коромисел. (19) (21) a200706915 (22) 19.06.2007 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) РЕГЕЙ ІВАН ІВАНОВИЧ, UA, ПАНЬКІВСЬКИЙ РОМАН ЮРІЙОВИЧ, UA, МЛИНКО ОКСАНА ІВАНІВНА, UA (73) УКРАЇНСЬКА АКАДЕМІЯ ДРУКАРСТВА, UA (56) WO 0054902 21.09.2000 SU 1154112 07.05.1985 US 4761156 02.08.1988 US 6385950 14.05.2002 3 86120 напрямних 2 опорної плити 1 за допомогою пружин 6. Опорна плита 1 обладнана присмоктувачами 7 для утримання розгорток КР нерухомо в процесі їх фальцювання. Пристрій працює таким чином. Для повного фальцювання розгортки КР картонного паковання опорна плита 1 виконує два хитальні рухи - проти годинникової та за годинниковою стрілкою. На початку операції картонна розгортка КЗ подається на опорну плиту 1, вирівнюється і фіксується до неї присмоктувачами 7. За умови хитального руху проти годинникової стрілки фальцювальні валики Комп’ютерна верстка В. Клюкін 4 3 при обкочуванні дугоподібної напрямної 2, далі опорної плити 1, забезпечують фальцювання лівої частини розгортки КР вздовж бігу вальної лінії. Фальцювання правої частини розгортки відбувається в процесі хитального руху за годинниковою стрілкою. Література: 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона. - К.: ИАЦ «Упаковка». - 2004. - С. 425. 2. Заявка WO 00/54902 (21.09.2000) - прототип. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for folding flats of cardboard package
Автори англійськоюRehei Ivan Ivanovych, Pankivskyi Roman Yuriiovych, Mlynko Oksana Ivanivna
Назва патенту російськоюУстройство для фальцовки разверток картонной упаковки
Автори російськоюРегей Иван Иванович, Паньковский Роман Юрьевич, Млинко Оксана Ивановна
