Струбцина

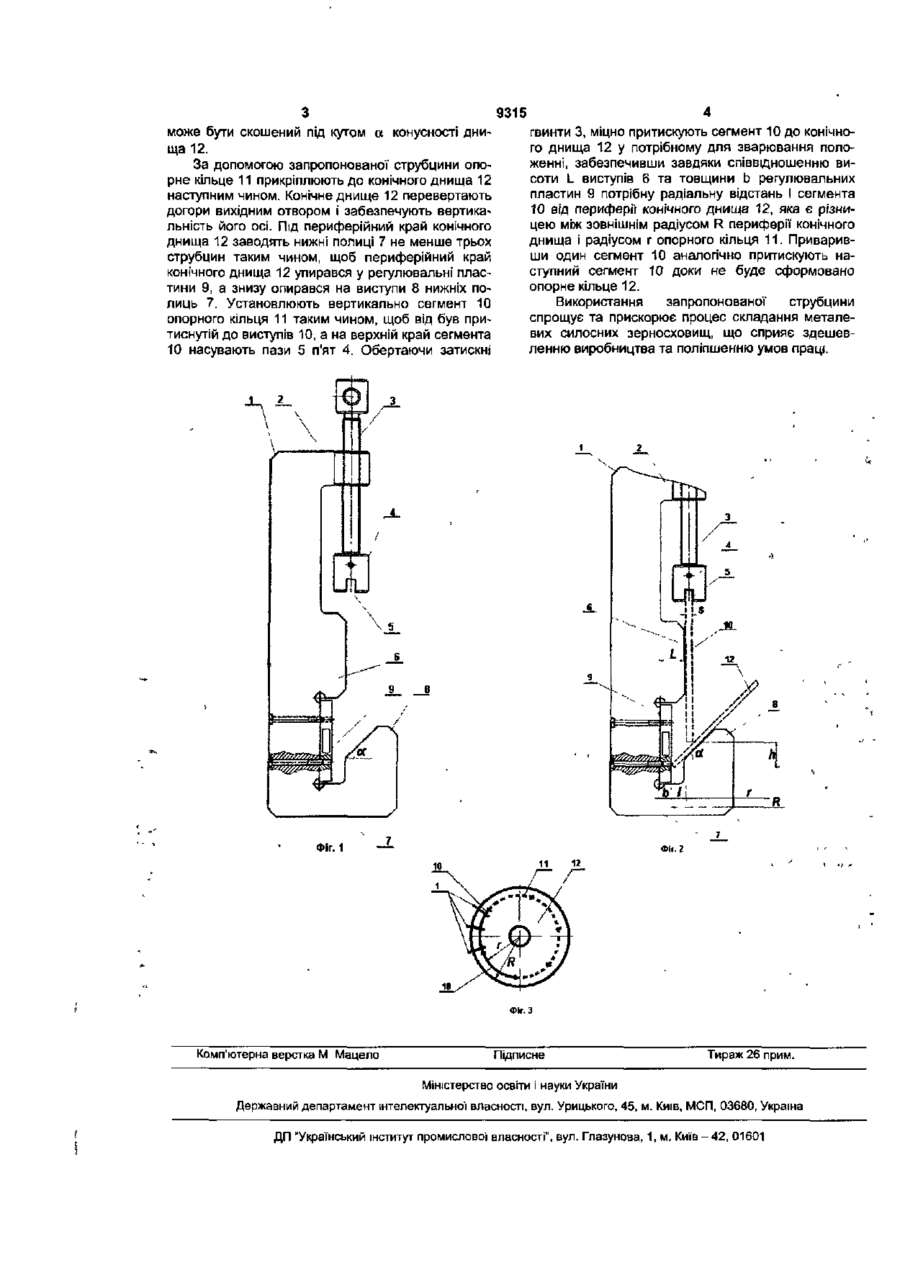

1. Струбцина, що містить корпус у вигляді скоби з установленим у верхній полиці затискним гвинтом, обладнаним п'ятою, яка відрізняється тим, що на внутрішньому боці середньої частини корпусу виконано виступ, нижня полиця має на кінці направлений вверх виступ. 2. Струбцина за п. 1, яка відрізняється тим, що на торці п'яти виконано поздовжній паз. З Струбцина за п 1 або п. 2, яка відрізняється тим, що на внутрішньому боці корпусу біля нижньої полиці встановлено знімну регулювальну пластину. Корисна модель стосується затискних пристроїв для центрування і закріплювання циліндричних заготовок в положення для зварювання, і може бути використано під час складання й виготовлення опорних вузлів конічних днищ циліндричних металевих силосних сховищ для сипких матеріалів, зокрема, силосних зерносховищ. Відомою є струбцина що має корпус у вигляді скоби з установленим у верхній полиці затискним гвинтом, обладнаним п'ятою [Зарубенко П.Н. Альбом рабочих чертежей слесарио-монтажного и зажимного инструмента - М.; «Высшая школа», 1991.С.73-76]. Але використання відомої струбцини для притискання сегментів опорного кільця до конічного днища металевого силосного зерносховища під час підготовки до приєднання опорного кільця до конічного днища зварюванням викликає труднощі із центруванням опорного кільця. Технічна задача корисної моделі полягає в удосконаленні струбцини, що має корпус у вигляді скоби з установленим у верхній полиці обладнаним п'ятою затискним гвинтом шляхом виконання виступу на внутрішній стороні середньої частини корпусу та обладнання нижньої полиці на її кінці направленим догори виступом, що забезпечує точність взаємного розташування деталей під час підготовки до приєднання опорного кільця до конічного днища зварюванням; виконання поздовжнього паза на торці п'яти сприяє надійності збереження точного взаємного розташування деталей, а установлювання знімної регулювальної пластини на внутрішній стороні корпусу біля нижньої полиці дає можливість регулювати взаємне розташування деталей, сприяючи точній і надійній фіксацію елементів та універсальності струбцини. Струбцина має корпус у вигляді скоби з установленим у верхній полиці обладнаним п'ятою затискним гвинтом, на внутрішній стороні середньої' частини корпусу виконано виступ, нижня полиця має на кінці направлений догори виступ; на торці п'яти може бути виконано поздовжній паз, на внутрішньому боці корпусу біля нижньої полиці може бути установлено знімну регулювальну пластину. На Фіг.1 показано ескіз струбцини, на Фіг.2 показано взаємне розташування струбцини та елементів металевого силосного сховища під час підготовки до приєднання зварюванням, на Фіг.З показано схему притискання сегментів опорного кільця до конічного днища металевого силосного зерносховища під час приєднання зварюванням. Струбцина має корпус 1 у вигляді скоби з установленим у верхній полиці 2 затискним гвинтом 3, обладнаним п'ятою 4, на торці якої виконано поздовжній паз 5; на внутрішній стороні середньої частини корпусу 1 виконано виступ 6, нижня полиця 7 має на кінці направлений догори виступ 8; на внутрішній стороні корпусу 1 біля нижньої полиці 7 установлено знімну регулювальну пластину 9. Ширина паза 5 не менша за товщину s сегмента 10 опорного кільця 11, що його має бути прикріплено до конічного днища 12. Висота L виступу 6 відповідає горизонтальній відстані до паза 5. Направлений догори виступ 8 на кінці нижньої полиці 7 зі сторони внутрішньої частини корпусу 1 ю со о о» 9315 може бути скошений під кутом а конусності днища 12. За допомогою запропонованої струбцини опорне кільце 11 прикріплюють до конічного днища 12 наступним чином. Конічне днище 12 перевертають догори вихідним отвором і забезпечують вертикальність його осі. Під периферійний край конічного днища 12 заводять нижні полиці 7 не менше трьох струбцин таким чином, щоб периферійний край конічного днища 12 упирався у регулювальні пластини 9, а знизу опирався на виступи 8 нижніх полиць 7. Установлюють вертикально сегмент 10 опорного кільця 11 таким чином, щоб від був притиснутій до виступів 10, а на верхній край сегмента 10 насувають пази 5 п'ят 4. Обертаючи затискні гвинти 3, міцно притискують сегмент 10 до конічного днища 12 у потрібному для зварювання положенні, забезпечивши завдяки співвідношенню висоти L виступів 6 та товщини b регулювальних пластин 9 потрібну радіальну відстань І сегмента 10 від периферії конічного днища 12, яка є різницею між зовнішнім радіусом R периферії конічного днища І радіусом г опорного кільця 11. Приваривши один сегмент 10 аналогічно притискують наступний сегмент 10 доки не буде сформовано опорне кільце 12. Використання запропонованої струбцини спрощує та прискорює процес складання металевих силосних зерносховищ, що сприяє здешевленню виробництва та поліпшенню умов праці. Фіг. 1 Комп'ютерна верстка М Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
