Спосіб виготовлення деревинно-солом’яних плит

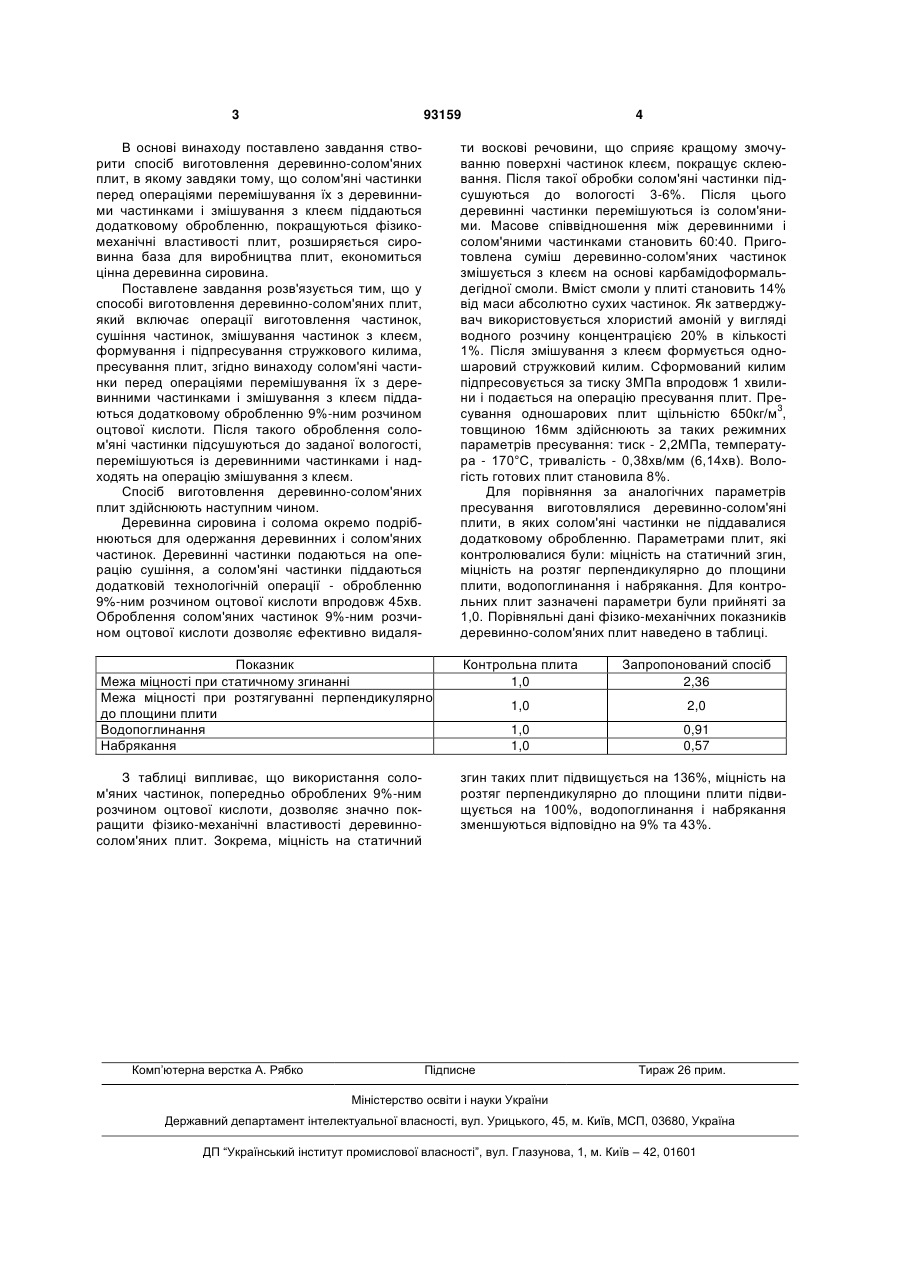

Спосіб виготовлення деревинно-солом'яних плит, який включає операції виготовлення деревинних і солом'яних частинок, сушіння частинок, змішування частинок з клеєм, формування і підпресування стружкового килима, пресування плит, який відрізняється тим, що солом'яні частинки перед операціями перемішування їх з деревинними частинками і змішування з клеєм піддають обробленню 9 %-ним розчином оцтової кислоти. (19) (21) a200913217 (22) 18.12.2009 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) БЕХТА ПАВЛО АНТОНОВИЧ, КОЗАК РУСЛАН ОЛЕГОВИЧ, САЛАБАЙ РОМАН ГРИГОРОВИЧ (73) НАЦІОНАЛЬНИЙ ЛІСОТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ (56) Grigoriou A. Straw-wood composites bonded with various adhesive systems. Wood Science and Technology, 2000, 34: 355-365 SU 656868, 18.04.1979 UA 21438, 15.03.2007 UA 21441 U, 15.03.2007 UA 37811 U, 10.12.2008 GB 190014035 A, 22.09.1900 GB 19118638, 02.11.1911 3 93159 В основі винаходу поставлено завдання створити спосіб виготовлення деревинно-солом'яних плит, в якому завдяки тому, що солом'яні частинки перед операціями перемішування їх з деревинними частинками і змішування з клеєм піддаються додатковому обробленню, покращуються фізикомеханічні властивості плит, розширяється сировинна база для виробництва плит, економиться цінна деревинна сировина. Поставлене завдання розв'язується тим, що у способі виготовлення деревинно-солом'яних плит, який включає операції виготовлення частинок, сушіння частинок, змішування частинок з клеєм, формування і підпресування стружкового килима, пресування плит, згідно винаходу солом'яні частинки перед операціями перемішування їх з деревинними частинками і змішування з клеєм піддаються додатковому обробленню 9%-ним розчином оцтової кислоти. Після такого оброблення солом'яні частинки підсушуються до заданої вологості, перемішуються із деревинними частинками і надходять на операцію змішування з клеєм. Спосіб виготовлення деревинно-солом'яних плит здійснюють наступним чином. Деревинна сировина і солома окремо подрібнюються для одержання деревинних і солом'яних частинок. Деревинні частинки подаються на операцію сушіння, а солом'яні частинки піддаються додатковій технологічній операції - обробленню 9%-ним розчином оцтової кислоти впродовж 45хв. Оброблення солом'яних частинок 9%-ним розчином оцтової кислоти дозволяє ефективно видаля ти воскові речовини, що сприяє кращому змочуванню поверхні частинок клеєм, покращує склеювання. Після такої обробки солом'яні частинки підсушуються до вологості 3-6%. Після цього деревинні частинки перемішуються із солом'яними. Масове співвідношення між деревинними і солом'яними частинками становить 60:40. Приготовлена суміш деревинно-солом'яних частинок змішується з клеєм на основі карбамідоформальдегідної смоли. Вміст смоли у плиті становить 14% від маси абсолютно сухих частинок. Як затверджувач використовується хлористий амоній у вигляді водного розчину концентрацією 20% в кількості 1%. Після змішування з клеєм формується одношаровий стружковий килим. Сформований килим підпресовується за тиску 3МПа впродовж 1 хвилини і подається на операцію пресування плит. Пресування одношарових плит щільністю 650кг/м3, товщиною 16мм здійснюють за таких режимних параметрів пресування: тиск - 2,2МПа, температура - 170°С, тривалість - 0,38хв/мм (6,14хв). Вологість готових плит становила 8%. Для порівняння за аналогічних параметрів пресування виготовлялися деревинно-солом'яні плити, в яких солом'яні частинки не піддавалися додатковому обробленню. Параметрами плит, які контролювалися були: міцність на статичний згин, міцність на розтяг перпендикулярно до площини плити, водопоглинання і набрякання. Для контрольних плит зазначені параметри були прийняті за 1,0. Порівняльні дані фізико-механічних показників деревинно-солом'яних плит наведено в таблиці. Показник Межа міцності при статичному згинанні Межа міцності при розтягуванні перпендикулярно до площини плити Водопоглинання Набрякання З таблиці випливає, що використання солом'яних частинок, попередньо оброблених 9%-ним розчином оцтової кислоти, дозволяє значно покращити фізико-механічні властивості деревинносолом'яних плит. Зокрема, міцність на статичний Комп’ютерна верстка А. Рябко 4 Контрольна плита 1,0 Запропонований спосіб 2,36 1,0 2,0 1,0 1,0 0,91 0,57 згин таких плит підвищується на 136%, міцність на розтяг перпендикулярно до площини плити підвищується на 100%, водопоглинання і набрякання зменшуються відповідно на 9% та 43%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
