Пальник газової плити

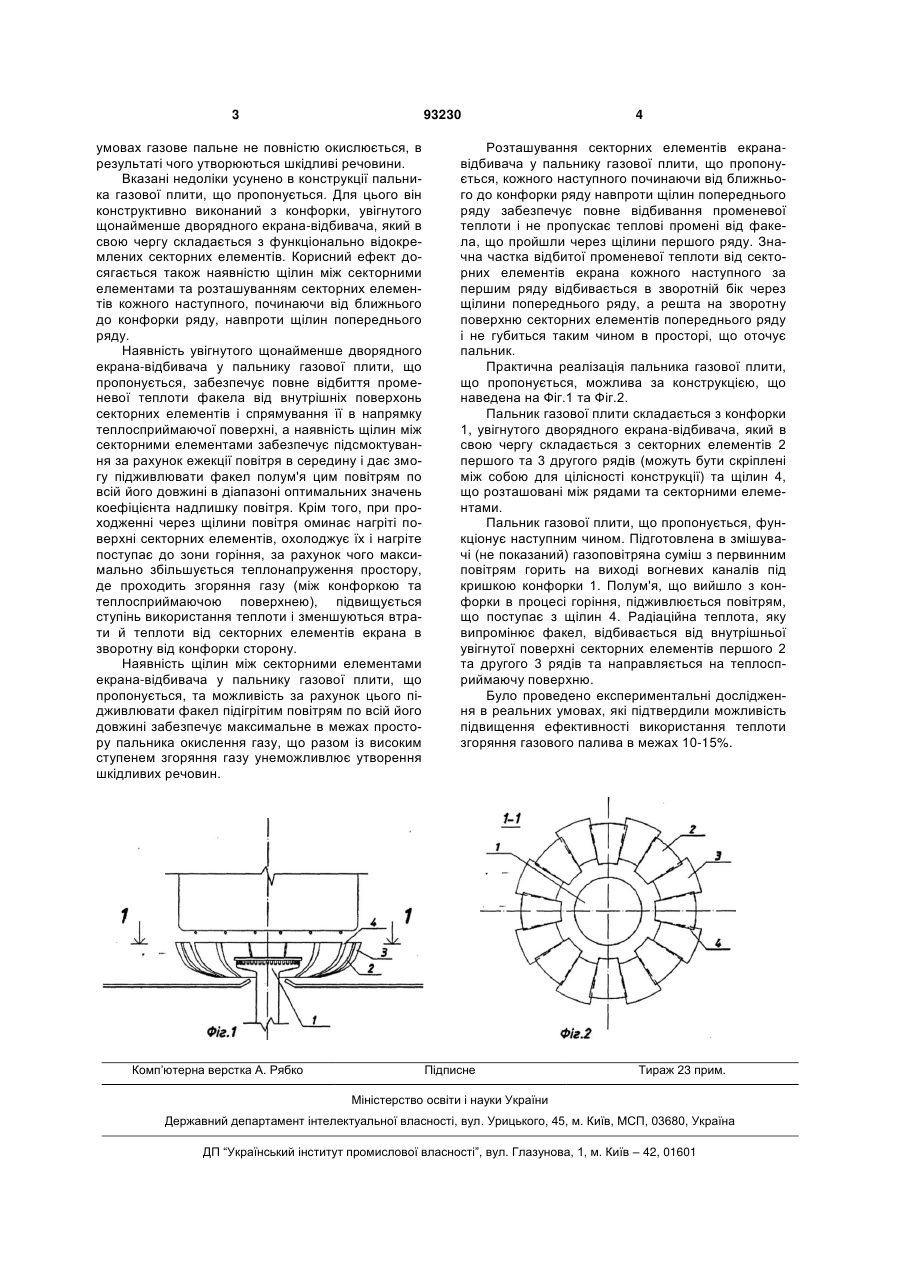

Пальник газової плити, що містить конфорку та увігнутий екран-відбивач з отворами, який відрізняється тим, що з метою підвищення ступеня використання теплоти згоряння та запобігання утворенню шкідливих речовин екран-відбивач складений з відокремлених щілинами один від одного секторних елементів увігнутої форми, які утворюють два і більше концентричних рядів, а секторні елементи кожного наступного, починаючи від ближнього до конфорки ряду, розташовані навпроти щілин попереднього ряду. (19) (21) a200810420 (22) 15.08.2008 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ЗАДОЯННИЙ ОЛЕКСАНДР ВАСИЛЬОВИЧ, ДМИТРУСЕНКО ВОЛОДИМИР ЮРІЙОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "МАРКОН" (56) UA 28698, A, 16.10.2000 RU 2047049, C1, 27.10.1995 SU 1416800, A1, 15.08.1988 WO 02/02991, A1, 10.01.2002 3 93230 умовах газове пальне не повністю окислюється, в результаті чого утворюються шкідливі речовини. Вказані недоліки усунено в конструкції пальника газової плити, що пропонується. Для цього він конструктивно виконаний з конфорки, увігнутого щонайменше дворядного екрана-відбивача, який в свою чергу складається з функціонально відокремлених секторних елементів. Корисний ефект досягається також наявністю щілин між секторними елементами та розташуванням секторних елементів кожного наступного, починаючи від ближнього до конфорки ряду, навпроти щілин попереднього ряду. Наявність увігнутого щонайменше дворядного екрана-відбивача у пальнику газової плити, що пропонується, забезпечує повне відбиття променевої теплоти факела від внутрішніх поверхонь секторних елементів і спрямування її в напрямку теплосприймаючої поверхні, а наявність щілин між секторними елементами забезпечує підсмоктування за рахунок ежекції повітря в середину і дає змогу підживлювати факел полум'я цим повітрям по всій його довжині в діапазоні оптимальних значень коефіцієнта надлишку повітря. Крім того, при проходженні через щілини повітря оминає нагріті поверхні секторних елементів, охолоджує їх і нагріте поступає до зони горіння, за рахунок чого максимально збільшується теплонапруження простору, де проходить згоряння газу (між конфоркою та теплосприймаючою поверхнею), підвищується ступінь використання теплоти і зменшуються втрати й теплоти від секторних елементів екрана в зворотну від конфорки сторону. Наявність щілин між секторними елементами екрана-відбивача у пальнику газової плити, що пропонується, та можливість за рахунок цього підживлювати факел підігрітим повітрям по всій його довжині забезпечує максимальне в межах простору пальника окислення газу, що разом із високим ступенем згоряння газу унеможливлює утворення шкідливих речовин. Комп’ютерна верстка А. Рябко 4 Розташування секторних елементів екранавідбивача у пальнику газової плити, що пропонується, кожного наступного починаючи від ближнього до конфорки ряду навпроти щілин попереднього ряду забезпечує повне відбивання променевої теплоти і не пропускає теплові промені від факела, що пройшли через щілини першого ряду. Значна частка відбитої променевої теплоти від секторних елементів екрана кожного наступного за першим ряду відбивається в зворотній бік через щілини попереднього ряду, а решта на зворотну поверхню секторних елементів попереднього ряду і не губиться таким чином в просторі, що оточує пальник. Практична реалізація пальника газової плити, що пропонується, можлива за конструкцією, що наведена на Фіг.1 та Фіг.2. Пальник газової плити складається з конфорки 1, увігнутого дворядного екрана-відбивача, який в свою чергу складається з секторних елементів 2 першого та 3 другого рядів (можуть бути скріплені між собою для цілісності конструкції) та щілин 4, що розташовані між рядами та секторними елементами. Пальник газової плити, що пропонується, функціонує наступним чином. Підготовлена в змішувачі (не показаний) газоповітряна суміш з первинним повітрям горить на виході вогневих каналів під кришкою конфорки 1. Полум'я, що вийшло з конфорки в процесі горіння, підживлюється повітрям, що поступає з щілин 4. Радіаційна теплота, яку випромінює факел, відбивається від внутрішньої увігнутої поверхні секторних елементів першого 2 та другого 3 рядів та направляється на теплосприймаючу поверхню. Було проведено експериментальні дослідження в реальних умовах, які підтвердили можливість підвищення ефективності використання теплоти згоряння газового палива в межах 10-15%. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
