Пальник духовки кухонної плити

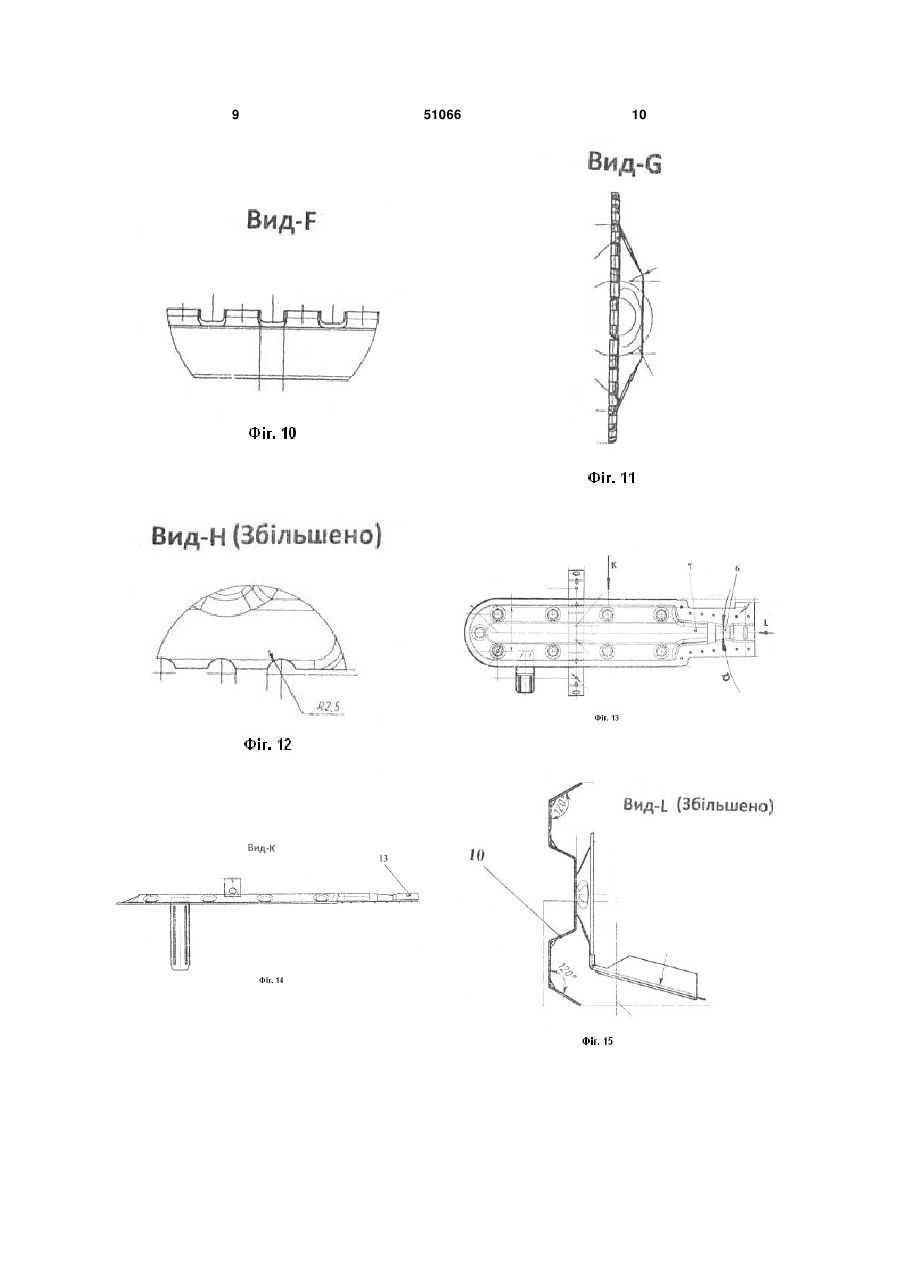

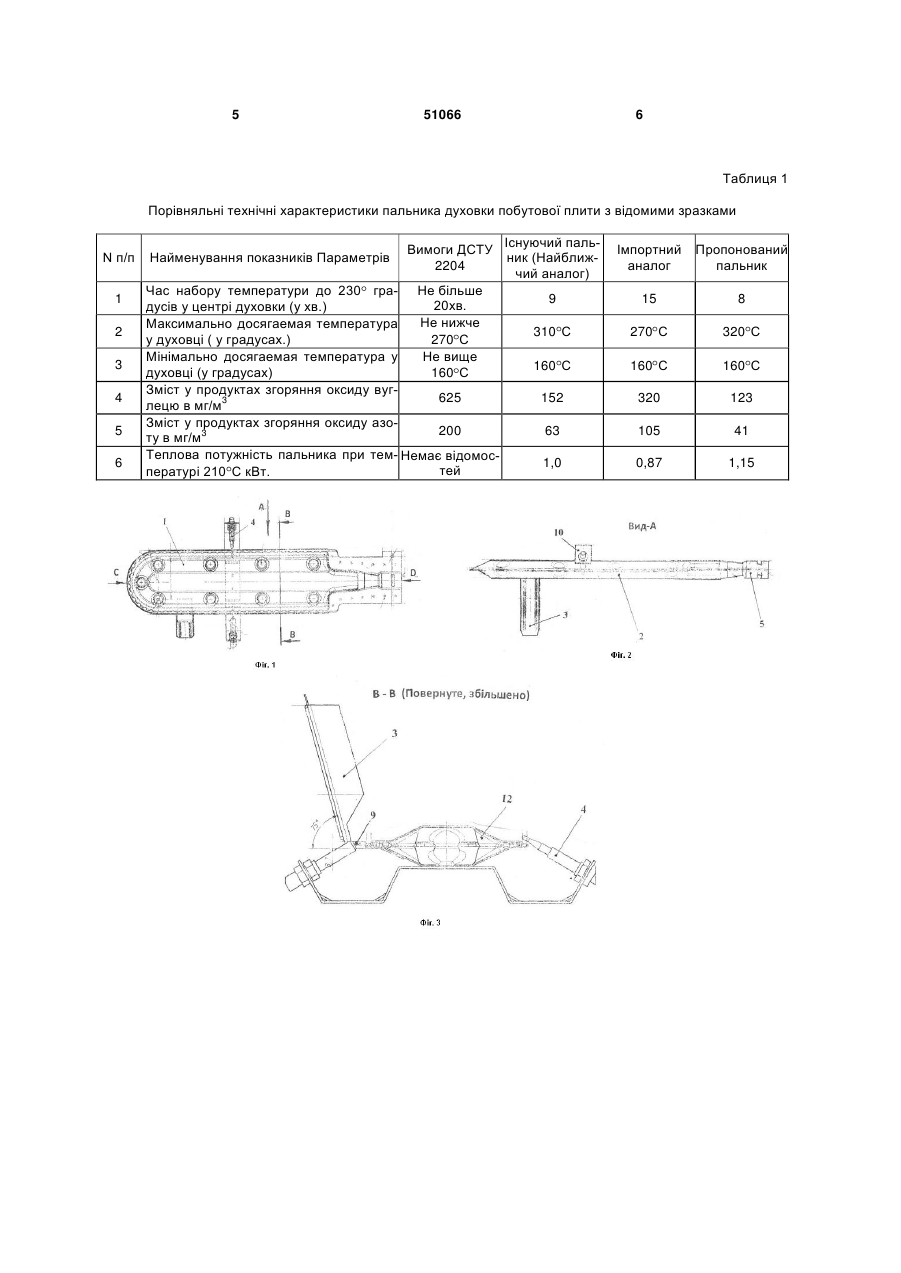

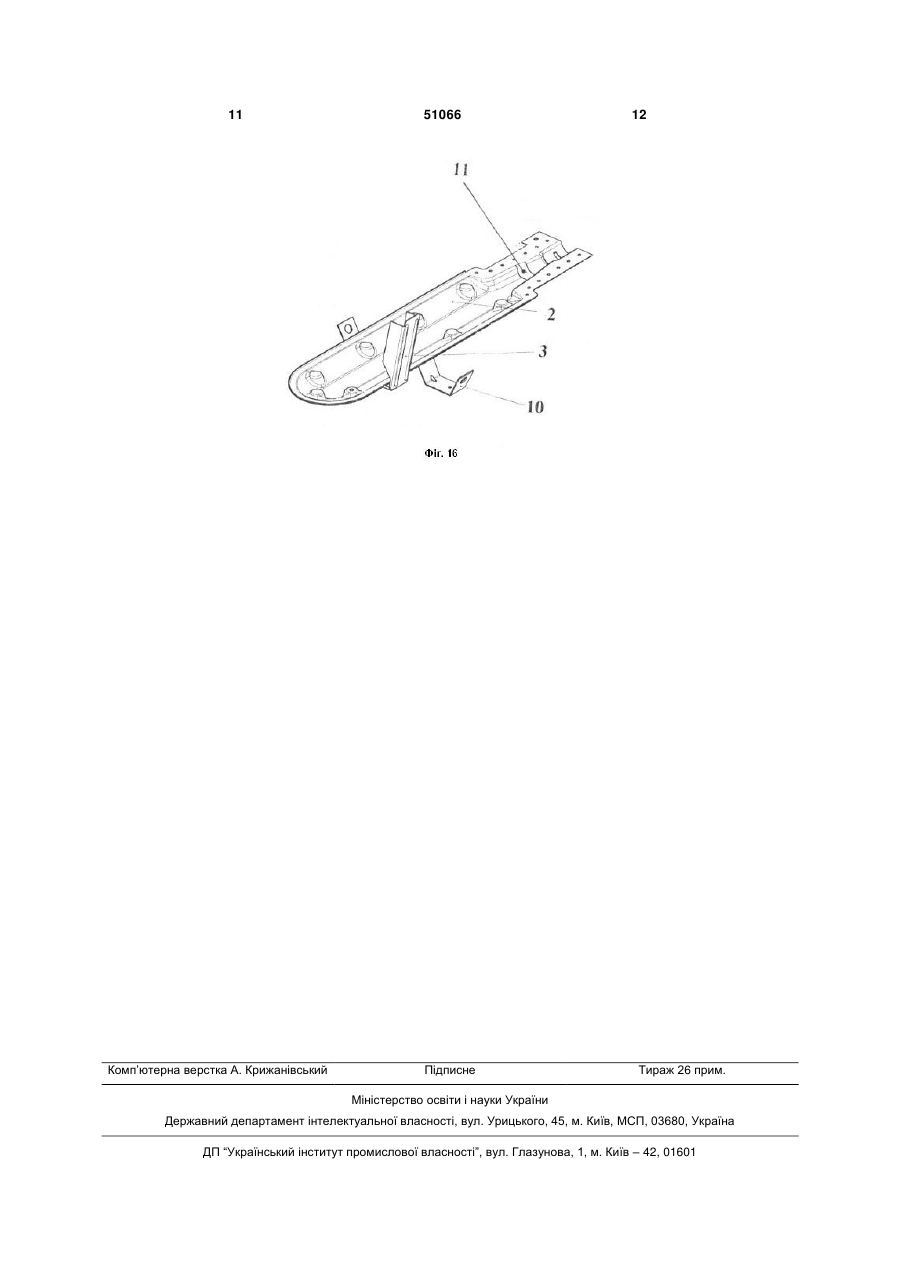

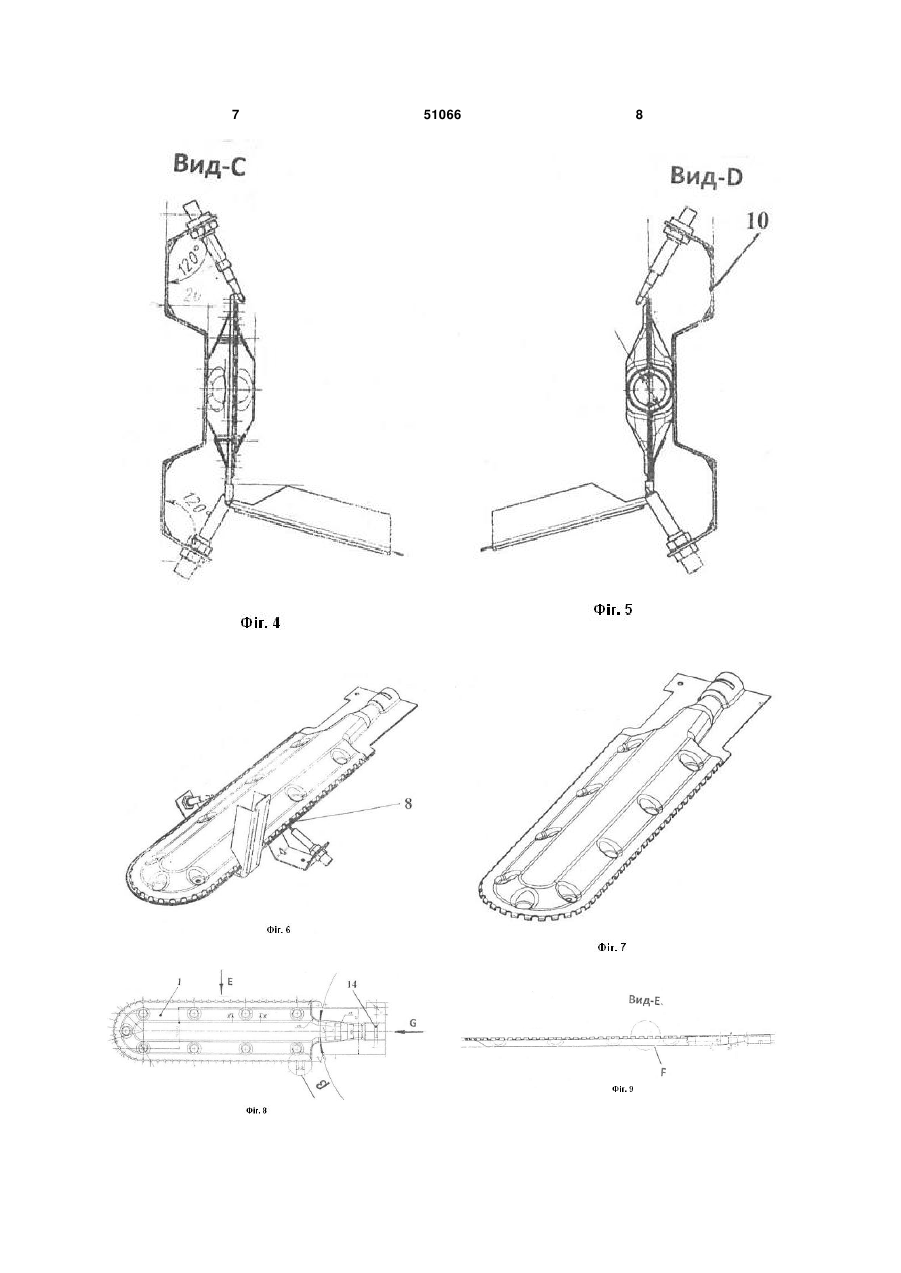

1. Пальник духовки кухонної плити, наприклад, газової або газоелектричної, що містить верхній й нижній жолоби й газоподавальний газопровід, а також кронштейни кріплення, який відрізняється тим, що пальник духовки виконаний у вигляді поздовжньої площини, що плавно переходить з одного боку по радіусу в півколо, причому вогневі канали виконані по всьому поздовжньому бічному периметру верхнього жолоба пальника й 3 розширення виконаного з гострим кутом розкриття = 10 -16 , і другої конічної поверхні з гострим кутом розкриття = 15 -20 , що створює неодноразово розширювану частину подачі й змішування газоповітряної суміші перед надходженням у камеру газорозподілу й далі до вогневих отворів. Причинно-наслідковий зв'язок полягає в тім, що завдяки вищевказаній сукупності істотних ознак досягається первинний технічний ефект, що полягає в підвищенні теплотехнічних характеристик пальника духовки, спрощенні конструкції. Вторинний же ефект полягає в зменшенні металоємності конструкції пальника духовки, а саме в економії металу на один виріб у кількості до 740 грам, а також зниження трудомісткості виготовлення пальника духовки за рахунок зменшення кількості точок зварювання виробу й зміни конструкції. Більш детально сутність корисної моделі пояснюється прикладеними кресленнями, де: на Фіг.1 зображене креслення загального виду прикладеного пальника духовки в зборі; на Фіг.2. зображено загальний вид пальника духовки вид - А (вид зверху) за Фіг.1; на Фіг.3. зображено переріз В-В пальника духовки (повернене), за Фіг.1; на Фіг.4. зображено вид - С (вид ліворуч ) за Фіг.1; на Фіг.5. зображено вид - D (вид справа) за Фіг.1; на Фіг.6, зображений загальний вид пальника духовки кухонної плити в аксонометрії; на Фіг.7. зображено загальний вид верхнього жолоба пальника духовки кухонної плити в аксонометрії; на Фіг.8. зображено верхній жолоб пальника духовки кухонної плити, загальний вид; на Фіг.9. зображено вид - Е верхній жолоб пальника духовки побутової плити вид зверху за Фіг.8; на Фіг.10. зображено виріз - F, за Фіг.9 вид збоку (збільшений) форма вогневих отворів верхнього жолоба пальника духовки побутової плити; на Фіг.11. зображено вид - G, вид праворуч верхнього жолоба пальника духовки побутової плити за Фіг.8; на Фіг.12. зображено виріз - Н, за Фіг.8, (збільшено) вид вогневих отворів верхнього жолоба пальника духовки побутової плити; на Фіг.13. зображено жолоб нижньої духовки побутової плити в зборі із кронштейнами, загальний вид; на Фіг.14 зображений вид - К, зверху нижнього жолоба кухонної побутової плити, за Фіг.13; на Фіг.15. Зображено вид - L нижнього жолоба побутової плити (вид праворуч) за Фіг.13; на Фіг.16. зображено загальний вид нижнього жолоба пальника духовки кухонної плити в аксонометрії. Пальник духовки побутової плити складається з верхнього жолоба 1, нижнього жолоба 2, кронштейна кріплення пальника духовки 3, запальника 4, газоподавального патрубка 5, розширюваної конічної поверхні 6 та розширюваної конічної поверхні 7, вогневих каналів отворів 8, верхнього 51066 4 жолоба, розрядників пальника духовки 9, кронштейна кріплення розрядників 10, камери змішування газоповітряної суміші 11, камери газорозподілу 12. Верхній жолоб 1, і нижній жолоб 2, виготовляють методом штампування. Після штампування й відповідної обробки вони зварюються між собою точечним і рельєфним зварюванням, за допомогою якого забезпечується герметичне з'єднання деталей. Після зварювання усередині пальника духовки після вхідного отвору утворені з розширюваної конічної поверхні 6 і розширюваної конічної поверхні 7, камера змішування газоповітряної суміші 11. Далі між, верхнім і нижнім жолобом пальника духовки усередині утворена камера газорозподілу 12. На деталі жолоб верхній 1, штампуванням виконані вогневі отвори 8, розмір і фігура яких забезпечує надалі стабільне горіння пальника духовки із забезпеченням вимог ДСТУ 2204 «Плити газові побутові». Площа всіх вогневих отворів в 1,5-2,0 рази більше площі отвору вхідного патрубка, що забезпечує якісне горіння й мінімальні викиди продуктів згоряння: - окислів азоту й окислів вуглецю. Пальник духовки побутової плити працює в такий спосіб - надходячий газ через інжектор (на кресленні не показаний), подається у вхідний отвір патрубка пальника духовки, де відбувається підсмоктування повітря через прорізи 13 й 14, змішування газу з повітрям. Необхідна концентрація газоповітряної суміші забезпечується розмірами отворів підсмоктування й обумовлено формою камери змішування й газорозподілу. Спочатку суміш газу й повітря надходить у конічну розширювану порожнину, виконану під кутом = 12 , після чого, надходить у другу конічну розширювану порожнину, виконану під кутом = 17,2 . Якісне ж змішування газоповітряної суміші відбувається при кутах від 10 до 16 і гострим кутом другої розширюваної поверхні, камери змішування обраним від 15 до 20 . Підготовлена газо-повітряна суміш надходить із камери змішування 11 у камеру газорозподілу 12, потім у вогневі отвори 8, де й згоряє. Форма й кількість вогневих отворів 8 визначена розрахунковим шляхом для забезпечення теплотехнічних параметрів і дотриманням вимог і параметрів ДСТУ 2204 «Плити газові побутові». Використання заявлюваного технічного рішення забезпечує температурний режим духовки в межах від 150 до 280 С, що дозволяє випікати будь-які різноманітні хлібобулочні вироби. Набір температури до 230 С забезпечується всього за 8 хвилин. Максимальна температура нагрівання повітря в духовці становить 320 С. Переваги показників технічних характеристик пропонованого пальника духовки наведених у таблиці № 1, у порівнянні з відомими вітчизняними й закордонними зразками очевидні. Економія ж металу із застосуванням пової конструкції пальника духовки становить більше 70 тонн на рік. 5 51066 6 Таблиця 1 Порівняльні технічні характеристики пальника духовки побутової плити з відомими зразками N п/п 1 2 3 4 5 6 Найменування показників Параметрів Вимоги ДСТУ 2204 Час набору температури до 230 гра- Не більше 20хв. дусів у центрі духовки (у хв.) Не нижче Максимально досягаемая температура у духовці ( у градусах.) 270 С Не вище Мінімально досягаемая температура у духовці (у градусах) 160 С Зміст у продуктах згоряння оксиду вуг625 лецю в мг/м3 Зміст у продуктах згоряння оксиду азо200 ту в мг/м3 Теплова потужність пальника при тем- Немає відомостей пературі 210 С кВт. Існуючий пальник (Найближчий аналог) Імпортний аналог Пропонований пальник 9 15 8 310 С 270 С 320 С 160 С 160 С 160 С 152 320 123 63 105 41 1,0 0,87 1,15 7 51066 8 9 51066 10 11 Комп’ютерна верстка А. Крижанівський 51066 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
