Пристрій для виготовлення розгорток картонного паковання

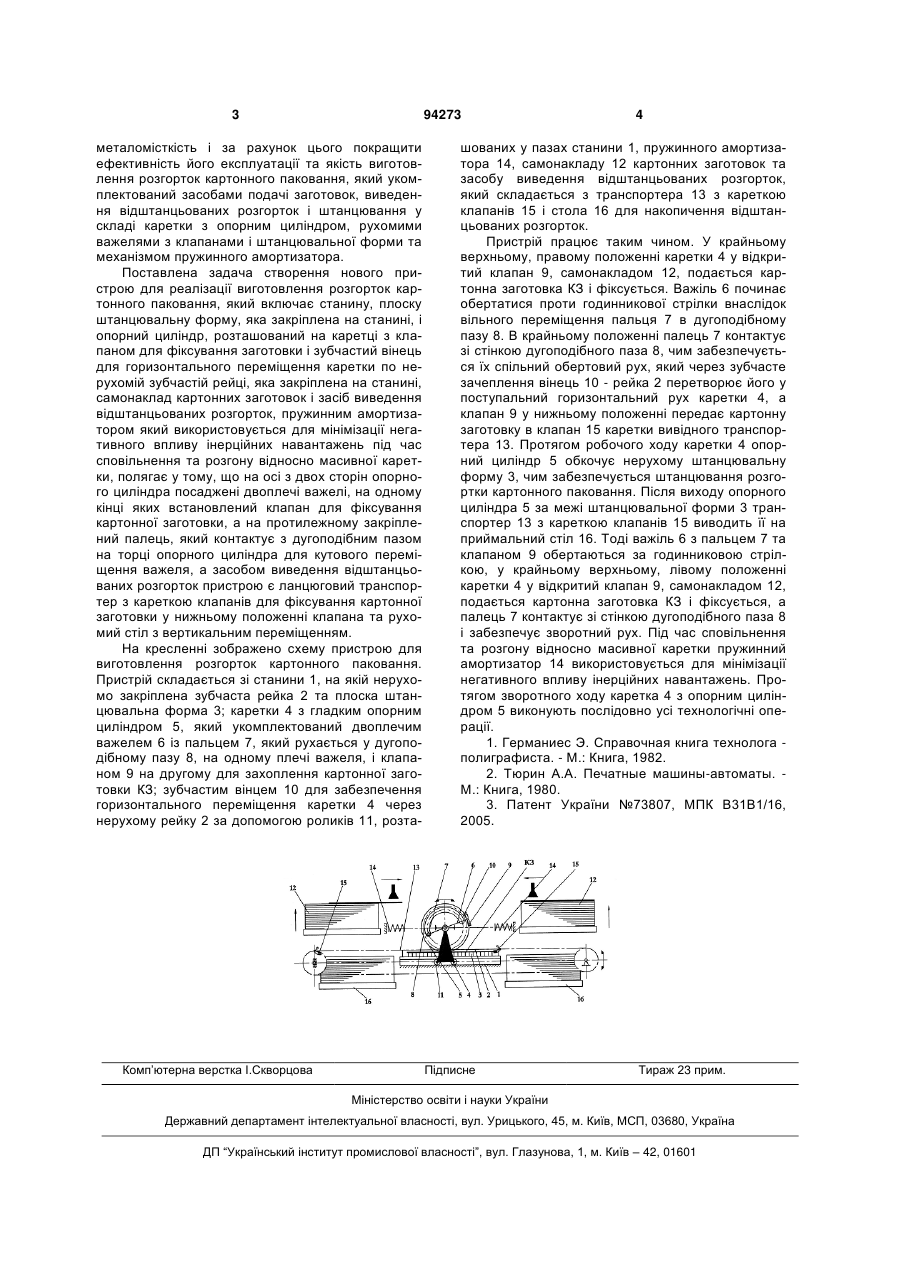

Пристрій для виготовлення розгорток картонного паковання, який містить станину, плоску штанцювальну форму, яка закріплена на станині, і опорний циліндр, розташований на каретці, зубчастий вінець для горизонтального переміщення 3 94273 металомісткість і за рахунок цього покращити ефективність його експлуатації та якість виготовлення розгорток картонного паковання, який укомплектований засобами подачі заготовок, виведення відштанцьованих розгорток і штанцювання у складі каретки з опорним циліндром, рухомими важелями з клапанами і штанцювальної форми та механізмом пружинного амортизатора. Поставлена задача створення нового пристрою для реалізації виготовлення розгорток картонного паковання, який включає станину, плоску штанцювальну форму, яка закріплена на станині, і опорний циліндр, розташований на каретці з клапаном для фіксування заготовки і зубчастий вінець для горизонтального переміщення каретки по нерухомій зубчастій рейці, яка закріплена на станині, самонаклад картонних заготовок і засіб виведення відштанцьованих розгорток, пружинним амортизатором який використовується для мінімізації негативного впливу інерційних навантажень під час сповільнення та розгону відносно масивної каретки, полягає у тому, що на осі з двох сторін опорного циліндра посаджені двоплечі важелі, на одному кінці яких встановлений клапан для фіксування картонної заготовки, а на протилежному закріплений палець, який контактує з дугоподібним пазом на торці опорного циліндра для кутового переміщення важеля, а засобом виведення відштанцьованих розгорток пристрою є ланцюговий транспортер з кареткою клапанів для фіксування картонної заготовки у нижньому положенні клапана та рухомий стіл з вертикальним переміщенням. На кресленні зображено схему пристрою для виготовлення розгорток картонного паковання. Пристрій складається зі станини 1, на якій нерухомо закріплена зубчаста рейка 2 та плоска штанцювальна форма 3; каретки 4 з гладким опорним циліндром 5, який укомплектований двоплечим важелем 6 із пальцем 7, який рухається у дугоподібному пазу 8, на одному плечі важеля, і клапаном 9 на другому для захоплення картонної заготовки КЗ; зубчастим вінцем 10 для забезпечення горизонтального переміщення каретки 4 через нерухому рейку 2 за допомогою роликів 11, розта Комп’ютерна верстка І.Скворцова 4 шованих у пазах станини 1, пружинного амортизатора 14, самонакладу 12 картонних заготовок та засобу виведення відштанцьованих розгорток, який складається з транспортера 13 з кареткою клапанів 15 і стола 16 для накопичення відштанцьованих розгорток. Пристрій працює таким чином. У крайньому верхньому, правому положенні каретки 4 у відкритий клапан 9, самонакладом 12, подається картонна заготовка КЗ і фіксується. Важіль 6 починає обертатися проти годинникової стрілки внаслідок вільного переміщення пальця 7 в дугоподібному пазу 8. В крайньому положенні палець 7 контактує зі стінкою дугоподібного паза 8, чим забезпечується їх спільний обертовий рух, який через зубчасте зачеплення вінець 10 - рейка 2 перетворює його у поступальний горизонтальний рух каретки 4, а клапан 9 у нижньому положенні передає картонну заготовку в клапан 15 каретки вивідного транспортера 13. Протягом робочого ходу каретки 4 опорний циліндр 5 обкочує нерухому штанцювальну форму 3, чим забезпечується штанцювання розгортки картонного паковання. Після виходу опорного циліндра 5 за межі штанцювальної форми 3 транспортер 13 з кареткою клапанів 15 виводить її на приймальний стіл 16. Тоді важіль 6 з пальцем 7 та клапаном 9 обертаються за годинниковою стрілкою, у крайньому верхньому, лівому положенні каретки 4 у відкритий клапан 9, самонакладом 12, подається картонна заготовка КЗ і фіксується, а палець 7 контактує зі стінкою дугоподібного паза 8 і забезпечує зворотний рух. Під час сповільнення та розгону відносно масивної каретки пружинний амортизатор 14 використовується для мінімізації негативного впливу інерційних навантажень. Протягом зворотного ходу каретка 4 з опорним циліндром 5 виконують послідовно усі технологічні операції. 1. Германиес Э. Справочная книга технолога полиграфиста. - М.: Книга, 1982. 2. Тюрин А.А. Печатные машины-автоматы. М.: Книга, 1980. 3. Патент України №73807, МПК В31В1/16, 2005. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
