Змінний канал керування для системи бездротового зв’язку
Формула / Реферат
1. Пристрій для передачі інформації керування в системі бездротового зв'язку, що містить
щонайменше один процесор, конфігурований, щоб визначати щонайменше один тип інформації керування, що передається, щоб визначати структуру каналу керування, основуючись на операційній конфігурації, причому ця структура використовується для відображення інформації керування на ресурси для каналу керування, і відображати щонайменше один тип інформації керування на ресурси для каналу керування, основуючись на структурі; і
пам'ять, зв'язану з щонайменше одним процесором.
2. Пристрій за п. 1, в якому ресурси для каналу керування містять ресурси часу, або частотні ресурси, або кодові ресурси, або їх комбінацію.
3. Пристрій за п. 1, в якому щонайменше один процесор конфігурований, щоб визначити структуру каналу керування з множини структур, що підтримуються для каналу керування.
4. Пристрій за п. 1, в якому операційна конфігурація визначена на основі конфігурації системи, або конфігурації користувацького обладнання (UE), або їх обох.
5. Пристрій за п. 4, в якому конфігурація системи визначається розподілами для низхідної лінії і висхідної лінії, причому щонайменше один процесор конфігурований, щоб визначати структуру каналу керування, основуючись на асиметрії розподілів низхідної лінії і висхідної лінії.
6. Пристрій за п. 4, в якому щонайменше один процесор конфігурований, щоб визначати структуру каналу керування, основуючись на числі підкадрів, призначених для низхідної лінії, і числі підкадрів, призначених для висхідної лінії, як указано конфігурацією системи.
7. Пристрій за п. 1, в якому щонайменше один процесор конфігурований, щоб визначати структуру каналу керування, додатково основуючись кількості ресурсів для каналу керування, або щонайменше одному типі інформації керування, що передається, або кількості інформації керування для кожного типу інформації керування, що передається, або їх комбінації.
8. Пристрій за п. 1, в якому щонайменше один тип інформації керування, що передається, включає інформацію квітирування (АСК), і при цьому щонайменше один процесор конфігурований, щоб визначати структуру каналу керування, додатково основуючись на числі процесів гібридної автоматичної повторної передачі (HARQ), які повинні квітируватися інформацією АСК.
9. Пристрій за п. 1, в якому щонайменше один процесор конфігурований, щоб відображати кожний тип інформації керування на відповідну частину ресурсів для каналу керування, основуючись на структурі.
10. Пристрій за п. 1, в якому щонайменше один тип інформації керування, що передається, містить тільки інформацію індикатора якості каналу (CQI), і, причому, щонайменше один процесор конфігурований, щоб відображати інформацію CQI на всі ресурси для каналу керування.
11. Пристрій за п. 1, в якому щонайменше один тип інформації керування, що передається, містить тільки інформацію квітирування (АСК), і, причому, щонайменше один процесор конфігурований, щоб відображати інформацію АСК на всі ресурси для каналу керування.

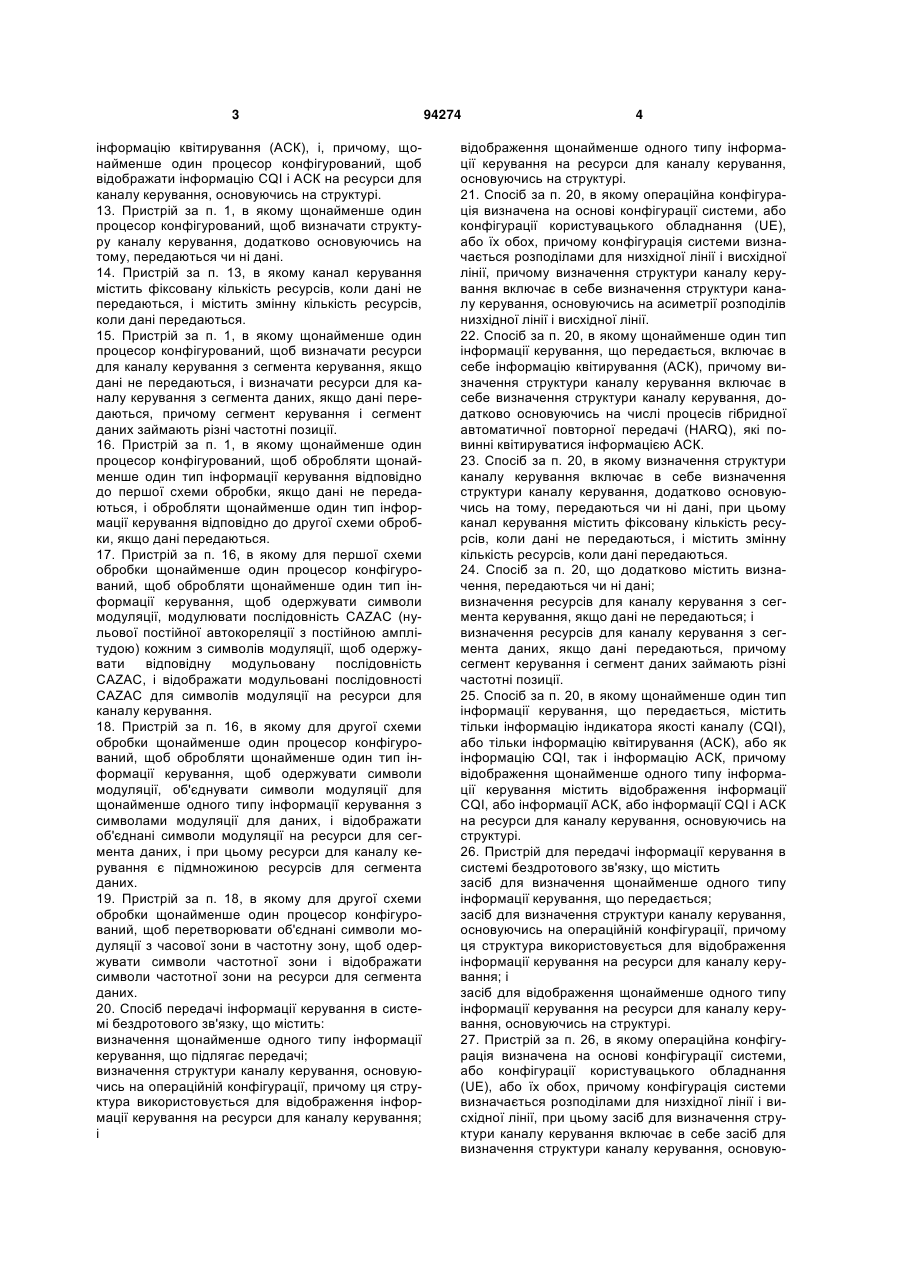

12. Пристрій за п. 1, в якому щонайменше один тип інформації керування, що передається, містить інформацію індикатора якості каналу (CQI) і інформацію квітирування (АСК), і, причому, щонайменше один процесор конфігурований, щоб відображати інформацію CQI і АСК на ресурси для каналу керування, основуючись на структурі.
13. Пристрій за п. 1, в якому щонайменше один процесор конфігурований, щоб визначати структуру каналу керування, додатково основуючись на тому, передаються чи ні дані.
14. Пристрій за п. 13, в якому канал керування містить фіксовану кількість ресурсів, коли дані не передаються, і містить змінну кількість ресурсів, коли дані передаються.
15. Пристрій за п. 1, в якому щонайменше один процесор конфігурований, щоб визначати ресурси для каналу керування з сегмента керування, якщо дані не передаються, і визначати ресурси для каналу керування з сегмента даних, якщо дані передаються, причому сегмент керування і сегмент даних займають різні частотні позиції.
16. Пристрій за п. 1, в якому щонайменше один процесор конфігурований, щоб обробляти щонайменше один тип інформації керування відповідно до першої схеми обробки, якщо дані не передаються, і обробляти щонайменше один тип інформації керування відповідно до другої схеми обробки, якщо дані передаються.
17. Пристрій за п. 16, в якому для першої схеми обробки щонайменше один процесор конфігурований, щоб обробляти щонайменше один тип інформації керування, щоб одержувати символи модуляції, модулювати послідовність CAZAC (нульової постійної автокореляції з постійною амплітудою) кожним з символів модуляції, щоб одержувати відповідну модульовану послідовність CAZAC, і відображати модульовані послідовності CAZAC для символів модуляції на ресурси для каналу керування.
18. Пристрій за п. 16, в якому для другої схеми обробки щонайменше один процесор конфігурований, щоб обробляти щонайменше один тип інформації керування, щоб одержувати символи модуляції, об'єднувати символи модуляції для щонайменше одного типу інформації керування з символами модуляції для даних, і відображати об'єднані символи модуляції на ресурси для сегмента даних, і при цьому ресурси для каналу керування є підмножиною ресурсів для сегмента даних.
19. Пристрій за п. 18, в якому для другої схеми обробки щонайменше один процесор конфігурований, щоб перетворювати об'єднані символи модуляції з часової зони в частотну зону, щоб одержувати символи частотної зони і відображати символи частотної зони на ресурси для сегмента даних.
20. Спосіб передачі інформації керування в системі бездротового зв'язку, що містить:
визначення щонайменше одного типу інформації керування, що підлягає передачі;
визначення структури каналу керування, основуючись на операційній конфігурації, причому ця структура використовується для відображення інформації керування на ресурси для каналу керування; і
відображення щонайменше одного типу інформації керування на ресурси для каналу керування, основуючись на структурі.
21. Спосіб за п. 20, в якому операційна конфігурація визначена на основі конфігурації системи, або конфігурації користувацького обладнання (UE), або їх обох, причому конфігурація системи визначається розподілами для низхідної лінії і висхідної лінії, причому визначення структури каналу керування включає в себе визначення структури каналу керування, основуючись на асиметрії розподілів низхідної лінії і висхідної лінії.
22. Спосіб за п. 20, в якому щонайменше один тип інформації керування, що передається, включає в себе інформацію квітирування (АСК), причому визначення структури каналу керування включає в себе визначення структури каналу керування, додатково основуючись на числі процесів гібридної автоматичної повторної передачі (HARQ), які повинні квітируватися інформацією АСК.
23. Спосіб за п. 20, в якому визначення структури каналу керування включає в себе визначення структури каналу керування, додатково основуючись на тому, передаються чи ні дані, при цьому канал керування містить фіксовану кількість ресурсів, коли дані не передаються, і містить змінну кількість ресурсів, коли дані передаються.
24. Спосіб за п. 20, що додатково містить визначення, передаються чи ні дані;
визначення ресурсів для каналу керування з сегмента керування, якщо дані не передаються; і
визначення ресурсів для каналу керування з сегмента даних, якщо дані передаються, причому сегмент керування і сегмент даних займають різні частотні позиції.
25. Спосіб за п. 20, в якому щонайменше один тип інформації керування, що передається, містить тільки інформацію індикатора якості каналу (CQI), або тільки інформацію квітирування (АСК), або як інформацію CQI, так і інформацію АСК, причому відображення щонайменше одного типу інформації керування містить відображення інформації CQI, або інформації АСК, або інформації CQI і АСК на ресурси для каналу керування, основуючись на структурі.
26. Пристрій для передачі інформації керування в системі бездротового зв'язку, що містить
засіб для визначення щонайменше одного типу інформації керування, що передається;
засіб для визначення структури каналу керування, основуючись на операційній конфігурації, причому ця структура використовується для відображення інформації керування на ресурси для каналу керування; і
засіб для відображення щонайменше одного типу інформації керування на ресурси для каналу керування, основуючись на структурі.

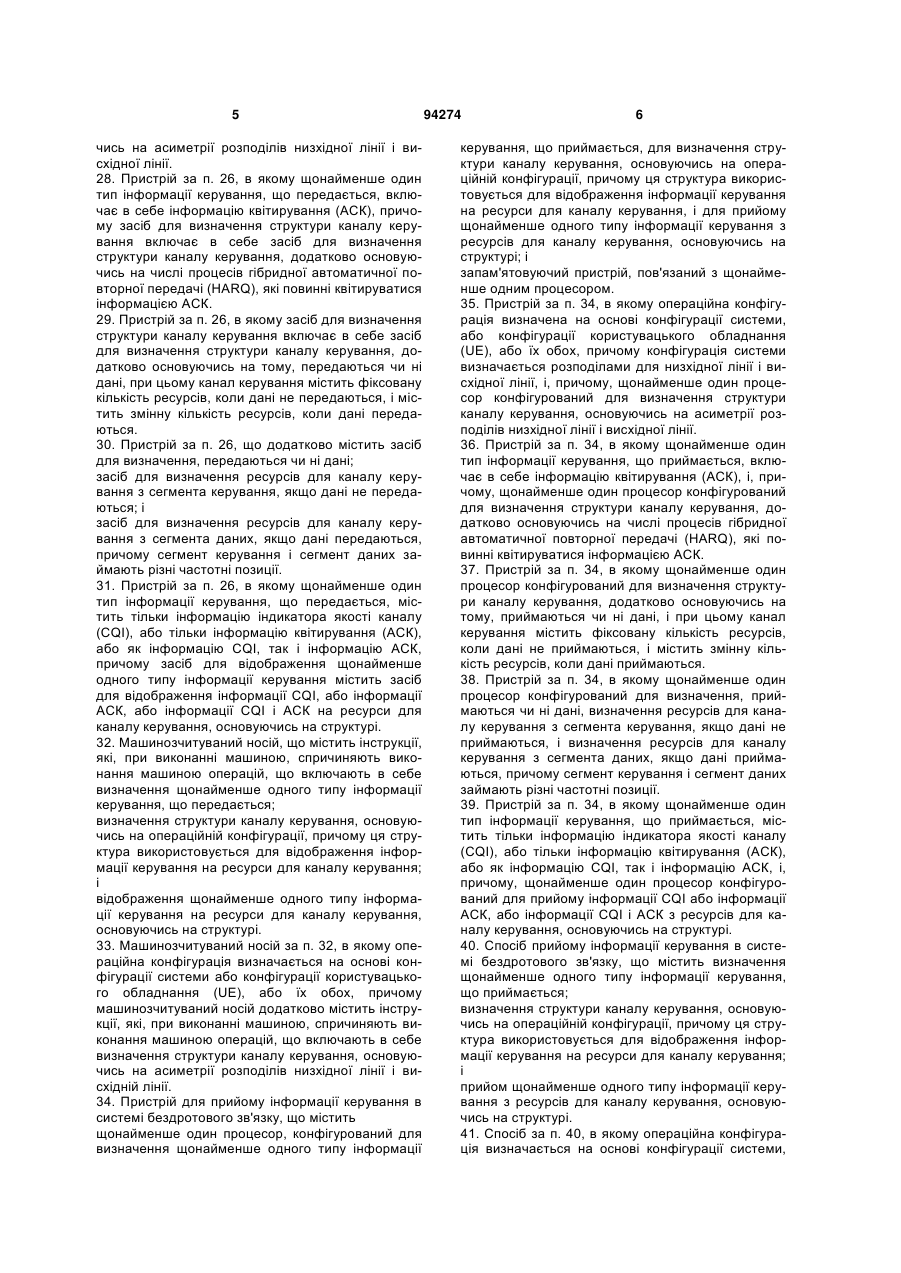

27. Пристрій за п. 26, в якому операційна конфігурація визначена на основі конфігурації системи, або конфігурації користувацького обладнання (UE), або їх обох, причому конфігурація системи визначається розподілами для низхідної лінії і висхідної лінії, при цьому засіб для визначення структури каналу керування включає в себе засіб для визначення структури каналу керування, основуючись на асиметрії розподілів низхідної лінії і висхідної лінії.
28. Пристрій за п. 26, в якому щонайменше один тип інформації керування, що передається, включає в себе інформацію квітирування (АСК), причому засіб для визначення структури каналу керування включає в себе засіб для визначення структури каналу керування, додатково основуючись на числі процесів гібридної автоматичної повторної передачі (HARQ), які повинні квітируватися інформацією АСК.
29. Пристрій за п. 26, в якому засіб для визначення структури каналу керування включає в себе засіб для визначення структури каналу керування, додатково основуючись на тому, передаються чи ні дані, при цьому канал керування містить фіксовану кількість ресурсів, коли дані не передаються, і містить змінну кількість ресурсів, коли дані передаються.
30. Пристрій за п. 26, що додатково містить засіб для визначення, передаються чи ні дані;
засіб для визначення ресурсів для каналу керування з сегмента керування, якщо дані не передаються; і
засіб для визначення ресурсів для каналу керування з сегмента даних, якщо дані передаються, причому сегмент керування і сегмент даних займають різні частотні позиції.
31. Пристрій за п. 26, в якому щонайменше один тип інформації керування, що передається, містить тільки інформацію індикатора якості каналу (CQI), або тільки інформацію квітирування (АСК), або як інформацію CQI, так і інформацію АСК, причому засіб для відображення щонайменше одного типу інформації керування містить засіб для відображення інформації CQI, або інформації АСК, або інформації CQI і АСК на ресурси для каналу керування, основуючись на структурі.
32. Машинозчитуваний носій, що містить інструкції, які, при виконанні машиною, спричиняють виконання машиною операцій, що включають в себе визначення щонайменше одного типу інформації керування, що передається;
визначення структури каналу керування, основуючись на операційній конфігурації, причому ця структура використовується для відображення інформації керування на ресурси для каналу керування; і
відображення щонайменше одного типу інформації керування на ресурси для каналу керування, основуючись на структурі.
33. Машинозчитуваний носій за п. 32, в якому операційна конфігурація визначається на основі конфігурації системи або конфігурації користувацького обладнання (UE), або їх обох, причому машинозчитуваний носій додатково містить інструкції, які, при виконанні машиною, спричиняють виконання машиною операцій, що включають в себе визначення структури каналу керування, основуючись на асиметрії розподілів низхідної лінії і висхідній лінії.
34. Пристрій для прийому інформації керування в системі бездротового зв'язку, що містить
щонайменше один процесор, конфігурований для визначення щонайменше одного типу інформації керування, що приймається, для визначення структури каналу керування, основуючись на операційній конфігурації, причому ця структура використовується для відображення інформації керування на ресурси для каналу керування, і для прийому щонайменше одного типу інформації керування з ресурсів для каналу керування, основуючись на структурі; і
запам'ятовуючий пристрій, пов'язаний з щонайменше одним процесором.
35. Пристрій за п. 34, в якому операційна конфігурація визначена на основі конфігурації системи, або конфігурації користувацького обладнання (UE), або їх обох, причому конфігурація системи визначається розподілами для низхідної лінії і висхідної лінії, і, причому, щонайменше один процесор конфігурований для визначення структури каналу керування, основуючись на асиметрії розподілів низхідної лінії і висхідної лінії.
36. Пристрій за п. 34, в якому щонайменше один тип інформації керування, що приймається, включає в себе інформацію квітирування (АСК), і, причому, щонайменше один процесор конфігурований для визначення структури каналу керування, додатково основуючись на числі процесів гібридної автоматичної повторної передачі (HARQ), які повинні квітируватися інформацією АСК.
37. Пристрій за п. 34, в якому щонайменше один процесор конфігурований для визначення структури каналу керування, додатково основуючись на тому, приймаються чи ні дані, і при цьому канал керування містить фіксовану кількість ресурсів, коли дані не приймаються, і містить змінну кількість ресурсів, коли дані приймаються.
38. Пристрій за п. 34, в якому щонайменше один процесор конфігурований для визначення, приймаються чи ні дані, визначення ресурсів для каналу керування з сегмента керування, якщо дані не приймаються, і визначення ресурсів для каналу керування з сегмента даних, якщо дані приймаються, причому сегмент керування і сегмент даних займають різні частотні позиції.
39. Пристрій за п. 34, в якому щонайменше один тип інформації керування, що приймається, містить тільки інформацію індикатора якості каналу (CQI), або тільки інформацію квітирування (АСК), або як інформацію CQI, так і інформацію АСК, і, причому, щонайменше один процесор конфігурований для прийому інформації CQI або інформації АСК, або інформації CQI і АСК з ресурсів для каналу керування, основуючись на структурі.
40. Спосіб прийому інформації керування в системі бездротового зв'язку, що містить визначення щонайменше одного типу інформації керування, що приймається;
визначення структури каналу керування, основуючись на операційній конфігурації, причому ця структура використовується для відображення інформації керування на ресурси для каналу керування; і
прийом щонайменше одного типу інформації керування з ресурсів для каналу керування, основуючись на структурі.

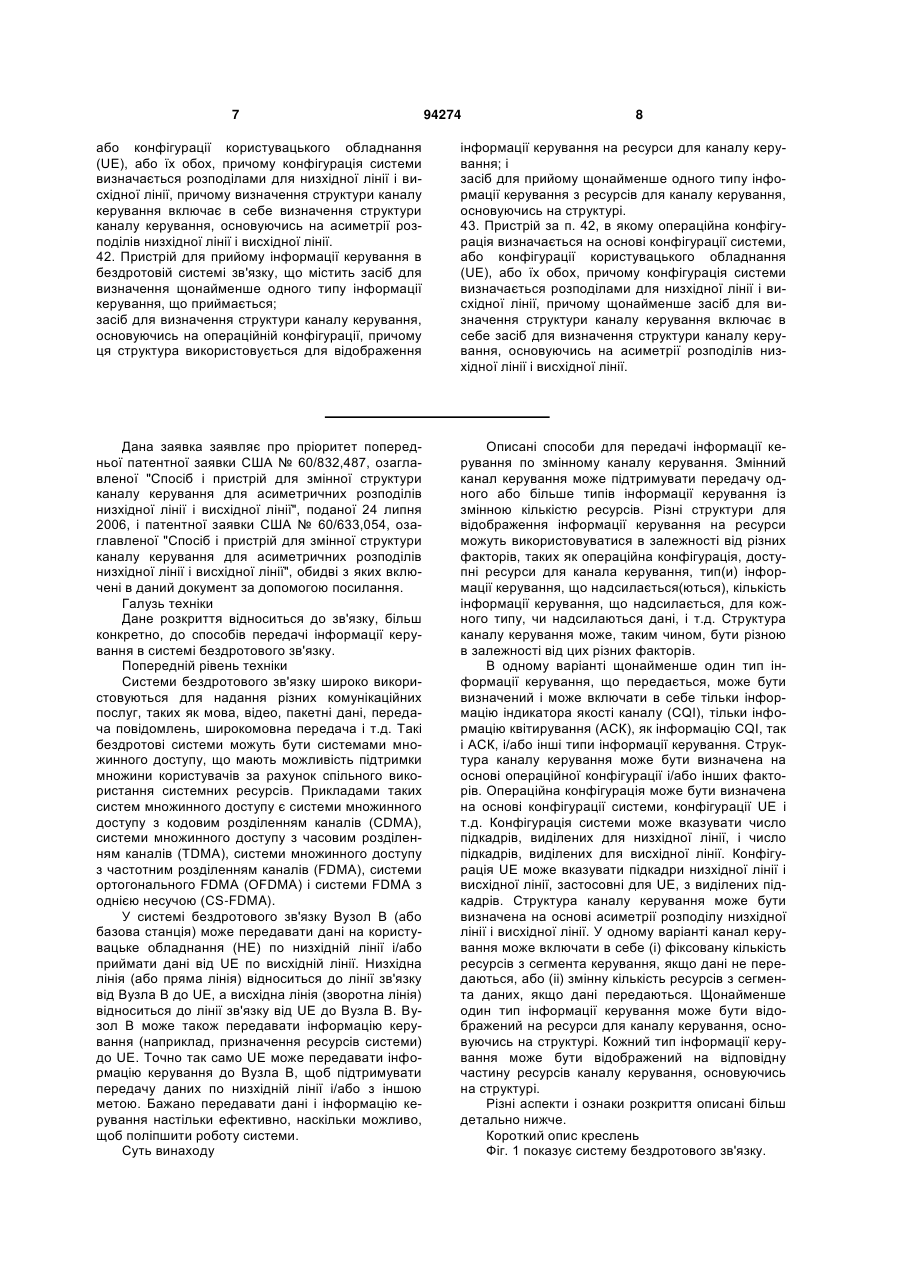

41. Спосіб за п. 40, в якому операційна конфігурація визначається на основі конфігурації системи, або конфігурації користувацького обладнання (UE), або їх обох, причому конфігурація системи визначається розподілами для низхідної лінії і висхідної лінії, причому визначення структури каналу керування включає в себе визначення структури каналу керування, основуючись на асиметрії розподілів низхідної лінії і висхідної лінії.
42. Пристрій для прийому інформації керування в бездротовій системі зв'язку, що містить засіб для визначення щонайменше одного типу інформації керування, що приймається;
засіб для визначення структури каналу керування, основуючись на операційній конфігурації, причому ця структура використовується для відображення інформації керування на ресурси для каналу керування; і
засіб для прийому щонайменше одного типу інформації керування з ресурсів для каналу керування, основуючись на структурі.
43. Пристрій за п. 42, в якому операційна конфігурація визначається на основі конфігурації системи, або конфігурації користувацького обладнання (UE), або їх обох, причому конфігурація системи визначається розподілами для низхідної лінії і висхідної лінії, причому щонайменше засіб для визначення структури каналу керування включає в себе засіб для визначення структури каналу керування, основуючись на асиметрії розподілів низхідної лінії і висхідної лінії.
Текст

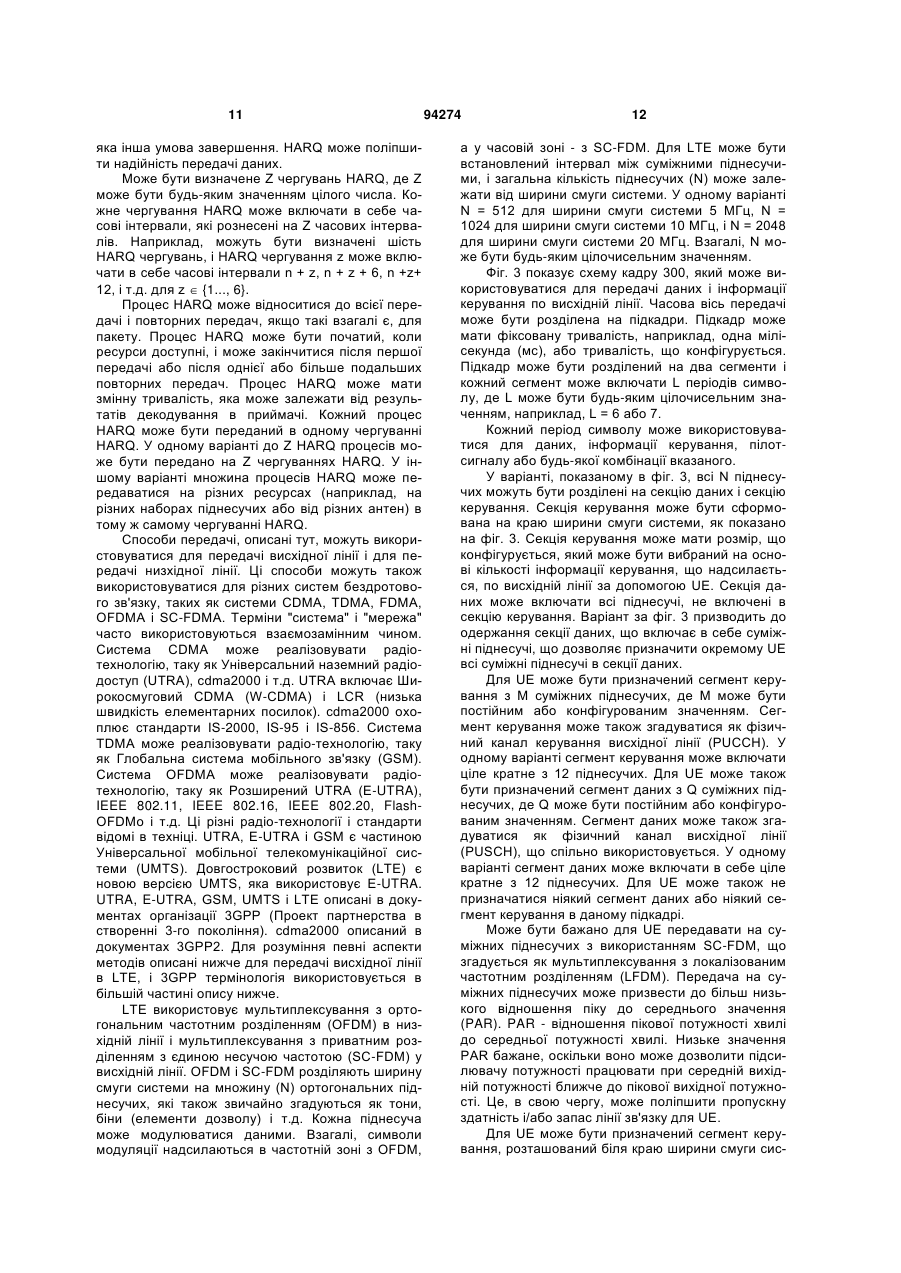

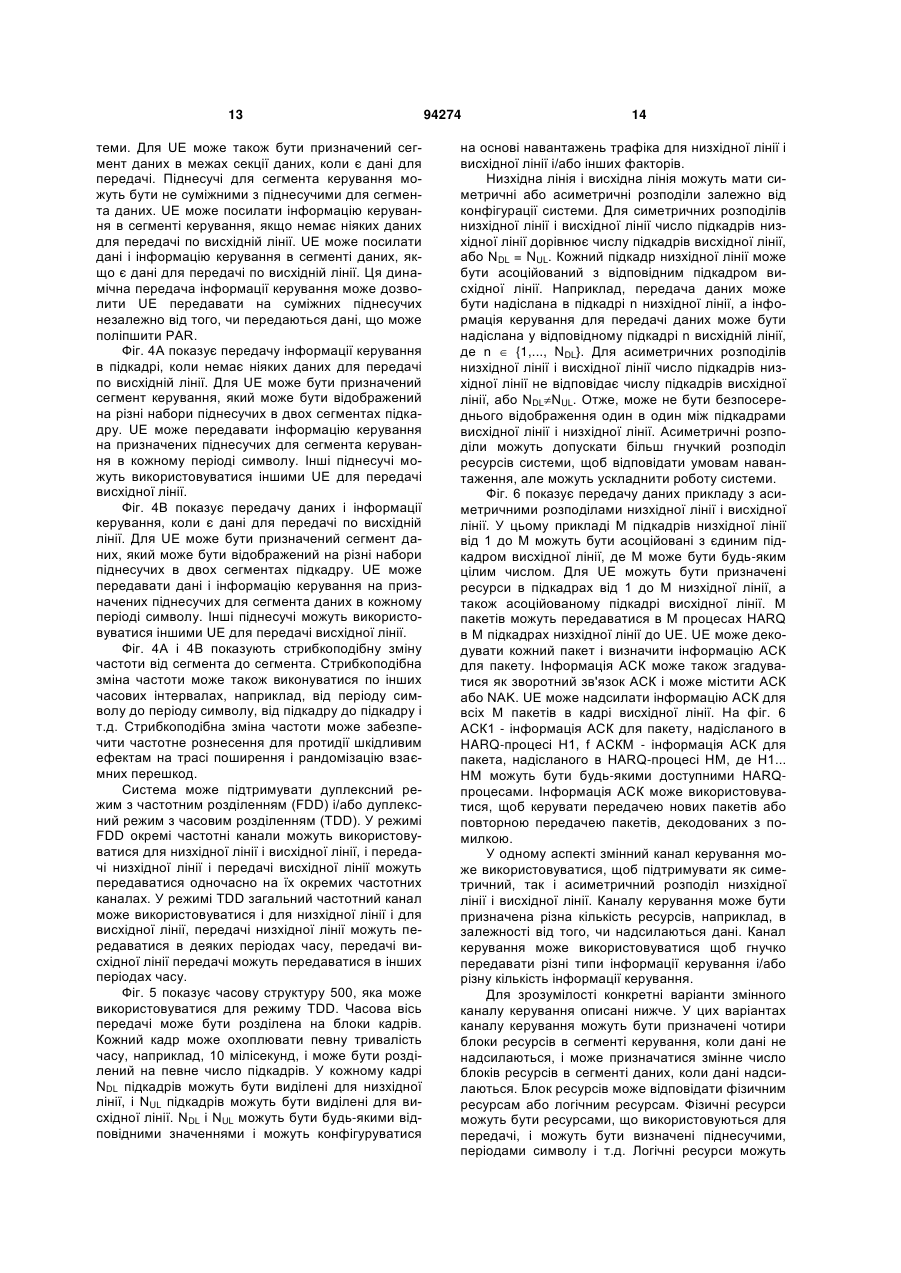

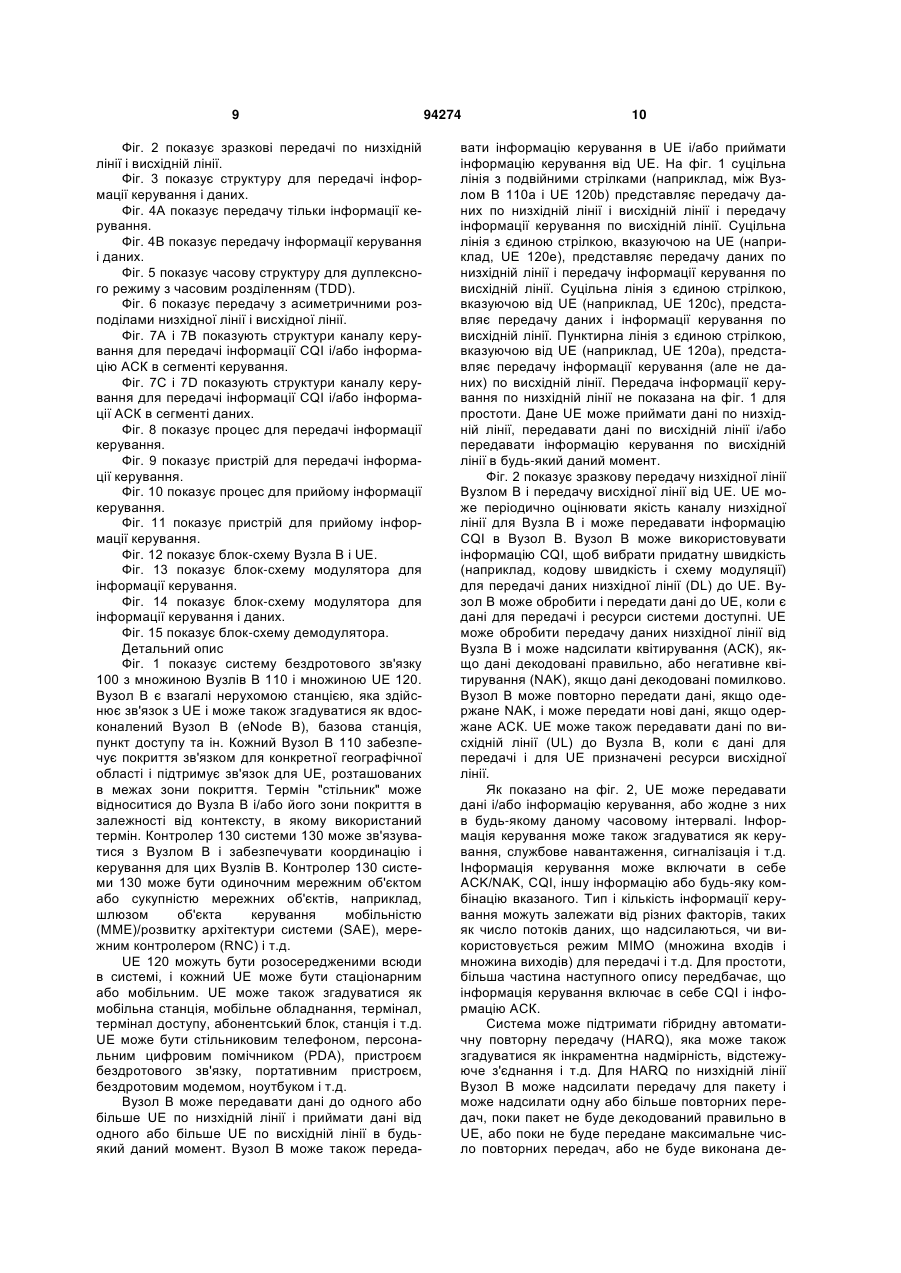

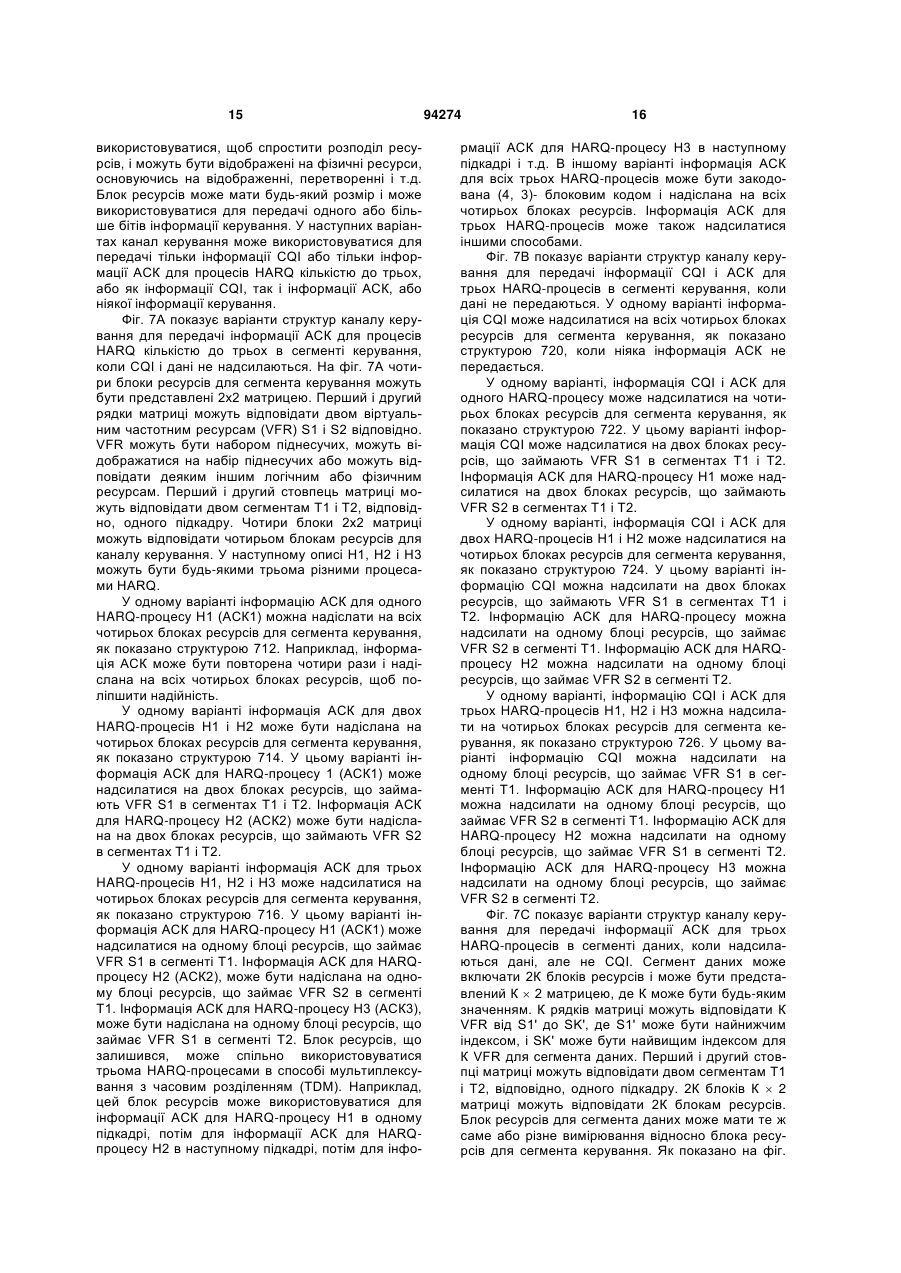

1. Пристрій для передачі інформації керування в системі бездротового зв'язку, що містить щонайменше один процесор, конфігурований, щоб визначати щонайменше один тип інформації керування, що передається, щоб визначати структуру каналу керування, основуючись на операційній конфігурації, причому ця структура використовується для відображення інформації керування на ресурси для каналу керування, і відображати щонайменше один тип інформації керування на ресурси для каналу керування, основуючись на структурі; і пам'ять, зв'язану з щонайменше одним процесором. 2. Пристрій за п. 1, в якому ресурси для каналу керування містять ресурси часу, або частотні ресурси, або кодові ресурси, або їх комбінацію. 3. Пристрій за п. 1, в якому щонайменше один процесор конфігурований, щоб визначити структуру каналу керування з множини структур, що підтримуються для каналу керування. 4. Пристрій за п. 1, в якому операційна конфігурація визначена на основі конфігурації системи, або конфігурації користувацького обладнання (UE), або їх обох. 5. Пристрій за п. 4, в якому конфігурація системи визначається розподілами для низхідної лінії і висхідної лінії, причому щонайменше один процесор конфігурований, щоб визначати структуру каналу 2 (19) 1 3 інформацію квітирування (АСК), і, причому, щонайменше один процесор конфігурований, щоб відображати інформацію CQI і АСК на ресурси для каналу керування, основуючись на структурі. 13. Пристрій за п. 1, в якому щонайменше один процесор конфігурований, щоб визначати структуру каналу керування, додатково основуючись на тому, передаються чи ні дані. 14. Пристрій за п. 13, в якому канал керування містить фіксовану кількість ресурсів, коли дані не передаються, і містить змінну кількість ресурсів, коли дані передаються. 15. Пристрій за п. 1, в якому щонайменше один процесор конфігурований, щоб визначати ресурси для каналу керування з сегмента керування, якщо дані не передаються, і визначати ресурси для каналу керування з сегмента даних, якщо дані передаються, причому сегмент керування і сегмент даних займають різні частотні позиції. 16. Пристрій за п. 1, в якому щонайменше один процесор конфігурований, щоб обробляти щонайменше один тип інформації керування відповідно до першої схеми обробки, якщо дані не передаються, і обробляти щонайменше один тип інформації керування відповідно до другої схеми обробки, якщо дані передаються. 17. Пристрій за п. 16, в якому для першої схеми обробки щонайменше один процесор конфігурований, щоб обробляти щонайменше один тип інформації керування, щоб одержувати символи модуляції, модулювати послідовність CAZAC (нульової постійної автокореляції з постійною амплітудою) кожним з символів модуляції, щоб одержувати відповідну модульовану послідовність CAZAC, і відображати модульовані послідовності CAZAC для символів модуляції на ресурси для каналу керування. 18. Пристрій за п. 16, в якому для другої схеми обробки щонайменше один процесор конфігурований, щоб обробляти щонайменше один тип інформації керування, щоб одержувати символи модуляції, об'єднувати символи модуляції для щонайменше одного типу інформації керування з символами модуляції для даних, і відображати об'єднані символи модуляції на ресурси для сегмента даних, і при цьому ресурси для каналу керування є підмножиною ресурсів для сегмента даних. 19. Пристрій за п. 18, в якому для другої схеми обробки щонайменше один процесор конфігурований, щоб перетворювати об'єднані символи модуляції з часової зони в частотну зону, щоб одержувати символи частотної зони і відображати символи частотної зони на ресурси для сегмента даних. 20. Спосіб передачі інформації керування в системі бездротового зв'язку, що містить: визначення щонайменше одного типу інформації керування, що підлягає передачі; визначення структури каналу керування, основуючись на операційній конфігурації, причому ця структура використовується для відображення інформації керування на ресурси для каналу керування; і 94274 4 відображення щонайменше одного типу інформації керування на ресурси для каналу керування, основуючись на структурі. 21. Спосіб за п. 20, в якому операційна конфігурація визначена на основі конфігурації системи, або конфігурації користувацького обладнання (UE), або їх обох, причому конфігурація системи визначається розподілами для низхідної лінії і висхідної лінії, причому визначення структури каналу керування включає в себе визначення структури каналу керування, основуючись на асиметрії розподілів низхідної лінії і висхідної лінії. 22. Спосіб за п. 20, в якому щонайменше один тип інформації керування, що передається, включає в себе інформацію квітирування (АСК), причому визначення структури каналу керування включає в себе визначення структури каналу керування, додатково основуючись на числі процесів гібридної автоматичної повторної передачі (HARQ), які повинні квітируватися інформацією АСК. 23. Спосіб за п. 20, в якому визначення структури каналу керування включає в себе визначення структури каналу керування, додатково основуючись на тому, передаються чи ні дані, при цьому канал керування містить фіксовану кількість ресурсів, коли дані не передаються, і містить змінну кількість ресурсів, коли дані передаються. 24. Спосіб за п. 20, що додатково містить визначення, передаються чи ні дані; визначення ресурсів для каналу керування з сегмента керування, якщо дані не передаються; і визначення ресурсів для каналу керування з сегмента даних, якщо дані передаються, причому сегмент керування і сегмент даних займають різні частотні позиції. 25. Спосіб за п. 20, в якому щонайменше один тип інформації керування, що передається, містить тільки інформацію індикатора якості каналу (CQI), або тільки інформацію квітирування (АСК), або як інформацію CQI, так і інформацію АСК, причому відображення щонайменше одного типу інформації керування містить відображення інформації CQI, або інформації АСК, або інформації CQI і АСК на ресурси для каналу керування, основуючись на структурі. 26. Пристрій для передачі інформації керування в системі бездротового зв'язку, що містить засіб для визначення щонайменше одного типу інформації керування, що передається; засіб для визначення структури каналу керування, основуючись на операційній конфігурації, причому ця структура використовується для відображення інформації керування на ресурси для каналу керування; і засіб для відображення щонайменше одного типу інформації керування на ресурси для каналу керування, основуючись на структурі. 27. Пристрій за п. 26, в якому операційна конфігурація визначена на основі конфігурації системи, або конфігурації користувацького обладнання (UE), або їх обох, причому конфігурація системи визначається розподілами для низхідної лінії і висхідної лінії, при цьому засіб для визначення структури каналу керування включає в себе засіб для визначення структури каналу керування, основую 5 чись на асиметрії розподілів низхідної лінії і висхідної лінії. 28. Пристрій за п. 26, в якому щонайменше один тип інформації керування, що передається, включає в себе інформацію квітирування (АСК), причому засіб для визначення структури каналу керування включає в себе засіб для визначення структури каналу керування, додатково основуючись на числі процесів гібридної автоматичної повторної передачі (HARQ), які повинні квітируватися інформацією АСК. 29. Пристрій за п. 26, в якому засіб для визначення структури каналу керування включає в себе засіб для визначення структури каналу керування, додатково основуючись на тому, передаються чи ні дані, при цьому канал керування містить фіксовану кількість ресурсів, коли дані не передаються, і містить змінну кількість ресурсів, коли дані передаються. 30. Пристрій за п. 26, що додатково містить засіб для визначення, передаються чи ні дані; засіб для визначення ресурсів для каналу керування з сегмента керування, якщо дані не передаються; і засіб для визначення ресурсів для каналу керування з сегмента даних, якщо дані передаються, причому сегмент керування і сегмент даних займають різні частотні позиції. 31. Пристрій за п. 26, в якому щонайменше один тип інформації керування, що передається, містить тільки інформацію індикатора якості каналу (CQI), або тільки інформацію квітирування (АСК), або як інформацію CQI, так і інформацію АСК, причому засіб для відображення щонайменше одного типу інформації керування містить засіб для відображення інформації CQI, або інформації АСК, або інформації CQI і АСК на ресурси для каналу керування, основуючись на структурі. 32. Машинозчитуваний носій, що містить інструкції, які, при виконанні машиною, спричиняють виконання машиною операцій, що включають в себе визначення щонайменше одного типу інформації керування, що передається; визначення структури каналу керування, основуючись на операційній конфігурації, причому ця структура використовується для відображення інформації керування на ресурси для каналу керування; і відображення щонайменше одного типу інформації керування на ресурси для каналу керування, основуючись на структурі. 33. Машинозчитуваний носій за п. 32, в якому операційна конфігурація визначається на основі конфігурації системи або конфігурації користувацького обладнання (UE), або їх обох, причому машинозчитуваний носій додатково містить інструкції, які, при виконанні машиною, спричиняють виконання машиною операцій, що включають в себе визначення структури каналу керування, основуючись на асиметрії розподілів низхідної лінії і висхідній лінії. 34. Пристрій для прийому інформації керування в системі бездротового зв'язку, що містить щонайменше один процесор, конфігурований для визначення щонайменше одного типу інформації 94274 6 керування, що приймається, для визначення структури каналу керування, основуючись на операційній конфігурації, причому ця структура використовується для відображення інформації керування на ресурси для каналу керування, і для прийому щонайменше одного типу інформації керування з ресурсів для каналу керування, основуючись на структурі; і запам'ятовуючий пристрій, пов'язаний з щонайменше одним процесором. 35. Пристрій за п. 34, в якому операційна конфігурація визначена на основі конфігурації системи, або конфігурації користувацького обладнання (UE), або їх обох, причому конфігурація системи визначається розподілами для низхідної лінії і висхідної лінії, і, причому, щонайменше один процесор конфігурований для визначення структури каналу керування, основуючись на асиметрії розподілів низхідної лінії і висхідної лінії. 36. Пристрій за п. 34, в якому щонайменше один тип інформації керування, що приймається, включає в себе інформацію квітирування (АСК), і, причому, щонайменше один процесор конфігурований для визначення структури каналу керування, додатково основуючись на числі процесів гібридної автоматичної повторної передачі (HARQ), які повинні квітируватися інформацією АСК. 37. Пристрій за п. 34, в якому щонайменше один процесор конфігурований для визначення структури каналу керування, додатково основуючись на тому, приймаються чи ні дані, і при цьому канал керування містить фіксовану кількість ресурсів, коли дані не приймаються, і містить змінну кількість ресурсів, коли дані приймаються. 38. Пристрій за п. 34, в якому щонайменше один процесор конфігурований для визначення, приймаються чи ні дані, визначення ресурсів для каналу керування з сегмента керування, якщо дані не приймаються, і визначення ресурсів для каналу керування з сегмента даних, якщо дані приймаються, причому сегмент керування і сегмент даних займають різні частотні позиції. 39. Пристрій за п. 34, в якому щонайменше один тип інформації керування, що приймається, містить тільки інформацію індикатора якості каналу (CQI), або тільки інформацію квітирування (АСК), або як інформацію CQI, так і інформацію АСК, і, причому, щонайменше один процесор конфігурований для прийому інформації CQI або інформації АСК, або інформації CQI і АСК з ресурсів для каналу керування, основуючись на структурі. 40. Спосіб прийому інформації керування в системі бездротового зв'язку, що містить визначення щонайменше одного типу інформації керування, що приймається; визначення структури каналу керування, основуючись на операційній конфігурації, причому ця структура використовується для відображення інформації керування на ресурси для каналу керування; і прийом щонайменше одного типу інформації керування з ресурсів для каналу керування, основуючись на структурі. 41. Спосіб за п. 40, в якому операційна конфігурація визначається на основі конфігурації системи, 7 94274 8 або конфігурації користувацького обладнання (UE), або їх обох, причому конфігурація системи визначається розподілами для низхідної лінії і висхідної лінії, причому визначення структури каналу керування включає в себе визначення структури каналу керування, основуючись на асиметрії розподілів низхідної лінії і висхідної лінії. 42. Пристрій для прийому інформації керування в бездротовій системі зв'язку, що містить засіб для визначення щонайменше одного типу інформації керування, що приймається; засіб для визначення структури каналу керування, основуючись на операційній конфігурації, причому ця структура використовується для відображення інформації керування на ресурси для каналу керування; і засіб для прийому щонайменше одного типу інформації керування з ресурсів для каналу керування, основуючись на структурі. 43. Пристрій за п. 42, в якому операційна конфігурація визначається на основі конфігурації системи, або конфігурації користувацького обладнання (UE), або їх обох, причому конфігурація системи визначається розподілами для низхідної лінії і висхідної лінії, причому щонайменше засіб для визначення структури каналу керування включає в себе засіб для визначення структури каналу керування, основуючись на асиметрії розподілів низхідної лінії і висхідної лінії. Дана заявка заявляє про пріоритет попередньої патентної заявки США № 60/832,487, озаглавленої "Спосіб і пристрій для змінної структури каналу керування для асиметричних розподілів низхідної лінії і висхідної лінії", поданої 24 липня 2006, і патентної заявки США № 60/633,054, озаглавленої "Спосіб і пристрій для змінної структури каналу керування для асиметричних розподілів низхідної лінії і висхідної лінії", обидві з яких включені в даний документ за допомогою посилання. Галузь техніки Дане розкриття відноситься до зв'язку, більш конкретно, до способів передачі інформації керування в системі бездротового зв'язку. Попередній рівень техніки Системи бездротового зв'язку широко використовуються для надання різних комунікаційних послуг, таких як мова, відео, пакетні дані, передача повідомлень, широкомовна передача і т.д. Такі бездротові системи можуть бути системами множинного доступу, що мають можливість підтримки множини користувачів за рахунок спільного використання системних ресурсів. Прикладами таких систем множинного доступу є системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи ортогонального FDMA (OFDMA) і системи FDMA з однією несучою (CS-FDMA). У системі бездротового зв'язку Вузол В (або базова станція) може передавати дані на користувацьке обладнання (НЕ) по низхідній лінії і/або приймати дані від UE по висхідній лінії. Низхідна лінія (або пряма лінія) відноситься до лінії зв'язку від Вузла В до UE, а висхідна лінія (зворотна лінія) відноситься до лінії зв'язку від UE до Вузла В. Вузол В може також передавати інформацію керування (наприклад, призначення ресурсів системи) до UE. Точно так само UE може передавати інформацію керування до Вузла В, щоб підтримувати передачу даних по низхідній лінії і/або з іншою метою. Бажано передавати дані і інформацію керування настільки ефективно, наскільки можливо, щоб поліпшити роботу системи. Суть винаходу Описані способи для передачі інформації керування по змінному каналу керування. Змінний канал керування може підтримувати передачу одного або більше типів інформації керування із змінною кількістю ресурсів. Різні структури для відображення інформації керування на ресурси можуть використовуватися в залежності від різних факторів, таких як операційна конфігурація, доступні ресурси для канала керування, тип(и) інформації керування, що надсилається(ються), кількість інформації керування, що надсилається, для кожного типу, чи надсилаються дані, і т.д. Структура каналу керування може, таким чином, бути різною в залежності від цих різних факторів. В одному варіанті щонайменше один тип інформації керування, що передається, може бути визначений і може включати в себе тільки інформацію індикатора якості каналу (CQI), тільки інформацію квітирування (АСК), як інформацію CQI, так і АСК, і/або інші типи інформації керування. Структура каналу керування може бути визначена на основі операційної конфігурації і/або інших факторів. Операційна конфігурація може бути визначена на основі конфігурації системи, конфігурації UE і т.д. Конфігурація системи може вказувати число підкадрів, виділених для низхідної лінії, і число підкадрів, виділених для висхідної лінії. Конфігурація UE може вказувати підкадри низхідної лінії і висхідної лінії, застосовні для UE, з виділених підкадрів. Структура каналу керування може бути визначена на основі асиметрії розподілу низхідної лінії і висхідної лінії. У одному варіанті канал керування може включати в себе (і) фіксовану кількість ресурсів з сегмента керування, якщо дані не передаються, або (іі) змінну кількість ресурсів з сегмента даних, якщо дані передаються. Щонайменше один тип інформації керування може бути відображений на ресурси для каналу керування, основуючись на структурі. Кожний тип інформації керування може бути відображений на відповідну частину ресурсів каналу керування, основуючись на структурі. Різні аспекти і ознаки розкриття описані більш детально нижче. Короткий опис креслень Фіг. 1 показує систему бездротового зв'язку. 9 Фіг. 2 показує зразкові передачі по низхідній лінії і висхідній лінії. Фіг. 3 показує структуру для передачі інформації керування і даних. Фіг. 4А показує передачу тільки інформації керування. Фіг. 4В показує передачу інформації керування і даних. Фіг. 5 показує часову структуру для дуплексного режиму з часовим розділенням (TDD). Фіг. 6 показує передачу з асиметричними розподілами низхідної лінії і висхідної лінії. Фіг. 7А і 7В показують структури каналу керування для передачі інформації CQI і/або інформацію АСК в сегменті керування. Фіг. 7С і 7D показують структури каналу керування для передачі інформації CQI і/або інформації АСК в сегменті даних. Фіг. 8 показує процес для передачі інформації керування. Фіг. 9 показує пристрій для передачі інформації керування. Фіг. 10 показує процес для прийому інформації керування. Фіг. 11 показує пристрій для прийому інформації керування. Фіг. 12 показує блок-схему Вузла В і UE. Фіг. 13 показує блок-схему модулятора для інформації керування. Фіг. 14 показує блок-схему модулятора для інформації керування і даних. Фіг. 15 показує блок-схему демодулятора. Детальний опис Фіг. 1 показує систему бездротового зв'язку 100 з множиною Вузлів В 110 і множиною UE 120. Вузол В є взагалі нерухомою станцією, яка здійснює зв'язок з UE і може також згадуватися як вдосконалений Вузол В (eNode В), базова станція, пункт доступу та ін. Кожний Вузол В 110 забезпечує покриття зв'язком для конкретної географічної області і підтримує зв'язок для UE, розташованих в межах зони покриття. Термін "стільник" може відноситися до Вузла В і/або його зони покриття в залежності від контексту, в якому використаний термін. Контролер 130 системи 130 може зв'язуватися з Вузлом В і забезпечувати координацію і керування для цих Вузлів В. Контролер 130 системи 130 може бути одиночним мережним об'єктом або сукупністю мережних об'єктів, наприклад, шлюзом об'єкта керування мобільністю (ММЕ)/розвитку архітектури системи (SAE), мережним контролером (RNC) і т.д. UE 120 можуть бути розосередженими всюди в системі, і кожний UE може бути стаціонарним або мобільним. UE може також згадуватися як мобільна станція, мобільне обладнання, термінал, термінал доступу, абонентський блок, станція і т.д. UE може бути стільниковим телефоном, персональним цифровим помічником (PDA), пристроєм бездротового зв'язку, портативним пристроєм, бездротовим модемом, ноутбуком і т.д. Вузол В може передавати дані до одного або більше UE по низхідній лінії і приймати дані від одного або більше UE по висхідній лінії в будьякий даний момент. Вузол В може також переда 94274 10 вати інформацію керування в UE і/або приймати інформацію керування від UE. На фіг. 1 суцільна лінія з подвійними стрілками (наприклад, між Вузлом В 110а і UE 120b) представляє передачу даних по низхідній лінії і висхідній лінії і передачу інформації керування по висхідній лінії. Суцільна лінія з єдиною стрілкою, вказуючою на UE (наприклад, UE 120е), представляє передачу даних по низхідній лінії і передачу інформації керування по висхідній лінії. Суцільна лінія з єдиною стрілкою, вказуючою від UE (наприклад, UE 120с), представляє передачу даних і інформації керування по висхідній лінії. Пунктирна лінія з єдиною стрілкою, вказуючою від UE (наприклад, UE 120а), представляє передачу інформації керування (але не даних) по висхідній лінії. Передача інформації керування по низхідній лінії не показана на фіг. 1 для простоти. Дане UE може приймати дані по низхідній лінії, передавати дані по висхідній лінії і/або передавати інформацію керування по висхідній лінії в будь-який даний момент. Фіг. 2 показує зразкову передачу низхідної лінії Вузлом В і передачу висхідної лінії від UE. UE може періодично оцінювати якість каналу низхідної лінії для Вузла В і може передавати інформацію CQI в Вузол В. Вузол В може використовувати інформацію CQI, щоб вибрати придатну швидкість (наприклад, кодову швидкість і схему модуляції) для передачі даних низхідної лінії (DL) до UE. Вузол В може обробити і передати дані до UE, коли є дані для передачі і ресурси системи доступні. UE може обробити передачу даних низхідної лінії від Вузла В і може надсилати квітирування (АСК), якщо дані декодовані правильно, або негативне квітирування (NAK), якщо дані декодовані помилково. Вузол В може повторно передати дані, якщо одержане NAK, і може передати нові дані, якщо одержане АСК. UE може також передавати дані по висхідній лінії (UL) до Вузла В, коли є дані для передачі і для UE призначені ресурси висхідної лінії. Як показано на фіг. 2, UE може передавати дані і/або інформацію керування, або жодне з них в будь-якому даному часовому інтервалі. Інформація керування може також згадуватися як керування, службове навантаження, сигналізація і т.д. Інформація керування може включати в себе ACK/NAK, CQI, іншу інформацію або будь-яку комбінацію вказаного. Тип і кількість інформації керування можуть залежати від різних факторів, таких як число потоків даних, що надсилаються, чи використовується режим МІМО (множина входів і множина виходів) для передачі і т.д. Для простоти, більша частина наступного опису передбачає, що інформація керування включає в себе CQI і інформацію АСК. Система може підтримати гібридну автоматичну повторну передачу (HARQ), яка може також згадуватися як інкраментна надмірність, відстежуюче з'єднання і т.д. Для HARQ по низхідній лінії Вузол В може надсилати передачу для пакету і може надсилати одну або більше повторних передач, поки пакет не буде декодований правильно в UE, або поки не буде передане максимальне число повторних передач, або не буде виконана де 11 яка інша умова завершення. HARQ може поліпшити надійність передачі даних. Може бути визначене Z чергувань HARQ, де Z може бути будь-яким значенням цілого числа. Кожне чергування HARQ може включати в себе часові інтервали, які рознесені на Z часових інтервалів. Наприклад, можуть бути визначені шість HARQ чергувань, і HARQ чергування z може включати в себе часові інтервали n + z, n + z + 6, n +z+ 12, і т.д. для z {1..., 6}. Процес HARQ може відноситися до всієї передачі і повторних передач, якщо такі взагалі є, для пакету. Процес HARQ може бути початий, коли ресурси доступні, і може закінчитися після першої передачі або після однієї або більше подальших повторних передач. Процес HARQ може мати змінну тривалість, яка може залежати від результатів декодування в приймачі. Кожний процес HARQ може бути переданий в одному чергуванні HARQ. У одному варіанті до Z HARQ процесів може бути передано на Z чергуваннях HARQ. У іншому варіанті множина процесів HARQ може передаватися на різних ресурсах (наприклад, на різних наборах піднесучих або від різних антен) в тому ж самому чергуванні HARQ. Способи передачі, описані тут, можуть використовуватися для передачі висхідної лінії і для передачі низхідної лінії. Ці способи можуть також використовуватися для різних систем бездротового зв'язку, таких як системи CDMA, TDMA, FDMA, OFDMA і SC-FDMA. Терміни "система" і "мережа" часто використовуються взаємозамінним чином. Система CDMA може реалізовувати радіотехнологію, таку як Універсальний наземний радіодоступ (UTRA), cdma2000 і т.д. UTRA включає Широкосмуговий CDMA (W-CDMA) і LCR (низька швидкість елементарних посилок). cdma2000 охоплює стандарти IS-2000, IS-95 і IS-856. Система TDMA може реалізовувати радіо-технологію, таку як Глобальна система мобільного зв'язку (GSM). Система OFDMA може реалізовувати радіотехнологію, таку як Розширений UTRA (E-UTRA), IEEE 802.11, IEEE 802.16, IEEE 802.20, FlashOFDMo і т.д. Ці різні радіо-технології і стандарти відомі в техніці. UTRA, E-UTRA і GSM є частиною Універсальної мобільної телекомунікаційної системи (UMTS). Довгостроковий розвиток (LTE) є новою версією UMTS, яка використовує E-UTRA. UTRA, E-UTRA, GSM, UMTS i LTE описані в документах організації 3GPP (Проект партнерства в створенні 3-го покоління). cdma2000 описаний в документах 3GPP2. Для розуміння певні аспекти методів описані нижче для передачі висхідної лінії в LTE, і 3GPP термінологія використовується в більшій частині опису нижче. LTE використовує мультиплексування з ортогональним частотним розділенням (OFDM) в низхідній лінії і мультиплексування з приватним розділенням з єдиною несучою частотою (SC-FDM) у висхідній лінії. OFDM і SC-FDM розділяють ширину смуги системи на множину (N) ортогональних піднесучих, які також звичайно згадуються як тони, біни (елементи дозволу) і т.д. Кожна піднесуча може модулюватися даними. Взагалі, символи модуляції надсилаються в частотній зоні з OFDM, 94274 12 а у часовій зоні - з SC-FDM. Для LTE може бути встановлений інтервал між суміжними піднесучими, і загальна кількість піднесучих (N) може залежати від ширини смуги системи. У одному варіанті N = 512 для ширини смуги системи 5 МГц, N = 1024 для ширини смуги системи 10 МГц, і N = 2048 для ширини смуги системи 20 МГц. Взагалі, N може бути будь-яким цілочисельним значенням. Фіг. 3 показує схему кадру 300, який може використовуватися для передачі даних і інформації керування по висхідній лінії. Часова вісь передачі може бути розділена на підкадри. Підкадр може мати фіксовану тривалість, наприклад, одна мілісекунда (мс), або тривалість, що конфігурується. Підкадр може бути розділений на два сегменти і кожний сегмент може включати L періодів символу, де L може бути будь-яким цілочисельним значенням, наприклад, L = 6 або 7. Кожний період символу може використовуватися для даних, інформації керування, пілотсигналу або будь-якої комбінації вказаного. У варіанті, показаному в фіг. 3, всі N піднесучих можуть бути розділені на секцію даних і секцію керування. Секція керування може бути сформована на краю ширини смуги системи, як показано на фіг. 3. Секція керування може мати розмір, що конфігурується, який може бути вибраний на основі кількості інформації керування, що надсилається, по висхідній лінії за допомогою UE. Секція даних може включати всі піднесучі, не включені в секцію керування. Варіант за фіг. 3 призводить до одержання секції даних, що включає в себе суміжні піднесучі, що дозволяє призначити окремому UE всі суміжні піднесучі в секції даних. Для UЕ може бути призначений сегмент керування з М суміжних піднесучих, де М може бути постійним або конфігурованим значенням. Сегмент керування може також згадуватися як фізичний канал керування висхідної лінії (PUCCH). У одному варіанті сегмент керування може включати ціле кратне з 12 піднесучих. Для UE може також бути призначений сегмент даних з Q суміжних піднесучих, де Q може бути постійним або конфігурованим значенням. Сегмент даних може також згадуватися як фізичний канал висхідної лінії (PUSCH), що спільно використовується. У одному варіанті сегмент даних може включати в себе ціле кратне з 12 піднесучих. Для UE може також не призначатися ніякий сегмент даних або ніякий сегмент керування в даному підкадрі. Може бути бажано для UE передавати на суміжних піднесучих з використанням SC-FDM, що згадується як мультиплексування з локалізованим частотним розділенням (LFDM). Передача на суміжних піднесучих може призвести до більш низького відношення піку до середнього значення (PAR). PAR - відношення пікової потужності хвилі до середньої потужності хвилі. Низьке значення PAR бажане, оскільки воно може дозволити підсилювачу потужності працювати при середній вихідній потужності ближче до пікової вихідної потужності. Це, в свою чергу, може поліпшити пропускну здатність і/або запас лінії зв'язку для UE. Для UE може бути призначений сегмент керування, розташований біля краю ширини смуги сис 13 теми. Для UE може також бути призначений сегмент даних в межах секції даних, коли є дані для передачі. Піднесучі для сегмента керування можуть бути не суміжними з піднесучими для сегмента даних. UE може посилати інформацію керування в сегменті керування, якщо немає ніяких даних для передачі по висхідній лінії. UE може посилати дані і інформацію керування в сегменті даних, якщо є дані для передачі по висхідній лінії. Ця динамічна передача інформації керування може дозволити UE передавати на суміжних піднесучих незалежно від того, чи передаються дані, що може поліпшити PAR. Фіг. 4А показує передачу інформації керування в підкадрі, коли немає ніяких даних для передачі по висхідній лінії. Для UE може бути призначений сегмент керування, який може бути відображений на різні набори піднесучих в двох сегментах підкадру. UE може передавати інформацію керування на призначених піднесучих для сегмента керування в кожному періоді символу. Інші піднесучі можуть використовуватися іншими UE для передачі висхідної лінії. Фіг. 4В показує передачу даних і інформації керування, коли є дані для передачі по висхідній лінії. Для UE може бути призначений сегмент даних, який може бути відображений на різні набори піднесучих в двох сегментах підкадру. UE може передавати дані і інформацію керування на призначених піднесучих для сегмента даних в кожному періоді символу. Інші піднесучі можуть використовуватися іншими UE для передачі висхідної лінії. Фіг. 4А і 4В показують стрибкоподібну зміну частоти від сегмента до сегмента. Стрибкоподібна зміна частоти може також виконуватися по інших часових інтервалах, наприклад, від періоду символу до періоду символу, від підкадру до підкадру і т.д. Стрибкоподібна зміна частоти може забезпечити частотне рознесення для протидії шкідливим ефектам на трасі поширення і рандомізацію взаємних перешкод. Система може підтримувати дуплексний режим з частотним розділенням (FDD) і/або дуплексний режим з часовим розділенням (TDD). У режимі FDD окремі частотні канали можуть використовуватися для низхідної лінії і висхідної лінії, і передачі низхідної лінії і передачі висхідної лінії можуть передаватися одночасно на їх окремих частотних каналах. У режимі TDD загальний частотний канал може використовуватися і для низхідної лінії і для висхідної лінії, передачі низхідної лінії можуть передаватися в деяких періодах часу, передачі висхідної лінії передачі можуть передаватися в інших періодах часу. Фіг. 5 показує часову структуру 500, яка може використовуватися для режиму TDD. Часова вісь передачі може бути розділена на блоки кадрів. Кожний кадр може охоплювати певну тривалість часу, наприклад, 10 мілісекунд, і може бути розділений на певне число підкадрів. У кожному кадрі NDL підкадрів можуть бути виділені для низхідної лінії, і NUL підкадрів можуть бути виділені для висхідної лінії. NDL і NUL можуть бути будь-якими відповідними значеннями і можуть конфігуруватися 94274 14 на основі навантажень трафіка для низхідної лінії і висхідної лінії і/або інших факторів. Низхідна лінія і висхідна лінія можуть мати симетричні або асиметричні розподіли залежно від конфігурації системи. Для симетричних розподілів низхідної лінії і висхідної лінії число підкадрів низхідної лінії дорівнює числу підкадрів висхідної лінії, або NDL = NUL. Кожний підкадр низхідної лінії може бути асоційований з відповідним підкадром висхідної лінії. Наприклад, передача даних може бути надіслана в підкадрі n низхідної лінії, а інформація керування для передачі даних може бути надіслана у відповідному підкадрі n висхідній лінії, де n {1,..., NDL}. Для асиметричних розподілів низхідної лінії і висхідної лінії число підкадрів низхідної лінії не відповідає числу підкадрів висхідної лінії, або NDLNUL. Отже, може не бути безпосереднього відображення один в один між підкадрами висхідної лінії і низхідної лінії. Асиметричні розподіли можуть допускати більш гнучкий розподіл ресурсів системи, щоб відповідати умовам навантаження, але можуть ускладнити роботу системи. Фіг. 6 показує передачу даних прикладу з асиметричними розподілами низхідної лінії і висхідної лінії. У цьому прикладі М підкадрів низхідної лінії від 1 до М можуть бути асоційовані з єдиним підкадром висхідної лінії, де М може бути будь-яким цілим числом. Для UE можуть бути призначені ресурси в підкадрах від 1 до М низхідної лінії, а також асоційованому підкадрі висхідної лінії. М пакетів можуть передаватися в М процесах HARQ в М підкадрах низхідної лінії до UE. UE може декодувати кожний пакет і визначити інформацію АСК для пакету. Інформація АСК може також згадуватися як зворотний зв'язок АСК і може містити АСК або NAK. UE може надсилати інформацію АСК для всіх М пакетів в кадрі висхідної лінії. На фіг. 6 АСК1 - інформація АСК для пакету, надісланого в HARQ-процесі Н1, f АСКМ - інформація АСК для пакета, надісланого в HARQ-процесі НМ, де Н1... НМ можуть бути будь-якими доступними HARQпроцесами. Інформація АСК може використовуватися, щоб керувати передачею нових пакетів або повторною передачею пакетів, декодованих з помилкою. У одному аспекті змінний канал керування може використовуватися, щоб підтримувати як симетричний, так і асиметричний розподіл низхідної лінії і висхідної лінії. Каналу керування може бути призначена різна кількість ресурсів, наприклад, в залежності від того, чи надсилаються дані. Канал керування може використовуватися щоб гнучко передавати різні типи інформації керування і/або різну кількість інформації керування. Для зрозумілості конкретні варіанти змінного каналу керування описані нижче. У цих варіантах каналу керування можуть бути призначені чотири блоки ресурсів в сегменті керування, коли дані не надсилаються, і може призначатися змінне число блоків ресурсів в сегменті даних, коли дані надсилаються. Блок ресурсів може відповідати фізичним ресурсам або логічним ресурсам. Фізичні ресурси можуть бути ресурсами, що використовуються для передачі, і можуть бути визначені піднесучими, періодами символу і т.д. Логічні ресурси можуть 15 використовуватися, щоб спростити розподіл ресурсів, і можуть бути відображені на фізичні ресурси, основуючись на відображенні, перетворенні і т.д. Блок ресурсів може мати будь-який розмір і може використовуватися для передачі одного або більше бітів інформації керування. У наступних варіантах канал керування може використовуватися для передачі тільки інформації CQI або тільки інформації АСК для процесів HARQ кількістю до трьох, або як інформації CQI, так і інформації АСК, або ніякої інформації керування. Фіг. 7А показує варіанти структур каналу керування для передачі інформації АСК для процесів HARQ кількістю до трьох в сегменті керування, коли CQI і дані не надсилаються. На фіг. 7А чотири блоки ресурсів для сегмента керування можуть бути представлені 2x2 матрицею. Перший і другий рядки матриці можуть відповідати двом віртуальним частотним ресурсам (VFR) S1 і S2 відповідно. VFR можуть бути набором піднесучих, можуть відображатися на набір піднесучих або можуть відповідати деяким іншим логічним або фізичним ресурсам. Перший і другий стовпець матриці можуть відповідати двом сегментам Т1 і Т2, відповідно, одного підкадру. Чотири блоки 2x2 матриці можуть відповідати чотирьом блокам ресурсів для каналу керування. У наступному описі Н1, Н2 і Н3 можуть бути будь-якими трьома різними процесами HARQ. У одному варіанті інформацію АСК для одного HARQ-процесу Н1 (АСК1) можна надіслати на всіх чотирьох блоках ресурсів для сегмента керування, як показано структурою 712. Наприклад, інформація АСК може бути повторена чотири рази і надіслана на всіх чотирьох блоках ресурсів, щоб поліпшити надійність. У одному варіанті інформація АСК для двох HARQ-процесів Н1 і Н2 може бути надіслана на чотирьох блоках ресурсів для сегмента керування, як показано структурою 714. У цьому варіанті інформація АСК для HARQ-процесу 1 (АСК1) може надсилатися на двох блоках ресурсів, що займають VFR S1 в сегментах Т1 і Т2. Інформація АСК для HARQ-процесу Н2 (АСК2) може бути надіслана на двох блоках ресурсів, що займають VFR S2 в сегментах Т1 і Т2. У одному варіанті інформація АСК для трьох HARQ-процесів Н1, Н2 і Н3 може надсилатися на чотирьох блоках ресурсів для сегмента керування, як показано структурою 716. У цьому варіанті інформація АСК для HARQ-процесу Н1 (АСК1) може надсилатися на одному блоці ресурсів, що займає VFR S1 в сегменті Т1. Інформація АСК для HARQпроцесу Н2 (АСК2), може бути надіслана на одному блоці ресурсів, що займає VFR S2 в сегменті Т1. Інформація АСК для HARQ-процесу Н3 (АСК3), може бути надіслана на одному блоці ресурсів, що займає VFR S1 в сегменті Т2. Блок ресурсів, що залишився, може спільно використовуватися трьома HARQ-процесами в способі мультиплексування з часовим розділенням (TDM). Наприклад, цей блок ресурсів може використовуватися для інформації АСК для HARQ-процесу Н1 в одному підкадрі, потім для інформації АСК для HARQпроцесу Н2 в наступному підкадрі, потім для інфо 94274 16 рмації АСК для HARQ-процесу Н3 в наступному підкадрі і т.д. В іншому варіанті інформація АСК для всіх трьох HARQ-процесів може бути закодована (4, 3)- блоковим кодом і надіслана на всіх чотирьох блоках ресурсів. Інформація АСК для трьох HARQ-процесів може також надсилатися іншими способами. Фіг. 7В показує варіанти структур каналу керування для передачі інформації CQI і АСК для трьох HARQ-процесів в сегменті керування, коли дані не передаються. У одному варіанті інформація CQI може надсилатися на всіх чотирьох блоках ресурсів для сегмента керування, як показано структурою 720, коли ніяка інформація АСК не передається. У одному варіанті, інформація CQI і АСК для одного HARQ-процесу може надсилатися на чотирьох блоках ресурсів для сегмента керування, як показано структурою 722. У цьому варіанті інформація CQI може надсилатися на двох блоках ресурсів, що займають VFR S1 в сегментах Т1 і Т2. Інформація АСК для HARQ-процесу Н1 може надсилатися на двох блоках ресурсів, що займають VFR S2 в сегментах Т1 і Т2. У одному варіанті, інформація CQI і АСК для двох HARQ-процесів Н1 і Н2 може надсилатися на чотирьох блоках ресурсів для сегмента керування, як показано структурою 724. У цьому варіанті інформацію CQI можна надсилати на двох блоках ресурсів, що займають VFR S1 в сегментах Т1 і Т2. Інформацію АСК для HARQ-процесу можна надсилати на одному блоці ресурсів, що займає VFR S2 в сегменті Т1. Інформацію АСК для HARQпроцесу Н2 можна надсилати на одному блоці ресурсів, що займає VFR S2 в сегменті Т2. У одному варіанті, інформацію CQI і АСК для трьох HARQ-процесів Н1, Н2 і Н3 можна надсилати на чотирьох блоках ресурсів для сегмента керування, як показано структурою 726. У цьому варіанті інформацію CQI можна надсилати на одному блоці ресурсів, що займає VFR S1 в сегменті Т1. Інформацію АСК для HARQ-процесу Н1 можна надсилати на одному блоці ресурсів, що займає VFR S2 в сегменті Т1. Інформацію АСК для HARQ-процесу Н2 можна надсилати на одному блоці ресурсів, що займає VFR S1 в сегменті Т2. Інформацію АСК для HARQ-процесу Н3 можна надсилати на одному блоці ресурсів, що займає VFR S2 в сегменті Т2. Фіг. 7С показує варіанти структур каналу керування для передачі інформації АСК для трьох HARQ-процесів в сегменті даних, коли надсилаються дані, але не CQI. Сегмент даних може включати 2К блоків ресурсів і може бути представлений К 2 матрицею, де К може бути будь-яким значенням. К рядків матриці можуть відповідати К VFR від S1' до SK', де S1' може бути найнижчим індексом, і SK' може бути найвищим індексом для К VFR для сегмента даних. Перший і другий стовпці матриці можуть відповідати двом сегментам Т1 і Т2, відповідно, одного підкадру. 2К блоків К 2 матриці можуть відповідати 2К блокам ресурсів. Блок ресурсів для сегмента даних може мати те ж саме або різне вимірювання відносно блока ресурсів для сегмента керування. Як показано на фіг. 17 7С, різні числа блоків ресурсів можуть бути взяті з сегмента даних і можуть використовуватися для передачі різної кількості інформації керування. Інші блоки ресурсів в сегменті даних можуть використовуватися для передачі даних. У одному варіанті інформація АСК для одного HARQ-процесу Н1 може передаватися на двох блоках ресурсів для сегмента даних, як показано структурою 732. Два блоки ресурсів можуть займати VFR S1' в сегментах Т1 і Т2. Інші 2К - 2 блоки ресурсів можуть використовуватися для даних. У одному варіанті інформація АСК для двох HARQ-процесів Н1 і Н2 може надсилатися на чотирьох блоках ресурсів для сегмента даних, як показано структурою 734. У цьому варіанті інформацію АСК для HARQ-процесу Н1 можна надсилати на двох блоках ресурсів, що займають VFR S1' в сегментах Т1 і Т2. Інформацію АСК для HARQпроцесу Н2 можна надсилати на двох блоках ресурсів, що займають VFR S2' в сегментах Т1 і Т2. Інші 2К - 4 блоки ресурсів можуть використовуватися для даних. У одному варіанті інформація АСК для трьох HARQ-процесів Н1, Н2 і Н3 може надсилатися на шести блоках ресурсів для сегмента даних, як показано структурою 736. У цьому варіанті інформацію АСК для HARQ-процесу Н1 можна надсилати на двох блоках ресурсів, що займають VFR S1' в сегментах Т1 і Т2. Інформацію АСК для HARQпроцесу Н2 можна надсилати на двох блоках ресурсів, що займають VFR S2' в сегментах Т1 і Т2. Інформацію АСК для HARQ-процесу Н3 можна надсилати на двох блоках ресурсів, що займають VFR S3' для сегмента даних в сегментах Т1 і Т2. Інші 2К - 6 блоки ресурсів можуть використовуватися для даних. Фіг. 7D показує варіанти структур каналу керування для передачі інформації CQI і АСК для трьох HARQ-процесів в сегменті даних, коли дані передаються. У одному варіанті інформацію CQI можна надсилати на двох блоках ресурсів для сегмента даних, як показано структурою 740. Ці два блоки ресурсів можуть займати VFR S1' в сегментах Т1 і Т2. Інші 2К - 2 блоки ресурсів можуть використовуватися для даних. У одному варіанті інформацію CQI і АСК для одного HARQ-процесу може надсилати на чотирьох блоках ресурсів для сегмента даних, як показано структурою 742. У цьому варіанті інформацію CQI можна надсилати на двох блоках ресурсів, що займають VFR S1' в сегментах Т1 і Т2. Інформацію АСК для HARQ-процесу Н1 можна надсилати на двох блоках ресурсів, що займають VFR S2' в сегментах Т1 і Т2. Інші 2К - 4 блоки ресурсів можуть використовуватися для даних. У одному варіанті інформацію CQI і АСК для двох HARQ-процесів Н1 і Н2 можна надсилати на шести блоках ресурсів для сегмента даних, як показано структурою 744. У цьому варіанті інформацію CQI можна надсилати на двох блоках ресурсів, що займають VFR S1' в сегментах Т1 і Т2. Інформацію АСК для HARQ-процесу Н1 можна надсилати на двох блоках ресурсів, що займають VFR S2' в сегментах Т1 і Т2. Інформацію АСК для HARQпроцесу Н2 можна надсилати на двох блоках ре 94274 18 сурсів, що займають VFR S3' в сегментах Т1 і Т2. Інші 2К - 6 блоки ресурсів можуть використовуватися для даних. У одному варіанті інформацію CQI і АСК для трьох HARQ-процесів Н1, Н2 і Н3 можна надсилати на восьми блоках ресурсів для сегмента даних, як показано структурою 746. У цьому варіанті інформацію CQI можна надсилати на двох блоках ресурсів, що займають VFR S1' в сегментах Т1 і Т2. Інформацію АСК для HARQ-процесу Н1 можна надсилати на двох блоках ресурсів, що займають VFR S2' в сегментах Т1 і Т2. Інформацію АСК для HARQ-процесу Н2 можна надсилати на двох блоках ресурсів, що займають VFR S3' в сегментах ТІ і Т2. Інформацію АСК для HARQ-процесу Н3 можна надсилати на двох блоках ресурсів, що займають VFR S4' в сегментах Т1 і Т2. Інші 2К - 8 блоки ресурсів можуть використовуватися для даних. Фіг. 7А - 7D показують певні варіанти структур каналу керування для передачі інформації CQI і АСК в сегменті керування і сегменті даних. Ці варіанти показують певне відображення інформації CQI і/або АСК на блоки ресурсів, доступні для передачі інформації керування. Інформація CQI і АСК може також відображатися на доступні блоки ресурсів різними іншими способами. Наприклад, замість того, щоб використати структуру 714 на фіг. 7А, інформацію АСК для HARQ-процесу Н1 можна надсилати на (і) верхньому лівому і нижньому правом блоках ресурсів в матриці, (іі) нижньому лівому і верхньому правому блоках ресурсів в матриці, (ііі) верхньому лівому і нижньому лівому блоках ресурсів в матриці, і т.д. Як інший приклад, блоковий код може використовуватися для всієї інформації керування, що передається, і результуюче кодове слово може передаватися на всіх доступних блоках ресурсів. Інформація CQI і АСК може мультиплексуватися різним чином, наприклад, використовуючи мультиплексування з часовим розділенням (TDM), мультиплексування з частотним розділенням (FDM), мультиплексування з кодовим розділенням (CDM) і т.д. або комбінацію вказаного. У варіантах, показаних на фіг. 7 А - 7D, комбінація TDM і FDM може використовуватися для каналу керування. У цих варіантах кожний VFR може відповідати набору піднесучих. Наприклад, 12 піднесучих можуть бути призначені для сегмента керування, кожний VFR може відповідати шести піднесучим, і один блок ресурсів може відповідати шести піднесучим в L періодах символу для одного сегмента. Інформацію CQI або АСК для кожного HARQ-процесу можна посилати в призначеному(их) блоці(ах) ресурсів, наприклад, як показано на Фіг. 7А -7D. TDM може також використовуватися для інформації керування. У цьому випадку, вся інформація керування, відображена на даний сегмент, може оброблятися (наприклад, спільно кодуватися) і передаватися на всіх піднесучих для каналу керування в цьому сегменті. Наприклад, для структури 726 на фіг. 7В інформація CQI і АСК для HARQпроцесу Н1 може оброблятися і передаватися на всіх піднесучих в сегменті Т1, і інформація АСК для HARQ-процесів Н2 і Н3 може оброблятися і передаватися на всіх піднесучих в сегменті Т2. 19 FDM може також використовуватися для інформації керування. У цьому випадку вся інформація керування, відображена на даний VFR, може оброблятися (наприклад, спільно кодуватися) і передаватися на всіх піднесучих в цьому VFR в двох сегментах. Наприклад, для структури 726 на фіг. 7В інформація CQI і АСК для HARQ-процесу Н2, може бути оброблена і надіслана на піднесучих в VFR S1 в обох сегментах Т1 і Т2, і інформація АСК для HARQ-процесів Н1 і Н3 може бути оброблена і надіслана на всіх піднесучих в VFR S2 в обох сегментах Т1 і Т2. CDM може також використовуватися для інформації керування. У цьому випадку інформація CQI і АСК може бути розширена ортогональними кодами, об'єднана і потім відображена на всі ресурси, доступні для передачі інформації керування. Інформацію керування можна також надсилати, змінюючи порядок модуляції. Наприклад, BPSK може використовуватися, щоб надсилати один біт інформації керування, QPSK може використовуватися, щоб надсилати два інформаційних біти, 8PSK може використовуватися, щоб надсилати три інформаційних біти, 16-QAM може використовуватися, щоб надсилати чотири інформаційних біти, і т.д. Варіанти на фіг. 7А - 7D передбачають два типи інформації керування, що надсилається, - інформацію CQI і АСК. Взагалі, будь-яка кількість і будь-який тип інформації керування може передаватися в каналі керування. Наприклад, інформація керування може містити інформацію, що ідентифікує один або більше бажаних піддіапазонів серед всіх піддіапазонів, інформацію для однієї або більше матриць попереднього кодування/формування променя або однієї або більше антен для передачі МІМО, запиту ресурсу і т.д. Взагалі, фіксована або змінна кількість інформації керування може передаватися для кожного типу. Кількість інформації АСК може залежати від числа HARQ-процесів, які квітируються. Кількість інформації CQI може бути фіксованою (як показано на фіг. 7A-7D) або змінною (наприклад, залежною від того, чи використовується МІМО, числа потоків, що передаються з використанням МІМО, і т.д.). Варіанти на фіг. 7A-7D передбачають, що канал керування включає (і) фіксоване число блоків ресурсів, коли дані не передаються, і (іі) змінне число блоків ресурсів, коли дані передаються. Взагалі, канал керування може включати (і) фіксоване або змінне число блоків ресурсів, коли дані не передаються, і (іі) фіксоване або змінне число блоків ресурсів, коли дані передаються. Число блоків ресурсів, доступних для каналу керування, може відрізнятися від того, що показане на фіг. 7A7D. Взагалі, змінний канал керування може мати різні структури в залежності від одного або більше з наступного: - конфігурація системи, наприклад, розподіли для низхідної лінії і висхідної лінії, такі як число підкадрів низхідної лінії і число підкадрів висхідної лінії, 94274 20 - конфігурація UE, наприклад, підкадри низхідної лінії і підкадри висхідної лінії, застосовні для UE, - кількість ресурсів, доступних для каналу керування, - тип(и) інформації керування, що передається, в каналі керування, наприклад, інформація CQI і/або АСК, - кількість інформації керування, що надсилається, для кожного типу, наприклад, число HARQпроцесів, які квітируються, - чи передаються дані, що може визначати розмір і місцеположення каналу керування, і - бажана надійність для кожного типу інформації керування. Змінний канал керування може підтримувати передачу одного або більше типів інформації керування із змінною кількістю ресурсів. Різні структури для відображення інформації керування на ресурси каналу керування можуть використовуватися в залежності від різних факторів, таких як наведені вище. Структура каналу керування може, таким чином, бути різною в залежності від різних факторів. Фіг. 8 показує варіант процесу 800 для передачі інформації керування. Процес 800 може виконуватися за допомогою UE для висхідної лінії (наприклад, як описано вище) або Вузлом В для низхідної лінії. Щонайменше один тип інформації керування, що надсилається, може бути визначений (блок 812). Інформація керування, що надсилається, може містити тільки інформацію CQI, тільки інформацію АСК, як інформацію CQI, так і інформацію АСК, і/або інші типи інформації керування. Структура каналу керування може бути визначена на основі операційної конфігурації і/або факторів, відмічених вище (блок 814). Операційна конфігурація може бути визначена на основі конфігурації системи (наприклад, асиметрія розподілів низхідної лінії і висхідної лінії), конфігурації UE (наприклад, застосовні підкадри низхідної лінії і висхідної лінії) і т.д. Множина структур може підтримуватися для каналу керування, причому деякі приклади наведені на фіг. 7A-7D. Одна з структур, що підтримуються, може бути вибрана на основі операційної конфігурації і/або інших факторів. Канал керування може містити (і) фіксовану кількість ресурсів з сегмента керування, якщо дані не передаються, або (іі) змінну кількість ресурсів з сегмента даних, якщо дані передаються. Сегменти керування і даних можуть займати різні частотні позиції. Щонайменше один тип інформації керування може бути відображений на ресурси для каналу керування на основі структури (блок 816). Ресурси каналу керування можуть містити ресурси часу, ресурси частоти, кодові ресурси і т.д. або будь-яку їх комбінацію. Кожний тип інформації керування може бути відображений на відповідну частину ресурсів каналу керування, основуючись на структурі. Тільки інформація CQI може передаватися і може відображатися на всі ресурси каналу керування, наприклад, як показано структурою 720 на фіг. 7В і структурою 740 на фіг. 7D. Тільки інформація АСК може передаватися і може відобража 21 тися на всі ресурси каналу керування, наприклад, як показано структурами 712 - 716 на фіг. 7А і структурами 732 - 736 на фіг. 7С. Як інформація CQI, так і інформація АСК можуть передаватися і можуть відображатися на ресурси для каналу керування на основі структури, наприклад, як показано структурами 722 - 726 на фіг. 7В і структурами 742 - 746 на фіг. 7D. Фіг. 9 показує варіант пристрою 900 для передачі інформації керування. Пристрій 900 містить засіб для визначення щонайменше одного типу інформації керування (модуль 912), що передається, засіб для визначення структури каналу керування на основі операційної конфігурації (наприклад, асиметрії розподілів низхідної лінії і висхідної лінії) і/або інших факторів (модуль 914) і засіб для відображення щонайменше одного типу інформації керування на ресурси для каналу керування на основі структури (модуль 916). Фіг. 10 показує варіант процесу 1000 для прийому інформації керування. Процес 1000 може бути виконаний Вузлом В для висхідної лінії (наприклад, як описано вище) або UE для низхідної лінії. Щонайменше один тип інформації керування, що приймається, може бути визначений (блок 1012). Структура каналу керування може бути визначена на основі операційної конфігурації, яка може вказувати асиметрію розподілів низхідної лінії і висхідної лінії і/або інші фактори (блок 1014). Щонайменше один тип інформації керування може бути одержаний з ресурсів для каналу керування на основі структури (блок 1016). Наприклад, інформація CQI, або інформація АСК, або як інформація CQI, так і інформація АСК може бути одержана з ресурсів для каналу керування на основі структури. Фіг. 11 показує варіант пристрою 1100 для прийому інформації керування. Пристрій 1100 містить засіб для визначення щонайменше одного типу інформації керування (модуль 1112), що приймається, засіб для визначення структури каналу керування на основі операційної конфігурації і/або інших факторів (модуль 1114) і засіб для одержання щонайменше одного типу інформації керування з ресурсів для каналу керування на основі структури (модуль 1116). Модулі на фіг. 9 і 11 можуть містити процесори, електронні пристрої, пристрої апаратних засобів, електронні компоненти, логічні схеми, блоки пам'яті і т.д., або будь-яку комбінацію вказаного. Фіг. 12 показує блок-схему варіанту Вузла В 110 і UE 120, які є одним з ВузлівВ і одним з UE на фіг. 1. В UE 120 процесор 1210 даних передачі (ТХ) і керування може приймати дані висхідної лінії (UL), дані з джерела даних (не показаний) і/або інформацію керування від контролера/процесора 1240. Процесор 1210 може обробляти (наприклад, форматувати, кодувати, перемежовувати і відображати на символи) дані та інформацію керування і забезпечувати символи модуляції. Модулятор 1220 може обробляти символи модуляції, як описано нижче, і забезпечувати вихідні елементарні посилки. Передавач 1222 може обробляти (наприклад, перетворювати в аналогову форму, посилювати, фільтрувати і перетворювати з підвищенням 94274 22 частоти) вихідні елементарні посилки і генерувати сигнал висхідної лінії, який може бути переданий через антену 1224. У Вузлі В 110 антена 1252 може приймати сигнали висхідної лінії від UE 120 і інших UE і може видавати прийнятий сигнал в приймач 1254. Приймач 1254 може перетворювати (наприклад, фільтрувати, посилювати, перетворювати з пониженням частоти і перетворювати в цифрову форму) одержаний сигнал і видавати прийняті вибірки. Демодулятор 1260 може обробляти прийняті вибірки, як описано нижче, і видавати демодульовані символи. Процесор 1270 даних прийому (RX) і керування може обробляти (наприклад, виконувати обернене відображення символів, обернене перемежовування і декодувати) демодульовані символи, щоб одержати декодовані дані і інформацію керування для UE 120 та інших UE. У низхідній лінії в Вузлі В 110 дані низхідної лінії (DL) і інформація керування, яка повинна передаватися до UE, можуть оброблятися процесором 1290 даних ТХ і керування, модулюватися модулятором 1292 (наприклад, для OFDM), перетворюватися передавачем 1294 і передаватися через антену 1252. В UE 120 сигнали низхідної лінії від Вузла В 110 і, можливо, інших вузлів В можуть прийматися антеною 1224, перетворюватися приймачем 1230, демодулюватися демодулятором 1232 (наприклад, для OFDM) і оброблятися процесором 1234 даних RX і керування, щоб відновити дані низхідної лінії і інформацію керування, надіслану Вузлом В 110 до UE 120. Взагалі, обробка для висхідної лінії передачі може бути подібною або відрізнятися від обробки для передачі низхідної лінії. Контролери/процесори 1240 і 1280 можуть керувати операціями в UE 120 і Вузлі В 110, відповідно. Запам'ятовуючі пристрої 1242 і 1282 можуть зберігати дані і програмні коди для UE 120 і Вузла В 110, відповідно. Планувальник 1284 може планувати UE для передачі низхідної лінії і/або висхідної лінії і може забезпечити призначення ресурсів системи (наприклад, призначення піднесучих для низхідної лінії і/або висхідної лінії) для запланованих UE. Фіг. 13 показує блок-схему варіанту модулятора 1220а для інформації керування. Модулятор 1220а може використовуватися для модулятора 1220 в UE 120 на фіг. 12, коли дані не надсилаються. Процесор 1310 керування ТХ, який може бути частиною процесора 1210 даних ТХ і керування на фіг. 12, може одержувати і обробляти інформацію CQI і/або АСК, яка надсилається в підкадрі. У одному варіанті, якщо тільки інформація АСК надсилається в даному сегменті, то процесор 1310 керування ТХ може генерувати символ модуляції для ACK/NAK для кожного HARQ-процесу, наприклад, шляхом відображення АСК на одне значення QPSK (наприклад, 1 + j) і NAK на інше значення QPSK (наприклад, -1 - j). Процесор 1310 може тоді повторити символ QPSK для кожного HARQпроцесу, щоб одержати L символів модуляції для L періодів символів в одному сегменті, і може забезпечити один символ модуляції в кожному пері 23 оді символу. Якщо тільки інформація CQI надсилається в даному сегменті, то процесор 1310 керування ТХ може кодувати інформацію CQI, основуючись на блоковому коді, щоб одержати кодові біти, відобразити кодові біти на L символів модуляції і забезпечити один символ модуляції в кожному періоді символу. Якщо інформація CQI і АСК надсилається в даному сегменті, то процесор 1310 керування ТХ може кодувати інформацію CQI і АСК, спільно основуючись на іншому блоковому коді, щоб одержати кодові біти, відобразити кодові біти на L символів модуляції і забезпечити один символ модуляції в кожному періоді символу. У іншому варіанті процесор 1310 може обробляти інформацію CQI і АСК окремо і може забезпечити два символи модуляції для CQI і АСК для двох VFR S1 і S2 в кожному періоді символу, наприклад, як показано на фіг. 7А і 7В. Процесор 1310 керування ТХ може також генерувати символи модуляції для CQI і/або АСК іншими способами. У модуляторі 1220а блок 1322 може одержувати символи модуляції для CQI і/або АСК від процесора 1310 керування ТХ, наприклад, один або два символи модуляції в кожному періоді символу. Для кожного символу модуляції блок 1322 може модулювати послідовність CAZAC (нульової автокореляції з постійною амплітудою) тим символом модуляції, щоб одержати відповідно модульовану послідовність CAZAC з символами модуляції. Послідовність CAZAC має хороші часові характеристики (наприклад, постійну обвідну часової зони) і хороші спектральні особливості (наприклад, плоский частотний спектр). Деякі зразкові послідовності CAZAC включають послідовність Chu, послідовність Zadoff-Chu, послідовність Frank, узагальнену сhіrр(ЧМ)-подібну послідовність (GCL), послідовність Golomb, P1, P3, P4 і Рх послідовності і т.д., які відомі в техніці. У кожному періоді символу блок 1322 може забезпечити М модульованих символів для М піднесучих в сегменті керування, призначеному для UE 120. Блок 1330 спектрального формування може виконувати спектральне формування на М модульованих символах в кожному періоді символу і забезпечувати М спектрально сформованих символів. Блок 1332 відображення символів на піднесучі може відображати М спектрально сформованих символів на М піднесучих в сегменті керування, призначеному для UE 120, і може відображати нульові символи з нульовим значенням сигналу на інші піднесучі. Блок 1334 зворотного дискретного перетворення Фурье (IDFT) може одержувати N відображених символів для всіх N піднесучих від блока 1332 відображення, виконувати N-точкове IDFT на цих N символах, щоб перетворити символи з частотної зони у часову зону, і забезпечувати N вихідних елементарних посилок часової зони. Кожна вихідна елементарна посилка є комплексним значенням, яке повинно передатися в одному періоді елементарної посилки. Паралельно-послідовний (P/S) перетворювач 1336 може перетворити в послідовну форму N вихідних елементарних посилок і видати корисну частину символу SC-FDM. Генератор 1338 циклічного префікса може копіювати останні С вихідні елеме 94274 24 нтарні посилки корисної частини і приєднувати ці С вихідні елементарні посилки перед корисною частиною, щоб сформувати символ SC-FDM, що містить N+C вихідних елементарних посилок. Циклічний префікс використовується для протидії міжсимвольним перешкодам (ISI), викликаним частотно-селективним завмиранням. Символ SC-FDM може надсилатися в одному періоді символу SCFDM, який може бути рівним N+C періодам елементарних посилок. Фіг. 14 показує блок-схему варіанту модулятора 1220b для інформації керування і даних. Модулятор 1220b може використовуватися для модулятора 1220 на фіг. 12, коли дані надсилаються. Процесор 1310 керування ТХ може обробляти інформацію керування і видавати символи модуляції для інформації керування на модулятор 1220b. Процесор 1312 даних ТХ, який може бути частиною процесора 1210 даних ТХ і керування на фіг. 12, може одержувати дані для передачі, кодувати дані, основуючись на схемі кодування, щоб одержувати кодові біти, перемежовувати кодові біти і відображати перемежовані біти на символи модуляції, основуючись на схемі модуляції. У модуляторі 1220b послідовно-паралельний (S/P) перетворювач 1326 може одержувати символи модуляції від процесора 1310 керування ТХ і символи модуляції від процесора 1312 даних ТХ. S/P 1326 може забезпечити Q символів модуляції в кожному періоді символу, де Q - число піднесучих в сегменті даних, призначеному для UE 120. Блок 1328 дискретного перетворення Фурье (DFT) може виконати Q-точкове DFT на Q символах модуляції, щоб перетворити ці символи з часової зони в частотну зону, і може забезпечити Q символів частотної зони. Блок 1330 спектрального формування може виконати спектральне формування на Q символах частотної зони і забезпечити Q спектрально сформованих символів. Блок 1332 відображення символів на піднесучі може відобразити Q спектрально сформованих символів на Q піднесучих в сегменті даних і може відобразити нульові символи на піднесучі, що залишилися. Блок 1334 IDFT може виконати N-точкове IDFT на N відображених символах з блока 1332 і забезпечити N вихідних елементарних посилок часової зони. P/S 1336 може перетворити в послідовну форму N вихідних елементарних посилок, і генератор 1338 циклічного префікса може приєднати циклічний префікс, щоб сформувати символ SCFDM, що містить N+C вихідних елементарних посилок. Фіг. 13 і 14 показують зразкові варіанти для передачі інформації керування без даних і з даними, відповідно. Інформація керування може також бути надіслана різними іншими способами. У іншому варіанті, коли надсилається тільки інформація керування, інформація CQI і/або інформація АСК можуть кодуватися окремо, мультиплексуватися, перетворюватися за допомогою DFT і відображатися на піднесучі для сегмента керування, подібного до варіанту, показаного на фіг. 14. У іншому варіанті інформація CQI і/або інформація АСК можуть спільно кодуватися, мультиплексуватися, перетворюватися за допомогою DFT і відо 25 бражатися на піднесучі для сегмента керування. Інформація керування може також передаватися з даними на основі інших варіантів, крім варіанту, показаного на фіг. 14. У варіантах, показаних на фіг. 13 і 14, інформація керування може оброблятися на основі першої схеми обробки, коли дані не передаються, і на основі другої схеми обробки, коли дані передаються. При окремій передачі, інформація керування може надсилатися з використанням послідовності CAZAC, щоб досягнути більш низького PAR. При передачі з даними, інформація керування може мультиплексуватися з даними і оброблятися подібно до даних. Інформація керування може також оброблятися іншими способами. Наприклад, інформація керування може передаватися, використовуючи CDM, наприклад, шляхом розширення кожного символу модуляції для інформації керування ортогональним кодом і відображення розширених символів модуляції на ресурси каналу керування. Фіг. 15 показує блок-схему варіанту демодулятора 1260 в Вузлі В 110 на фіг. 12. У демодуляторі 1260 блок 1510 видалення циклічного префікса може одержати N + С прийнятих вибірок в кожному періоді символу SC-FDM, видалити С прийнятих вибірок, відповідних циклічному префіксу, і забезпечити N прийнятих вибірок для корисної частини прийнятого символу SC-FDM. S/P 1512 може видати N прийнятих вибірок паралельно. Блок 1514 DFT може виконати N-точкове DFT на N прийнятих вибірках і забезпечити N прийнятих символів для всього N піднесучих. Ці N прийнятих символів можуть містити дані і інформацію керування для всіх UE, що передають до Вузла В 110. Обробка для відновлення інформації керування і/або даних від UE 120 описана нижче. Якщо інформація керування і дані передаються за допомогою UE 120, то блок 1516 відображення символів на піднесучі може забезпечити Q прийнятих символів Q піднесучих для сегмента даних, призначеного для UE 120, і може відкинути інші прийняті символи. Блок 1518 може масштабувати Q прийнятих символів, основуючись на спектральному формуванні, виконаному UE 120. Блок 1518 може далі виконати виявлення даних (наприклад, узгоджену фільтрацію, корекцію і т.д.) на Q масштабованих символах з оцінками посилення каналу і забезпечити Q виявлених символів. Блок 1520 IDFT може виконати Q-точкове IDFT на Q виявлених символах і забезпечити Q демодульованих символів для інформації керування і даних. P/S 1522 може подати демодульовані символи для даних на процесор 1550 RX і може видати демодульовані символи для інформації керування на мультиплексор 1532, який може видати ці символи на процесор 1552 керування RX. Процесори 1550 і 1552 можуть бути частиною процесора 1270 даних RX і керування на фіг. 12. Процесор RX 1550 може обробляти (наприклад, виконувати обернене відображення символів, обернене перемежовування і декодування) демодульовані символи для даних і видати декодовані дані. Процесор 1552 керування RX може обробляти демодульовані символи від 94274 26 носно інформації керування і надати декодований інформацію керування, наприклад, CQI і/або АСК. Якщо UE 120 посилає інформацію керування, але не посилає ніяких даних, то блок 1516 відображення символів на піднесучі може забезпечити М прийнятих символів від М піднесучих для сегмента керування, призначеного для UE 120, і може відкинути інші прийняті символи. Детектор 1530 послідовності CAZAC може продетектувати один або більше символів модуляції, найбільш ймовірно, надіслані в періоді символу, основуючись на М прийнятих символах для цього періоду символу. Детектор 1530 може забезпечити демодульовані символи для інформації керування, яка може маршрутизуватися через мультиплексор 1532 і надаватися процесору 1552 керування RX. Зрозуміло, що конкретний порядок або ієрархія етапів в розкритих процесах є прикладом ілюстративного підходу. Основуючись на перевагах при проектуванні, зрозуміло, що конкретний порядок або ієрархія етапів в процесах можуть бути перевпорядковані, залишаючись в об'ємі розкриття. Прикладені пункти формули винаходу, що відносяться до способу, представляють елементи різних етапів в ілюстративному порядку і не передбачаються обмеженими конкретним порядком або представленою ієрархією. Фахівцям в даній галузі техніки повинно бути зрозуміло, що інформація і сигнали можуть бути представлені з використанням будь-яких з множини різних технологій і методів. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і кодові елементи, які можуть згадуватися у вищенаведеному описі, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинами, оптичними полями або частинами або будь-якою комбінацією вказаних засобів. Фахівцям в даній галузі техніки повинно бути зрозуміло, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритмів, описані в зв'язку з розкритими варіантами здійснення, можуть бути реалізовані електронними апаратними коштами, комп'ютерним програмним забезпеченням або комбінацією вказаних засобів. Для зрозумілої ілюстрації цієї взаємозамінності апаратних засобів і програмного забезпечення різні ілюстративні компоненти, блоки, модулі, схеми і етапи описані вище в термінах їх функціональних можливостей. Те, чи реалізовані такі функціональні можливості як апаратні кошти або програмне забезпечення, залежить від конкретного застосування і обмежень при проектуванні, що накладається на систему загалом. Фахівець в даній галузі техніки може реалізувати необхідну функціональність різними шляхами для кожного конкретного застосування, але такі рішення по реалізації не повинні інтерпретуватися як такі, що обумовлюють відхилення від об'єму даного винаходу. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з розкритими варіантами здійснення, можуть бути реалізовані або виконані з використанням універсального процесора, цифрового процесора сигналів (DSP), спеціалізованої інтегральної схеми (ASIC), програмованої венти 27 льної матриці (FPGA) або іншого логічного пристрою, що програмується, дискретної логічної схеми або транзисторної логіки, дискретних компонентів апаратних засобів або яких-небудь їх комбінацій. Універсальний процесор може бути мікропроцесором, але в альтернативному варіанті процесор може являти собою звичайний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор може бути також реалізований як комбінація обчислювальних пристроїв, наприклад, як комбінація DSP і мікропроцесора, множина мікропроцесорів, один або більше мікропроцесор у взаємозв'язку з ядром DSP або будь-яка подібна конфігурація. Етапи способу або алгоритму, описані в зв'язку з розкритими варіантами здійснення, можуть бути реалізовані безпосередньо в апаратних засобах, в модулі програмного забезпечення, що виконується процесором, або в комбінації обох цих засобів. Модуль програмного забезпечення може знаходитися в оперативному запам'ятовуючому пристрої (ОЗП), флеш-пам'яті, постійному запам'ятовуючому пристрої (ПЗП), електроннопрограмованому ПЗП (ЕППЗП), програмованому ПЗП, що електронно-стирається (ЕСППЗП), регіс 94274 28 трах, на жорсткому диску, знімному диску, ПЗП на компакт-диску (CD-ROM) або будь-якому іншому носії для зберігання даних, відомому в техніці. Наведений для прикладу носій запису пов'язаний з процесором, так що процесор може зчитувати інформацію з носія запису і записувати інформацію на носій запису. У альтернативному варіанті, носій запису може знаходитися на ASIC. ASIC може знаходиться в терміналі. У альтернативному варіанті процесор і носій запису можуть знаходитися на дискретних компонентах в терміналі. Попередній опис розкритих варіантів здійснення призначений для того, щоб забезпечити можливість фахівцям в даній галузі техніки реалізувати або використати даний винахід. Різні модифікації цих варіантів здійснення винаходу будуть очевидні для фахівців в даній галузі техніки, і загальні розкриті принципи можуть бути застосовані до інших варіантів здійснення без відхилення від суті або об'єму винаходу. Таким чином, даний винахід не призначається для обмеження розкритими варіантами здійснення, а повинен відповідати самому широкому об'єму, сумісному з розкритими принципами і новими ознаками. 29 94274 30 31 94274 32 33 94274 34 35 94274 36 37 94274 38 39 Комп’ютерна верстка В. Мацело 94274 Підписне 40 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVariable control channel for wireless communication system
Автори англійськоюMalladi Durga, Villenegger Serge
Назва патенту російськоюПеременный канал управления для системы беспроводной связи
Автори російськоюМаллади Дурга, Вилленеггер Серж
МПК / Мітки
МПК: H04L 5/02, H04Q 1/00, H04L 27/26, H04W 74/00
Мітки: бездротового, канал, зв'язку, системі, керування, змінній
Код посилання
<a href="https://ua.patents.su/20-94274-zminnijj-kanal-keruvannya-dlya-sistemi-bezdrotovogo-zvyazku.html" target="_blank" rel="follow" title="База патентів України">Змінний канал керування для системи бездротового зв’язку</a>
