Самогодівниця для поросят

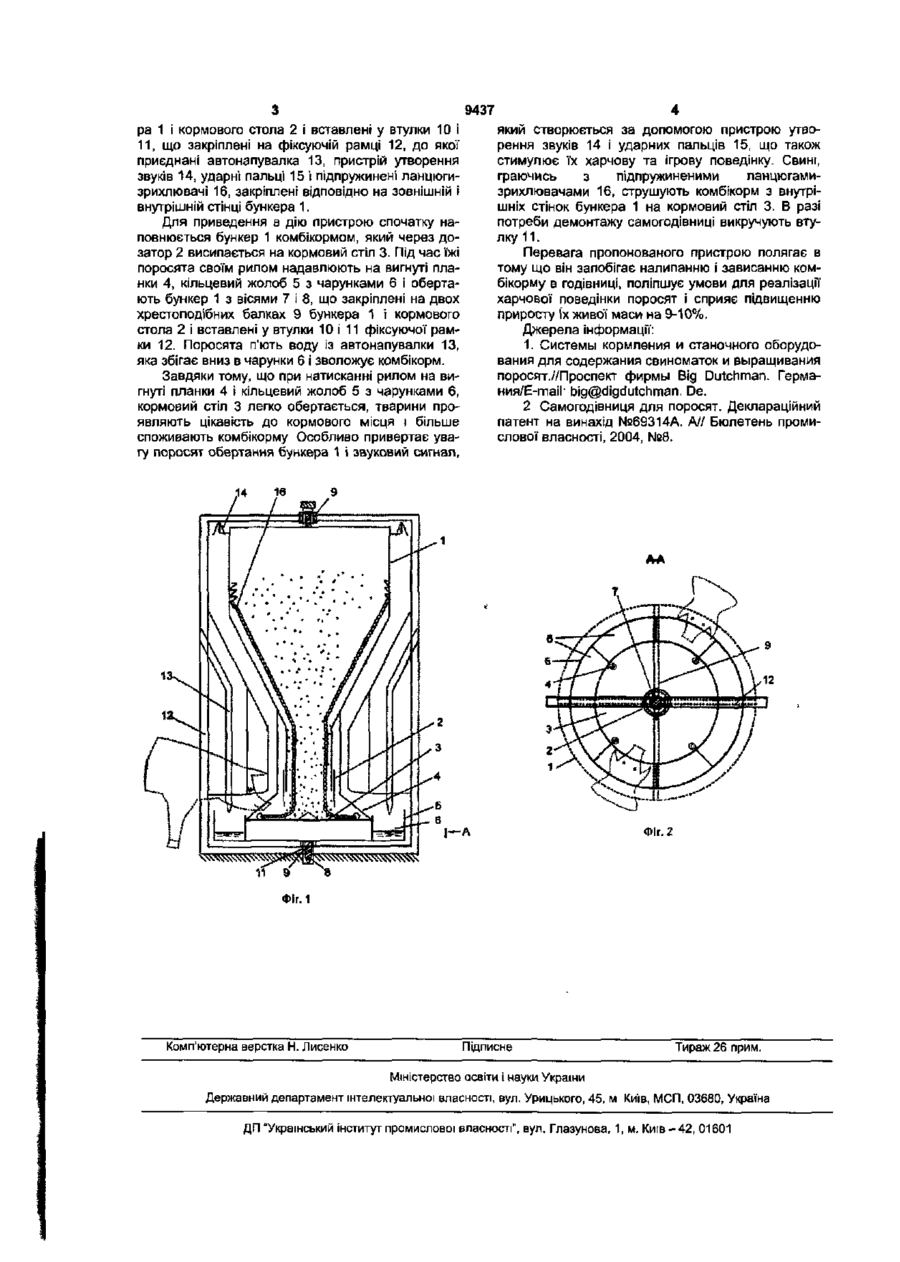

1. Самогодівниця для поросят, яка містить бункер, рухомий кормовий стіл з кільцевим жоло бом, механізм подачі води і вісь, яка відрізняється тим, що кормовий стіл і бункер жорстко з'єднуються вигнутими планками і виконуються довільно обертаючими в направляючій рамці з механізмом утворення звуків. 2. Самогодівниця за п.1, яка відрізняється тим, на внутрішній стінці бункера закріплюються ланцюги - зрихлювачі корму, а на зовнішній - підпружинені ударні пальці для приводу в дію механізму утворення звуків. Корисна модель належить до галузі сільського господарства і може бути використана в свинарстві для годівлі поросят Відома самогодівниця для годівлі сухими комбікормами, яка містить, бункер з дозатором, кормовий стіл з двома чарунками і двома сосковими автонапувалками [1]. Ця самогодівниця створює комфортні умови для харчової поведінки поросят, так як вони одночасно можуть поїдати комбікорм і запивати його водою не відходячи від кормового столу. Вказаний пристрій має декілька недоліків. По-перше, його стаціонарне положення не достатньо стимулює ігрову і харчову поведінку поросят. По-друге, із-за низького бортика харчового столу поросята вигортають частину комбікорму на підлогу, що приводить до незапланованих втрат. По-третє, при користуванні сосковою автонапувалкою частина води розбризкується на підлогу, що провокує поросят до випорожнення на мокрому місці. Найбільш близьким технічним рішенням до винаходу є самогодівниця, яка містить бункер, рухомий кормовий стіл з кільцевим жолобом, механізм подачі води і порожнисту вісь з патрубками [2] Недоліком даного пристрою є те, що порожниста вісь, при проходженні холодної води, покривається конденсатом І в разі наявності в бункері мілко подрібненого сухого комбікорму, останній налипає на порожнисту вісь, що погіршує його висипання на кормовий стіл Крім того, пружина механізму подачі води зна чно обмежує рух кормового столу самогодівниці. Поворот кормового столу здійснюється на кут ЗО45", ідо не достатньо приваблює поросят до годівниці і не стимулює їх харчову поведінку. В пристрої також не передбачена звукова сигналізація для приваблення свиней до годівниці. Задача корисній моделі - запобігання налипання і зависання комбікорму в годівниці та поліпшення умов для реалізації харчової поведінки поросят. Поставлена мета досягається тим, що кормовий стіл і бункер жорстко з'єднуються вигнутими планками і виконуються довільно обертаючими в направляючій рамці з механізмом утворення звуків. На внутрішній стінці бункера закріплюються ланцюги-зрихлювачі корму, а на зовнішній - підпружинені ударні пальці для приводу в дію механізму утворення звуків. Відмінною ознакою пристрою є те, що кормовий стіл і бункер жорстко з'єднуються вигнутими планками і виконуються довільно обертаючими в направляючій рамці з механізмом утворення звуків. На внутрішній стінці бункера закріплюються підпружинені ланцюги-зрихлювачі корму, а на зовнішній - ударні пальці для приводу в дію пристрою утворення звуків. На Фіг.1 показаний пристрій, вид збоку, на Фіг.2 - розріз А-А на Фіг.1. Пристрій містить бункер 1, з дозатором 2, кормовий стіл 3, який жорстко з'єднаний з бункером 1 чотирма вигнутими планками 4 і має кільцевий жолоб 5 з чарунками 6 для корму і води, вісі 7 і 8 закріплені на двох хрестоподібних балках 9 бунке CO О) 9437 pa 1 і кормового стола 2 і вставлені у втулки 10 і 11, що закріплені на фіксуючій рамці 12, до якої приєднані автонапувалка 13, пристрій утворення звуків 14, ударні пальці 15 і підпружинені ланцюгизрихлювачі 16, закріплені відповідно на зовнішній і внутрішній стінці бункера 1. Для приведення в дію пристрою спочатку наповнюється бункер 1 комбікормом, який через дозатор 2 висипається на кормовий стіл 3. Під час їжі поросята своїм рилом надавлюють на вигнуті планки 4, кільцевий жолоб 5 з чарунками 6 і обертають бункер 1 з вісями 7 і 8, що закріплені на двох хрестоподібних балках 9 бункера 1 і кормового стола 2 і вставлені у втулки 10 і 11 фіксуючої рамки 12. Поросята п'ють воду із автонапувалки 13, яка збігає вниз в чарунки 6 і зволожує комбікорм. Завдяки тому, що при натисканні рилом на вигнуті планки 4 і кільцевий жолоб 5 з чарунками 6, кормовий стіл 3 легко обертається, тварини проявляють цікавість до кормового місця і більше споживають комбікорму Особливо привертає увагу поросят обертання бункера 1 І звуковий сигнал, який створюється за допомогою пристрою утворення звуків 14 І ударних пальців 15, що також стимулює їх харчову та ігрову поведінку. Свині, граючись з підпружиненими ланцюгамизрихлювачами 16, струшують комбікорм з внутрішніх стінок бункера 1 на кормовий стіл 3. В разі потреби демонтажу самогодівниці викручують втулку 11. Перевага пропонованого пристрою полягає в тому що він запобігає налипанню І зависанню комбікорму в годівниці, поліпшує умови для реалізації харчової поведінки поросят і сприяє підвищенню приросту Іх живої маси на 9-10%. Джерела інформації: 1. Системы кормления и станочного оборудования для содержания свиноматок и выращивания поросят.//Проспект фирмы Big Dutchman. Германия/E-mail' big@digdutchman. De. 2 Самогодівниця для поросят. Деклараційний патент на винахід №69314А. N1 Бюлетень промислової власності, 2004, №8. І—А Ы Комп'ютерна верстка Н. Лисенко Підписне Фіг. 2 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
