Пристрій для безперервного контролю напружено-деформованого стану масиву гірських порід
Номер патенту: 9448
Опубліковано: 30.09.1996
Автори: Бойко Богдан Дмитрович, Вербицький Тарас Зиновійович
Формула / Реферат
Устройство для непрерывного контроля напряженно-деформированного состояния массива горных пород, содержащее излучатель, соединенный с генератором ультразвуковых колебаний, приемник ультразвуковых колебаний, соединенный с усилителем, и измеритель разности фаз ультразвуковых колебаний, соединенный регистратором, отличающееся тем, что, с целью повышения информативности контроля напряженного состояния путем измерения второй гармоники ультразвуковых колебаний, в него дополнительно введены детектор опорного сигнала, активные фильтры и детекторы основной и второй гармоник ультразвуковых колебаний, причем детектор опорного сигнала включен между генератором ультразвуковых колебаний и регистратором, а активные фильтры и детекторы основной и второй гармоник включены последовательно между выходом усилителя и соответствующими входами регистратора, при этом выход активного фильтра основной гармоники соединен также с одним из входов измерителя разности фаз, включенного между генератором ультразвуковых колебаний и регистратором.
Текст

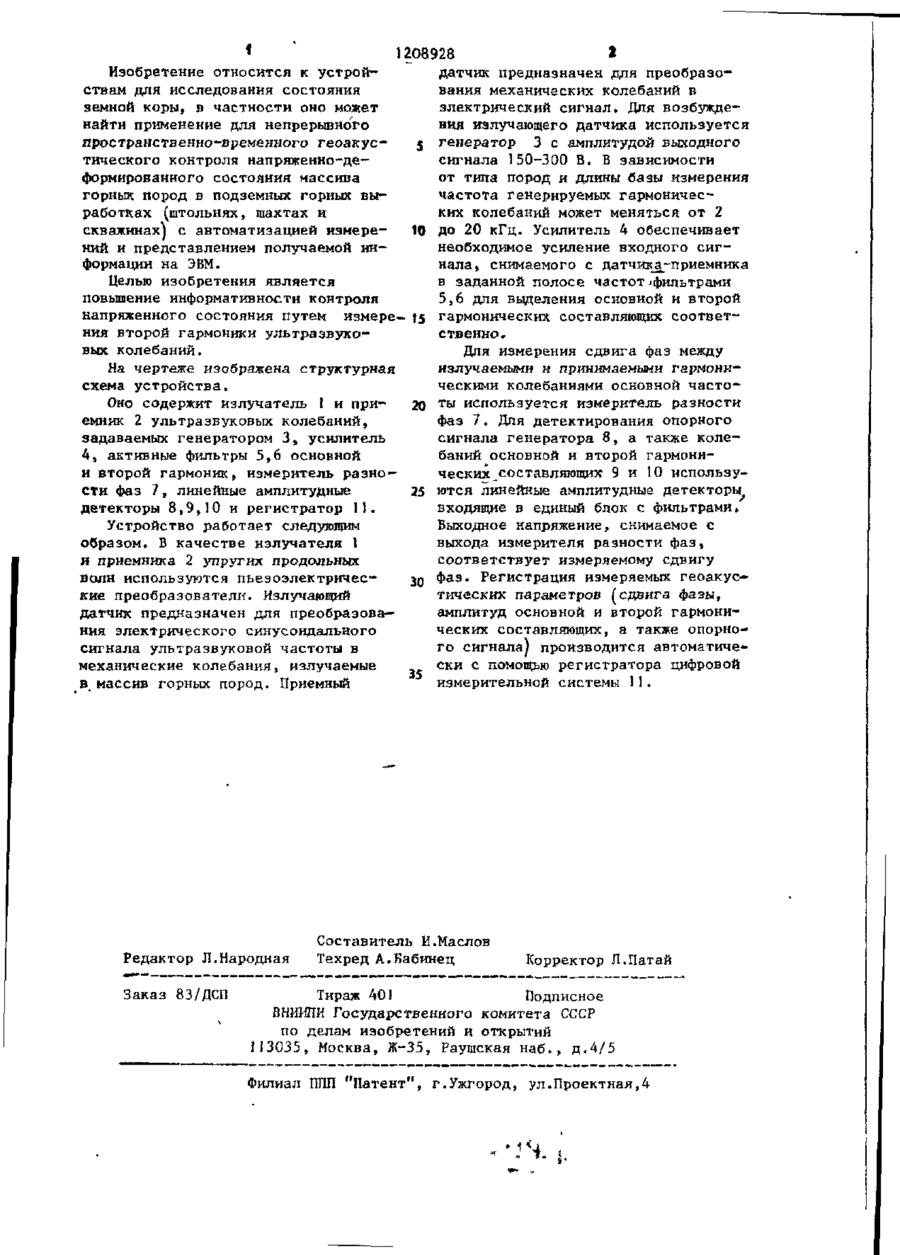

УСТРОЙСТВО ДНЯ НЕПРЕРЫВНОГО .КОНТРОЛЯ НАПРЯЖЕННО-ДЕФОРМИРОВАННОГО СОСТОЯНИЯ МАССИВА ГОРНЫХ ПОРОД, содержащее излучатель, соединенный с генератором ультразвуковых колебаний^ приемник ультразвуковых колебаний, і РИФ соединенный с усилителем, и измеритель разности' фаз ультразвуковых колебаний, соединенный регистратором, о т л и ч а ю щ е е с я тем, что, с целью повышения информативно» сти контроля напряженного состояния путем измерения второй гармоники ультразвуковых колебаний, в него дополнительно введены детектор опор-, ного сигнала, активные фильтры и детекторы основной и второй гармоник ультразвуковых колебаний, причем детектор опорного сигнала включен между генератором ультразвуковых колебаний и регистратором, а'активные фильтры и детекторы основной и второй гармоник включены последовательно между выходом усилителя и соответствующими входами регистратора, при этом выход активного фильтра основной гармоники соединен также с одним из входов измерителя разности фаз, включенного между генератором ультразвуковых колебаний и регистратором. і (Л 4 Изобретение относится к устройствам для исследования состояния земной коры, в частности оно может найти применение для непрерывного пространственно-временного геоакустического контроля напряженно-деформированного состояния массива горных пород в подземных горных выработках (штольнях, шахтах и скважинах) с автоматизацией измерений и представлением получаемой информации на ЭВМ. 208928 I датчик предназначен для преобразования механических колебаний в электрический сигнал. Для возбуждения излучающего датчика используется 5 генератор 3 с амплитудой выходного сигнала 150-300 В. В зависимости от типа пород и длины базы измерения частота генерируемых гармоничен ких колебаний может меняться от 2 10 до 20 кГц. Усилитель 4 обеспечивает необходимое усиление входного сигнала, снимаемого с датчика_~приемника в заданной полосе частот'фильтрами Целью изобретения является 5,6 для выделения основной н второй повышение информативности контроля напряженного состояния путем измере* 15 гармонических составляющих соответственно. ния второй гармоники ультразвуковых колебаний. Для измерения сдвига фаз между излучаемыми н принимаемыми гармониНа чертеже изображена структурная ческими колебаниями основной частосхема устройства. Око содержит излучатель \ и при20 ты используется измеритель разности фаз 7. Для детектирования опорного емник 2 ультразвуковых колебаний, сигнала генератора 8, а также колезадаваемых генератором 3, усилитель баний основной и второй гармони4І активные фильтры 5,6 основной ческих составляющих 9 и 10 используи второй гармоник» измеритель разно25 ются линейные амплитудные детекторы сти фаз 7, линейные амплитудные входящие в единый блок с фильтрами» детекторы 8,9,10 и регистратор П . Выходное напряжение, снимаемое с Устройство работает следующим выхода измерителя разности фаз, образом. В качестве излучателя 1 соответствует измеряемому сдвигу и приемника 2 упругих продольных фаз. Регистрация измеряемых геоакус— волн используются пьезоэлектричес30 тических параметров (сдвига фазы, кие преобразователи. Излучающий амплитуд основной и второй гармонидатчик предназначен для преобразоваческих составляющих, а также опорнония электрического синусоидального го сигнала) производится автоматичесигнала ультразвуковой частоты в ски с помощью регистратора цифровой механические колебания, излучаемые 35 измерительной системы 11. в массив горных пород. Приемный _ Редактор Л.Народная Заказ 83/ДСП Составитель И.Маслов Техред А.Бабинец Корректор Л.Патай Тираж 401 Подписное В Н И Ш И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Филиал ПЛП "Патент", г.Ужгород, ул.Проектная,4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for continuous control of stressed-deformed state of rock massif
Автори англійськоюBoiko Bohdan Dmytrovych, Verbytskyi Taras Zynoviiovych
Назва патенту російськоюУстройство для непрерывного контроля напряженно-деформированного состояния массива горных пород
Автори російськоюБойко Богдан Дмитриевич, Вербицкий Тарас Зиновьевич
МПК / Мітки
МПК: G01V 1/00
Мітки: стану, порід, напружено-деформованого, гірських, масиву, контролю, пристрій, безперервного
