Генератор

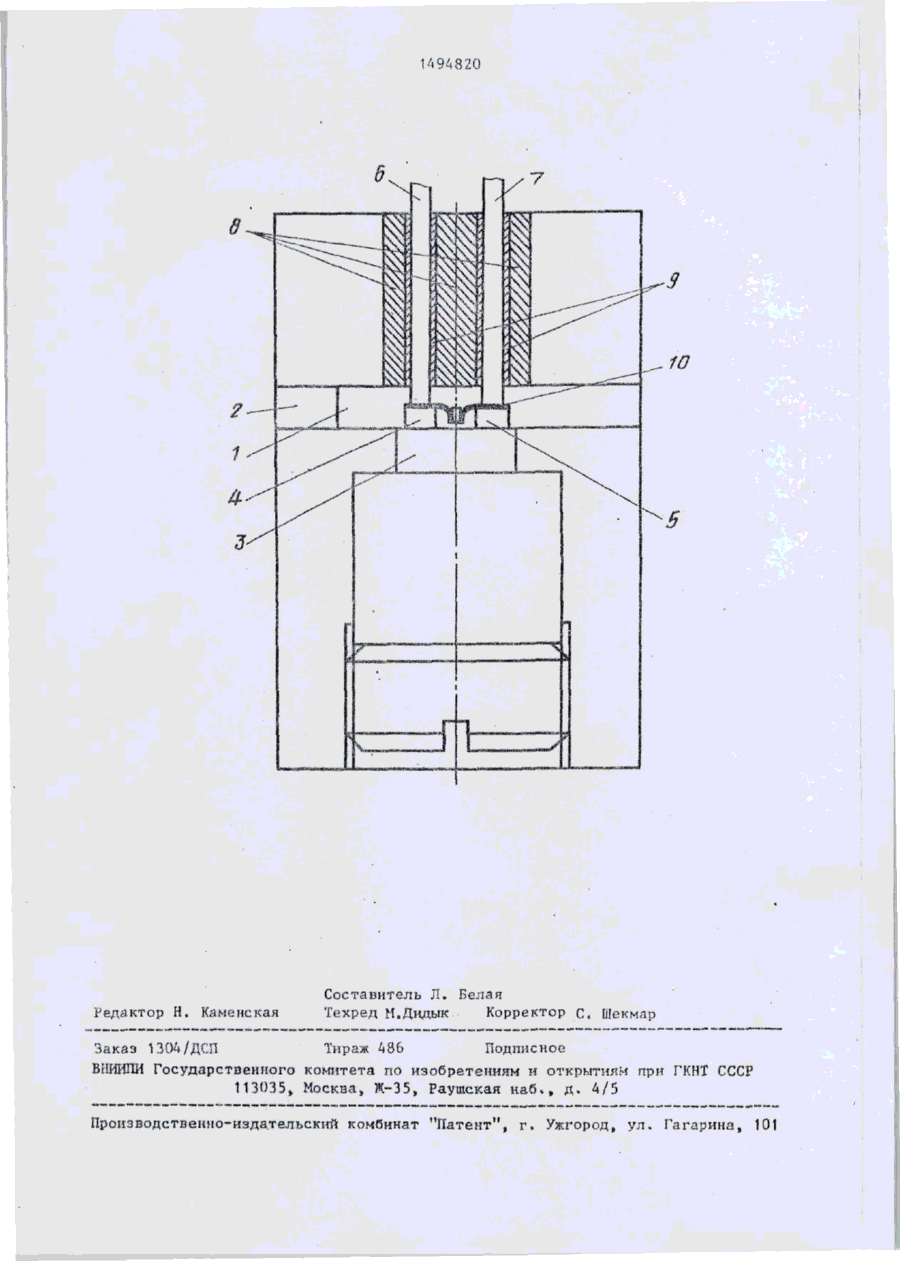

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ. N* СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК л * 1 (51)4 Н 03 В 7/14 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР 1 (21) 4150726/24-09 (22) 18.11.S6 (72) И.П. Белоусов, А.А. Луговой, С,Б'. Хомеико и Ю.А. Цвирко (53) 621.372.51 (088.8) (56) Авторское свидетельство СССР № 936369, кл. Н 03 В 7/14, 1980. Давыдова Н.С., Данюшевский ГО.З. Диодные генераторы и усилители СВЧ. ~ М.: Радио и связь, 1985, с. 130, рис.4.366. (54) ГЕНЕРАТОР (-57) Изобретение относится К СБЧ-радиотехнике и м.б, использовано в различной приемопередающей аппаратуре. Цель изобретения - расширение диапазона перестройки при улучшении спектральной характеристики. Генератор содержит отрезок 1 прямоуголь— Изобретение относится к СВМ-раднотехнике и может быть использовано в различной приемопередающей аппаратуре . Цель изобретения - расширение диапазона перестройки при улучшении спектральной характеристики. На чертеже показан предлагаемый генератор. Он содержит отрезок 1 прямоугольного волновода с короткозамыкателем 2 на одном конце, в котором на металлическом держателе 3, размещенном в одной из широких стенок отрезка 1, установлены первыми электродами генераторный диод 4 и варикап 5, вторые электроды которых соответственно подключены к первому и второму 26-89 2 ного волновода с короткозамыкателем 2 на одном конце, металлический держатель 3, генераторный диод (ГД) 4 и варикап 5. вторые электроды ко-' торых соответственно подключены к штырям 6 и 7, которые закреплены во втулке 8. Для достижения цели расСТОЯЇГИЄ между ГД 4 и варикапом 5 выбрано не более Л/8» где А средняя частота рабочего диапазона, а их вторые электроды соединены введенный емкостным элементом (ЕЭ) 10. ГД 4, варикап 5 и ЕЭ 10, совместно с монтажными проводниками, образуют квазисосредоточенный контур, частота которого определяет частоту генератора. Отрезок 1 м.б, выполнен запредельным для основной частоты ГД. 1 з.п.ф-лы, 1 ил. штырям 6 и 7, которые закреплены во втулке 8, размещенной в другой широкой- стенке отрезка 1 на расстоянии Л/8 один от другого, где Я - средняя частота рабочего диапазона, и изолированы от нее диэлектрическими пленками 9. Вторые электроды генераторного диода 4 и варикапа 5 соединены емкостным элементом 10. Метал лический держатель 3 и втулка 8 установлены с возможностью вращения вокруг собственной оси. Генераторный диод 4, варикап 5 и емкостной элемент 10, совместно с монтажными проводниками, образуют квазисосредоточенный контур, частота которого определяет частоту генератора. В качестве материала диэлектрических С 1494820 пленок 9 может быть использован диэлектрик типа SiO^» А 1 2 0 5 , либо конденсаторная керамика с различной величиной и знаком температурного коэффициента (ТКЕ). В случае отрицательного ТКЕ наблюдается частичная компенсация температурных уходов частоты генератора, Отрезок 1 может быть выполнен О запредельным для основной частоты генераторного диода. Генератор работает следующим образом. При подведении к генераторному 15 диоду 4 постоянного напряжения питания через первый штырь 6, а к варикапу 5 напряжения смещения через второй штырь 7, в квазисосредоточенном контуре возбуждаются СВЧ-колеба- 20 ния, которые трансформируются в коле Оа ни я а отрезке I через емкостном трансформатор, состоящий из емкостей корпусов генераторного диода 4 и варикапа 5, и емкости, заключенной 25 между первым и вторым штырями 6, 7 и втулкой 8. При изменении напряжения смещения на варикапе 5 изменяется его емкость, а следовательно, и частота квазисосредоточенного 30 контура. Положение короткозамыкателя 2, генераторного диода 4 и варикапа 5 относительно отрезка 1 выбираются из условия обеспечения максимума мощности» отдаваемой генератором в на35 грузку. При размещении генераторного диода 4 и варикапа 5 в запредельном о т резке 1, частотой генератора я в л я ется гармоника частоГЫ квазисосредоточенного контура. Запредельный отрезок 1 является фильтром нижних частот и предотвращает распространение сигнала с частотами квазисосредоточенного контура в нагрузку. Ф о р м у л а и з о б р е т е н и я 1. Генератор, содержащий отрезок прямоугольного волновода с короткозамыкателем на одном конце, в котором на одной его широкой стенке установлены первыми электродами генераторный диод и варикап, вторые электроды которых соединены с о о т в е т с т венно с первым и вторым штырями питания, о т л и ч а ю щ и й с я тем, что, с целью расширения диапазона п е рестройки при улучшении спектральной характеристики t расстояние между генераторным диодом и варикапом выбрано не более Л / 8 , где Л - средняя частота рабочего диапазона, а их вторые электроды соединены введенным емкостным элементом. 2. Генератор по п.), о т л и ч а ю щ и й с я тем, что отрезок прямоугольного волновода выполнен запредельным для основчой частоты г е нераторного диода. 1494820 Редактор Н. Каменская Составитель Л. Белая Техред М.Дидык Корректор с. Шекмар Заказ 13(У*/ДСП Тираж 486 Подписное ВЕШИЛИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб*, д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
