Пристрій для підвищення відношення рівня сигналу до шумової завади при прийманні сигналу з частотною чи фазовою модуляцією

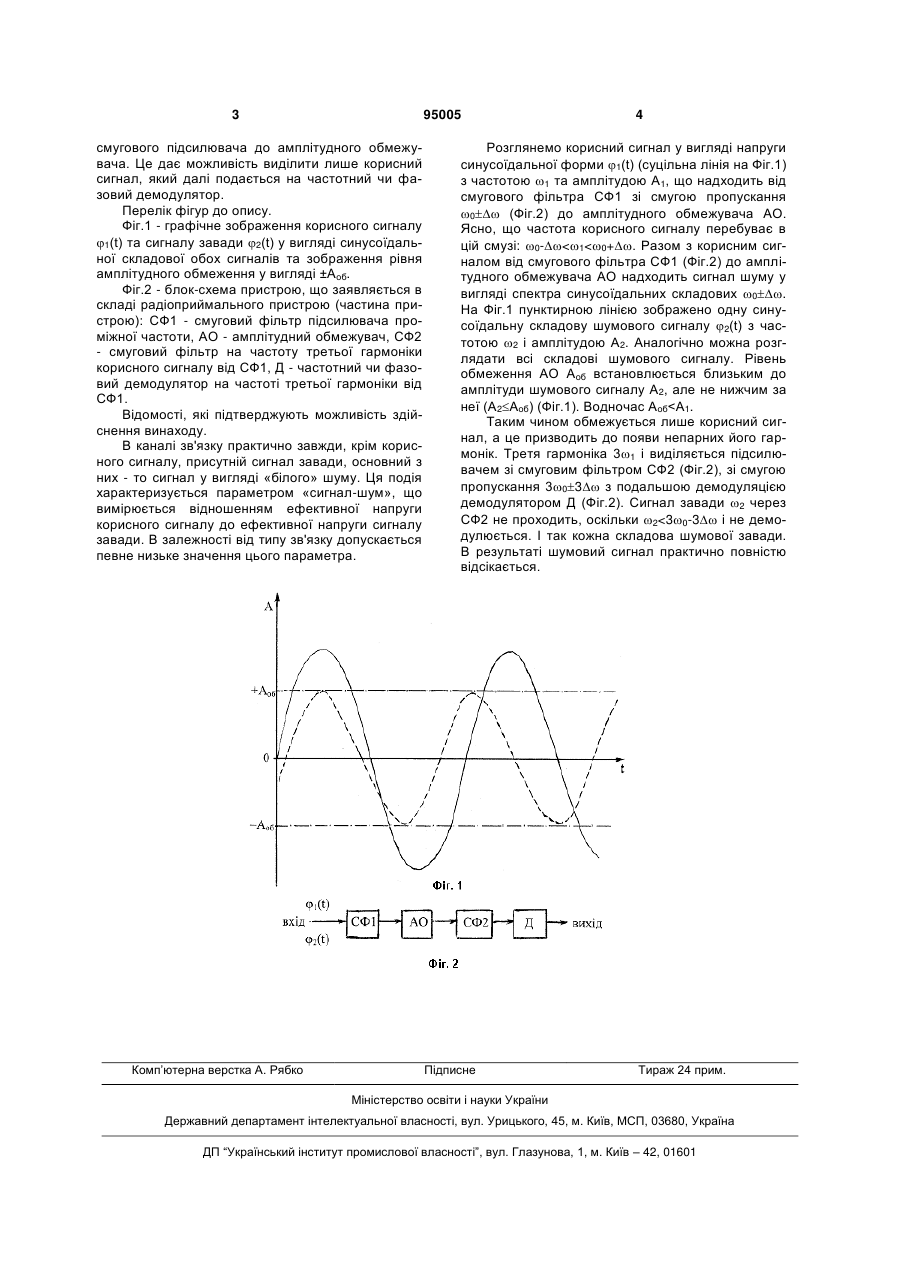

Пристрій для підвищення рівня сигналу до шумової завади при прийомі радіосигналів з частотною чи фазовою модуляцією в складі радіоприймального пристрою, що містить послідовно розташовані підсилювач проміжної частоти зі смуговим фільтром, амплітудний обмежувач і демодулятор, який відрізняється тим, що амплітудний обмежувач має обмеження на рівні, не меншому рівня амплітуди завади, а між амплітудним обмежувачем і демодулятором встановлено підсилювач зі смуговим фільтром з центральною частотою і границями смуги пропускання, втричі більшими за центральну частоту і границі смуги пропускання фільтра підсилювача проміжної частоти. (19) (21) a200912353 (22) 30.11.2009 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ФЕДУН ІГОР ВАСИЛЬОВИЧ (73) ФЕДУН ІГОР ВАСИЛЬОВИЧ (56) UA 76428 C2; 15.08.2006 RU 2352063 C1; 10.04.2009 JP 58063235 A; 15.04.1983 WO 9938267 A1; 29.07.1999 US 4613978 A; 23.09.1986 UA 80589 C2; 10.10.2007 RU 94033242 A1; 20.07.1996 SU 1131030 A; 23.12.1984 RU 2232464 C2; 10.07.2004 Б.А. Синхронный приѐм. - М.: Энергия. - 1977. - C. 1-13 3 95005 смугового підсилювача до амплітудного обмежувача. Це дає можливість виділити лише корисний сигнал, який далі подається на частотний чи фазовий демодулятор. Перелік фігур до опису. Фіг.1 - графічне зображення корисного сигналу 1(t) та сигналу завади 2(t) у вигляді синусоїдальної складової обох сигналів та зображення рівня амплітудного обмеження у вигляді ±Аоб. Фіг.2 - блок-схема пристрою, що заявляється в складі радіоприймального пристрою (частина пристрою): СФ1 - смуговий фільтр підсилювача проміжної частоти, АО - амплітудний обмежувач, СФ2 - смуговий фільтр на частоту третьої гармоніки корисного сигналу від СФ1, Д - частотний чи фазовий демодулятор на частоті третьої гармоніки від СФ1. Відомості, які підтверджують можливість здійснення винаходу. В каналі зв'язку практично завжди, крім корисного сигналу, присутній сигнал завади, основний з них - то сигнал у вигляді «білого» шуму. Ця подія характеризується параметром «сигнал-шум», що вимірюється відношенням ефективної напруги корисного сигналу до ефективної напруги сигналу завади. В залежності від типу зв'язку допускається певне низьке значення цього параметра. Комп’ютерна верстка А. Рябко 4 Розглянемо корисний сигнал у вигляді напруги синусоїдальної форми 1(t) (суцільна лінія на Фіг.1) з частотою 1 та амплітудою А1, що надходить від смугового фільтра СФ1 зі смугою пропускання 0 (Фіг.2) до амплітудного обмежувача АО. Ясно, що частота корисного сигналу перебуває в цій смузі: 0-
