Пристрій для вимірювання питомого опору ґрунту
Формула / Реферат
Пристрій для вимірювання питомого опору ґрунту, що містить чотири закопані в ґрунт електроди та джерело постійної напруги, до одного виходу якого приєднаний четвертий електрод, який відрізняється тим, що додатково містить шунт, перший і другий формувачі різниці постійних напруг, аналого-цифровий перетворювач і цифровий індикатор, причому перший вивід шунта приєднаний до першого електрода та до першого входу першого формувача різниці постійних напруг, до другого входу якого приєднані другий вихід джерела постійної напруги та другий вивід шунта, виводи другого і третього електродів з'єднані з входами другого формувача різниці постійних напруг, виходи першого і другого формувачів різниці постійних напруг приєднані відповідно до опорного та інформаційного входів аналого-цифрового перетворювача, до виходу якого підключений вхід цифрового індикатора.
Текст

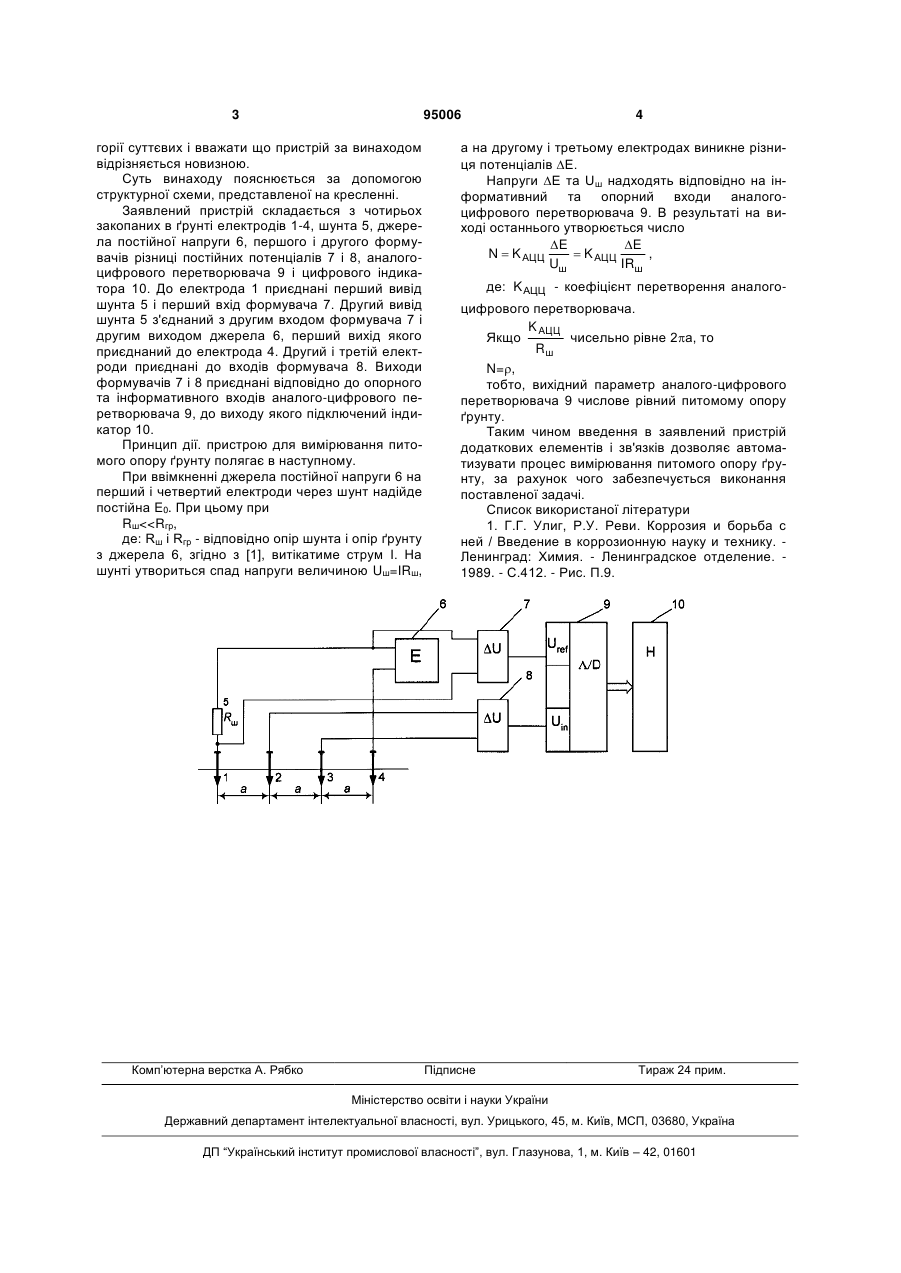

Пристрій для вимірювання питомого опору ґрунту, що містить чотири закопані в ґрунт електроди та джерело постійної напруги, до одного ви 3 95006 горії суттєвих і вважати що пристрій за винаходом відрізняється новизною. Суть винаходу пояснюється за допомогою структурної схеми, представленої на кресленні. Заявлений пристрій складається з чотирьох закопаних в ґрунті електродів 1-4, шунта 5, джерела постійної напруги 6, першого і другого формувачів різниці постійних потенціалів 7 і 8, аналогоцифрового перетворювача 9 і цифрового індикатора 10. До електрода 1 приєднані перший вивід шунта 5 і перший вхід формувача 7. Другий вивід шунта 5 з'єднаний з другим входом формувача 7 і другим виходом джерела 6, перший вихід якого приєднаний до електрода 4. Другий і третій електроди приєднані до входів формувача 8. Виходи формувачів 7 і 8 приєднані відповідно до опорного та інформативного входів аналого-цифрового перетворювача 9, до виходу якого підключений індикатор 10. Принцип дії. пристрою для вимірювання питомого опору ґрунту полягає в наступному. При ввімкненні джерела постійної напруги 6 на перший і четвертий електроди через шунт надійде постійна E0. При цьому при Rш
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measurement of soil specific resistance
Автори англійськоюDrabych Petro Petrovych
Назва патенту російськоюУстройство для измерения удельного сопротивления грунта
Автори російськоюДрабич Петр Петрович
МПК / Мітки
МПК: G01V 3/04, G01R 19/10
Мітки: питомого, пристрій, вимірювання, опору, ґрунту
