Утеплена личкована панель

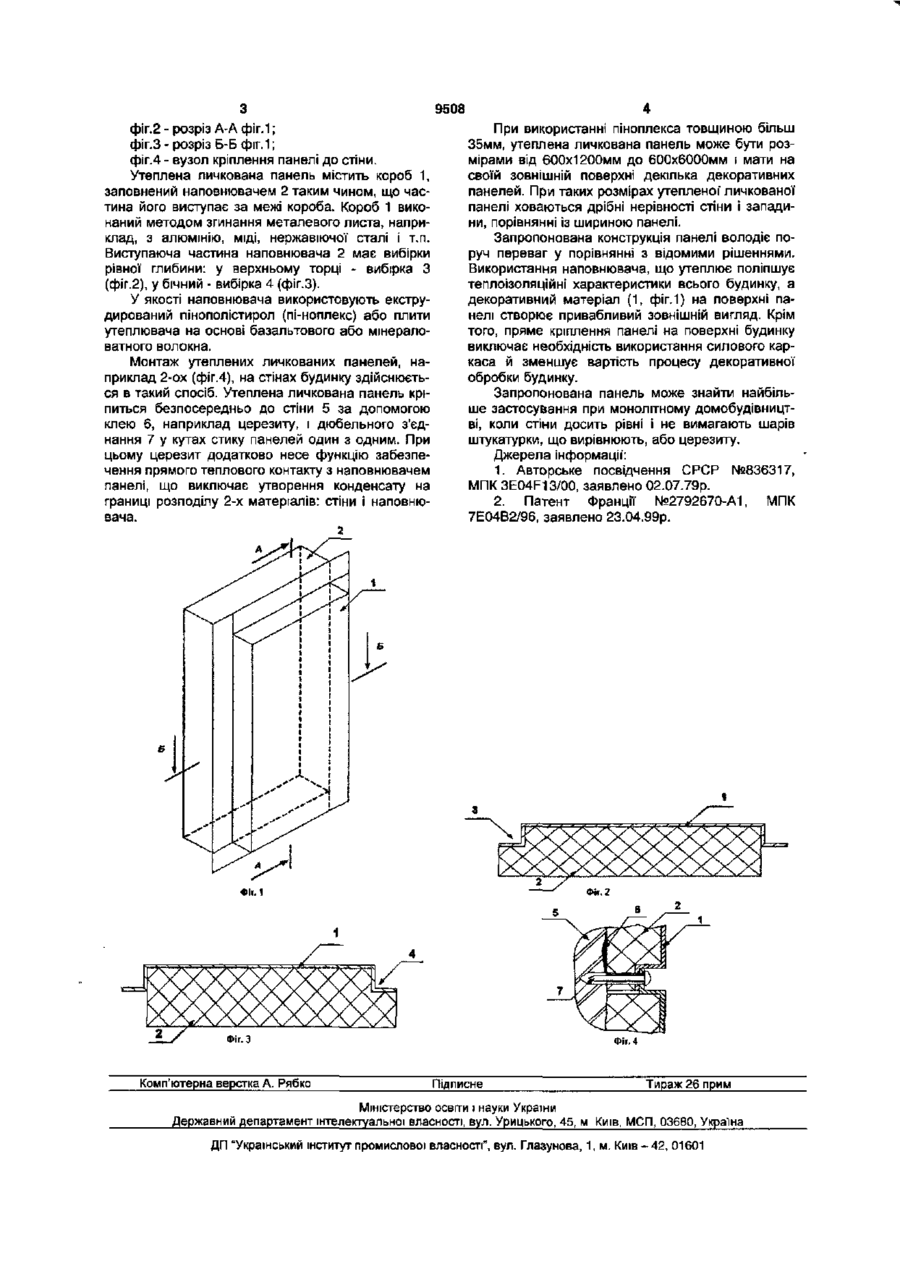

Утеплена личкована панель, що виконана у вигляді короба, внутрішня порожнина якого заповнена наповнювачем, яка відрізняється тим, що наповнювач утворений плитою з теплоізолюючого матеріалу, у верхньому або нижньому торцях і одній бічній стороні якої виконані вибірки рівної глибини, при цьому висота плити не менша за висоту короба. [2]. У даній панелі частково усунутий недолік, зв'язаний з його низькою міцністю, за рахунок уведення наповнювача. Однак при заповненні короба наповнювачем твердої конструкції виникає необхідність установки силового каркаса з напрямними для вирівнювання стін і наступного кріплення до них лицювальної панелі. При цьому відомий наповнювач не виконує функцію теплового ізолятора, тому що при такому кріпленні між стіною і плитою завжди мається зазор, через котрий циркулює повітря. З огляду на приведене, автори в основу запропонованого рішення поставили задачу створення личкованої панелі з високою міцністю і тепловою ізоляцією. Для рішення поставленої задачі в утепленій личкованій панелі, виконаної у виді короба, внутрішня порожнина якого заповнена наповнювачем, останній утворений плитою з теплоізолюючого матеріалу, у верхньому або нижньому торцях і одній бічній стороні якої' виконані вибірки рівної глибини, при цьому висота плити, не менш, висоти короба. Запропонована сукупність ознак забезпечує конструкції' панелі нові якості: високу міцність і високу теплоізоляцію. Приведена перевага відрізняється від переваг описаних аналогів. При цьому авторам не ВІДОМІ технічні рішення, що характеризуються подібною сукупністю ознак. На приведених кресленнях зображена утеплена личкована панель, що заявляється: фіг. 1 - загальний вид панелі в аксонометрії; 00 о ю 9508 фіг.2 - розріз А-А фіг.1; фіг.З - розріз Б-Б фіг. 1; фіг.4 - вузол кріплення панелі до стіни. Утеплена личкована панель містить короб 1, заповнений наповнювачем 2 таким чином, що частина його виступає за межі короба. Короб 1 виконаний методом згинання металевого листа, наприклад, з алюмінію, міді, нержавіючої сталі і т.п. Виступаюча частина наповнювача 2 має вибірки рівної глибини: у верхньому торці - вибірка З (фіг.2), у бічний - вибірка 4 (фіг.З). У якості наповнювача використовують екструдирований пінополістирол (пі-ноплекс) або плити утеплювача на основі базальтового або мінераловатного волокна. Монтаж утеплених личкованих панелей, наприклад 2-ох (фіг.4), на стінах будинку здійснюється в такий спосіб. Утеплена личкована панель кріпиться безпосередньо до стіни 5 за допомогою клею 6, наприклад церезиту, і дюбельного з'єднання 7 у кутах стику панелей один з одним. При цьому церезит додатково несе функцію забезпечення прямого теплового контакту з наповнювачем панелі, що виключає утворення конденсату на границі розподілу 2-х матеріалів: стіни І наповнювача. При використанні піноплекса товщиною більш 35мм, утеплена личкована панель може бути розмірами від 600x1200мм до ЄООхбОООмм і мати на своїй зовнішній поверхні декілька декоративних панелей. При таких розмірах утепленої личкованої панелі ховаються дрібні нерівності стіни і западини, порівнянні із шириною панелі. Запропонована конструкція панелі володіє поруч переваг у порівнянні з відомими рішеннями. Використання наповнювача, що утеплює поліпшує теплоізоляційні характеристики всього будинку, а декоративний матеріал (1, фіг.1) на поверхні панелі створює привабливий зовнішній вигляд. Крім того, пряме кріплення панелі на поверхні будинку виключає необхідність використання силового каркаса й зменшує вартість процесу декоративної обробки будинку. Запропонована панель може знайти найбільше застосування при монолітному домобудівництві, коли стіни досить рівні і не вимагають шарів штукатурки, що вирівнюють, або церезиту. Джерела інформації*: 1. Авторське посвідчення СРСР №836317, MnK3E04F13/00, заявлено 02.07.79р. 2. Патент Франції №2792670-А1, МПК 7Е04В2/96, заявлено 23.04.99р. 2 Фіг.З Комп'ютерна верстка А. Рябко Фіг.4 Підписне Тираж 26 прим Міністерство освгги І науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
