Спосіб отримання стереозображення

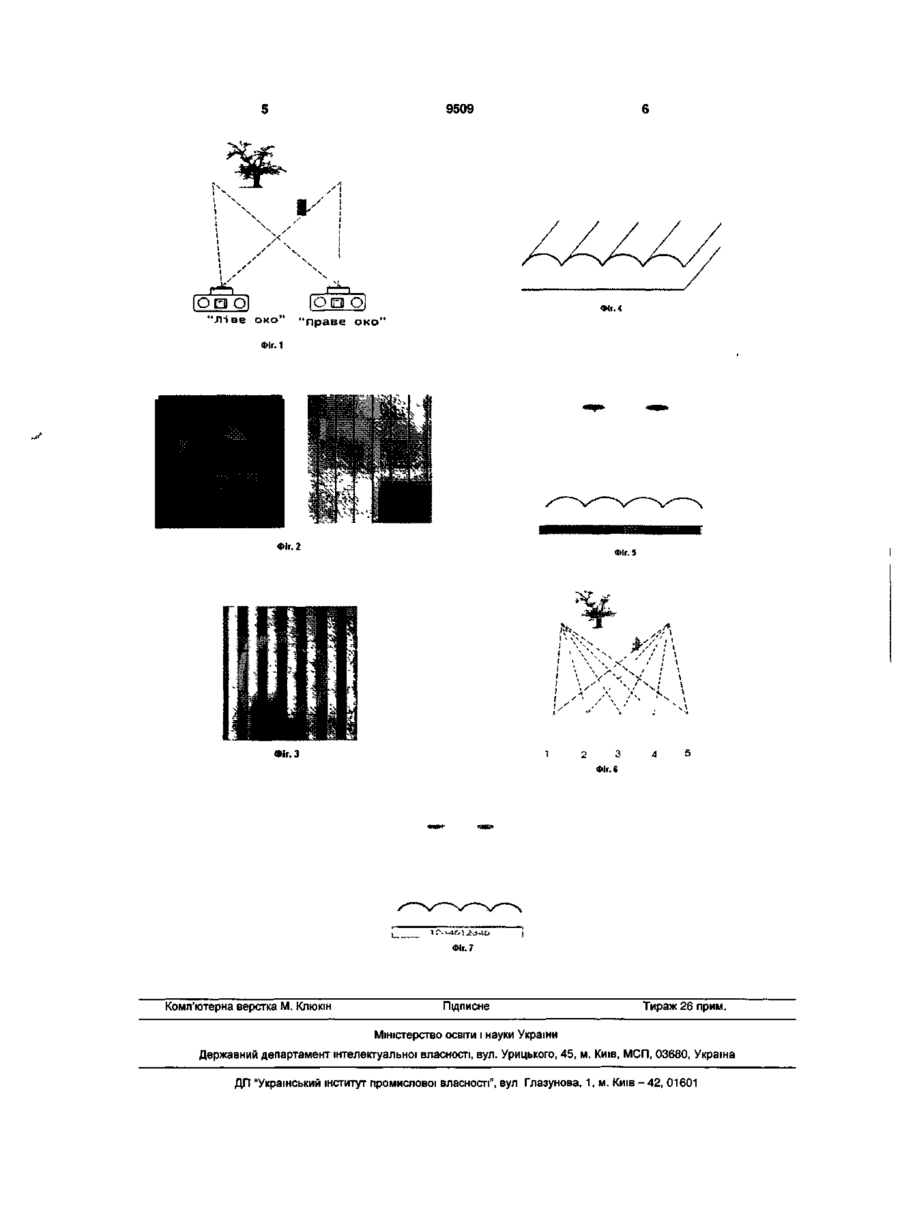

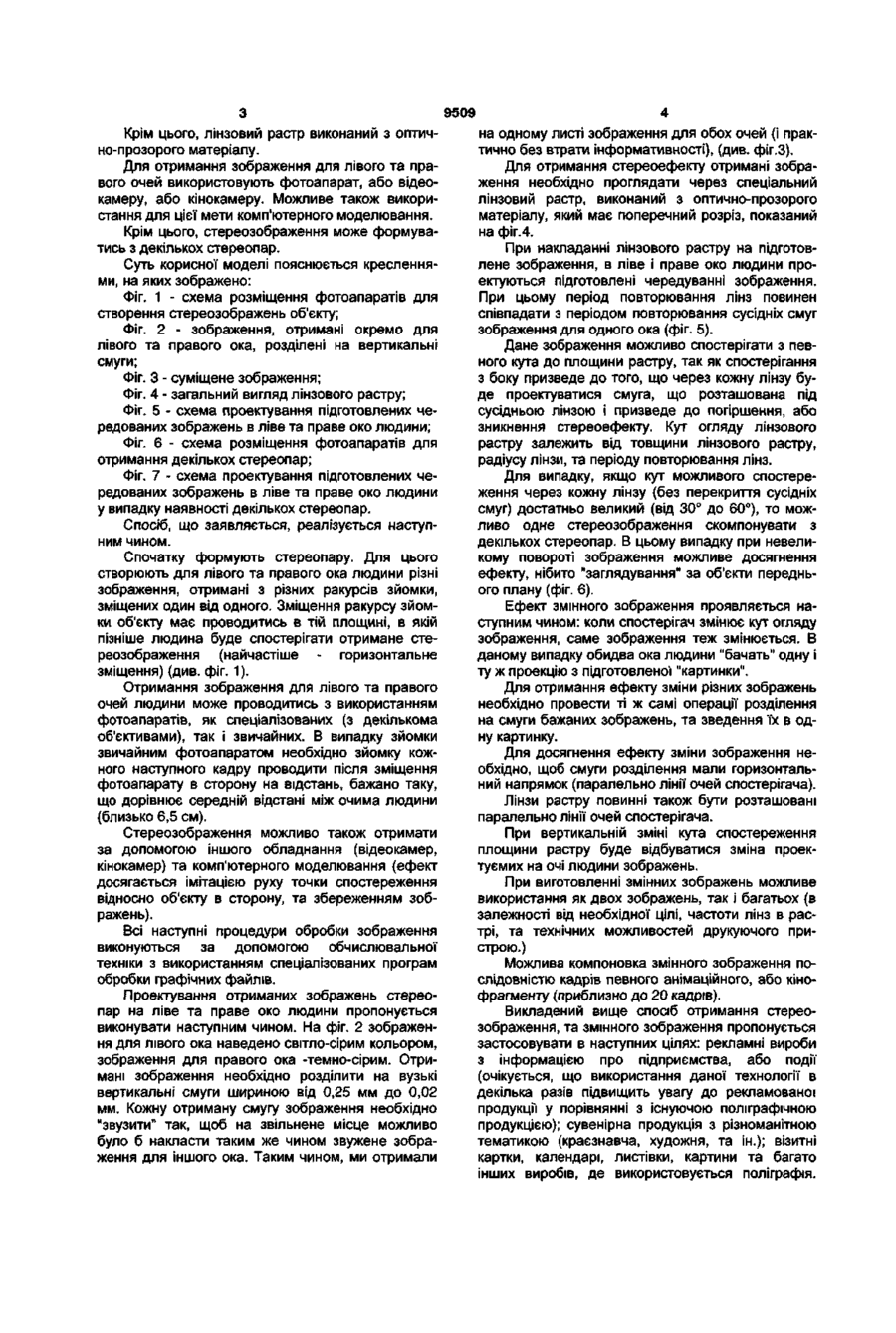

1. Спосіб отримання стереозображення, що включає спочатку формування принаймні однієї стереопари шляхом створення зображення одного і того ж об'єкта окремо для лівого та правого ока, який відрізняється тим, що отримані окремі зображення розділяють на смуги, накладають одне на одне, після чого на отримане суміщене зображення накладають лінзовий растр. 2. Спосіб за п. 1, який відрізняється тим, що смуги розділення та лінзовий растр розташовують вертикально. 3. Спосіб за п. 1, який відрізняється тим, що смуги розділення та лінзовий растр розташовують горизонтально. 4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що ширина смуги складає від 0,25 мм до 0,02 мм. 5. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що лінзовий растр виконаний з оптично-прозорого матеріалу. 6. Спосіб за п. 1, який відрізняється тим, що для створення зображення для лівого та правого очей використовують фотоапарат або відеокамеру, або кінокамеру. 7. Спосіб за п. 1, який відрізняється тим, що для створення зображення для лівого та правого очей використовують комп'ютерне моделювання. 8. Спосіб за п. 1, який відрізняється тим, що стереозображення формують з декількох стереопар. Корисна модель відноситься до стереоскопії, а саме для отримання стереозображень, тобто зображень, дивлячись на які людина спостерігає ефект глибини зображення, об'єму. Корисна модель також може бути використана для створення змінних зображень, тобто зображень, при спостереженні яких під різними кутами зору спостерігається чергування різних зображень, або деяка зміна одного й того ж зображення (анімація). Інформацію про дальність до об'єктів, що спостерігаються, людина отримує завдяки тому, що ліве та праве око людини бачать один і той же об'єкт під різними кутами. Мозок людини "зіставляє" інформацію від лівого та правого очей, та на базі цієї інформації в мозку людини утворюється суцільна картина оточення. Ефект стереозображення може досягатись багатьма засобами, принцип яких полягає в тому, щоб спроектувати в ліве та праве око людини різні зображення, отримані з різних ракурсів зйомки зміщених один від одного. Наприклад, відомий спосіб виготовлення стереопари (патент України №2882, опубл. 26.12.1994), в якому стереопару виготовляють шляхом отримання двох зображень одного і того ж об'єкту окремо для лівого та право го ока людини. Однак, цей спосіб не забезпечує одержання достатньо якісного стереоефекту. В основу корисної моделі поставлено задачу створення способу отримання стереозображення, в якому шляхом розділення зображень для лівого та правого ока на смуги, накладання цих зображень одне на одне та використання лінзового растру отримується стереозображення з якісним, чітко вираженим стереоефектом. Поставлена задача вирішується тим, що в способі отримання стереозображення, при якому спочатку формують принаймні одну стереопару шляхом створення зображення одного і того ж об'єкту окремо для лівого та правого ока, отримані окремі для лівого і правого ока зображення розділяють на смуги, накладають одне на одне, після чого на отримане суміщене зображення накладають лінзовий растр. Смуги розділення та лінзовий растр можуть бути розташовані вертикально, а також горизонтально. При горизонтальному розташуванні смуг розділення та лінзового растру створюється змінне зображення. При цьому ширина смуги може складати від 0,25 мм до 0,02 мм. О) о ю о о> 9509 Крім цього, лінзовий растр виконаний з оптично-прозорого матеріалу. Для отримання зображення для лівого та правого очей використовують фотоапарат, або відеокамеру, або кінокамеру. Можливе також використання для цієї мети комп'ютерного моделювання. Крім цього, стереозображення може формуватись з декількох стереопар. Суть корисної моделі пояснюється кресленнями, на яких зображено: Фіг. 1 - схема розміщення фотоапаратів для створення стереозображень об'єкту; Фіг. 2 - зображення, отримані окремо для лівого та правого ока, розділені на вертикальні смуги; Фіг. З - суміщене зображення; Фіг. 4 - загальний вигляд лінзового растру; Фіг. 5 - схема проектування підготовлених чередованих зображень в ліве та праве око людини; Фіг. 6 - схема розміщення фотоапаратів для отримання декількох стереопар; Фіг. 7 - схема проектування підготовлених чередованих зображень в ліве та праве око людини у випадку наявності декількох стереопар. Спосіб, що заявляється, реалізується наступним чином. Спочатку формують стереопару. Для цього створюють для лівого та правого ока людини різні зображення, отримані з різних ракурсів зйомки, зміщених один від одного. Зміщення ракурсу зйомки об'єкту має проводитись в тій площині, в якій пізніше людина буде спостерігати отримане стереозображення (найчастіше - горизонтальне зміщення) (див. фіг. 1). Отримання зображення для лівого та правого очей людини може проводитись з використанням фотоапаратів, як спеціалізованих (з декількома об'єктивами), так і звичайних. В випадку зйомки звичайним фотоапаратом необхідно зйомку кожного наступного кадру проводити після зміщення фотоапарату в сторону на відстань, бажано таку, що дорівнює середній відстані між очима людини (близько 6,5 см). Стереозображення можливо також отримати за допомогою іншого обладнання (відеокамер, кінокамер) та комп'ютерного моделювання (ефект досягається імітацією руху точки спостереження відносно об'єкту в сторону, та збереженням зображень). Всі наступні процедури обробки зображення виконуються за допомогою обчислювальної техніки з використанням спеціалізованих програм обробки графічних файлів. Проектування отриманих зображень стереопар на ліве та праве око людини пропонується виконувати наступним чином. На фіг. 2 зображення для лівого ока наведено світло-сірим кольором, зображення для правого ока -темно-сірим. Отримані зображення необхідно розділити на вузькі вертикальні смуги шириною від 0,25 мм до 0,02 мм. Кожну отриману смугу зображення необхідно "звузити" так, щоб на звільнене місце можливо було б накласти таким же чином звужене зображення для іншого ока. Таким чином, ми отримали на одному листі зображення для обох очей (і практично без втрати інформативності), (див. фіг.З). Для отримання стереоефекту отримані зображення необхідно проглядати через спеціальний лінзовий растр, виконаний з оптично-прозорого матеріалу, який має поперечний розріз, показаний на фіг.4. При накладанні лінзового растру на підготовлене зображення, в ліве і праве око людини проектуються підготовлені чередуванні зображення. При цьому період повторювання лінз повинен співпадати з періодом повторювання сусідніх смуг зображення для одного ока (фіг. 5). Дане зображення можливо спостерігати з певного кута до площини растру, так як спостерігання з боку призведе до того, що через кожну лінзу буде проектуватися смуга, що розташована під сусідньою лінзою і призведе до погіршення, або зникнення стереоефекту. Кут огляду лінзового растру залежить від товщини лінзового растру, радіусу лінзи, та періоду повторювання лінз. Для випадку, якщо кут можливого спостереження через кожну лінзу (без перекриття сусідніх смуг) достатньо великий (від 30° до 60°), то можливо одне стереозображення скомпонувати з декількох стереопар. В цьому випадку при невеликому повороті зображення можливе досягнення ефекту, нібито "заглядування" за об'єкти переднього плану (фіг. 6). Ефект змінного зображення проявляється наступним чином: коли спостерігач змінює кут огляду зображення, саме зображення теж змінюється. В даному випадку обидва ока людини "бачать" одну і ту ж проекцію з підготовленої "картинки". Для отримання ефекту зміни різних зображень необхідно провести ті ж самі операції розділення на смуги бажаних зображень, та зведення їх в одну картинку. Для досягнення ефекту зміни зображення необхідно, щоб смуги розділення мали горизонтальний напрямок (паралельно лінії очей спостерігача). Лінзи растру повинні також бути розташовані паралельно лінії очей спостерігача. При вертикальній зміні кута спостереження площини растру буде відбуватися зміна проектуємих на очі людини зображень. При виготовленні змінних зображень можливе використання як двох зображень, так і багатьох (в залежності від необхідної цілі, частоти лінз в растрі, та технічних можливостей друкуючого пристрою.) Можлива компоновка змінного зображення послідовністю кадрів певного анімаційного, або кінофрагменту (приблизно до 20 кадрів). Викладений вище спосіб отримання стереозображення, та змінного зображення пропонується застосовувати в наступних цілях: рекламні вироби з інформацією про підприємства, або події (очікується, що використання даної технології в декілька разів підвищить увагу до рекламованої продукції у порівнянні з існуючою поліграфічною продукцією); сувенірна продукція з різноманітною тематикою (краєзнавча, художня, та ін.); візитні картки, календарі, листівки, картини та багато інших виробів, де використовується поліграфія. 9509 [о в о] "ліве око" (о в о) "праве Фіг. 4 око' Фіг. 1 Фіг. 2 * Фіг. З 1 ' \ 2 \ х З А 5 Фіг. Є Фіг. 7 Комп'ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки УкраїниДержавний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
