Композиція для виготовлення декоративно-облицю-вальних виробів

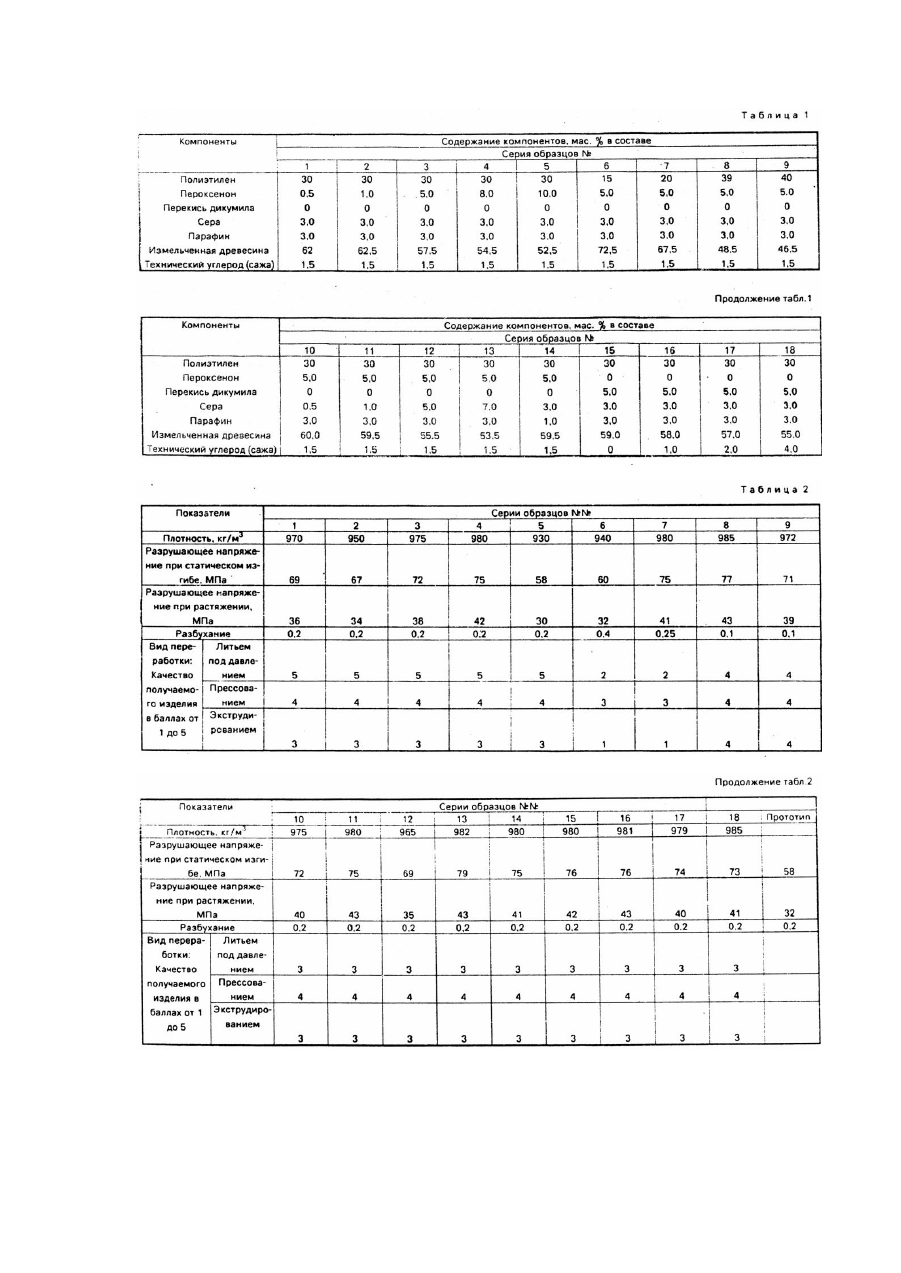

Изобретение относится к композициям для изготовления декоративно-облицовочных изделий и тары и может быть использовано в строительстве при отделке стен, полов, ограждающих конструкций, а также тары. Известна композиция для изготовления изделий [1], содержащая фенолформальдегидную смолу, измельченный древесный наполнитель, волокнистый наполнитель и уротропин. Описанная композиция обладает высокой прочностью при изгибе, но имеет высокую токсичность из-за выделения несвязанного фенола и формальдегида в процессе изготовления, что ограничивает область использования этого состава. Наиболее близкой к предлагаемому решению по технической сущности и достигаемому результату является композиция для изготовления декоративно-облицовочных изделий [2], включающая полиэтилен и измельченную древесину. Описанная композиция позволяет снизить горючесть изделий, но имеет высокую стоимость, обусловленную использованием большого количества первичного полиэтилена и недостаточной прочностью, поскольку измельченная древесина даже в процессе изготовления материала в указанном составе не претерпевает химических изменений. В основу предлагаемого изобретения поставлена задача создать такую композицию для изготовления декоративно-облицовочных изделий и тары, в которой путем введения дополнительных компонентов достигается повышение прочности материала за счет создания условий для пространственной сшивки молекул полиэтилена и целлюлозы (измельченной древесины) в процессе их термохимической обработки. Предлагаемая композиция, как и известная композиция для изготовления декоративнооблицовочных изделий, содержит полиэтилен и измельченную древесину, а, согласно изобретению, дополнительно содержит технический углерод, серу и органические перекиси типа пероксенона или перекись дикумила и парафин при следующем соотношении компонентов, мас.%: Новый технический результат состоит в том, что входящий в состав композиции пероксенон или перекись дикумила окисляет серу при плавлении смеси, что приводит к частичному гидролизу измельченной древесины и к пространственной сшивке линейных молекул полиэтилена и целлюлозы. Наличие сажи вместе с пероксеноном или перекисями дикумила образует свободные радикалы, способствующие пространственной сшивке полиэтилена. Все это способствует существенному повышению прочности получаемого материала. Авторами экспериментально выявлено оптимальное соотношение компонентов, а именно: при наличии в композиции менее 1мас.% сажи, менее 1мас.% пероксенона и менее 1мас.% серы эффект практически не ощущается. При увеличении количества пероксенона свыше 8мас.% и серы свыше 5мас.% материал имеет неприятный запах в течение длительного времени. При наличии в композиции менее 2мас.% парафина существенно снижаются реологические свойства материала, Увеличение количества парафина свыше 5мас.% экономически не оправдано. Наличие в составе технического углерода (сажи) более 2% экономически не оправдано. Пример. Измельченную древесину (опилки) влажностью 2,4% смешивали с измельченными отходами полиэтилена и подвергали нагреву до расплавления полиэтилена. После расплавления полиэтилена и перемешивания его с древесными опилками в смесь добавляли пероксенон, серу и парафин. Вместо пероксенона в смесь можно добавлять органические перекиси, например, перекись дикумила. Смесь тщательно перемешивали, охлаждали, подвергали дроблению и гранулированию. Изготавливали серии образцов. Для каждой серии задавали строго определенное соотношение параметров для выявления оптимального по обрабатываемости, прочности и внешнему виду материала. Результаты сведены в табл.1 и 2. На основании экспериментов установлен оптимальный состав композиции. Из полученного материала были изготовлены облицовочные плиты для зданий, тара для стеклянных изделий.
