Композиція для приготування гіпсових виробів

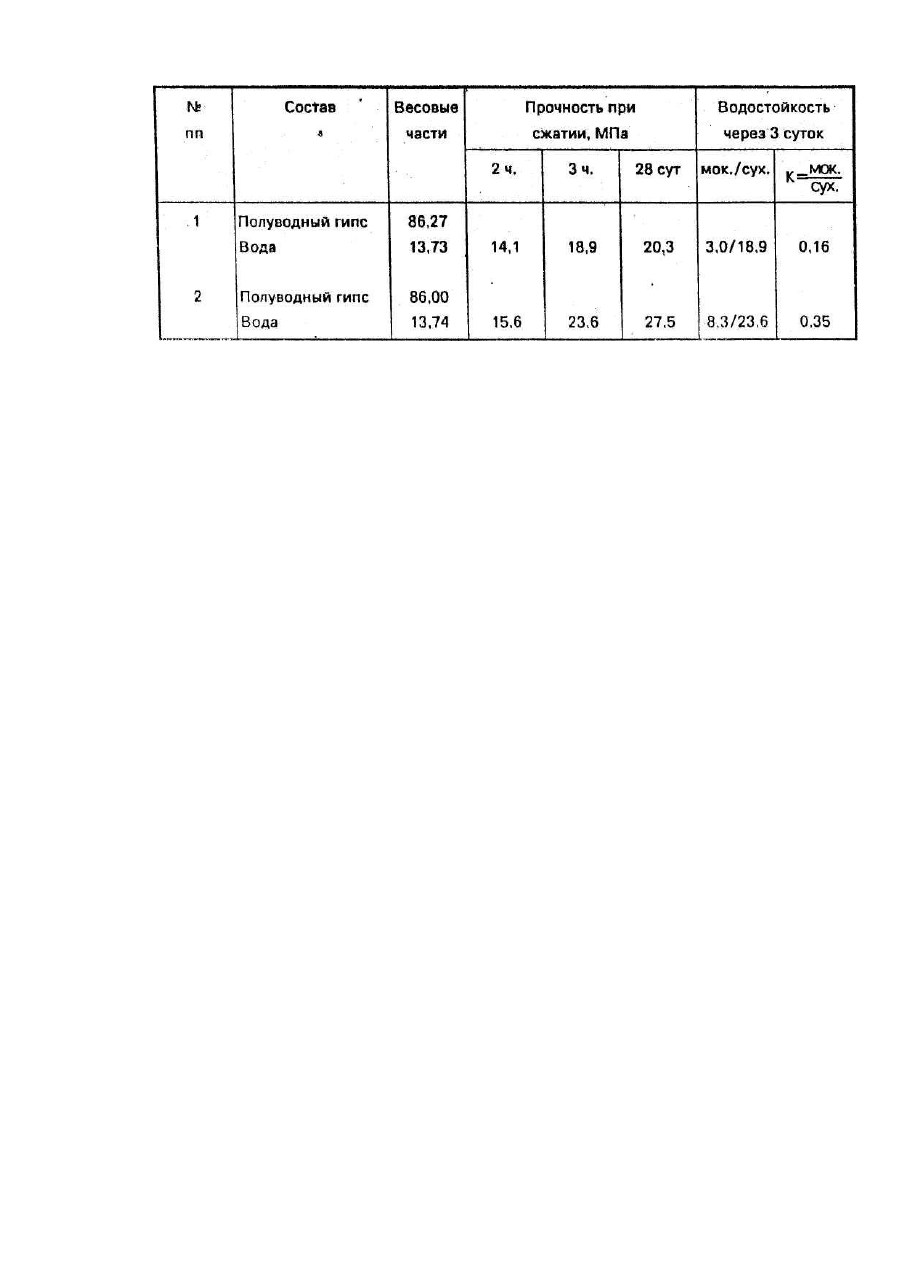

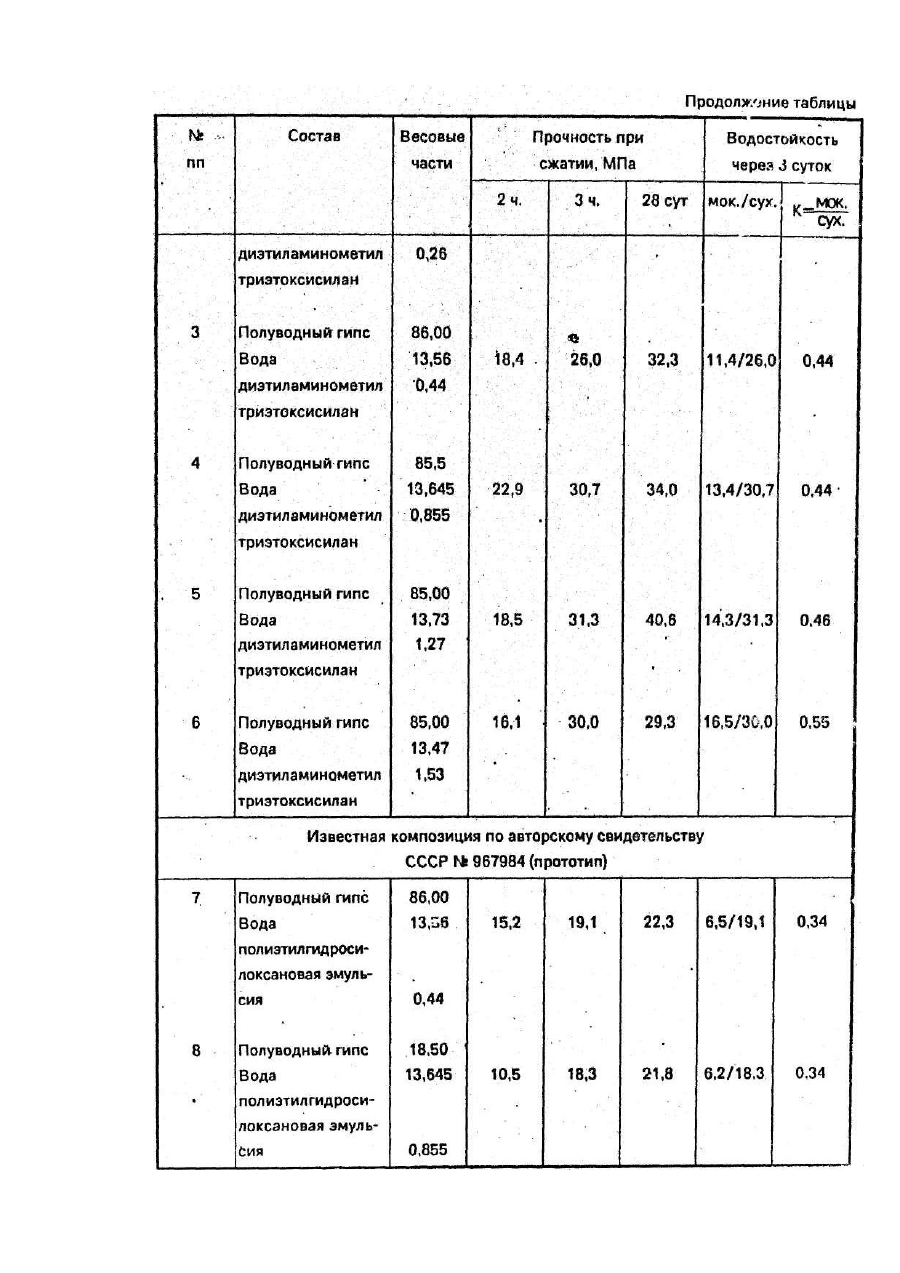

Предлагаемое изобретение относится к строительным материалам, а именно к композициям для приготовления гипсовых изделий с гидрофобизирующими добавками и может быть использовано в промышленности стройматериалов для изготовления гипсоблоков, облицовочных плит и других изделий. Наиболее близким по технический сущности и достигаемому результату является состав композиции для приготовления гипсовых изделий [1], включающий мас. %: Недостатком такого состава является недостаточно высокая прочность состава, многокомпонентность (5 компонентов) и, вследствие этого - нетехнологичность, замедленное твердение в ранние сроки, что связано с группой полиэтила в гидросилоксановой системе и наличием извести, влияющие на кинетику твердения гипса в сторону замедления на ранних стадиях структурообразования, что влияет на прочность и водостойкость твердеющей гипсовой композиции. Задачей изобретения является повышение прочности и водостойкости композиции для приготовления гипсовых изделий, повышение технологичности приготовления и доступности гидрофобного компонента. Поставленная задача достигается тем, что композиция для приготовления гипсовых изделий, включающая полуводный гипс, воду, гидрофобизирующую добавку, содержит в качестве добавки диэтиламинометил триэтоксисилан при следующем соотношении компонентов, вес. частей Диэтиламинометил триэтоксисилан представляет собой вязкую бесцветную жидкость со слабым запахом, со структурной формулой: (C2H5)2NCH2Si(OC2H5)3 и является отходом Производства компонентов полимерных смол. Легко растворим в воде и вводится в гипсовую композицию с водой затворения, что обеспечивает ее равномерное распределение в объеме гипса. Ввиду того, что гидрофобная добавка однокомпонентна и легко растворима - ее применение весьма технологично. Образцы формовались из гипсового порошка с водой, в которую предварительно вводилась гидрофобизирующая добавка в количестве 0,26; 0,44; 0,85; 1,27; 1,53 весовых частей (%). Для сравнения готовились и испытывались образцы эталонного состава (без добавки). Была испытана и гидрофобизирующая добавка полиэтилгидросилоксановой эмульсии в заявленном количестве (по а.с. СССР Ns 967984), а также в оптимальном количестве по предлагаемой заявке (соответственно 0,44; 0,855. 1,27%). После замешивания смеси образцы формовались методом прессования с усилием в 6000 Н. Размеры образцов - цилиндры с высотой 2,2 см и площадью сечения - 3,8 см2. После выдержийания образцов под нагрузкой в течение 2 минут они находились на воздухе 2 часа, 3 и 28 суток, после чего испытывались на прочность при сжатии гидравлическим прессом. Параллельно готовились образцы для испытания на водостойкость. Для этого часть образцов после изготовления погрузили в воду на 3 суток, где образцы выдерживались полностью погруженными в воде, а другая часть образцов 3 суток находилась на воздухе. Водостойкость гипсовой композиции определялась коэффициентом размягчения. Технология приготовления композиции традиционна и не требует особого оборудования. Методика изготовления и испытания образцов приведена в работе Пащенко А.А., Чистякова В.В. и др. "Формирование структуры горячепрессованного цементного камня", доклады АН УССР, Б. 1990, № 9, ст. 42-46. Отличие заключается в том, что прессовалась гипсовая смесь при нормальной температуре (20°С) и с более низким прессующем давлении. В таблице приведены составы гипсовых композиций и результаты испытаний на прочность при сжатии и водостойкость. Из таблицы видно, что добавка диэ-тиламинометил триэтоксисилана более эффективна по сравнению с полиэтил гидросилоксановой эмульсией (прототип). Так, введение предложенной гидрофобизирующей добавки способствует не только повышению прочности через 2 часа, 3 и 28 суток соответственно на 50%, 63% и 82% по сравнению с прототипом и на 62%, 66% и 100% по сравнению с эталоном. Коэффициент водостойкости повысился по отношению к прототипу на 30% и в 2,9 раза по отношению к эталону. Гидрофобные свойства предложенной кремнийорганической добавки обусловлены тем, что на поверхности обработанного материала образуется химически связанная тончайшая (от 10 до 300 А) пленка полиорганосилоксанов, которая, введенная в гипс с водой затворения, обволакивает стенки тонких капилляров гипсового камня, которые в еще большей степени теряют способность смачиваться водой из-за того, что полярные силоксановые связи (Si-О-Si) направлены к поверхности материала, а гидрофобные органические радикалы (-R-) в сторону окружающей среды, т.е. внутрь капилляра гипсового камня.
