Піч опору

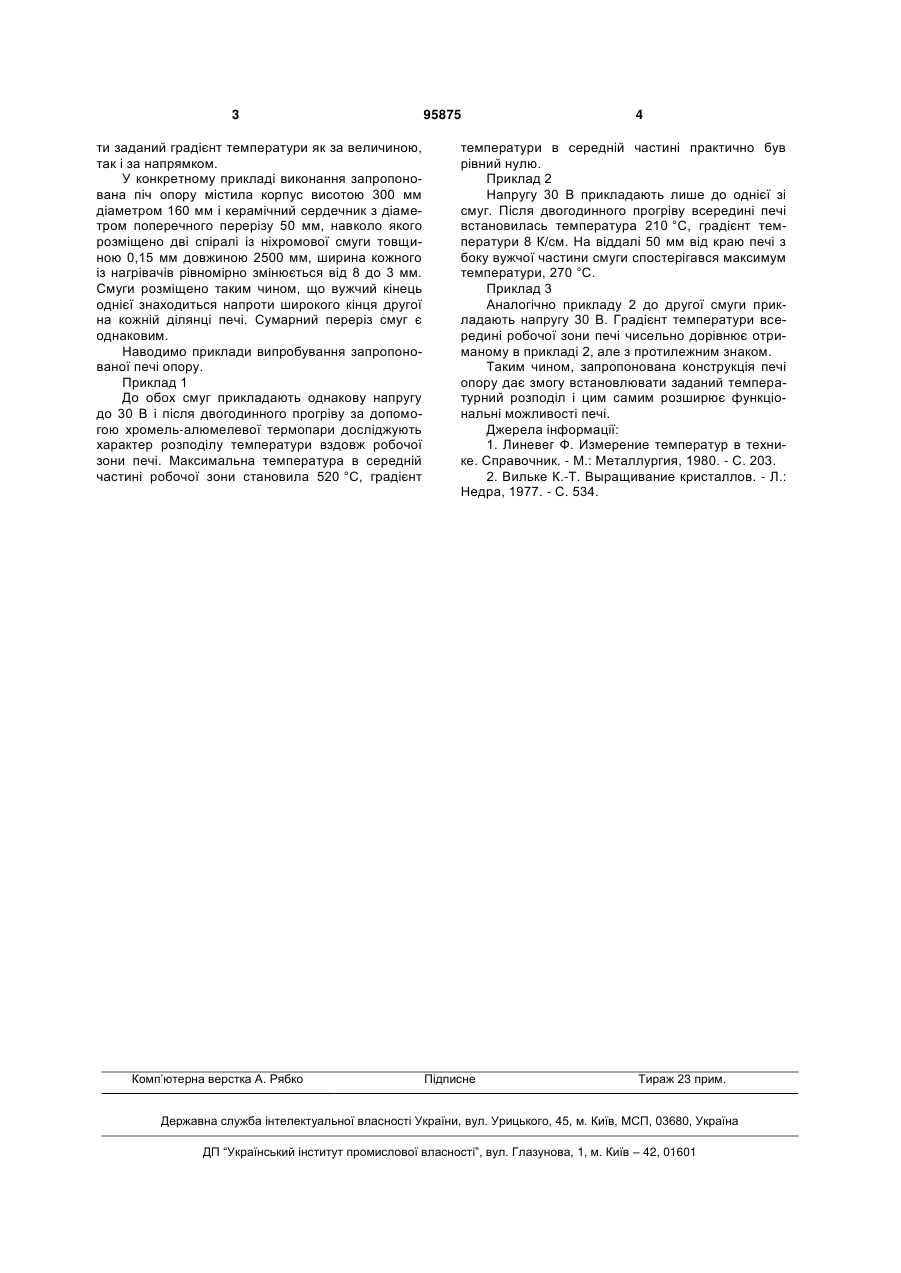

Піч опору, яка містить корпус, сердечник циліндричної форми, виготовлений із термічно стійкого матеріалу, нагрівач із металічного сплаву у вигляді смуги, закріпленої спірально навколо сердечника, який відрізняється тим, що він додатково містить другий нагрівач із металічного сплаву у вигляді смуги, розміщеної паралельно першій, при цьому ширина першого нагрівача рівномірно зменшується по довжині, а ширина другого - рівномірно збільшується по довжині. (19) (21) a201012277 (22) 18.10.2010 (24) 12.09.2011 (46) 12.09.2011, Бюл.№ 17, 2011 р. (72) ГАВРИЛКО ПЕТРО ПЕТРОВИЧ, ТКАЧЕНКО ВІКТОР ІВАНОВИЧ, БАНДУРІН ЮРІЙ АНАТОЛІЙОВИЧ, ДАНИЛО СВІТЛАНА ІВАНІВНА (73) УЖГОРОДСЬКИЙ НАВЧАЛЬНИЙ ЦЕНТР КИЇВСЬКОГО НАЦІОНАЛЬНОГО ТОРГІВЕЛЬНОЕКОНОМІЧНОГО УНІВЕРСИТЕТУ (56) UA 3248 C, H05B3/22, 26.12.1994 DE 3839970 A1, F27D11/02, 31.05.1990 GB 571096 A, H05B3/66, 07.08.1945 3 ти заданий градієнт температури як за величиною, так і за напрямком. У конкретному прикладі виконання запропонована піч опору містила корпус висотою 300 мм діаметром 160 мм і керамічний сердечник з діаметром поперечного перерізу 50 мм, навколо якого розміщено дві спіралі із ніхромової смуги товщиною 0,15 мм довжиною 2500 мм, ширина кожного із нагрівачів рівномірно змінюється від 8 до 3 мм. Смуги розміщено таким чином, що вужчий кінець однієї знаходиться напроти широкого кінця другої на кожній ділянці печі. Сумарний переріз смуг є однаковим. Наводимо приклади випробування запропонованої печі опору. Приклад 1 До обох смуг прикладають однакову напругу до 30 В і після двогодинного прогріву за допомогою хромель-алюмелевої термопари досліджують характер розподілу температури вздовж робочої зони печі. Максимальна температура в середній частині робочої зони становила 520 °C, градієнт Комп’ютерна верстка А. Рябко 95875 4 температури в середній частині практично був рівний нулю. Приклад 2 Напругу 30 В прикладають лише до однієї зі смуг. Після двогодинного прогріву всередині печі встановилась температура 210 °C, градієнт температури 8 К/см. На віддалі 50 мм від краю печі з боку вужчої частини смуги спостерігався максимум температури, 270 °C. Приклад 3 Аналогічно прикладу 2 до другої смуги прикладають напругу 30 В. Градієнт температури всередині робочої зони печі чисельно дорівнює отриманому в прикладі 2, але з протилежним знаком. Таким чином, запропонована конструкція печі опору дає змогу встановлювати заданий температурний розподіл і цим самим розширює функціональні можливості печі. Джерела інформації: 1. Линевег Ф. Измерение температур в технике. Справочник. - М.: Металлургия, 1980. - С. 203. 2. Вильке К.-Т. Выращивание кристаллов. - Л.: Недра, 1977. - С. 534. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
