Електрична відбивна піч опору для одержання вторинних алюмінієвих сплавів

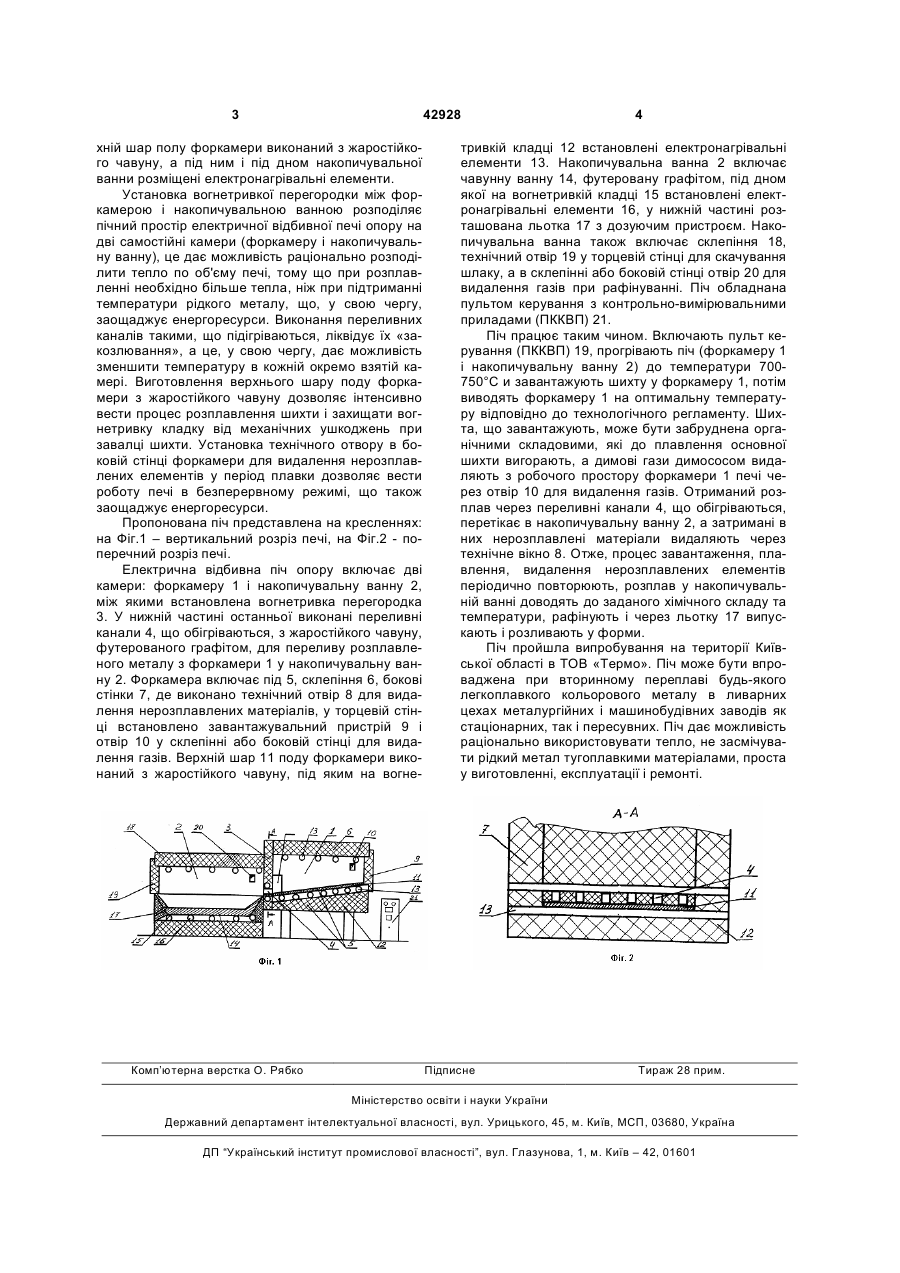

Електрична відбивна піч опору для одержання вторинних алюмінієвих сплавів, що включає під, 3 42928 хній шар полу форкамери виконаний з жаростійкого чавуну, а під ним і під дном накопичувальної ванни розміщені електронагрівальні елементи. Установка вогнетривкої перегородки між форкамерою і накопичувальною ванною розподіляє пічний простір електричної відбивної печі опору на дві самостійні камери (форкамеру і накопичувальну ванну), це дає можливість раціонально розподілити тепло по об'єму печі, тому що при розплавленні необхідно більше тепла, ніж при підтриманні температури рідкого металу, що, у свою чергу, заощаджує енергоресурси. Виконання переливних каналів такими, що підігріваються, ліквідує їх «закозлювання», а це, у свою чергу, дає можливість зменшити температуру в кожній окремо взятій камері. Виготовлення верхнього шару поду форкамери з жаростійкого чавуну дозволяє інтенсивно вести процес розплавлення шихти і захищати вогнетривку кладку від механічних ушкоджень при завалці шихти. Установка технічного отвору в боковій стінці форкамери для видалення нерозплавлених елементів у період плавки дозволяє вести роботу печі в безперервному режимі, що також заощаджує енергоресурси. Пропонована піч представлена на кресленнях: на Фіг.1 – вертикальний розріз печі, на Фіг.2 - поперечний розріз печі. Електрична відбивна піч опору включає дві камери: форкамеру 1 і накопичувальну ванну 2, між якими встановлена вогнетривка перегородка 3. У нижній частині останньої виконані переливні канали 4, що обігріваються, з жаростійкого чавуну, футерованого графітом, для переливу розплавленого металу з форкамери 1 у накопичувальну ванну 2. Форкамера включає під 5, склепіння 6, бокові стінки 7, де виконано технічний отвір 8 для видалення нерозплавлених матеріалів, у торцевій стінці встановлено завантажувальний пристрій 9 і отвір 10 у склепінні або боковій стінці для видалення газів. Верхній шар 11 поду форкамери виконаний з жаростійкого чавуну, під яким на вогне Комп’ютерна верстка О. Рябко 4 тривкій кладці 12 встановлені електронагрівальні елементи 13. Накопичувальна ванна 2 включає чавунну ванну 14, футеровану графітом, під дном якої на вогнетривкій кладці 15 встановлені електронагрівальні елементи 16, у нижній частині розташована льотка 17 з дозуючим пристроєм. Накопичувальна ванна також включає склепіння 18, технічний отвір 19 у торцевій стінці для скачування шлаку, а в склепінні або боковій стінці отвір 20 для видалення газів при рафінуванні. Піч обладнана пультом керування з контрольно-вимірювальними приладами (ПККВП) 21. Піч працює таким чином. Включають пульт керування (ПККВП) 19, прогрівають піч (форкамеру 1 і накопичувальну ванну 2) до температури 700750°С и завантажують шихту у форкамеру 1, потім виводять форкамеру 1 на оптимальну температуру відповідно до технологічного регламенту. Шихта, що завантажують, може бути забруднена органічними складовими, які до плавлення основної шихти вигорають, а димові гази димососом видаляють з робочого простору форкамери 1 печі через отвір 10 для видалення газів. Отриманий розплав через переливні канали 4, що обігріваються, перетікає в накопичувальну ванну 2, а затримані в них нерозплавлені матеріали видаляють через технічне вікно 8. Отже, процес завантаження, плавлення, видалення нерозплавлених елементів періодично повторюють, розплав у накопичувальній ванні доводять до заданого хімічного складу та температури, рафінують і через льотку 17 випускають і розливають у форми. Піч пройшла випробування на території Київської області в ТОВ «Термо». Піч може бути впроваджена при вторинному переплаві будь-якого легкоплавкого кольорового металу в ливарних цехах металургійних і машинобудівних заводів як стаціонарних, так і пересувних. Піч дає можливість раціонально використовувати тепло, не засмічувати рідкий метал тугоплавкими матеріалами, проста у виготовленні, експлуатації і ремонті. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
