Підпірна стінка на пальовій основі
Номер патенту: 96221
Опубліковано: 10.10.2011
Автори: Самородов Олександр Віталійович, Лучковський Ілля Якович, Чепурний Дмитро Олександрович
Формула / Реферат
Підпірна стіна на пальовій основі, що включає лицьове огородження, фундаментний ростверк і розміщені під ним палі, голови яких шарнірно або жорстко зашпаровані в ростверк, яка відрізняється тим, що палі занурюють у попередньо виконані під підошвою фундаментного ростверку, заповнені ґрунтом існуючої основи чи іншою засипкою, оболонки циліндричної форми або у формі зрізаного конуса, зверненого більшою основою до підошви фундаментного ростверку, при цьому внутрішній діаметр оболонок циліндричної форми або максимальний внутрішній діаметр оболонок у формі зрізаного конуса дорівнює D=(1,5÷3) діаметру (сторони) d поперечного перерізу палі, а глибина оболонок l приймається в діапазоні 3d≤l≤ 5d.
Текст

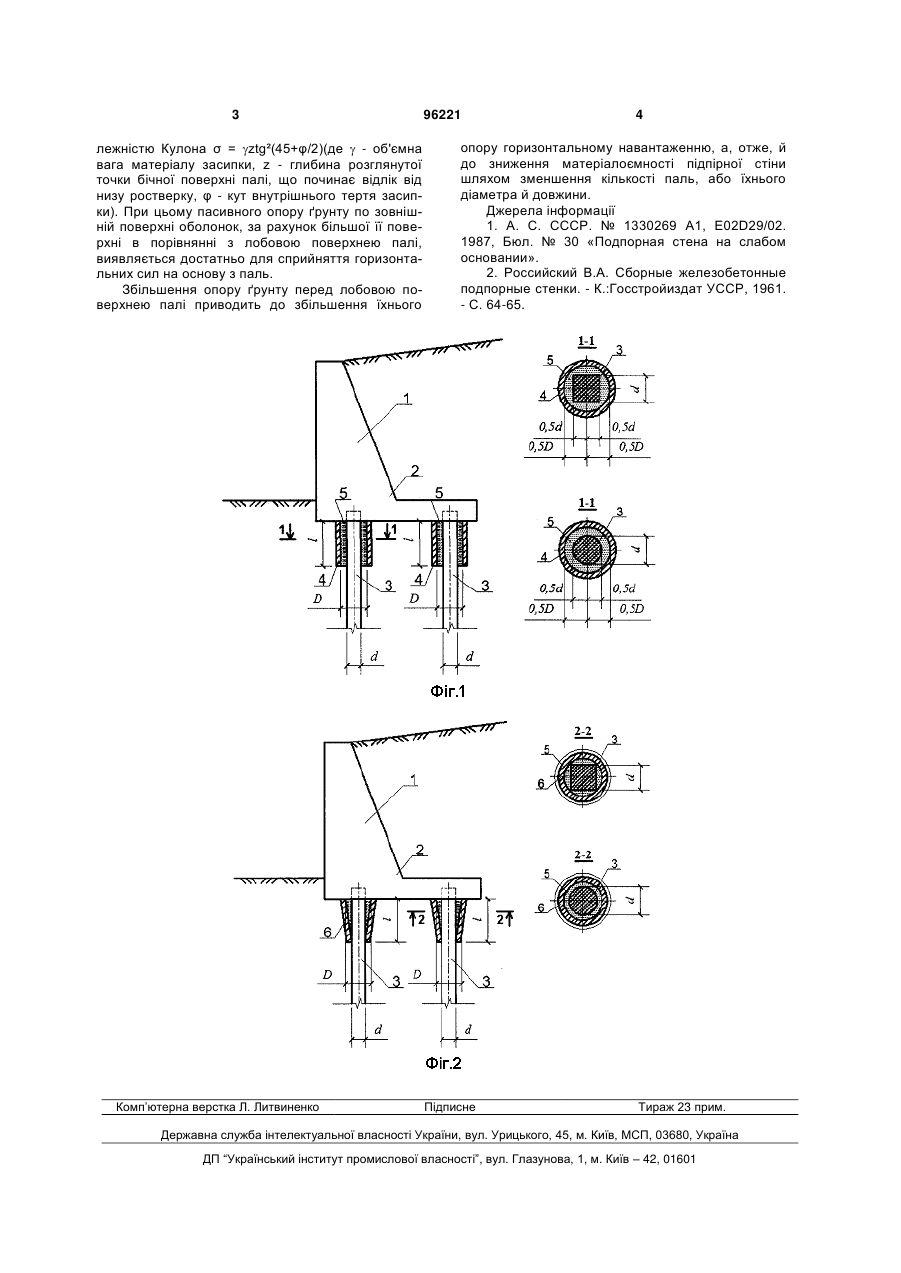

Підпірна стіна на пальовій основі, що включає лицьове огородження, фундаментний ростверк і 3 лежністю Кулона σ = ztg²(45+φ/2)(де - об'ємна вага матеріалу засипки, z - глибина розглянутої точки бічної поверхні палі, що починає відлік від низу ростверку, φ - кут внутрішнього тертя засипки). При цьому пасивного опору ґрунту по зовнішній поверхні оболонок, за рахунок більшої її поверхні в порівнянні з лобовою поверхнею палі, виявляється достатньо для сприйняття горизонтальних сил на основу з паль. Збільшення опору ґрунту перед лобовою поверхнею палі приводить до збільшення їхнього Комп’ютерна верстка Л. Литвиненко 96221 4 опору горизонтальному навантаженню, а, отже, й до зниження матеріалоємності підпірної стіни шляхом зменшення кількості паль, або їхнього діаметра й довжини. Джерела інформації 1. А. С. СССР. № 1330269 А1, Е02D29/02. 1987, Бюл. № 30 «Подпорная стена на слабом основании». 2. Росcийский В.А. Сборные железобетонные подпорные стенки. - К.:Госстройиздат УССР, 1961. - С. 64-65. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBackfilled wall on pile foundation
Автори англійськоюLuchkovskyi Illia Yakovych, Samorodov Oleksandr Vitaliiovych, Chepurnyi Dmytro Oleksandrovych
Назва патенту російськоюПодпорная стенка на свайном основании
Автори російськоюЛучковский Илья Яковлевич, Самородов Александр Витальевич, Чепурный Дмитрий Александрович
МПК / Мітки
МПК: E02D 29/02
Мітки: основі, пальовий, стінка, підпірна
