Підпірна стіна
Номер патенту: 96222
Опубліковано: 10.10.2011
Автори: Самородов Олександр Віталійович, Чепурний Дмитро Олександрович, Лучковський Ілля Якович
Формула / Реферат

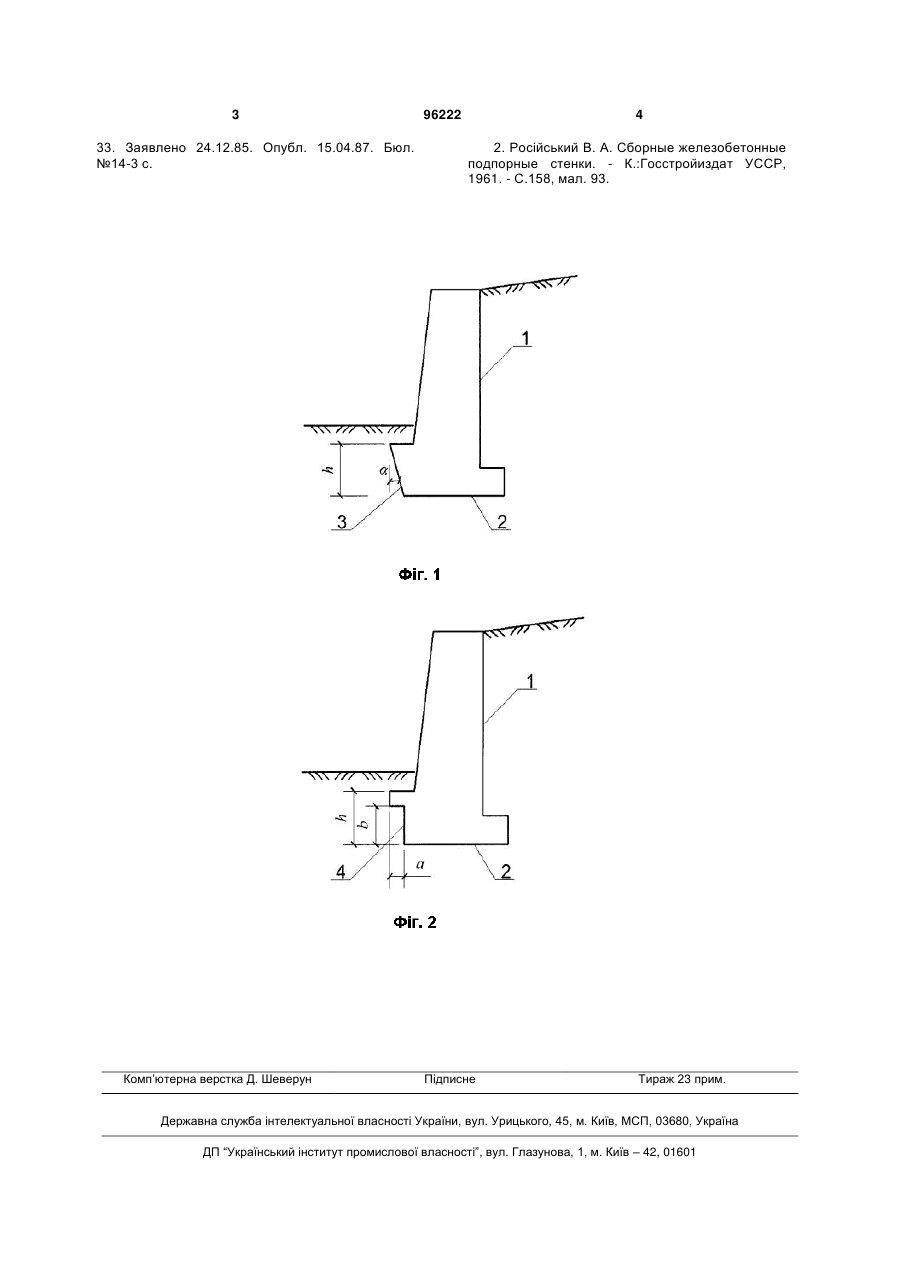

Підпірна стінка, що включає лицьове огородження і фундаментну частину, занурену в основу, яка відрізняється тим, що на передній грані фундаментної частини вздовж стінки влаштовують скіс з негативним кутом нахилу до вертикалі
, що дорівнює
, чи влаштовують виріз до низу підошви фундаментної частини з розмірами
, де висота вирізу b складає не менше 0,7 від товщини h передньої грані фундаментної частини підпірної стіни, де
- кут внутрішнього тертя ґрунту основи зі сторони передньої грані фундаментної частини.
Текст
Підпірна стінка, що включає лицьове огородження і фундаментну частину, занурену в основу, яка відрізняється тим, що на передній грані фундаментної частини вздовж стінки влаштовують скіс з негативним кутом нахилу до вертикалі , що дорівнює , чи влаштовують виріз до низу підошви фундаментної частини з розмірами a b tg , де висота вирізу b складає не менше 0,7 від товщини h передньої грані фундаментної частини підпірної стіни, де - кут внутрішнього тертя ґрунту основи зі сторони передньої грані фундаментної частини. (19) (21) a201006595 (22) 31.05.2010 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) ЛУЧКОВСЬКИЙ ІЛЛЯ ЯКОВИЧ, ЧЕПУРНИЙ ДМИТРО ОЛЕКСАНДРОВИЧ, САМОРОДОВ ОЛЕКСАНДР ВІТАЛІЙОВИЧ (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ (56) UA 65826 A, 15.04.2004 UA 62715 A, 15.12.2003 UA 62714 A, 15.12.2003 SU 1687711 A1, 30.10.1991 SU 1303672 A1, 15.04.1987 SU 1027318 A, 07.07.1983 SU 998663 A, 28.02.1983 3 33. Заявлено 24.12.85. Опубл. 15.04.87. Бюл. №14-3 с. Комп’ютерна верстка Д. Шеверун 96222 4 2. Російський В. А. Сборные железобетонные подпорные стенки. - К.:Госстройиздат УССР, 1961. - С.158, мал. 93. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBackfilled wall
Автори англійськоюLuchkovskyi Illia Yakovych, Chepurnyi Dmytro Oleksandrovych, Samorodov Oleksandr Vitaliiovych
Назва патенту російськоюПодпорная стенка
Автори російськоюЛучковский Илья Яковлевич, Чепурный Дмитрий Александрович, Самородов Александр Витальевич
МПК / Мітки
МПК: E02D 29/02
