Пристрій для випробування матеріалу на міцність

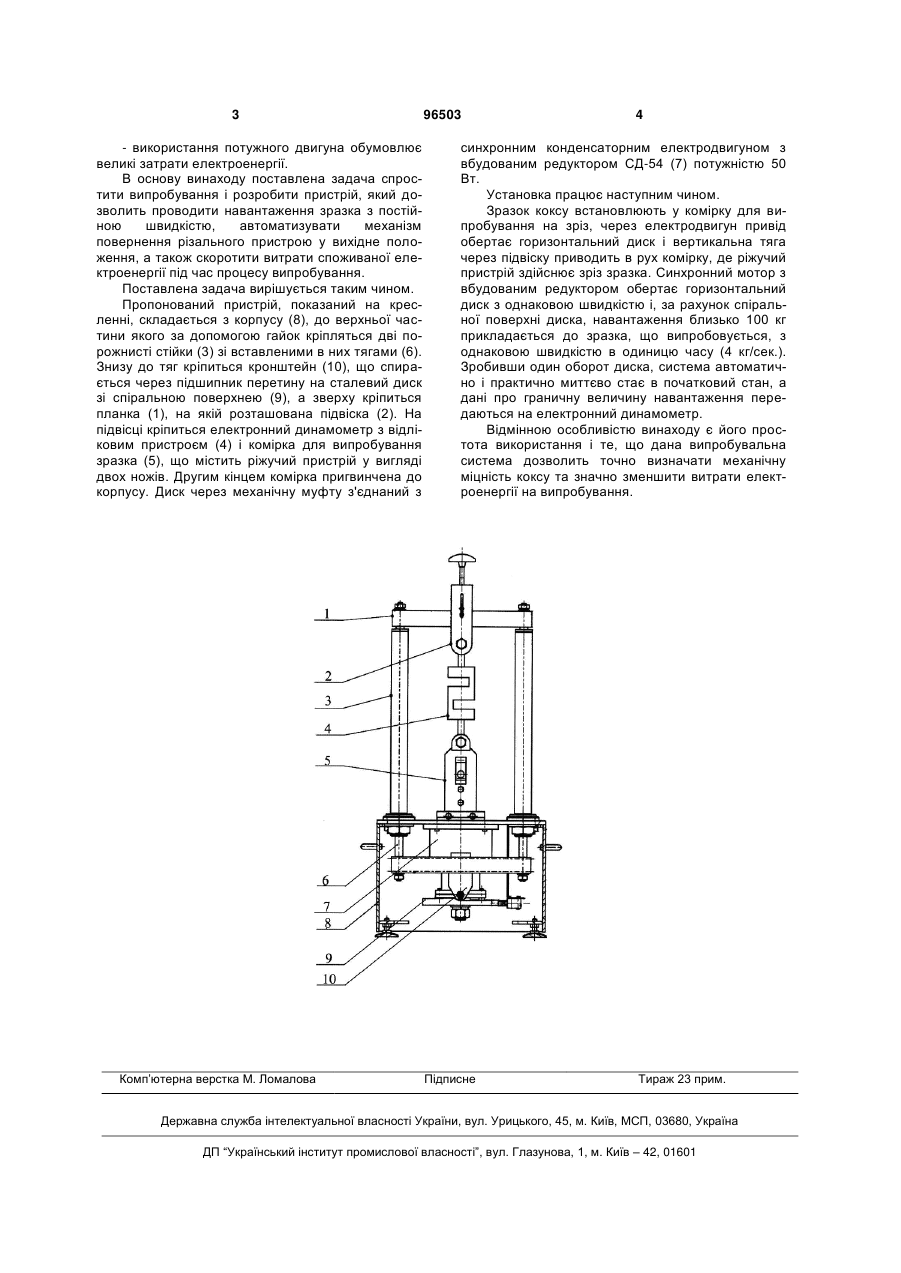

Пристрій для випробування матеріалу на міцність, що містить корпус, до верхньої частини якого прикріплені стійки з тягою, комірка для випробування зразка, яка сполучена з цифровим динамометром, електродвигун з вбудованим редуктором, який відрізняється тим, що в нижній частині корпусу розташований з'єднаний з електродвигуном горизонтальний обертовий диск зі спіральною поверхнею. (19) (21) a201002548 (22) 09.03.2010 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) СОЛОВЙОВ МИХАЙЛО ОЛЕКСІЙОВИЧ, ГРИЗЛОВ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ЮР'ЄВСЬКИЙ АНАТОЛІЙ МИКОЛАЙОВИЧ, ШМАЛЬКО ВОЛОДИМИР МИХАЙЛОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "АЛЧЕВСЬКИЙ КОКСОХІМІЧНИЙ ЗАВОД" (56) RU 2254563 C1; 20.06.2005 JP 59048634 A; 19.03.1984 SU 1033909 A; 07.08.1982 3 - використання потужного двигуна обумовлює великі затрати електроенергії. В основу винаходу поставлена задача спростити випробування і розробити пристрій, який дозволить проводити навантаження зразка з постійною швидкістю, автоматизувати механізм повернення різального пристрою у вихідне положення, а також скоротити витрати споживаної електроенергії під час процесу випробування. Поставлена задача вирішується таким чином. Пропонований пристрій, показаний на кресленні, складається з корпусу (8), до верхньої частини якого за допомогою гайок кріпляться дві порожнисті стійки (3) зі вставленими в них тягами (6). Знизу до тяг кріпиться кронштейн (10), що спирається через підшипник перетину на сталевий диск зі спіральною поверхнею (9), а зверху кріпиться планка (1), на якій розташована підвіска (2). На підвісці кріпиться електронний динамометр з відліковим пристроєм (4) і комірка для випробування зразка (5), що містить ріжучий пристрій у вигляді двох ножів. Другим кінцем комірка пригвинчена до корпусу. Диск через механічну муфту з'єднаний з Комп’ютерна верстка М. Ломалова 96503 4 синхронним конденсаторним електродвигуном з вбудованим редуктором СД-54 (7) потужністю 50 Вт. Установка працює наступним чином. Зразок коксу встановлюють у комірку для випробування на зріз, через електродвигун привід обертає горизонтальний диск і вертикальна тяга через підвіску приводить в рух комірку, де ріжучий пристрій здійснює зріз зразка. Синхронний мотор з вбудованим редуктором обертає горизонтальний диск з однаковою швидкістю і, за рахунок спіральної поверхні диска, навантаження близько 100 кг прикладається до зразка, що випробовується, з однаковою швидкістю в одиницю часу (4 кг/сек.). Зробивши один оборот диска, система автоматично і практично миттєво стає в початковий стан, а дані про граничну величину навантаження передаються на електронний динамометр. Відмінною особливістю винаходу є його простота використання і те, що дана випробувальна система дозволить точно визначати механічну міцність коксу та значно зменшити витрати електроенергії на випробування. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
