Насос-дозатор перистальтичний з гнучкою пружною декою

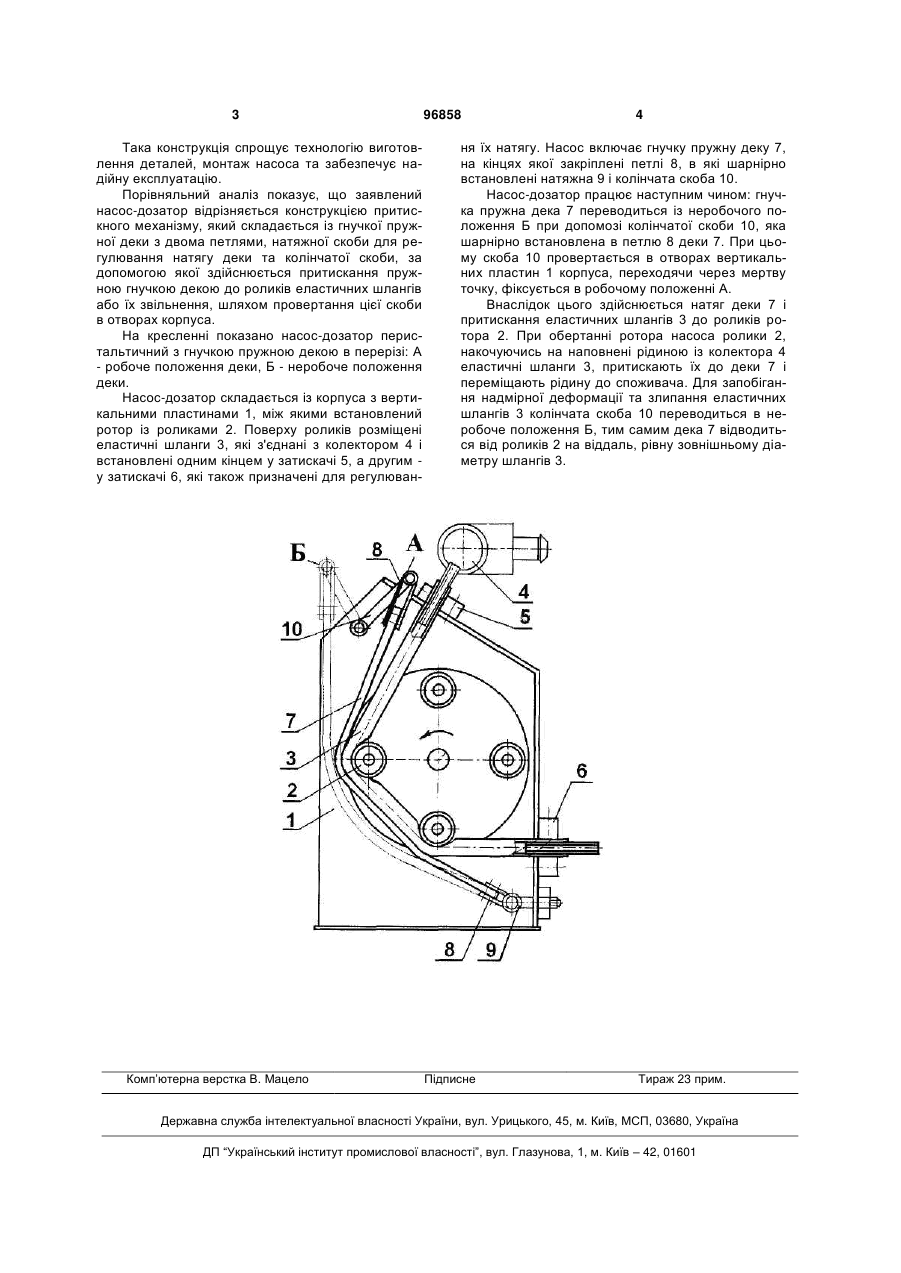

Насос-дозатор перистальтичний з гнучкою пружною декою, що містить вертикальні пластини корпуса, між якими встановлені ротор із витискуючими роликами і притискний механізм, який відрізняється тим, що притискний механізм містить гнучку пружну деку, натяжну скобу, яка закріплена в корпусі з можливістю попереднього натягу деки, шарнірно з'єднану з одним кінцем гнучкої пружної деки та колінчату скобу, шарнірно з'єднану з іншим кінцем деки і встановлену в отвори вертикальних пластин корпуса, яка провертаючись в цих отворах, проходячи мертву точку, встановлює гнучку пружну деку в робоче або неробоче положення. (19) (21) a201005914 (22) 17.05.2010 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) БІЛЯНСЬКИЙ ВАСИЛЬ ВОЛОДИМИРОВИЧ, ЗАКОРЧЕМНИЙ МИРОН СТЕПАНОВИЧ, ПЙОНТИК ЛЮДВІГ ДЕНИСОВИЧ, ПЙОНТИК МАГДАЛИНА МИХАЙЛІВНА, СПІСАК АНДРІЙ ВЛАДИСЛАВОВИЧ (73) ЗАХІДНИЙ НАУКОВО-ДОСЛІДНИЙ ЦЕНТР ІНЖЕНЕРІЇ АГРОТЕХНОЛОГІЧНИХ СИСТЕМ НАЦІОНАЛЬНОГО НАУКОВОГО ЦЕНТРУ "ІМЕСГ" (56) UA 34761 U, 26.08.2008 EP 0160388 A1, 06.11.1985 GB 1344825 A, 23.01.1974 GB 757838 A, 26.09.1956 3 Така конструкція спрощує технологію виготовлення деталей, монтаж насоса та забезпечує надійну експлуатацію. Порівняльний аналіз показує, що заявлений насос-дозатор відрізняється конструкцією притискного механізму, який складається із гнучкої пружної деки з двома петлями, натяжної скоби для регулювання натягу деки та колінчатої скоби, за допомогою якої здійснюється притискання пружною гнучкою декою до роликів еластичних шлангів або їх звільнення, шляхом провертання цієї скоби в отворах корпуса. На кресленні показано насос-дозатор перистальтичний з гнучкою пружною декою в перерізі: А - робоче положення деки, Б - неробоче положення деки. Насос-дозатор складається із корпуса з вертикальними пластинами 1, між якими встановлений ротор із роликами 2. Поверху роликів розміщені еластичні шланги 3, які з'єднані з колектором 4 і встановлені одним кінцем у затискачі 5, а другим у затискачі 6, які також призначені для регулюван Комп’ютерна верстка В. Мацело 96858 4 ня їх натягу. Насос включає гнучку пружну деку 7, на кінцях якої закріплені петлі 8, в які шарнірно встановлені натяжна 9 і колінчата скоба 10. Насос-дозатор працює наступним чином: гнучка пружна дека 7 переводиться із неробочого положення Б при допомозі колінчатої скоби 10, яка шарнірно встановлена в петлю 8 деки 7. При цьому скоба 10 провертається в отворах вертикальних пластин 1 корпуса, переходячи через мертву точку, фіксується в робочому положенні А. Внаслідок цього здійснюється натяг деки 7 і притискання еластичних шлангів 3 до роликів ротора 2. При обертанні ротора насоса ролики 2, накочуючись на наповнені рідиною із колектора 4 еластичні шланги 3, притискають їх до деки 7 і переміщають рідину до споживача. Для запобігання надмірної деформації та злипання еластичних шлангів 3 колінчата скоба 10 переводиться в неробоче положення Б, тим самим дека 7 відводиться від роликів 2 на віддаль, рівну зовнішньому діаметру шлангів 3. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
