Насос-дозатор перистальтичний з підпружиненою декою з гнучким елементом

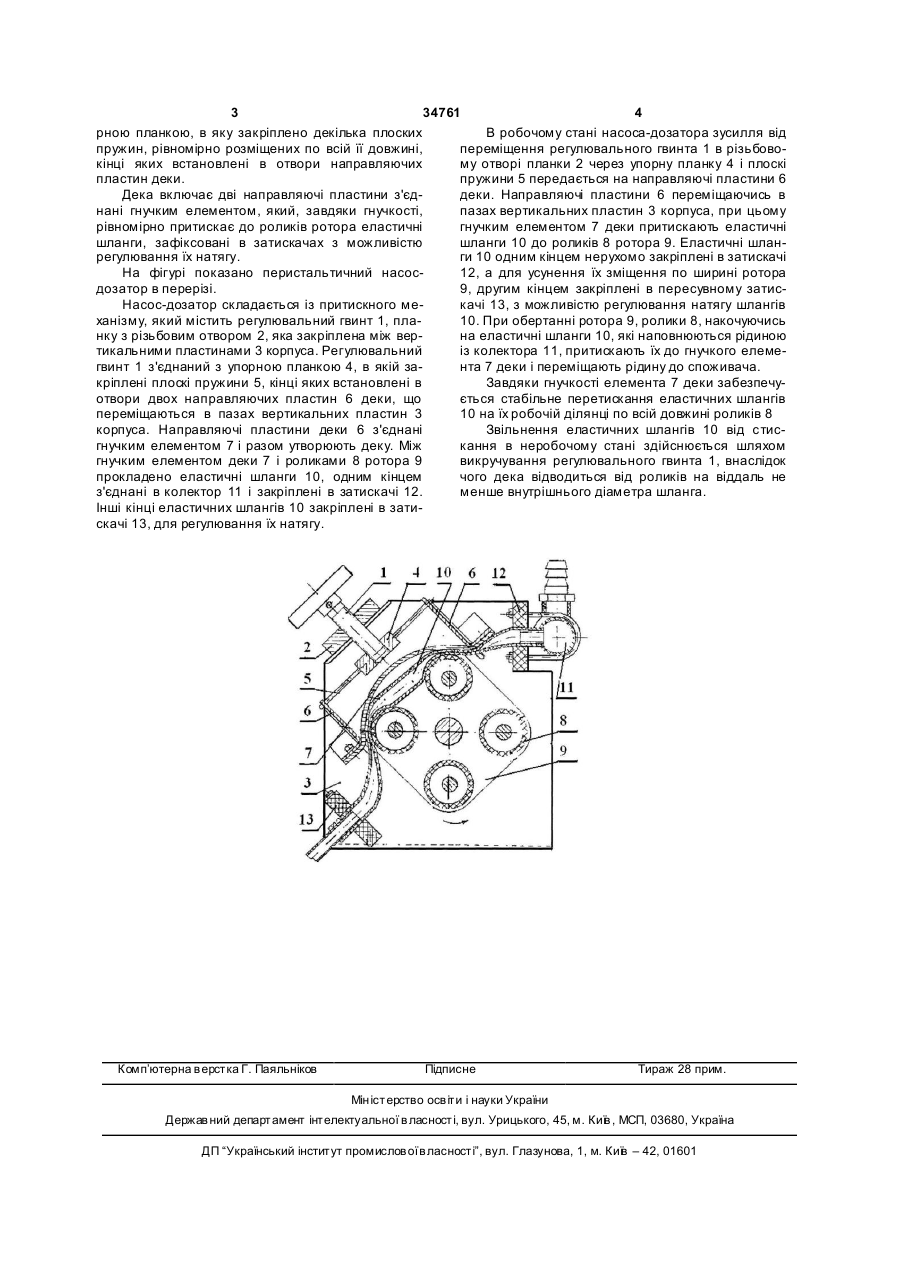

1. Насос-дозатор перистальтичний з підпружиненою декою з гнучким елементом, що містить вертикальні пластини корпуса, між якими встанов 3 34761 4 рною планкою, в яку закріплено декілька плоских В робочому стані насоса-дозатора зусилля від пружин, рівномірно розміщених по всій її довжині, переміщення регулювального гвинта 1 в різьбовокінці яких встановлені в отвори направляючих му отворі планки 2 через упорну планку 4 і плоскі пластин деки. пружини 5 передається на направляючі пластини 6 Дека включає дві направляючі пластини з'єддеки. Направляючі пластини 6 переміщаючись в нані гнучким елементом, який, завдяки гнучкості, пазах вертикальних пластин 3 корпуса, при цьому рівномірно притискає до роликів ротора еластичні гнучким елементом 7 деки притискають еластичні шланги, зафіксовані в затискачах з можливістю шланги 10 до роликів 8 ротора 9. Еластичні шланрегулювання їх натягу. ги 10 одним кінцем нерухомо закріплені в затискачі На фігурі показано перистальтичний насос12, а для усунення їх зміщення по ширині ротора дозатор в перерізі. 9, другим кінцем закріплені в пересувному затисНасос-дозатор складається із притискного мекачі 13, з можливістю регулювання натягу шлангів ханізму, який містить регулювальний гвинт 1, пла10. При обертанні ротора 9, ролики 8, накочуючись нку з різьбовим отвором 2, яка закріплена між верна еластичні шланги 10, які наповнюються рідиною тикальними пластинами 3 корпуса. Регулювальний із колектора 11, притискають їх до гнучкого елемегвинт 1 з'єднаний з упорною планкою 4, в якій занта 7 деки і переміщають рідину до споживача. кріплені плоскі пружини 5, кінці яких встановлені в Завдяки гнучкості елемента 7 деки забезпечуотвори двох направляючих пластин 6 деки, що ється стабільне перетискання еластичних шлангів переміщаються в пазах вертикальних пластин 3 10 на їх робочій ділянці по всій довжині роликів 8 корпуса. Направляючі пластини деки 6 з'єднані Звільнення еластичних шлангів 10 від стисгнучким елементом 7 і разом утворюють деку. Між кання в неробочому стані здійснюється шляхом гнучким елементом деки 7 і роликами 8 ротора 9 викручування регулювального гвинта 1, внаслідок прокладено еластичні шланги 10, одним кінцем чого дека відводиться від роликів на віддаль не з'єднані в колектор 11 і закріплені в затискачі 12. менше внутрішнього діаметра шланга. Інші кінці еластичних шлангів 10 закріплені в затискачі 13, для регулювання їх натягу. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
