Пристрій для розрізування стрічки на аркуші
Номер патенту: 96885
Опубліковано: 12.12.2011
Автори: Регей Іван Іванович, Сенчина Катерина Ярославівна, Полюдов Олександр Миколайович
Формула / Реферат
Пристрій для розрізування стрічки на аркуші, що містить ніж, який обертається, та засіб подачі матеріалу стрічки у зону різання, який відрізняється тим, що обертання рухомого ножа забезпечує кривошип, шарнірно з'єднаний з кулісою, яка є кривошипом повнообертового чотириланковика, останній кривошип шарнірно з'єднаний з шатуном, до якого жорстко прикріплений рухомий ніж, і додатково містить протиніж, який обертається у напрямку руху ножа, що є циліндром з натягнутим на його поверхню еластичним марзаном.
Текст

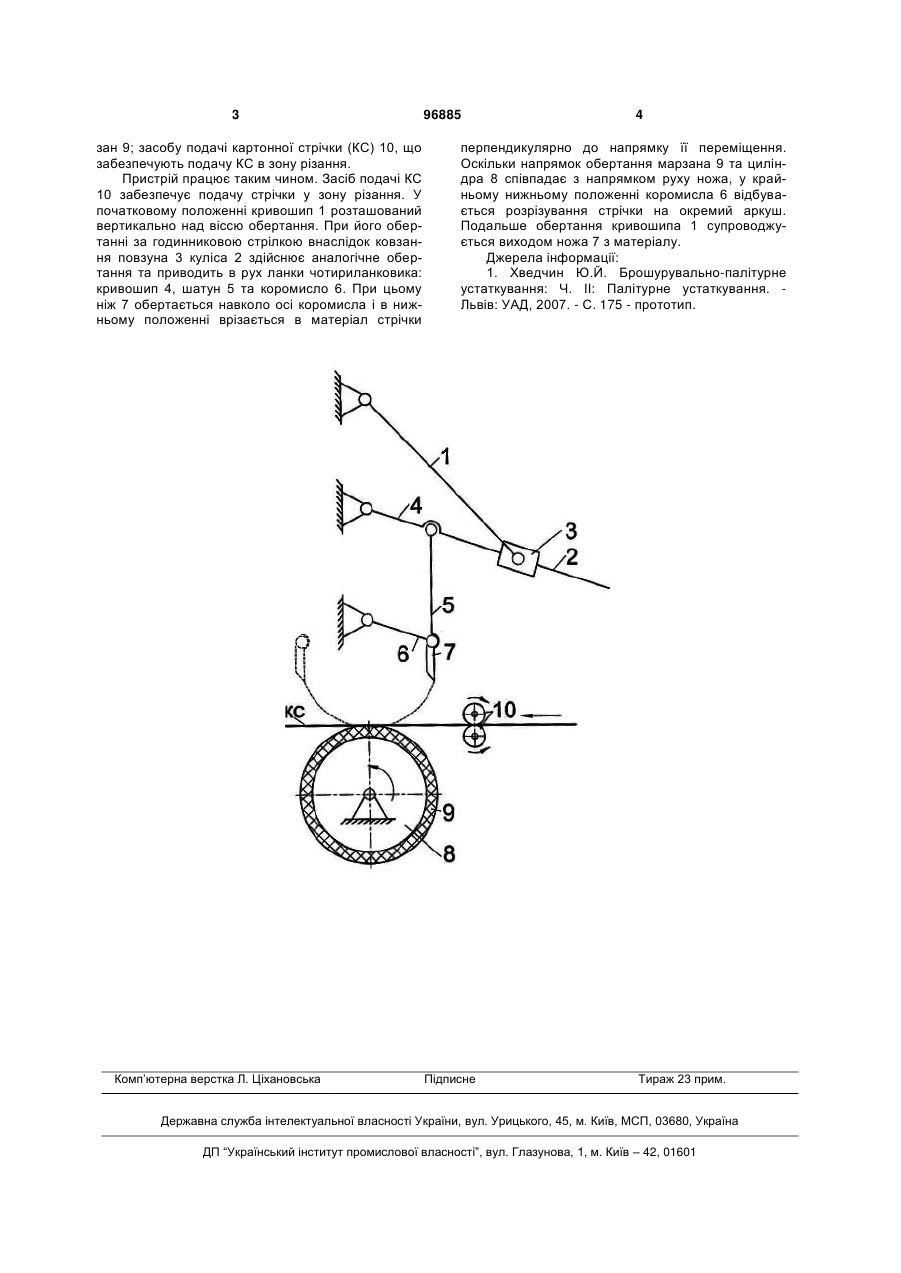

Пристрій для розрізування стрічки на аркуші, що містить ніж, який обертається, та засіб подачі матеріалу стрічки у зону різання, який відрізняється тим, що обертання рухомого ножа забезпечує кривошип, шарнірно з'єднаний з кулісою, яка є кривошипом повнообертового чотириланковика, останній кривошип шарнірно з'єднаний з шатуном, до якого жорстко прикріплений рухомий ніж, і додатково містить протиніж, який обертається у напрямку руху ножа, що є циліндром з натягнутим на його поверхню еластичним марзаном. (19) (21) a201014675 (22) 07.12.2010 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) ПОЛЮДОВ ОЛЕКСАНДР МИКОЛАЙОВИЧ, РЕГЕЙ ІВАН ІВАНОВИЧ, СЕНЧИНА КАТЕРИНА ЯРОСЛАВІВНА (73) УКРАЇНСЬКА АКАДЕМІЯ ДРУКАРСТВА МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ (56) Хведчин Ю.Й. Брошурувально-палітурне устаткування: Ч. ІІ: Палітурне устаткування. - Львів: УАД, - 2007. - С. 175 SU 143650; 1961 3 зан 9; засобу подачі картонної стрічки (КС) 10, що забезпечують подачу КС в зону різання. Пристрій працює таким чином. Засіб подачі КС 10 забезпечує подачу стрічки у зону різання. У початковому положенні кривошип 1 розташований вертикально над віссю обертання. При його обертанні за годинниковою стрілкою внаслідок ковзання повзуна 3 куліса 2 здійснює аналогічне обертання та приводить в рух ланки чотириланковика: кривошип 4, шатун 5 та коромисло 6. При цьому ніж 7 обертається навколо осі коромисла і в нижньому положенні врізається в матеріал стрічки Комп’ютерна верстка Л. Ціхановська 96885 4 перпендикулярно до напрямку її переміщення. Оскільки напрямок обертання марзана 9 та циліндра 8 співпадає з напрямком руху ножа, у крайньому нижньому положенні коромисла 6 відбувається розрізування стрічки на окремий аркуш. Подальше обертання кривошипа 1 супроводжується виходом ножа 7 з матеріалу. Джерела інформації: 1. Хведчин Ю.Й. Брошурувально-палітурне устаткування: Ч. ІІ: Палітурне устаткування. Львів: УАД, 2007. - С. 175 - прототип. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cutting tape into sheets
Автори англійськоюPoliudov Oleksandr Mykolaiovych, Rehei Ivan Ivanovych, Senchyna Kateryna Yaroslavivna
Назва патенту російськоюУстройство для разрезания ленты на листы
Автори російськоюПолюдов Александр Николаевич, Регей Иван Иванович, Сенчина Екатерина Ярославна
МПК / Мітки
Мітки: аркуші, стрічки, пристрій, розрізування
