Спосіб нарізання конвеєрної стрічки на смуги
Номер патенту: 45146
Опубліковано: 26.10.2009
Автори: Брощак Іван Іванович, Фльонц Олег Володимирович, Ляшук Олег Леонтійович, Гевко Іван Богданович, Дзюра Володимир Олексійович
Формула / Реферат
Спосіб нарізання конвеєрної стрічки на смуги, при якому конвеєрну стрічку подають горизонтально в зону різання, а розрізання здійснюють дисковими ножами з односторонньою заточкою, що обертаються за рухом чи проти руху подачі конвеєрної стрічки в сторону дискових ножів з глибиною різання, рівною або більшою товщини конвеєрної стрічки, який відрізняється тим, що на ріжучі диски в зоні верхнього діаметра ріжучого диска, протилежного зоні різання, здійснюють повітряно-крапельне охолодження і змащення під тиском 0,5...1,5 МПа, причому ріжучі кромки дискових ножів розміщуються між опорними подавальними роликами конвеєрної стрічки в зоні різання і не знаходяться з ними в контакті, а розрізані смуги конвеєрної стрічки намотують на вал, який встановлюють в опорі на висоті рольганга через направляючі ролики по ходу переміщення конвеєрної стрічки в бухту.
Текст

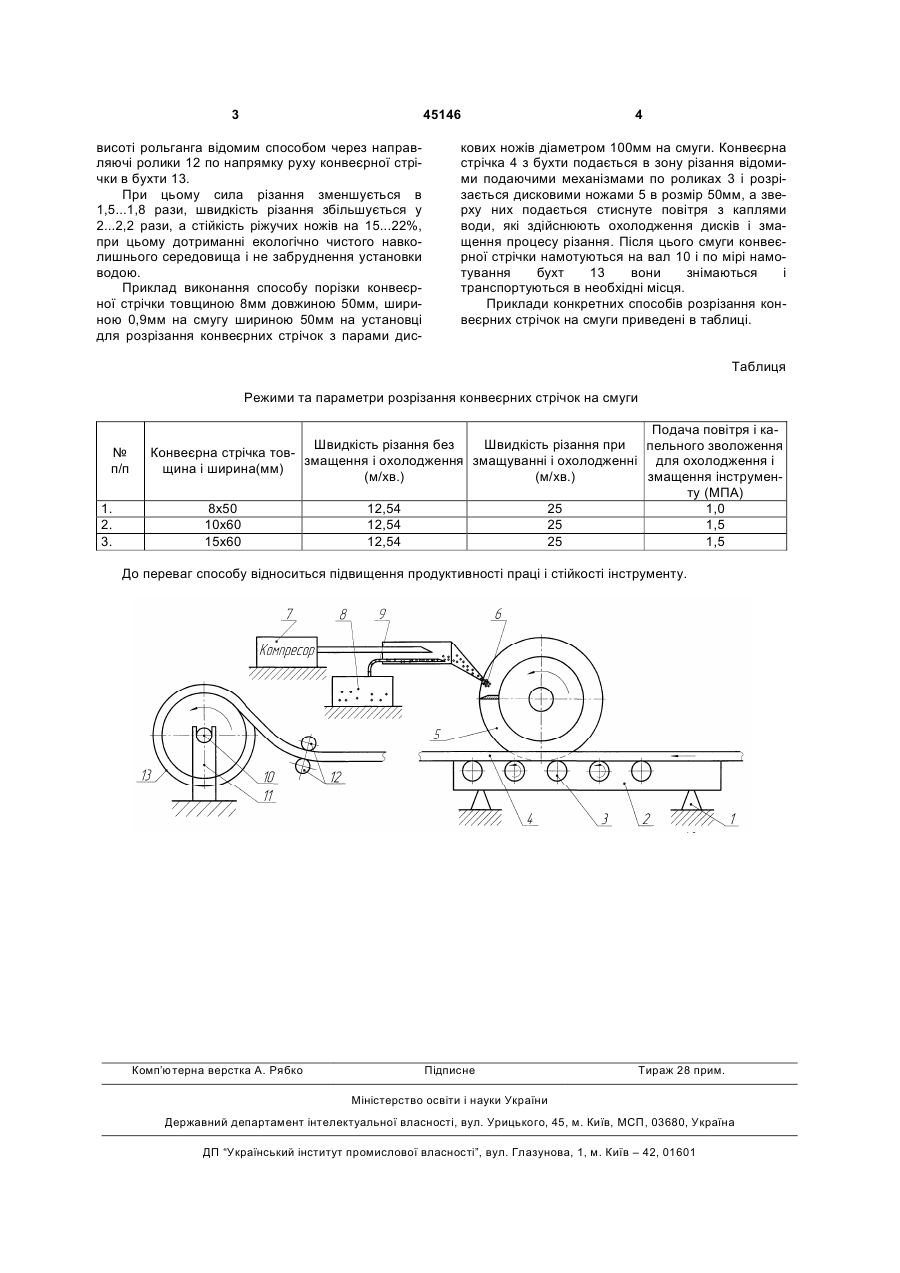

Спосіб нарізання конвеєрної стрічки на смуги, при якому конвеєрну стрічку подають горизонтально в зону різання, а розрізання здійснюють дисковими ножами з односторонньою заточкою, що обертаються за рухом чи проти руху подачі конве 3 45146 висоті рольганга відомим способом через направляючі ролики 12 по напрямку руху конвеєрної стрічки в бухти 13. При цьому сила різання зменшується в 1,5...1,8 рази, швидкість різання збільшується у 2...2,2 рази, а стійкість ріжучих ножів на 15...22%, при цьому дотриманні екологічно чистого навколишнього середовища і не забруднення установки водою. Приклад виконання способу порізки конвеєрної стрічки товщиною 8мм довжиною 50мм, шириною 0,9мм на смугу шириною 50мм на установці для розрізання конвеєрних стрічок з парами дис 4 кових ножів діаметром 100мм на смуги. Конвеєрна стрічка 4 з бухти подається в зону різання відомими подаючими механізмами по роликах 3 і розрізається дисковими ножами 5 в розмір 50мм, а зверху них подається стиснуте повітря з каплями води, які здійснюють охолодження дисків і змащення процесу різання. Після цього смуги конвеєрної стрічки намотуються на вал 10 і по мірі намотування бухт 13 вони знімаються і транспортуються в необхідні місця. Приклади конкретних способів розрізання конвеєрних стрічок на смуги приведені в таблиці. Таблиця Режими та параметри розрізання конвеєрних стрічок на смуги № п/п 1. 2. 3. Подача повітря і каШвидкість різання без Швидкість різання при пельного зволоження Конвеєрна стрічка товзмащення і охолодження змащуванні і охолодженні для охолодження і щина і ширина(мм) (м/хв.) (м/хв.) змащення інструменту (МПА) 8х50 12,54 25 1,0 10х60 12,54 25 1,5 15х60 12,54 25 1,5 До переваг способу відноситься підвищення продуктивності праці і стійкості інструменту. Комп’ютерна верстка А. Рябко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of cutting conveyor belt onto strips
Автори англійськоюBroschak Ivan Ivanovych, Hevko Ivan Bohdanovych, Liashuk Oleh Leontiiovych, Flionts Oleh Volodymyrovych, Dziura Volodymyr Oleksiiovych
Назва патенту російськоюСпособ нарезания конвейерной ленты на полосы
Автори російськоюБрощак Иван Иванович, Гевко Иван Богданович, Ляшук Олег Леонтьевич, Флёнц Олег Владимирович, Дзюра Владимир Алексеевич
МПК / Мітки
МПК: B23Q 37/00
Мітки: стрічки, нарізання, смуги, спосіб, конвеєрної
